W elektronice i instalacjach elektrycznych ograniczenie prądu nie jest dodatkiem, tylko sposobem na ochronę zasilacza, tranzystora, akumulatora, przewodów i złączy. Dobrze dobrany ogranicznik prądowy pozwala bezpiecznie uruchamiać układ, łagodzić prąd rozruchowy i zatrzymywać uszkodzenia, zanim pojawi się dym zamiast awarii. W tym tekście rozkładam temat na praktyczne części: jak działa takie zabezpieczenie, jakie ma odmiany, kiedy sprawdza się najlepiej i gdzie łatwo popełnić kosztowny błąd.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Układ ograniczający prąd chroni elektronikę przed przeciążeniem, zwarciem i nadmiernym prądem rozruchowym.
- Najprostsze rozwiązania są tanie, ale zwykle tracą energię w cieple; aktywne są skuteczniejsze, lecz bardziej złożone.
- NTC i PTC dobrze radzą sobie z prądem rozruchowym, a układy aktywne lepiej kontrolują prąd roboczy.
- Dobór zależy od napięcia, wartości prądu, temperatury pracy, czasu zadziałania i tego, czy układ ma pracować stale, czy tylko przy starcie.
- W instalacjach 230 V i w układach z akumulatorami liczy się nie tylko sam limit, ale też certyfikacja, odprowadzanie ciepła i zachowanie przy zwarciu.
Czym jest taki układ i kiedy naprawdę ma sens
Ja rozdzielam ten temat na dwa przypadki: ograniczanie prądu roboczego oraz tłumienie prądu rozruchowego. W pierwszym chodzi o to, żeby układ nie pobierał więcej, niż jest w stanie bezpiecznie oddać zasilacz, przetwornica albo bateria. W drugim celem jest krótkie „zmiękczenie” startu, gdy duże kondensatory, silnik albo pojemność wejściowa potrafią na moment zażądać znacznie więcej niż nominalnie.
W praktyce takie rozwiązania spotyka się w zasilaczach impulsowych, sterownikach LED, ładowarkach, automatyce, elektronice samochodowej i w układach bateryjnych. Jak podaje TDK Electronics, elementy do ograniczania prądu rozruchowego trafiają m.in. do SMPS, oświetlenia, telekomunikacji i elektroniki użytkowej, bo tam właśnie najczęściej pojawiają się kłopotliwe impulsy startowe. To ważne rozróżnienie: nie każdy „ogranicznik” ma chronić przed stałym przeciążeniem, a nie każdy zabezpiecza się tak samo.
Właśnie dlatego zanim wybierze się konkretne rozwiązanie, trzeba odpowiedzieć sobie na jedno pytanie: czy problemem jest start, zwarcie, przeciążenie ciągłe, czy może wszystko naraz. Od tej odpowiedzi zależy praktycznie cała reszta.
Jak działa układ ograniczający prąd w praktyce

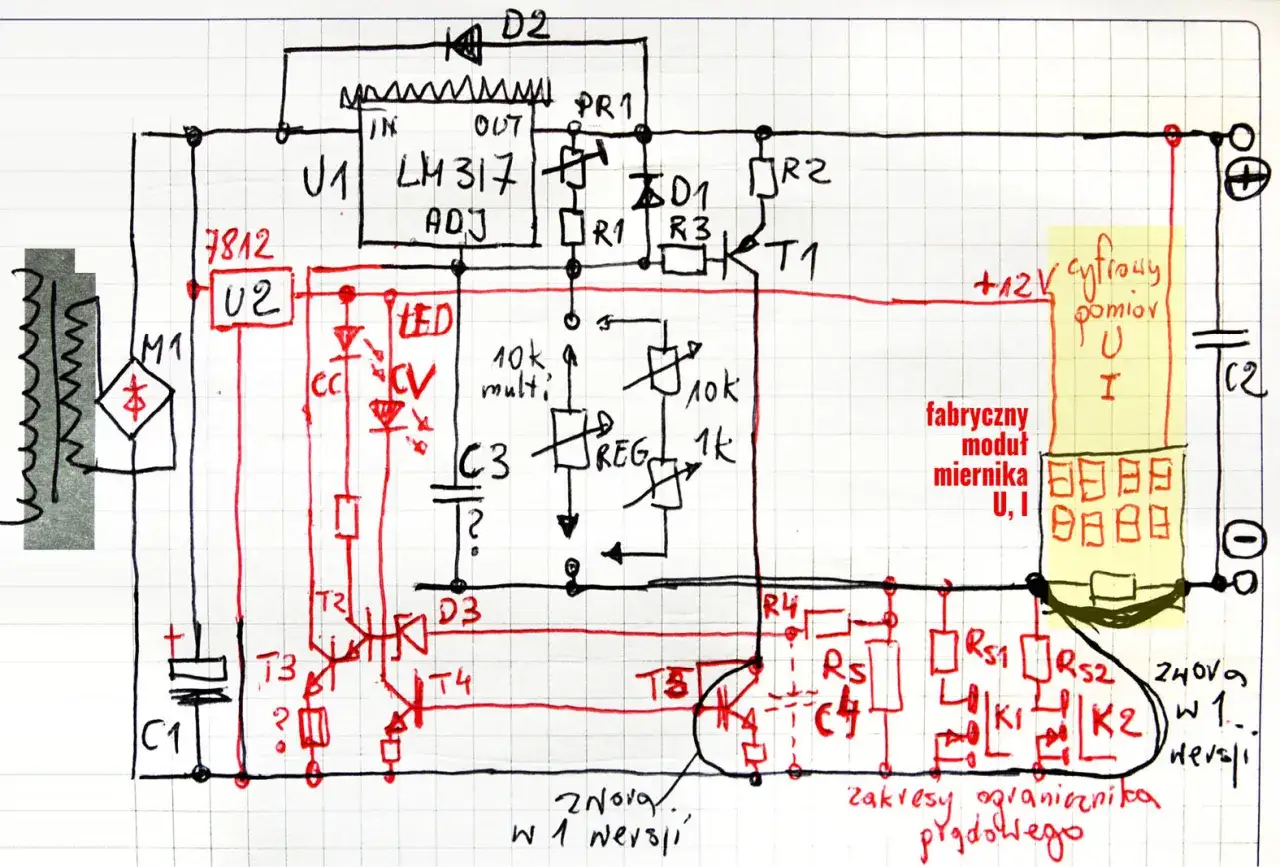

Najprostsza zasada jest banalna: układ mierzy prąd albo pośrednio go „czuje”, a potem zmniejsza przewodzenie, gdy próg zostanie przekroczony. W prostym wariancie robi to rezystor szeregowy, który zamienia nadmiar energii w ciepło. W bardziej zaawansowanych konstrukcjach czujnik prądu współpracuje z tranzystorem lub MOSFET-em i steruje wyjściem tak, aby prąd nie przekroczył bezpiecznego poziomu.
W notach Texas Instruments dobrze widać, że sens takiego ograniczania nie kończy się na ochronie przed zwarciem. Chodzi też o kontrolę energii podczas przeciążenia, o uruchamianie obciążenia pojemnościowego i o zabezpieczenie całego toru zasilania, a nie tylko jednego scalaka. Właśnie dlatego w nowoczesnych układach current-limited switch czy hot-swap controller nie są ciekawostką, tylko codziennym narzędziem projektowym.
W praktyce spotyka się dwa zachowania. Pierwsze to limit stały: prąd po prostu nie rośnie ponad ustaloną wartość. Drugie to foldback, czyli obniżanie limitu przy zwarciu. To drugie bywa bardzo użyteczne, bo zmniejsza nagrzewanie elementów mocy, ale nie zawsze pasuje do obciążeń, które same mają duży pobór przy starcie. Tu nie ma jednego uniwersalnego rozwiązania, tylko dobór do konkretnego scenariusza.
To właśnie dlatego ten sam układ może wyglądać oszczędnie na papierze, a w praktyce wymagać bardzo świadomego doboru.
Najczęstsze rozwiązania i czym różnią się między sobą
Jeżeli porównuję dostępne opcje, nie zaczynam od nazwy elementu, tylko od kompromisu między stratami, precyzją i kosztami. Poniższa tabela pokazuje to bez marketingu.
| Rozwiązanie | Jak ogranicza prąd | Gdzie ma sens | Ograniczenia |
|---|---|---|---|
| Rezystor szeregowy | Podnosi impedancję i obcina impuls prądowy | Proste układy, testy, małe obciążenia | Stałe straty mocy, spadek napięcia, grzanie |
| NTC | Ma dużą rezystancję na zimno, a po rozgrzaniu ją zmniejsza | Zasilacze impulsowe, ładowarki, soft-start | Po krótkim wyłączeniu nadal jest ciepły, więc działa inaczej niż na zimno |
| PTC | Po wzroście temperatury zwiększa rezystancję | Ochrona samoresetująca, układy pomocnicze | Mniej precyzyjne ograniczenie i wolniejszy powrót do stanu wyjściowego |
| Aktywny limiter z MOSFET-em | Mierzy prąd i steruje tranzystorem tak, by nie przekroczyć limitu | Dystrybucja zasilania, USB, automatyka, elektronika samochodowa | Większa złożoność projektu i większa liczba parametrów do sprawdzenia |
| Regulator z foldback | Obniża limit po wejściu w przeciążenie lub zwarcie | Zasilacze liniowe, pomocnicze tory zasilania | Nie każdy typ obciążenia lubi taki sposób zachowania |
Warto zwrócić uwagę na skalę. W praktyce spotyka się układy od setek miliamperów, jak rozwiązania 150 mA czy 200/500 mA, aż po elementy rzędu kilku amperów, na przykład 6 A. To dobry sygnał, że nie mówimy o jednej klasie produktów, tylko o całej rodzinie rozwiązań do różnych zadań.
Na poziomie doboru liczy się więc nie tyle sama nazwa, ile to, czy urządzenie ma chronić obciążenie przy starcie, czy utrzymać bezpieczny prąd w czasie pracy. Gdy to już wiadomo, można przejść do konkretnego wyboru.
Jak dobrać rozwiązanie do swojego przypadku
Gdy projektuję albo oceniam taki układ, idę zawsze tą samą kolejnością. Najpierw ustalam, jaki prąd ma płynąć normalnie, jaki pojawia się w rozruchu i co się stanie przy zwarciu. Dopiero później dobieram sam element.
- Rozdziel problem na trzy sytuacje - start, praca ciągła i awaria. To nie są te same warunki.
- Sprawdź napięcie i energię - element może wytrzymać prąd, ale nie wytrzymać napięcia albo impulsu energetycznego.
- Policz straty cieplne - jeśli energia ma być „wypalona” w rezystorze, trzeba ją bezpiecznie rozproszyć.
- Ustal, czy limit ma wracać sam - w jednych zastosowaniach to zaleta, w innych wada.
- Zostaw zapas na temperaturę - ja zwykle trzymam 20-30% marginesu, bo realny układ rzadko pracuje w laboratorium i rzadko ma idealną temperaturę.
- Sprawdź, czy układ ma współpracować z elektroniką wrażliwą na spadek napięcia - sterowniki LED, moduły komunikacyjne i część przetwornic tego nie lubią.
Jeśli chodzi o proste ograniczenie prądu rozruchowego, NTC bywa rozsądny, bo jest tani i nieskomplikowany. Jeśli jednak potrzebujesz dokładnej kontroli albo układ ma pracować stale przy zmiennym obciążeniu, lepszy będzie limiter aktywny. W systemach bateryjnych, przy ładowaniu kondensatorów albo w dystrybucji zasilania wybór aktywnego rozwiązania zwykle daje lepszy bilans strat i większą przewidywalność.
Na tym etapie wybór nadal jest techniczny, ale dopiero dopasowanie do konkretnego zastosowania pokazuje, co naprawdę zadziała.
Gdzie taki układ daje największą różnicę
Najlepsze efekty widzę tam, gdzie układ przez większość czasu pracuje dobrze, ale chwilowo potrafi generować bardzo niekorzystny impuls. Klasyczny przykład to zasilacze impulsowe. Kondensatory wejściowe i filtracja potrafią przy starcie pobrać znacznie więcej niż prąd ustalony, a to obciąża bezpieczniki, styki i sam zasilacz.
Drugie miejsce to sterowniki LED i elektronika oświetleniowa. Tu ograniczenie prądu nie tylko chroni układ, ale też wydłuża żywotność całego toru zasilania. W instalacjach OZE, magazynach energii i układach bateryjnych ważne są jeszcze inne sytuacje: ładowanie dużych pojemności, precharge szyny DC, kontrola prądu przy podłączaniu modułów oraz ochrona BMS przed nagłym skokiem obciążenia. W takich miejscach zły dobór nie kończy się tylko awarią jednego elementu, ale potrafi uderzyć w sprawność całego systemu.
Trzecia grupa to automatyka i elektronika samochodowa. Tam układ ograniczający prąd pomaga utrzymać stabilność zasilania po stronie 12 V lub 24 V, a jednocześnie chroni porty wyjściowe, moduły sterujące i przewody. W praktyce dobrze dobrany limiter zmniejsza liczbę restartów, spala mniej energii na awaryjnym grzaniu i ogranicza koszty serwisowe. To nie jest spektakularna poprawa na papierze, ale w eksploatacji robi dużą różnicę.
Właśnie dlatego patrzę na ten temat nie jak na pojedynczy komponent, tylko jak na mały element większej układanki energetycznej.
Błędy, które najczęściej psują cały efekt
Najczęstszy błąd to mylenie prądu rozruchowego z przeciążeniem roboczym. Element, który pięknie ogranicza impuls przy starcie, nie musi być dobrym zabezpieczeniem przy zwarciu. Drugi klasyk to dobór wyłącznie po amperach nominalnych, bez sprawdzenia temperatury otoczenia i czasu trwania obciążenia. W praktyce to właśnie temperatura zabija większość słabych projektów.- Dobór bez sprawdzenia strat cieplnych.
- Za mały margines napięciowy przy impulsach i zakłóceniach.
- Ignorowanie zachowania po krótkim wyłączeniu zasilania, szczególnie przy NTC.
- Zakładanie, że układ sam „poradzi sobie ze wszystkim”, bez testu zwarcia i przeciążenia.
- Brak weryfikacji, czy element ma wracać automatycznie, czy wymaga odłączenia zasilania.
W układach z rezystorem albo NTC trzeba też uczciwie powiedzieć o cenie za prostotę: energia nie znika, tylko zamienia się w ciepło. Przy większych mocach to potrafi być nie tylko nieefektywne, ale zwyczajnie niebezpieczne, jeśli obudowa i wentylacja nie są do tego przygotowane. Z kolei zbyt agresywny foldback może sprawić, że część odbiorników nigdy nie wystartuje poprawnie, bo układ uzna ich pobór za błąd.
Gdy takich pułapek się nie ignoruje, projekt staje się dużo stabilniejszy, a decyzja o wyborze rozwiązania jest bardziej świadoma.
Co sprawdzam przed montażem, żeby ochrona nie działała tylko na papierze
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: nie dobieram ograniczenia prądu wyłącznie do wartości znamionowej, tylko do całego scenariusza pracy. Patrzę na temperaturę obudowy, energię impulsu, czas zwarcia i to, czy po awarii układ ma wrócić sam, czy ma wymagać ręcznego restartu. W Polsce przy 230 V i w systemach bateryjnych ten detal decyduje, czy ochrona naprawdę działa, czy tylko dobrze wygląda w specyfikacji.
Jeżeli układ ma pracować w systemie z większą pojemnością, dużym zasilaczem lub w instalacji odnawialnej, traktuję go jako element całego łańcucha: źródło zasilania, przewody, złącza, zabezpieczenia i termika muszą być spójne. Tylko wtedy ograniczenie prądu daje realny zysk w bezpieczeństwie, niezawodności i sprawności. A to jest dokładnie ten typ rozwiązania, który ma sens nie na slajdzie, ale w codziennej pracy urządzenia.
