Najważniejsze informacje o zabezpieczeniach nadprądowych
- Chronią przewody przed przegrzaniem przy przeciążeniu i odcinają zasilanie przy zwarciu.
- Najczęściej spotkasz charakterystyki B, C i D, a ich dobór zależy głównie od prądu rozruchowego odbiorników.
- Na obudowie sprawdzaj przede wszystkim prąd znamionowy, charakterystykę, liczbę biegunów i zdolność wyłączania.
- Zbyt „mocny” dobór może pogorszyć ochronę, a zbyt „czuły” będzie wybijał bez potrzeby.
- W nowoczesnych instalacjach ważna jest też selektywność całego układu, nie tylko jednego aparatu.
Co naprawdę robi ten aparat w instalacji
W instalacji elektrycznej taki aparat ma jedno zadanie: przerwać zasilanie, zanim przewody, izolacja albo odbiornik zaczną pracować poza bezpiecznym zakresem. Człon termiczny reaguje na dłuższe przeciążenie, a człon elektromagnetyczny na gwałtowne zwarcie, więc mówimy o ochronie dwóch zupełnie różnych sytuacji.
Ja patrzę na trzy rzeczy: prąd znamionowy In, charakterystykę wyzwalania i zdolność wyłączania. In to wartość, przy której aparat ma pracować ciągle, a nie „na granicy wytrzymałości”. Przy przeciążeniu wyłączanie nie następuje od razu, bo krótkie skoki poboru mogą być normalne; przy zwarciu reakcja jest niemal natychmiastowa. W dobrze zaprojektowanym obwodzie taki aparat uczestniczy też w samoczynnym wyłączeniu zasilania, ale nie zastępuje wyłącznika różnicowoprądowego tam, gdzie ten jest wymagany.
To ważne rozróżnienie, bo dobry aparat ma odłączyć problem, a nie walczyć z każdym chwilowym pikiem. Z tego wynika następne pytanie: jak dobrać jego charakterystykę do konkretnego obciążenia.
Jak dobrać charakterystykę B, C i D do obciążenia
Tu najczęściej rozstrzyga się cały temat. Charakterystyka mówi, jak duży chwilowy prąd rozruchowy aparat uzna jeszcze za normalny, zanim zadziała człon elektromagnetyczny. Według ABB charakterystyka B wyzwala się przy 3-5 × In, C przy 5-10 × In, a D przy 10-20 × In. To dlatego identyczny aparat 16 A może świetnie pasować do jednego obwodu, a w innym wybijać bez wyraźnej przyczyny albo odwrotnie - reagować zbyt późno.| Charakterystyka | Zakres szybkiego zadziałania | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| B | 3-5 × In | Oświetlenie, gniazda, elektronika, typowe obwody mieszkaniowe | Może zadziałać przy większym prądzie rozruchowym |
| C | 5-10 × In | Sprężarki, pompy, klimatyzacja, część urządzeń AGD i osprzętu technicznego | Lepsza dla urządzeń z umiarkowanym rozruchem, ale nie do każdego obwodu „na wszelki wypadek” |
| D | 10-20 × In | Silniki, transformatory, warsztat, układy z bardzo dużym pikiem startowym | W zwykłej instalacji domowej może utrudnić szybkie odłączenie przy zwarciu |
W praktyce B jest dla mnie najbezpieczniejszym punktem startowym przy zwykłych obwodach domowych, ale nie traktuję tego jak reguły absolutnej. Jeśli odbiornik ma większy prąd rozruchowy, sens ma C, a D zostawiam dla obwodów, w których ten impuls jest naprawdę duży i przewidziany przez projekt. W materiałach ABB widać też, że K i Z to już rozwiązania specjalne: K lepiej znosi większe piki, a Z jest znacznie czulsza i trafia raczej do układów sterowania oraz elektroniki.
Ja zwykle zaczynam od pytania, czy obwód ma charakter rezystancyjny, indukcyjny czy mieszany, bo to od razu zawęża wybór. Jeśli charakterystyka jest już mniej więcej trafiona, trzeba jeszcze odczytać oznaczenia na samej obudowie.
Jak czytać oznaczenia na obudowie i nie kupić aparatu w ciemno

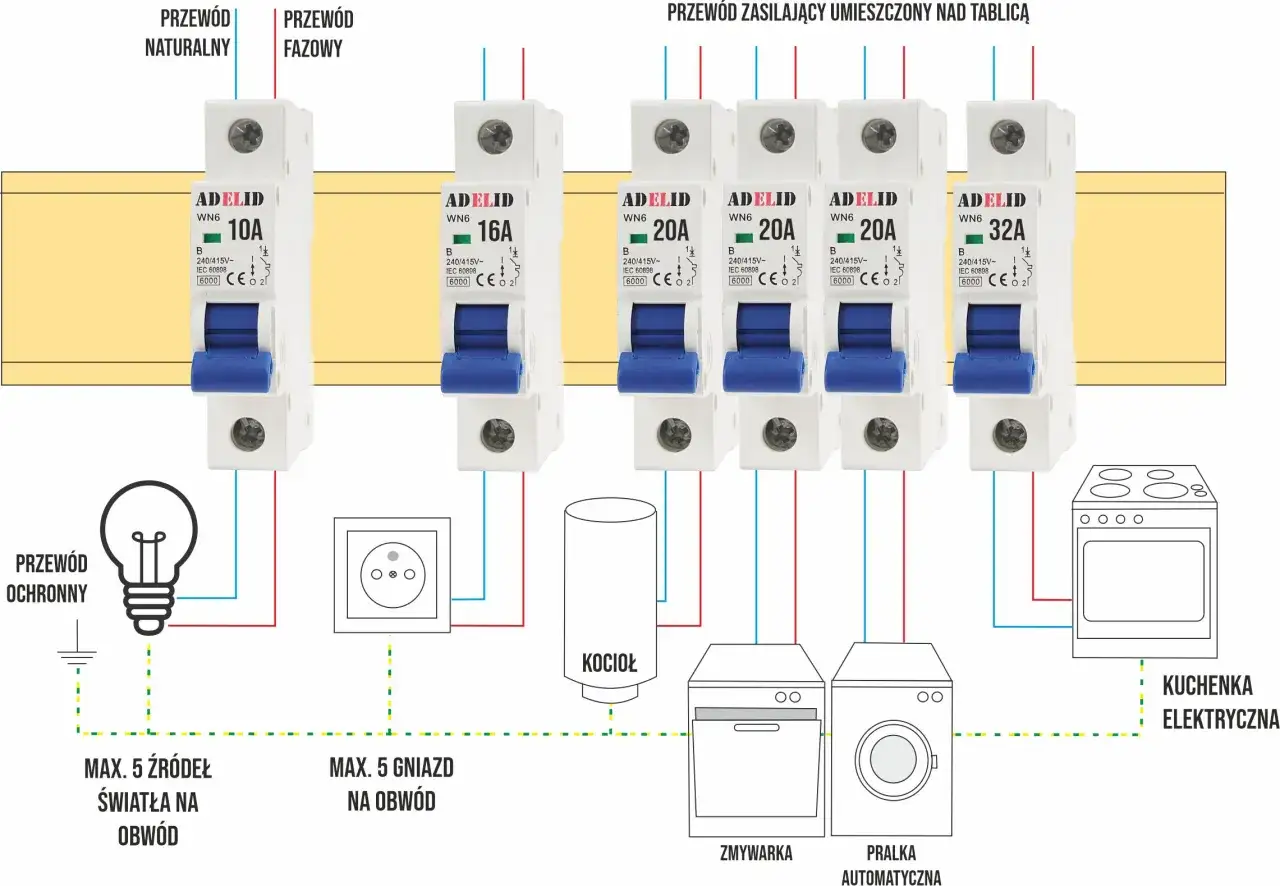

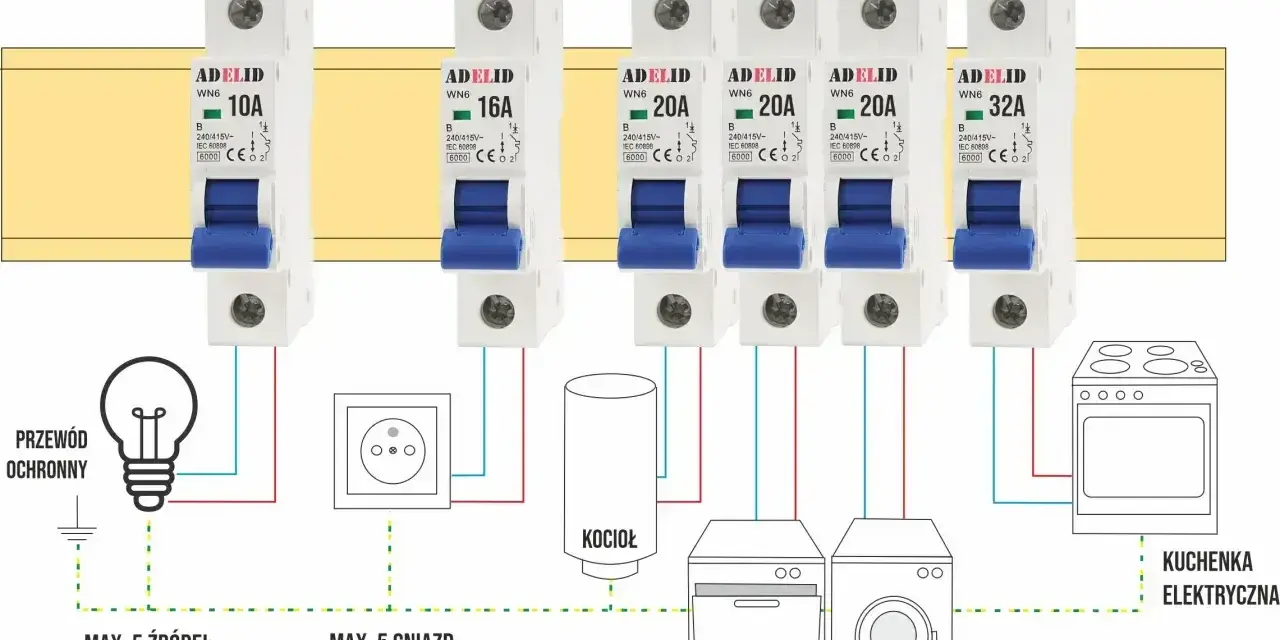

Na obudowie szukam zawsze tych samych informacji: In, charakterystyki, liczby biegunów, napięcia znamionowego i zdolności wyłączania. In to prąd znamionowy, na przykład 10 A, 16 A czy 32 A; liczba biegunów mówi, ile torów aparat rozłącza; a zdolność wyłączania 6 kA, 10 kA lub 25 kA informuje, jaki prąd zwarciowy aparat potrafi bezpiecznie odłączyć.
| Oznaczenie | Co znaczy | Dlaczego ma znaczenie |
|---|---|---|
| In | Prąd znamionowy aparatu | Musi pasować do obciążenia i przewodów, a nie tylko do „ilości amperów na oko” |
| B, C, D | Charakterystyka wyzwalania | Decyduje, jak aparat znosi chwilowy prąd rozruchowy |
| 1P, 1P+N, 2P, 3P, 4P | Liczba rozłączanych torów | Wpływa na sposób odłączenia obwodu i zgodność z instalacją |
| 6 kA, 10 kA, 25 kA | Zdolność wyłączania | Nie może być niższa niż spodziewany prąd zwarciowy w miejscu montażu |
| 230/400 V | Napięcie pracy | Pokazuje, do jakiej sieci aparat jest przewidziany |
W domowych rozdzielnicach często spotyka się 6 kA, ale w bardziej wymagających punktach instalacji potrzebna bywa wyższa wartość. To nie jest parametr „na zapas”, tylko warunek bezpieczeństwa w miejscu montażu. Warto też rozróżnić 1P+N od 2P: pierwszy aparat rozłącza tor fazowy i przewód neutralny zgodnie z konstrukcją, drugi odłącza oba tory w bardziej pełny sposób.
Jeśli oznaczenia nie składają się w logiczny obraz z projektem instalacji, nie zgaduję. Najdroższa pomyłka zwykle nie polega na zakupie zbyt mocnego aparatu, tylko na późniejszej poprawce całej rozdzielnicy. A właśnie tam najczęściej wychodzą typowe błędy.
Najczęstsze błędy, które widzę przy doborze i wymianie
- Dobór wyłącznie po amperach, bez sprawdzenia przekroju przewodu i sposobu ułożenia.
- Zakładanie C lub D „na wszelki wypadek”, bo coś czasem wybija. To zwykle maskuje prawdziwy problem, zamiast go rozwiązać.
- Ignorowanie temperatury w rozdzielnicy. Przy wyższej temperaturze otoczenia dopuszczalne wartości prądu spadają, więc aparat ma mniej zapasu niż na papierze.
- Mylenie zabezpieczenia nadprądowego z różnicówką. To nie są zamienne funkcje.
- Wymiana starego aparatu na „taki sam wizualnie”, bez sprawdzenia zdolności wyłączania i typu obwodu.
Praktycznie patrzę też na selektywność: jeśli przy awarii wyłącza się cała rozdzielnica, a nie tylko uszkodzony obwód, to układ wymaga korekty. Warto pamiętać, że przy wyższej temperaturze otoczenia i ciasnym upakowaniu aparatów margines bezpieczeństwa jest mniejszy niż w katalogu, więc sam nadruk na froncie nie załatwia sprawy.
Najkrócej mówiąc: jeśli zabezpieczenie wybija, najpierw sprawdzam przyczynę, a dopiero potem rozważam zmianę charakterystyki. W przeciwnym razie łatwo przesunąć problem z jednego miejsca w drugie. To szczególnie ważne w instalacjach z PV, pompą ciepła i ładowaniem auta.
Dlaczego nowoczesny dom stawia przed zabezpieczeniami więcej wymagań
W nowoczesnym domu problem nie kończy się na oświetleniu i gniazdach. Pompa ciepła, falownik fotowoltaiki, klimatyzacja czy wallbox potrafią generować rozruchy i układy sterowania, które lepiej tolerują charakterystyka C albo - w szczególnych przypadkach - rozwiązania specjalne. Hager pokazuje przykład zabezpieczenia 32 A, typ C, dla punktu ładowania 22 kW; to dobry sygnał, że przy większych odbiornikach trzeba patrzeć nie tylko na moc, ale też na profil pracy urządzenia.
W praktyce przy takich instalacjach zwracam uwagę na trzy rzeczy: obciążenie ciągłe, prąd rozruchowy i współpracę z różnicówką albo RCBO, czyli aparatem łączącym ochronę różnicowoprądową i nadprądową. Przy ładowarce EV, magazynie energii czy falowniku PV szczególnie ważna jest selektywność, bo nie chcesz, żeby jedno zakłócenie odcinało cały dom. Przy układach z elektroniką sterującą trzeba też trzymać się dokumentacji producenta, bo po stronie AC i DC obowiązują różne założenia ochronne.
Dla mnie to właśnie tutaj widać, że zabezpieczenie nie jest pojedynczym „produktem z tabeli”, tylko częścią całego układu energetycznego. Jeśli ten układ ma działać bez przerw, trzeba patrzeć szerzej niż na samą nazwę aparatu.
Co sprawdzam przed zamknięciem tematu w rozdzielnicy
- Czy prąd znamionowy pasuje do rzeczywistego obciążenia i przekroju przewodów.
- Czy charakterystyka odpowiada prądowi rozruchowemu odbiornika.
- Czy zdolność wyłączania jest wystarczająca dla miejsca montażu.
- Czy rozdzielnica nie jest przegrzana i nie pracuje w zbyt ciasnym układzie.
- Czy zabezpieczenie ma sens w kontekście całej selektywności, a nie tylko jednego obwodu.
- Czy przy urządzeniach specjalnych, takich jak EV, PV albo pompa ciepła, uwzględniono zalecenia producenta.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: nie dobiera się aparatu po samym numerze na froncie. Najpierw patrzę na obciążenie, potem na przewód, a dopiero na końcu na konkretną serię produktu. W dobrze zrobionej instalacji zabezpieczenia pracują cicho przez lata, bo zostały dobrane do realnych warunków, a nie do przypadku.
