W instalacji elektrycznej nie chodzi dziś tylko o żarówki i gniazdka. Coraz częściej chroni się też fotowoltaikę, pompę ciepła, ładowarkę EV i elektronikę, która źle znosi gwałtowne skoki napięcia. Ogranicznik przepięć T1+T2 łączy ochronę przed prądem udarowym z ograniczaniem przepięć resztkowych, dlatego najczęściej montuje się go w głównej rozdzielnicy. Poniżej wyjaśniam, kiedy taki wybór ma sens, jak dobrać aparat do układu sieci i na co uważać przy montażu.
Najważniejsze fakty o ochronie w głównej rozdzielnicy
- T1+T2 łączy dwa etapy ochrony i zwykle trafia do rozdzielnicy głównej.
- Najczęściej ma sens w budynkach z instalacją odgromową, zasilaniem napowietrznym albo dużą liczbą wrażliwych urządzeń.
- Dobór wymaga sprawdzenia układu sieci, liczby biegunów, napięcia Uc oraz parametrów Iimp, In, Imax i Up.
- Skuteczność mocno zależy od montażu: liczy się krótka droga do szyny PE i sensowna koordynacja z T2/T3 w podrozdzielnicach.
- Ceny katalogowe w 2026 roku zaczynają się od kilkuset złotych za moduły, a pełne wersje 2P-4P zwykle kosztują ponad 1000 zł.
Jak działa ochronnik kombinowany T1 i T2
Najprościej patrzę na to tak: T1 bierze na siebie część energii z wyładowania piorunowego, a T2 doprowadza poziom ochrony do wartości bezpieczniejszych dla urządzeń. W jednej obudowie dostajesz więc układ, który ma sens tam, gdzie nie chcę rozdzielać ochrony na dwa osobne aparaty tylko po to, by zyskać kilka centymetrów w rozdzielnicy. W praktyce to kompromis między odpornością na duże impulsy a niższym napięciem resztkowym.
| Typ | Co robi | Gdzie zwykle pracuje |
|---|---|---|
| T1 | Odprowadza część prądu piorunowego o kształcie 10/350 µs. | Wejście instalacji, obiekty z instalacją odgromową. |
| T2 | Ogranicza przepięcia łączeniowe i indukowane o kształcie 8/20 µs. | Podrozdzielnice i rozdzielnice końcowe. |
| T1+T2 | Łączy oba etapy w jednym urządzeniu. | Główna rozdzielnica, gdy chcę prostszy układ. |
To właśnie dlatego ochronę przeciwprzepięciową traktuję jak układ kaskadowy, a nie pojedynczy gadżet. Jeden aparat nie załatwia wszystkiego, ale dobrze dobrany zestaw potrafi zabezpieczyć instalację znacznie skuteczniej niż przypadkowy wybór. Z tego wynika kolejne pytanie: kiedy taki aparat jest naprawdę potrzebny, a kiedy wystarczy lżejsza ochrona.
Kiedy taki aparat ma sens w domu i małej firmie
W domach jednorodzinnych i małych obiektach taki aparat najczęściej wybieram, gdy budynek ma zewnętrzną instalację odgromową, zasilanie napowietrzne albo po prostu dużo elektroniki na jednym obwodzie. Przy takim układzie energia udaru może wejść do instalacji z dużą siłą, więc pierwszy stopień ochrony ma znaczenie już w rozdzielnicy głównej.
- dom z instalacją odgromową na dachu;
- przyłącze napowietrzne lub długi odcinek kabla do budynku;
- instalacja z fotowoltaiką, falownikiem, pompą ciepła albo ładowarką samochodu;
- obiekt usługowy, w którym awaria automatyki kosztuje więcej niż sam aparat.
Nie każdy lokal potrzebuje jednak takiej klasy ochrony. W mieszkaniu z kablowym zasilaniem i prostą rozdzielnicą często wystarcza sam T2, a pieniądze lepiej dołożyć do poprawnego uziemienia i drugiego stopnia ochrony blisko wrażliwych odbiorników. To prowadzi prosto do doboru konkretnej wersji pod układ sieci.
Jak dobrać wersję do sieci i rozdzielnicy
Najczęstszy błąd to kupowanie aparatu „na oko”. Ja zawsze zaczynam od układu sieci: TN-C, TN-S albo TT, bo od tego zależy liczba biegunów i sposób prowadzenia toru neutralnego. W praktyce ten sam typ ochrony występuje w wersjach 2P dla TN-S/TT, 3P dla TN-C i 4P dla TN-S/TT, więc nie ma jednego uniwersalnego modelu do wszystkiego.
| Parametr | Co oznacza | Na co patrzeć |
|---|---|---|
| Iimp | Prąd udarowy 10/350 µs, czyli odporność na energię piorunową. | Im wyższy, tym lepiej przy budynku z instalacją odgromową lub zasilaniem napowietrznym. |
| In | Nominalny prąd rozładowczy 8/20 µs. | Pokazuje odporność na powtarzalne przepięcia w normalnej pracy. |
| Imax | Maksymalny prąd rozładowczy 8/20 µs. | Ważny przy mocno obciążonej sieci i częstych impulsach. |
| Up | Poziom ochrony, czyli napięcie, które „przepuszcza” aparat. | Im niższy, tym spokojniej dla elektroniki. |
| Uc | Maksymalne napięcie trwałe. | Musi pasować do sieci 230/400 V i do sposobu połączenia N-PE. |
| Sygnalizacja | Informacja o stanie modułu albo styk zdalnego alarmu. | Przydaje się w obiektach bez codziennego nadzoru. |
W praktyce nie gonię za najwyższą liczbą na etykiecie. Wolę aparat, którego parametry pasują do realnego ryzyka w budynku, bo zbyt mocny model bywa po prostu niepotrzebnym kosztem, a zbyt słaby nie wytrzyma tego, czego oczekuję od ochrony wejściowej. Po doborze zostaje najważniejsze: poprawny montaż.

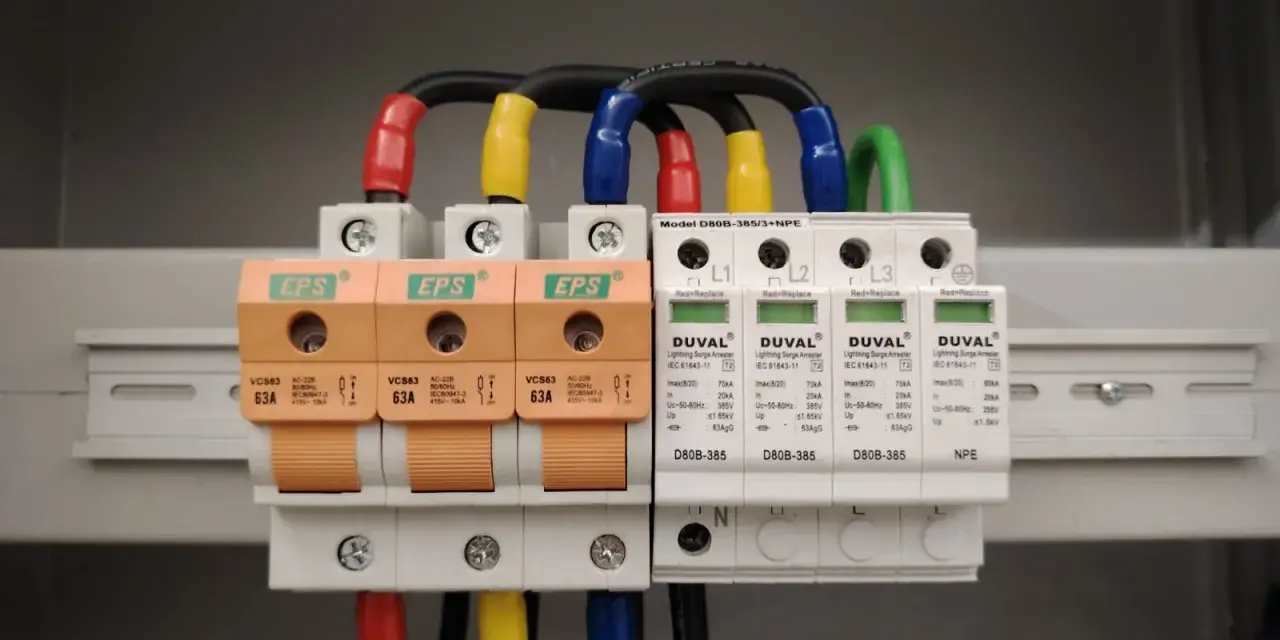

Gdzie go zamontować, żeby rzeczywiście działał
Montuję go jak najbliżej punktu, w którym zasilanie wchodzi do budynku. Im krótsza droga do szyny PE i głównej szyny wyrównawczej, tym lepiej, a w większych rozdzielnicach utrzymanie połączeń bardzo krótkich nie zawsze jest proste, więc układ trzeba planować z wyprzedzeniem, a nie poprawiać po fakcie.
- prowadź przewody możliwie najkrócej i bez pętli;
- nie przenoś ochronnika do odległej podrozdzielnicy tylko po to, by „był gdzieś w instalacji”;
- jeśli od głównej rozdzielnicy do kolejnej masz ponad 10 m, dołóż dalszą ochronę T2/T3;
- w PV sprawdź osobno stronę AC i DC, bo to dwa różne odcinki ryzyka.
To ważne, bo sam aparat bez sensownej geometrii połączeń traci część skuteczności. Z mojego doświadczenia wynika, że dobrze rozplanowana rozdzielnica daje większy zysk niż droższy model wstawiony byle gdzie. Następny krok to błędy, które najczęściej psują cały efekt.
Najczęstsze błędy, które osłabiają ochronę
Najczęściej widzę te same potknięcia:
- kupno T1+T2 do małej instalacji bez analizy, choć wystarczyłby T2 plus porządne rozprowadzenie ochrony;
- odwrotna pomyłka, czyli oszczędzanie na T1 tam, gdzie jest zasilanie napowietrzne lub instalacja odgromowa;
- zbyt długie przewody do PE i N, które podbijają napięcie resztkowe;
- brak koordynacji z T2/T3 w podrozdzielnicach i przy wrażliwych odbiornikach;
- ignorowanie sygnalizacji zużycia modułu po silnym udarze.
Jeśli miałbym wskazać jeden błąd, który psuje najwięcej instalacji, to byłby nim właśnie montaż „na skróty”. W ochronie przeciwprzepięciowej liczy się nie tylko sam wybór aparatu, ale też odcinek przewodu, sposób prowadzenia i to, co dzieje się dalej w instalacji. Następny krok to pieniądze, bo to zwykle decyduje, czy ktoś wybierze wersję prostszą, czy bardziej rozbudowaną.
Ile kosztuje i jak czytać ofertę przed zakupem
W 2026 roku ceny katalogowe pokazują, że różnice wynikają głównie z układu sieci i liczby biegunów. Przykładowe ceny katalogowe wyglądają tak:
| Wersja | Cena katalogowa | Komentarz |
|---|---|---|
| SPA090, moduł L-N | 343,00 zł | Element zestawu modułowego, nie pełny układ 3-fazowy. |
| SPA090N, moduł N-PE | 427,40 zł | Uzupełnia ochronę w układzie modułowym. |
| SPA911, 2P TN-S/TT | 1 017,00 zł | Sensowna wersja do jednofazowych instalacji. |
| SPA930, 3P TN-C | 1 347,00 zł | Pasuje do starszych układów TN-C. |
| SPA931, 4P TN-S/TT | 1 505,00 zł | Pełniejsza wersja do instalacji trójfazowych. |
To są ceny katalogowe, więc w hurtowni i u dystrybutora realna kwota może być inna. Ja i tak patrzę szerzej niż na sam aparat: liczy się także stan rozdzielnicy, potrzeba dołożenia szyny PE, ewentualna modernizacja uziomu i to, czy trzeba zabezpieczyć też drugą linię ochrony w podrozdzielnicy. W praktyce najtańszy wybór bywa najdroższy, jeśli trzeba go potem poprawiać. To prowadzi do ostatniej rzeczy, którą warto sprawdzić w domu z PV, pompą ciepła i automatyką.
W instalacji z PV i pompą ciepła myślę o ochronie jak o systemie, nie o jednym elemencie
Jeżeli dom ma fotowoltaikę, ładowarkę EV albo automatykę ogrzewania, patrzę na trzy poziomy naraz: wejście zasilania, okolice falownika lub podrozdzielnicy i bardzo wrażliwe urządzenia końcowe. Przy dłuższych odcinkach kablowych sensowne bywa dokładanie kolejnego stopnia ochrony, a przy PV trzeba osobno ocenić stronę AC i DC. To w praktyce oznacza, że jeden dobry aparat w rozdzielnicy głównej jest bazą, ale nie zawsze końcem projektu.
- jeśli masz PV, sprawdź ochronę po stronie DC i AC;
- jeśli rozdzielnice są oddalone o więcej niż 10 m, przewidź dalszy stopień ochrony;
- jeśli budynek ma instalację odgromową, traktuj T1 jako punkt wyjścia, nie dodatek.
Tak właśnie podchodzę do tematu: najpierw główna rozdzielnica, potem koordynacja kolejnych stopni, a dopiero na końcu detal produktu. Dzięki temu ochrona przepięciowa działa jako całość, a nie jako pojedynczy komponent kupiony „na wszelki wypadek”.
