W instalacjach z silnikami, transformatorami, klimatyzacją, napędami czy dużą liczbą zasilaczy problem rzadko polega wyłącznie na zużyciu kilowatogodzin. Często większy koszt generuje energia, która krąży w sieci, ale nie wykonuje użytecznej pracy, a dobrze dobrany kompensator mocy biernej potrafi ten problem uciąć bardzo konkretnie. Poniżej wyjaśniam, kiedy kompensacja ma sens, jak działa, jaki typ urządzenia wybrać i na co uważać, żeby nie kupić rozwiązania „na oko”.
Najważniejsze rzeczy, które warto wiedzieć przed doborem układu
- Opłaty za energię bierną zwykle pojawiają się wtedy, gdy instalacja ma zbyt niski współczynnik mocy albo oddaje do sieci moc pojemnościową.
- Cel kompensacji jest prosty: zmniejszyć prąd w przewodach, ograniczyć straty i poprawić cos φ.
- Najprostsze rozwiązanie sprawdza się przy stabilnym obciążeniu, ale przy falownikach, LED-ach, UPS-ach i zmiennym profilu pracy lepszy bywa układ aktywny albo bateria z dławikami.
- Dobór bez pomiaru to najczęstszy błąd. Sama moc znamionowa urządzenia nie mówi jeszcze, czy układ będzie działał dobrze.
- Ceny są bardzo różne: od kilku tysięcy złotych za małe układy do kilkudziesięciu, a nawet ponad stu tysięcy za większe szafy aktywne.
- W domach jednorodzinnych temat zwykle nie ma znaczenia ekonomicznego, bo opłaty za moc bierną najczęściej dotyczą firm i większych obiektów.
Kiedy instalacja zaczyna płacić za moc bierną
Najpierw patrzę na fakturę, a dopiero później na teorię. Jeśli pojawiają się pozycje związane z energią bierną indukcyjną albo pojemnościową, to znak, że instalacja pracuje nieoptymalnie i operator nalicza dodatkowe koszty. Jak podaje TAURON, opłaty zwykle pojawiają się po przekroczeniu tg φ 0,4 albo przy oddawaniu mocy pojemnościowej do sieci.
W praktyce problem najczęściej dotyczy obiektów z dużą liczbą silników, pomp, sprężarek, wentylatorów, chłodni, ale też budynków z rozbudowaną klimatyzacją, warsztatów, hal produkcyjnych i obiektów z fotowoltaiką. Sama obecność takich urządzeń nie oznacza jeszcze kary, ale gdy obciążenie jest duże i zmienne, granica bardzo łatwo zostaje przekroczona.
- Na fakturze szukam pozycji typu energia bierna indukcyjna i energia bierna pojemnościowa.
- Patrzę też na współczynnik tg φ, czyli prosty wskaźnik tego, jak dużo mocy biernej pobiera instalacja względem czynnej.
- Jeżeli opłaty powtarzają się co miesiąc, a nie są jednorazowym odchyleniem, kompensacja zaczyna mieć sens ekonomiczny.
Właśnie tu robi się różnica między przypadkowym „gaszeniem pożaru” a realną optymalizacją. Kiedy już wiem, że problem istnieje, warto zrozumieć, co właściwie robi układ kompensacji i dlaczego poprawia parametry całej sieci.
Jak działa układ kompensacji i co właściwie poprawia
Moc bierna nie wykonuje pracy użytecznej, ale jest potrzebna urządzeniom indukcyjnym do wytworzenia pola magnetycznego. Gdy jej udział jest zbyt duży, ten sam efekt uzyskuje się większym prądem, a to oznacza większe straty, większe nagrzewanie przewodów i transformatorów oraz gorsze wykorzystanie mocy przyłączeniowej. Kompensacja polega na tym, że w pobliżu odbiorników dostarcza się moc o przeciwnym charakterze, dzięki czemu sieć nie musi jej przesyłać na długim odcinku.
Jeżeli mam to ująć najprościej, to patrzę na dwie rzeczy: cos φ, czyli współczynnik mocy, oraz tg φ, czyli wskaźnik używany do oceny poboru mocy biernej. Im bliżej wartości docelowych, tym mniejsze obciążenie sieci i mniejsze ryzyko dodatkowych kosztów. W dobrze dobranym układzie spada prąd, stabilizuje się napięcie i zwykle łatwiej utrzymać pracę urządzeń w bezpiecznym zakresie.
- Mniejszy prąd to niższe straty w kablach i rozdzielnicach.
- Niższe nagrzewanie zwiększa trwałość aparatury i połączeń.
- Stabilniejsze napięcie pomaga szczególnie przy długich liniach i mocno obciążonych obiektach.
- Lepszy cos φ poprawia wykorzystanie infrastruktury bez rozbudowy przyłącza.
To prowadzi do najważniejszego praktycznego pytania: nie każdy obiekt potrzebuje tego samego rozwiązania. Od profilu obciążenia zależy, czy wystarczy prosty układ kondensatorów, czy trzeba sięgnąć po bardziej odporne technologie.
Jakie rozwiązanie sprawdza się w praktyce
Na rynku nie ma jednego uniwersalnego wyboru. Dobieram technologię do charakteru obciążenia, a nie odwrotnie. Inne rozwiązanie sprawdza się przy stałej pracy silników, inne przy instalacji z dużą liczbą przekształtników, a jeszcze inne tam, gdzie obciążenie zmienia się skokowo w ciągu dnia.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Prosta bateria kondensatorów | Stałe lub przewidywalne obciążenie, dużo silników, wentylatorów, pomp | Niska cena, prosta obsługa, szybki efekt | Słabsza tolerancja na harmoniczne i duże wahania obciążenia |
| Bateria kondensatorów z dławikami odstrojonymi | Gdy w instalacji są falowniki, LED-y, UPS-y i wyższe harmoniczne | Bezpieczniejsza praca kondensatorów, lepsza odporność na zakłócenia | Wyższy koszt i większe gabaryty niż przy prostej baterii |

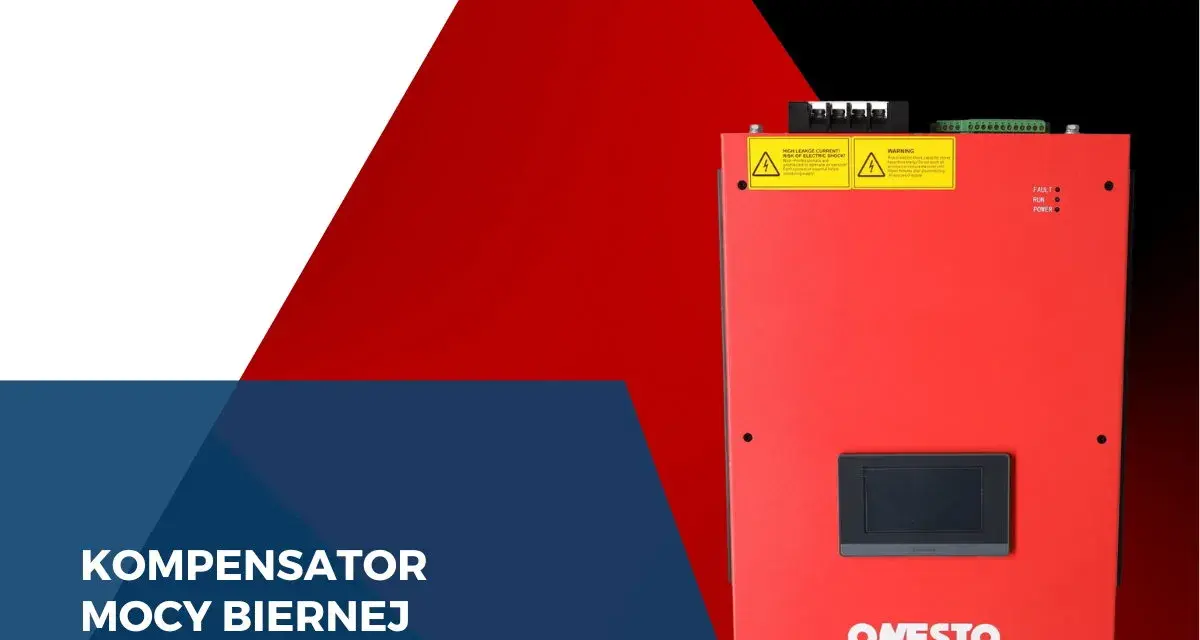

| Aktywny kompensator SVG | Zmienne obciążenie, asymetria faz, szybkie skoki poboru, połączenie problemów indukcyjnych i pojemnościowych | Bardzo dobra dynamika, duża precyzja, elastyczność pracy | Najwyższa cena i większa złożoność układu |
| Kompensacja indywidualna przy odbiorniku | Jeden duży silnik, sprężarka albo transformator, który generuje główny problem | Ogranicza przesył mocy biernej w całej instalacji | Wymaga więcej punktów montażu i dokładniejszej analizy pracy urządzeń |
Przy instalacjach z dużym udziałem elektroniki mocy nie przesadzałbym z optymizmem wobec najprostszej baterii kondensatorów. Jeśli pojawiają się harmoniczne, zwykły układ bez dławików może się szybciej zużywać albo działać niestabilnie. Z kolei aktywny kompensator jest świetny tam, gdzie obciążenie „żyje” przez cały dzień i zwykłe stopniowanie kondensatorów nie nadąża za zmianami.
W praktyce szukam odpowiedzi na jedno pytanie: czy problem wynika głównie z indukcyjnego poboru energii biernej, czy też dochodzą do niego harmoniczne i zmienny profil pracy. Od tego zależy nie tylko skuteczność, ale też bezpieczeństwo całego układu.
Ile to kosztuje i kiedy inwestycja się zwraca
Sam kompensator mocy biernej to jednak tylko część budżetu. Do ceny trzeba doliczyć pomiary, projekt, przekładniki prądowe, zabezpieczenia, montaż, uruchomienie i późniejszą regulację. Z rynku widać wyraźnie, że małe układy można kupić za kilka tysięcy złotych, a większe szafy aktywne kosztują już od kilkudziesięciu do ponad stu tysięcy złotych.
| Skala rozwiązania | Orientacyjna cena urządzenia | Kiedy to ma sens |
|---|---|---|
| Mała bateria kondensatorów 10-20 kVAr | około 3 500-6 000 zł | Małe warsztaty, biura techniczne, niewielkie obiekty z dość stałym poborem |
| Średnia bateria 20-50 kVAr | około 5 000-12 000 zł | Obiekty usługowe, mniejsze zakłady, instalacje z umiarkowanym obciążeniem |
| Większa bateria 75-230 kVAr | około 10 000-25 000 zł | Hale, produkcja, chłodnie, obiekty z większym poborem energii biernej |
| Aktywny układ SVG 3-100 kVAr | około 4 000-25 000 zł | Instalacje dynamiczne, wymagające i narażone na harmoniczne |
| Szafy aktywne 75-700 kVAr | około 31 000-200 000 zł i więcej | Większe zakłady, rozbudowane obiekty przemysłowe, mocno zmienne obciążenie |
Zwrot liczę bardzo prosto: jeśli miesięczne opłaty za energię bierną wynoszą kilkaset złotych, a kompletne wdrożenie zamyka się w kilku lub kilkunastu tysiącach złotych, inwestycja potrafi wrócić w kilkanaście miesięcy. Przy opłatach rzędu 1 000-2 000 zł miesięcznie okres zwrotu skraca się wyraźnie, ale to nadal zależy od tego, czy problem jest stały, czy pojawia się tylko w określonych godzinach pracy.
Najlepszy wynik daje więc nie najtańszy zakup, tylko dobrze policzony układ. To naturalnie prowadzi do etapu, w którym weryfikuje się pomiary, warunki pracy i sposób montażu.
Jak przebiega dobór i montaż bez kosztownych błędów
W praktyce dobry dobór zaczyna się od pomiaru, a nie od katalogu. Najpierw trzeba zobaczyć, jak instalacja zachowuje się w czasie: w dzień, w nocy, przy rozruchach maszyn, przy małym i dużym obciążeniu. Dopiero na tej podstawie można zdecydować, ile stopni kompensacji potrzeba i czy układ ma być centralny, sekcyjny czy indywidualny.
Co sprawdzam przed zamówieniem
- Profil pracy obiektu w ciągu doby i tygodnia.
- Rodzaj odbiorników: silniki, napędy, falowniki, UPS-y, oświetlenie LED, PV.
- Wartości tg φ, cos φ oraz obecność harmonicznych.
- Wysokość opłat na fakturach z kilku ostatnich okresów.
- Miejsce montażu i warunki chłodzenia szafy.
Przeczytaj również: Różnicówka 100 mA - Kiedy warto ją stosować? Poradnik
Najczęstsze błędy, które widzę najczęściej
- Dobór „na styk” bez pomiarów i bez analizy zmian obciążenia.
- Brak uwzględnienia harmonicznych, przez co kondensatory pracują w trudnych warunkach.
- Przekompensowanie, czyli zejście w stronę nadmiaru mocy pojemnościowej.
- Montaż zbyt daleko od źródła problemu, przez co część zysków ucieka po drodze.
- Brak ponownej regulacji po uruchomieniu albo po zmianie profilu pracy zakładu.
Jeżeli instalacja ma dużo elektroniki mocy, sama kompensacja bywa tylko jednym z elementów większego porządkowania jakości energii. Czasem trzeba poprawić także filtrację, podział obwodów albo sposób załączania dużych odbiorników, bo inaczej problem wróci w nowej formie.
Co daje dobrze dobrany układ poza samą oszczędnością
Dobrze ustawiony układ nie kończy się na niższej pozycji na fakturze. Z mojego doświadczenia największą różnicę widać w stabilności całej instalacji: przewody mniej się grzeją, aparatura pracuje spokojniej, a transformator i rozdzielnice mają większy zapas. To szczególnie ważne tam, gdzie obiekt ma się jeszcze rozbudowywać o nowe linie technologiczne, klimatyzację, fotowoltaikę albo ładowarki.
- Mniejsze straty energii w kablach i transformatorach.
- Lepsza rezerwa mocy w istniejącym przyłączu.
- Niższe ryzyko przegrzewania i awarii aparatury łączeniowej.
- Łatwiejsza rozbudowa instalacji bez szybkiej konieczności wymiany infrastruktury.
- Lepsza współpraca z urządzeniami, które pracują impulsowo lub generują zakłócenia.
PGE przypomina, że w taryfie G gospodarstwa domowe nie są obciążane opłatami za moc bierną, więc ten temat dotyczy przede wszystkim firm i większych obiektów. Właśnie tam kompensacja ma realny sens ekonomiczny i techniczny, a nie tylko „ładnie wygląda” w dokumentacji. Jeśli miałbym zostawić jedną praktyczną zasadę, to tę: najpierw pomiar, potem dobór, dopiero na końcu zakup. To najszybsza droga do niższych kosztów bez tworzenia nowych problemów w sieci wewnętrznej.
