Schemat podłączenia pompy ciepła Panasonic nie jest tylko rysunkiem z instrukcji. To mapa tego, jak połączyć źródło ciepła, obieg grzewczy, ciepłą wodę użytkową i automatykę tak, żeby układ pracował stabilnie, cicho i z odpowiednim przepływem. W praktyce rozbijam taki projekt na trzy warstwy: hydraulikę, elektrykę i sterowanie, bo właśnie na ich styku pojawiają się najdroższe błędy. Poniżej pokazuję, jak taki schemat czytać, kiedy wybrać bufor albo separator hydrauliczny i na co zwrócić uwagę przed uruchomieniem.
Najważniejsze rzeczy, które trzeba ustalić przed montażem
- W instalacjach Panasonic trzeba patrzeć równocześnie na układ hydrauliczny, zasilanie elektryczne i logikę sterowania.
- Producent rozróżnia kilka wariantów: układ bezpośredni z auto-bypassem, separację hydrauliczną, bufor, zasobnik CWU i układ biwalentny.
- Kluczowe są przepływ, średnica rur, filtracja, naczynie wzbiorcze i poprawne ustawienie czujników.
- Za mały przepływ kończy się spadkiem sprawności, hałasem albo błędem pracy, a przy zbyt słabym obiegu szybko wychodzą też błędy montażowe.
- W nowszych rozwiązaniach Panasonic część osprzętu jest uproszczona, ale to nie zwalnia z kontroli całego układu.
- Po rozruchu liczy się nie tylko to, czy pompa grzeje, ale też czy instalator zostawił nastawy i schemat powykonawczy.

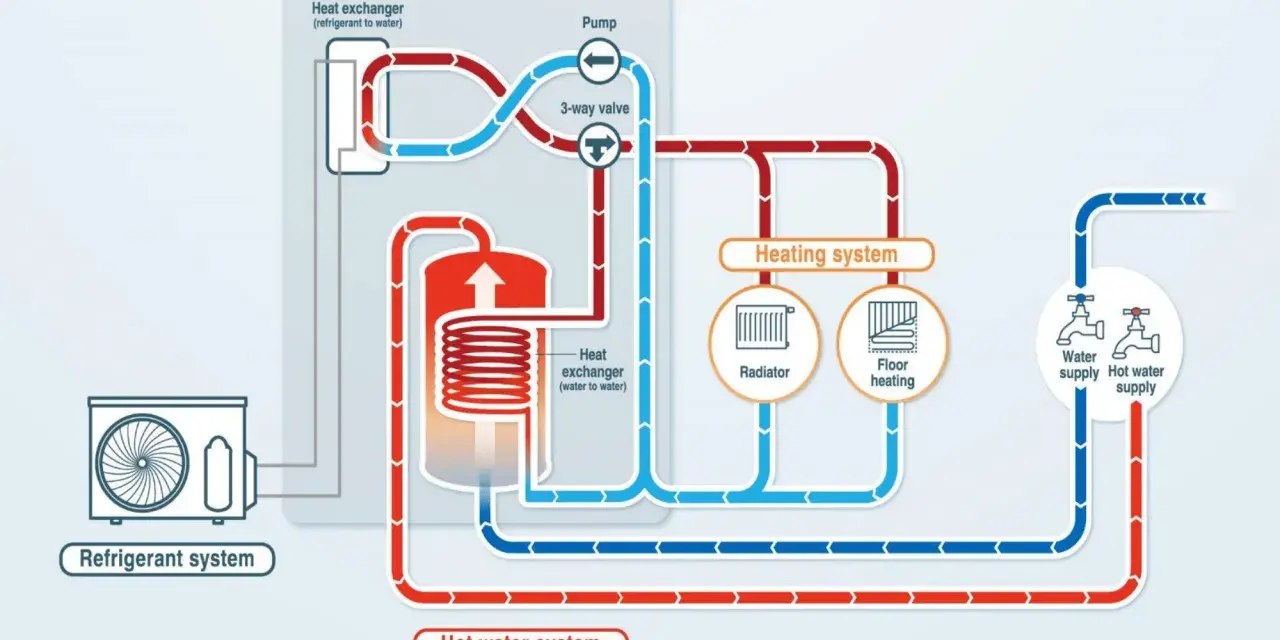

Co pokazuje schemat i dlaczego warto czytać go warstwowo
W dokumentacji Panasonic schematy instalacji są rozpisane osobno dla hydrauliki, zasilania i ustawień sterownika. Ja traktuję je jak trzy nakładki: jedna mówi, którędy płynie woda, druga skąd bierze się zasilanie i zabezpieczenie, a trzecia jak urządzenie ma interpretować sygnały z czujników. Jeśli pomylisz te warstwy, nawet poprawnie połączone rury nie zagwarantują dobrej pracy systemu.
Jak podaje Panasonic Pro Club, właściwy układ hydrauliczny razem z ustawieniem sterownika ma zapewnić sprawną i niezawodną pracę całego systemu. To ważne, bo w praktyce nie ma jednego uniwersalnego schematu dla wszystkich domów. Inaczej wygląda nowy budynek z podłogówką, inaczej modernizacja starej instalacji grzejnikowej, a jeszcze inaczej układ z CWU i dodatkową strefą.
| Warstwa | Co obejmuje | Co sprawdzam jako pierwsze |
|---|---|---|
| Hydraulika | Rury zasilania i powrotu, filtr, zawory, pompa obiegowa, bufor, zasobnik CWU | Czy przepływ ma właściwy kierunek i czy układ nie dławi obiegu |
| Elektryka | Zasilanie, zabezpieczenia, uziemienie, przewody sterujące | Czy obwód jest dedykowany i zgodny z instrukcją |
| Sterowanie | Krzywa grzewcza, termostat, czujniki stref, czujnik zbiornika | Czy pompa reaguje na właściwy sygnał, a nie na przypadkowy odczyt |
| Uruchomienie | Napełnienie, odpowietrzenie, test przepływu, nastawy serwisowe | Czy instalacja rzeczywiście osiąga parametry z projektu |
Właśnie dlatego sam rysunek z instrukcji nie wystarcza. Trzeba jeszcze wiedzieć, co dzieje się pod obciążeniem, przy odszranianiu i przy pracy zasobnika CWU. Kiedy ten podział jest jasny, dużo łatwiej przejść do czytania konkretnego układu krok po kroku.
Jak czytać układ krok po kroku
Najprościej czyta się schemat od źródła do odbiorników. Ja zawsze zaczynam od jednostki zewnętrznej albo monobloku, potem patrzę na obieg grzewczy, później na zasobnik ciepłej wody użytkowej, a na końcu na sterowanie i zabezpieczenia. Takie podejście od razu pokazuje, czy instalacja jest prosta, czy wymaga dodatkowego bufora, separatora albo zaworu mieszającego.

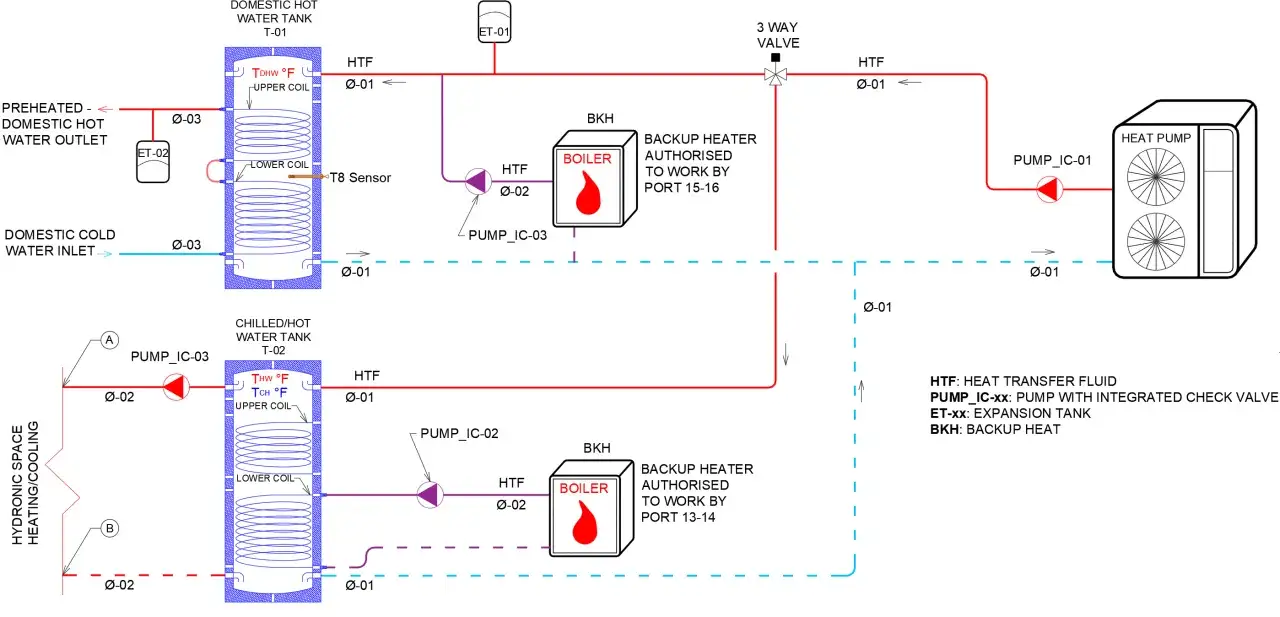

- Zlokalizuj wyjście i powrót z pompy. To pozwala od razu ocenić, czy układ jest bezpośredni, czy hydraulicznie rozdzielony.
- Sprawdź filtrację i ochronę obiegu. W prawidłowym schemacie powinien być filtr, odpowietrzenie i zabezpieczenie przed wzrostem ciśnienia.
- Ustal, gdzie znajduje się punkt buforowy. Może to być auto-bypass, separator hydrauliczny albo klasyczny bufor.
- Odczytaj sposób przygotowania CWU. Jeśli jest zasobnik, zwykle pojawia się zawór trójdrogowy i czujnik zbiornika.
- Przejrzyj sterowanie strefami. Tu wychodzi, czy urządzenie ma pracować po temperaturze wody, termostacie pokojowym, czy czujniku pokojowym Panasonic.
- Na końcu sprawdź elektrykę. Instrukcje Panasonic wymagają dedykowanego zasilania, prawidłowego uziemienia i pełnego zakończenia prac hydraulicznych przed podaniem napięcia.
Ten ostatni punkt jest krytyczny. W instrukcjach producent wyraźnie podkreśla, że zasilania nie podaje się, dopóki wszystkie połączenia i próby nie są zakończone. To nie jest formalność, tylko realna ochrona przed uszkodzeniem instalacji i ryzykiem dla użytkownika. Kiedy ta kolejność jest jasna, można już sensownie wybrać sam wariant instalacji.
Który wariant instalacji ma sens w twoim domu
Panasonic pokazuje kilka układów, a każdy z nich ma sens w innych warunkach. W nowym domu najczęściej wygrywa prostota, w modernizacji starego obiegu często potrzebna jest separacja hydrauliczna albo bufor. W praktyce nie chodzi o to, żeby dodać jak najwięcej elementów, tylko o to, żeby instalacja miała odpowiednią pojemność wodną, stabilny przepływ i właściwe sterowanie strefami.
| Wariant | Najlepiej sprawdza się, gdy | Co go wyróżnia | Na co uważać |
|---|---|---|---|
| Układ bezpośredni z auto-bypassem | Masz jeden obieg niskotemperaturowy i prostą instalację | Mało elementów, krótka droga hydrauliczna, mniejsza liczba potencjalnych usterek | Trzeba pilnować przepływu i nie zakładać zbyt małej pojemności wodnej |
| Separacja hydrauliczna przez low loss header | Modernizujesz istniejącą instalację lub masz kilka pomp i obiegów | Oddziela obieg źródła od obiegu dystrybucji i ogranicza wzajemne zakłócenia | Pompa dystrybucyjna powinna być ustawiona po właściwej stronie separatora |
| Bufor | Masz podłogówkę, większą bezwładność albo chcesz ograniczyć taktowanie kompresora | Zwiększa stabilność pracy i pomaga przy odszranianiu | Zbyt duży bufor potrafi spowolnić reakcję instalacji i podnieść straty postojowe |
| Pre-plumbed duo tank | Brakuje miejsca, a potrzebujesz CWU i bufora w jednym module | Łączy zbiornik, bufor i osprzęt w jednym zestawie | Trzeba dobrze ocenić serwisowalność i realną przestrzeń montażową |
| Układ dwustrefowy | Masz np. grzejniki i podłogówkę albo dwie strefy o różnych wymaganiach | Pozwala sterować dwoma obiegami z różnymi temperaturami pracy | Pompa ciepła i tak pracuje według wyższej temperatury zasilania w grzaniu |
| Układ biwalentny | Chcesz połączyć pompę z kotłem rezerwowym | Współpracuje z drugim źródłem ciepła i daje większą elastyczność | Bez zaworów zwrotnych, osobnej pompy kotła i poprawnej automatyki układ szybko zaczyna się „gryźć” |
W praktyce w Polsce najczęściej widzę dwa scenariusze: nowy dom, gdzie wystarcza prosty układ bezpośredni, i modernizację starej instalacji, gdzie bez bufora albo separatora hydraulicznego szybko wychodzą problemy z przepływem. Jeśli wybór wariantu jest trafiony, dopiero wtedy ma sens dopinanie osprzętu, bo to on utrzymuje cały układ w równowadze.
Elementy, które muszą się zgadzać w praktyce
W schemacie podłączenia ważne są nie tylko same połączenia, ale też osprzęt, który utrzymuje system w równowadze. Jak podaje Panasonic, w starszych rozwiązaniach filtr magnetyczny powinien znajdować się na powrocie możliwie blisko wejścia do pompy, a w serii J mały filtr magnetyczny jest już wbudowany. To dobry przykład tego, że jeden detal potrafi decydować o trwałości całej instalacji.
| Element | Po co jest | Co się dzieje, gdy go zabraknie albo jest źle dobrany |
|---|---|---|
| Filtr magnetyczny / strainer | Wyłapuje zanieczyszczenia, opiłki i szlam z instalacji | Spada przepływ, rośnie ryzyko uszkodzenia wymiennika i pompy |
| Naczynie wzbiorcze | Kompensuje rozszerzalność wody w układzie | Ciśnienie zaczyna skakać, a instalacja traci stabilność |
| Pompa obiegowa | Wymusza wymagany przepływ przez instalację | Za słaba pompa daje hałas, spadek mocy i błędy pracy |
| Zawór 3-drogowy | Przełącza obieg między ogrzewaniem a zasobnikiem CWU | Ciepła woda dogrzewa się zbyt wolno albo pompa nie przełącza priorytetu |
| Czujnik zbiornika | Pokazuje faktyczną temperaturę CWU | Układ grzeje za długo albo nie dogrzewa zasobnika |
| Termostat lub czujnik pokojowy | Pomaga sterować strefą grzewczą | Pojawia się taktowanie, a komfort w pomieszczeniach jest nierówny |
| Uziemienie i zabezpieczenia | Chronią użytkownika i urządzenie | Ryzyko przegrzania, awarii i problemów serwisowych rośnie bardzo szybko |
Przeczytaj również: Instalator pomp ciepła - Jak zacząć i ile to kosztuje?
Przepływ i średnice rur nie są dodatkiem
W jednej z tabel instalacyjnych Panasonic dla jednostek 5, 7, 9, 12 i 16 kW podaje konkretne wartości przepływu i średnice rur. To dobry punkt odniesienia, bo pokazuje, że układ trzeba liczyć, a nie „dobierać na oko”.
| Moc jednostki | Wymagany przepływ | Typowa średnica miedzianej rury |
|---|---|---|
| 5 kW | 14,3 l/min | 22 mm |
| 7 kW | 20,1 l/min | 22 mm |
| 9 kW | 25,8 l/min | 28 mm |
| 12 kW | 34,4 l/min | 28 mm |
| 16 kW | 45,9 l/min | 35 mm |
W tej samej dokumentacji Panasonic podaje, że w jednostkach single fan naczynie wzbiorcze ma 6 l, a maksymalna zalecana objętość systemu wynosi 150 l. Dla twin fan to odpowiednio 10 l i 200 l. Jeżeli instalacja ma więcej niż 7 m wysokości podnoszenia albo większą objętość, trzeba przewidzieć dodatkowe naczynie. To są liczby, które realnie decydują o stabilności pracy, a nie o estetyce schematu.
Do tego dochodzi jeszcze jedna rzecz: układ musi być zamknięty. W praktyce oznacza to brak improwizacji z „otwartym” obiegiem, brak brudnej wody po starym kotle i sensowne podejście do ochrony przed zamarzaniem. Jeśli instalacja ma pracować w trudniejszych warunkach, trzeba to przewidzieć w projekcie, a nie liczyć na późniejsze poprawki w sterowniku.
Dopiero gdy te elementy są dobrane poprawnie, schemat ma szansę działać tak, jak wygląda na papierze. Następny problem pojawia się zwykle wtedy, gdy instalator popełnia błąd wykonawczy, a nie projektowy.
Najczęstsze błędy, które psują nawet dobry schemat
Nawet dobrze zaprojektowany układ można zepsuć drobnym błędem montażowym. Panasonic bardzo wyraźnie ostrzega przed luźnym okablowaniem, brakiem uziemienia i podaniem napięcia przed zakończeniem wszystkich prac hydraulicznych. Ja dorzuciłbym do tego jeszcze kilka typowych wpadek, które widzę najczęściej na modernizacjach.
- Za mały przepływ. Skutkuje spadkiem sprawności, hałasem i błędem pracy. W dokumentacji Panasonic dla zbyt małego przepływu pojawia się nawet kod H62.
- Źle dobrane średnice rur. Instalacja pracuje wtedy na dużych oporach, a pompa obiegowa zaczyna działać na granicy możliwości.
- Brak filtra lub jego zły montaż. Zanieczyszczenia trafiają tam, gdzie nie powinny, i skracają żywotność osprzętu.
- Podanie zasilania za wcześnie. To prosta droga do uszkodzeń i problemów serwisowych.
- Prowadzenie przewodów sygnałowych razem z zasilającymi. Wtedy pojawiają się zakłócenia, a automatyka potrafi pracować niestabilnie.
- Układ otwarty zamiast zamkniętego. Przy pompach ciepła to proszenie się o korozję i zanieczyszczenia w obiegu.
- Brak logiki przy dwóch strefach. Jeśli jedna strefa wymaga wyższej temperatury, pompa pracuje według niej, a druga przestaje być komfortowa.
- Brak miejsca serwisowego. Instalacja może wyglądać dobrze w dniu odbioru, ale przy pierwszym przeglądzie zaczyna się demontaż zamiast serwisu.
W praktyce najbardziej kosztowne są błędy, których nie widać od razu. Układ może ruszyć po rozruchu, a problem wyjdzie dopiero po kilku tygodniach, kiedy zacznie taktować, tracić wydajność albo gorzej dogrzewać zasobnik. To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed odbiorem.
Co sprawdzić przed uruchomieniem, żeby nie poprawiać instalacji po sezonie
Ja przed odbiorem sprawdzam nie tylko to, czy pompa grzeje. Liczy się też to, czy instalator zostawił po sobie dane, które pozwolą utrzymać układ przez lata. W praktyce chodzi o kilka prostych rzeczy, które później oszczędzają mnóstwo czasu przy serwisie, regulacji i ewentualnych reklamacji.
- Schemat powykonawczy. Powinien pokazywać rzeczywisty przebieg rur, przewodów, zaworów i czujników.
- Ustawienia sterownika. Warto mieć zapisane krzywą grzewczą, temperaturę CWU, tryb pracy stref i parametry bufora.
- Wynik pomiaru przepływu. Bez tego nie wiadomo, czy instalacja pracuje w parametrach z projektu.
- Informacja o filtrze. Trzeba wiedzieć, gdzie jest i kiedy był czyszczony.
- Zabezpieczenia elektryczne. Dobrze jest mieć potwierdzenie dedykowanego obwodu, uziemienia i właściwego osprzętu ochronnego.
- Instrukcja serwisu. Użytkownik powinien wiedzieć, co sprawdzić przed sezonem i kiedy zamówić przegląd.
Jeśli układ jest rozbudowany, poproś też o krótkie wyjaśnienie, które elementy są obowiązkowe, a które wynikają tylko z konkretnej wersji instalacji. To szczególnie ważne przy modernizacjach, bo schemat z katalogu trzeba jeszcze dobrze przełożyć na realny dom. Właśnie na tym etapie najłatwiej odróżnić solidny montaż od rozwiązania, które będzie wymagało poprawek po pierwszym sezonie.
