Jakie średnice rur do pompy ciepła z buforem wybrać?

17 kwietnia 2026

Schemat instalacji grzewczej z pompą ciepła i buforem. Określenie jakie średnice rur do podłączenia pompy ciepła z buforem jest kluczowe dla efektywności systemu.

Spis treści

Dobór rur przy pompie ciepła z buforem nie jest detalem montażowym, tylko jednym z elementów, które decydują o przepływie, hałasie i sprawności całego układu. W praktyce odpowiedź na pytanie, jakie średnice rur do podłączenia pompy ciepła z buforem, zaczyna się od mocy urządzenia, ale kończy na rzeczywistym przepływie, materiale rury i długości odcinka między urządzeniem a buforem. Poniżej rozpisuję to tak, jak patrzę na taki układ w praktyce: bez zbędnej teorii, ale z liczbami, które pozwalają podjąć sensowną decyzję.

Najważniejsze wnioski na start

  • W domowych instalacjach 5-12 kW zwykle zaczynam od 1 cala, ale przy buforze bezpieczniejszy bywa 1¼ cala.
  • Średnica wewnętrzna ma większe znaczenie niż sam zapis nominalny na rurze.
  • Przy buforze szeregowo i równolegle obowiązują inne wymagania hydrauliczne, więc nie każda instalacja potrzebuje tej samej średnicy.
  • Przy założeniu ΔT 5 K przepływ rośnie szybko wraz z mocą, więc dla 10-12 kW wąskie rury zaczynają być realnym ograniczeniem.
  • W tworzywach PP-R trzeba uważać szczególnie, bo nominalne 32 mm może mieć wyraźnie mniejsze światło niż 32 mm w rurach wielowarstwowych.
  • Jeśli odcinek między pompą a buforem jest dłuższy, ma dużo kolan albo pełni rolę sprzęgła hydraulicznego, zwiększenie średnicy zwykle się opłaca.

Najprostsza odpowiedź brzmi: 1 cal to minimum, 1¼ cala najczęściej daje spokój

Gdybym miał odpowiedzieć jednym zdaniem, powiedziałbym tak: w typowej instalacji domowej z pompą ciepła i buforem 1 cal bywa minimum, a 1¼ cala jest częściej rozsądnym wyborem. Takie podejście dobrze zgadza się z praktyką dla urządzeń około 5-12 kW, gdzie przepływ jest już na tyle duży, że ciasna hydraulika zaczyna generować zbędne opory.

Ja patrzę na to w ten sposób: jeżeli instalacja jest krótka, prosta i ma niewiele kształtek, można jeszcze obronić mniejszy przekrój. Jeśli jednak bufor stoi dalej od pompy, po drodze są zawory, filtry, rozdzielacze albo kilka ostrych załamań, lepiej nie oszczędzać na średnicy. W praktyce przy takich układach większa rura często nie jest luksusem, tylko zabezpieczeniem przepływu.

Moc pompy Przepływ przy ΔT 5 K Praktyczny punkt wyjścia Kiedy to zwykle wystarcza
6 kW ok. 1,0 m³/h 1" / DN25 Krótki odcinek, mało kształtek, prosty układ
8 kW ok. 1,4 m³/h 1" lub 1¼" 1" tylko przy krótkim i czystym hydraulicznym prowadzeniu
10 kW ok. 1,7 m³/h 1¼" / DN32 Najczęstszy bezpieczny wybór dla układów z buforem
12 kW ok. 2,1 m³/h DN32, czasem DN40 Gdy odcinek jest dłuższy albo bufor pracuje jak sprzęgło hydrauliczne
16 kW ok. 2,8 m³/h DN40 Przy większym przepływie i dłuższych trasach

To są widełki praktyczne, a nie projekt wykonawczy. Ale już na tym etapie widać, że dla średnich mocy 1¼ cala jest częściej punktem startowym niż „przewymiarowaniem”. Ten obraz robi się jeszcze wyraźniejszy, kiedy bufor nie jest tylko dodatkowym zbiornikiem, ale elementem stabilizującym całą hydraulikę.

Bufor szeregowy i równoległy nie obciążają rur w ten sam sposób

W układach z buforem nie liczy się wyłącznie sama rura, ale też to, w jaki sposób bufor został wpięty. Przy podłączeniu szeregowym bufor zwiększa zład wody, a przepływ utrzymuje zawór nadmiarowo-upustowy. Przy podłączeniu równoległym bufor zachowuje się jak sprzęgło hydrauliczne, więc bardziej wrażliwe stają się opory przepływu i nierównowaga między obiegami.

To ważne, bo w jednym układzie wąski odcinek może jeszcze przejść bez większych problemów, a w drugim ten sam przekrój zacznie dusić instalację. Ja zawsze rozróżniam te dwa scenariusze, bo inaczej łatwo popełnić błąd polegający na tym, że ktoś dobiera rurę tylko do mocy pompy, a ignoruje sposób wpięcia bufora.

  • W układzie szeregowym bufor pomaga głównie zwiększyć zład i ustabilizować pracę sprężarki.
  • W układzie równoległym bufor mocniej wpływa na rozdział przepływów, więc średnica i opory mają większe znaczenie.
  • Przy pompach powietrze-woda bufor bywa też potrzebny do odszraniania, więc musi zapewniać stabilny przepływ w czasie defrostu.
  • Jeśli instalacja ma już wystarczający zład i potrafi utrzymać wymagany przepływ, bufor czasem można pominąć, ale to trzeba potwierdzić na etapie projektu.

Wniosek jest prosty: bufor nie naprawia złej hydrauliki. Może ją ustabilizować, ale nie zastąpi właściwie dobranej średnicy, zwłaszcza tam, gdzie odcinek między pompą a buforem ma pracować przy dużym przepływie. I właśnie dlatego następny krok to już nie zgadywanie, tylko szybkie policzenie przepływu.

Jak policzyć średnicę dla własnej mocy

Ja zaczynam od przepływu, bo to on pokazuje, czy dana rura ma szansę pracować bez zbędnego dławienia. Przy instalacjach grzewczych z pompą ciepła wygodnie użyć prostego przeliczenia: przepływ w m³/h ≈ 0,86 × moc [kW] / ΔT [K]. Jeśli sterownik i producent zakładają różnicę temperatur 5 K, otrzymujesz w praktyce około 0,17 m³/h na każdy 1 kW mocy.

To daje bardzo czytelny obraz. Dla 10 kW wychodzi około 1,72 m³/h, dla 12 kW około 2,06 m³/h, a dla 16 kW już blisko 2,8 m³/h. Przy takich wartościach ja nie patrzę już na sam zapis „32 mm”, tylko na to, jakie światło wewnętrzne ma rura i ile strat dołoży trasa zasilania, powrotu, kształtki oraz armatura.

Moc Przepływ przy ΔT 5 K Światło wewnętrzne, które zwykle zaczyna mieć sens Praktyczna uwaga
8 kW ok. 1,4 m³/h ok. 25-26 mm Tu często wystarcza 28x1,5 lub 32x3, jeśli odcinek jest krótki
10 kW ok. 1,7 m³/h ok. 26-32 mm To jest zakres, w którym 1¼ cala robi dużą różnicę
12 kW ok. 2,1 m³/h ok. 32 mm Jeśli trasa jest długa, warto myśleć o większym przekroju niż „na styk”
16 kW ok. 2,8 m³/h ok. 35-40 mm Tu 1½ cala albo DN40 przestaje być przesadą, a staje się praktyką

Nie lubię też przekraczać około 0,8 m/s w odcinkach roboczych, bo rosną szumy, opory i ryzyko problemów przy wyższym przepływie. Dla przykładu rura 28x1,5 mm może przenieść około 7,8 kW przy ΔT 5 K i prędkości do 0,8 m/s, więc przy większej mocy zaczyna być po prostu zbyt ciasna. Z tego miejsca płynnie przechodzę do kolejnej rzeczy, którą wiele osób pomija, czyli różnicy między średnicą nominalną a rzeczywistym światłem rury.

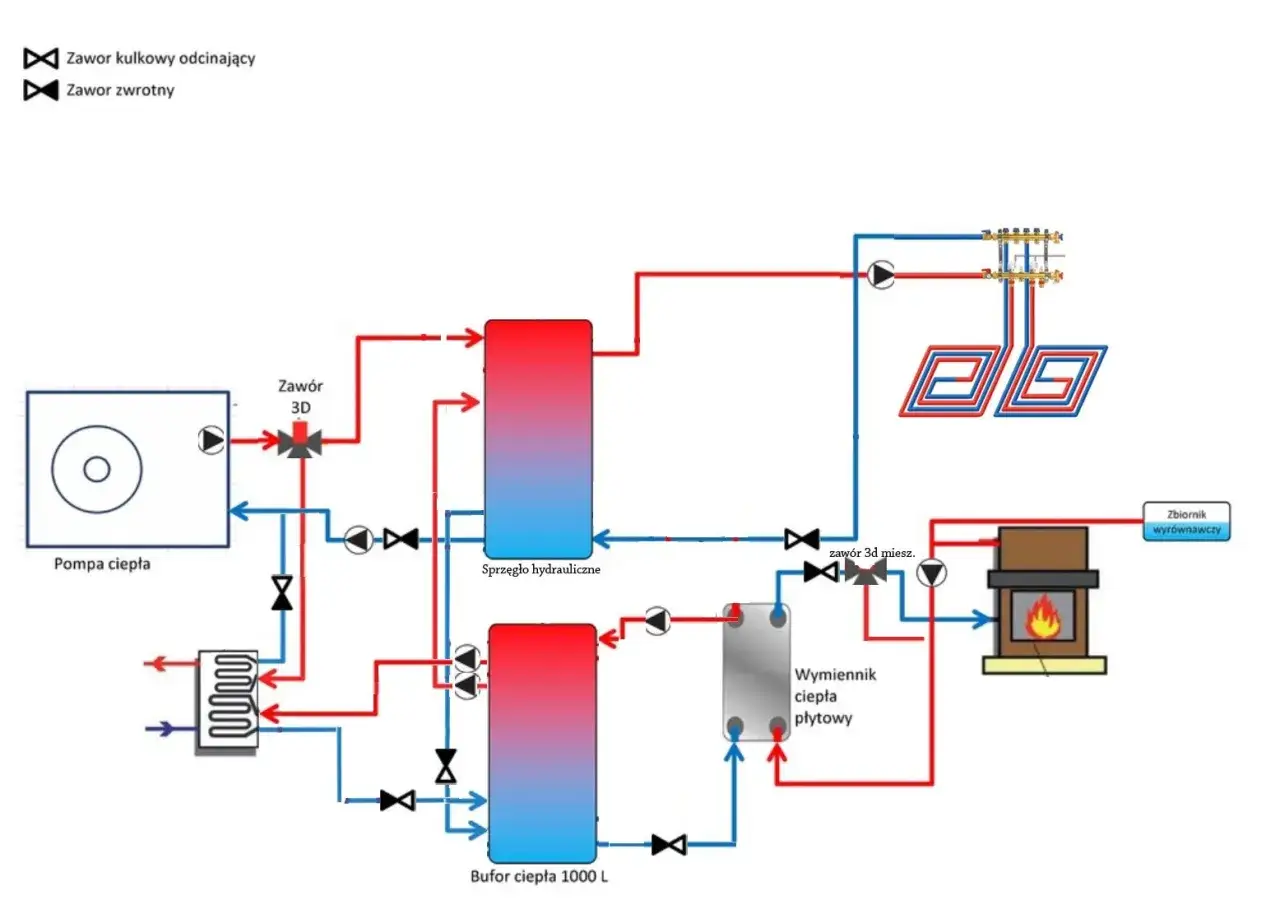

Schemat instalacji z pompą ciepła i buforem. Jakie średnice rur do podłączenia pompy ciepła z buforem? Instalacja zawiera zawory, sprzęgło hydrauliczne, wymiennik ciepła.

Dlaczego sama średnica nominalna nie wystarcza

To jeden z najczęstszych błędów. Ktoś słyszy „daj 32”, kupuje 32 i zakłada, że sprawa jest zamknięta. Tymczasem w hydraulice liczy się średnica wewnętrzna, a nie sam zapis na etykiecie. Dwie rury opisane podobnie mogą mieć zupełnie inne światło i zupełnie inne opory przepływu.

W praktyce widać to bardzo wyraźnie na przykładzie popularnych systemów. Rura wielowarstwowa 25x2,5 mm ma zwykle około 20 mm średnicy wewnętrznej, 32x3 mm około 26 mm, a 40x4 mm około 32 mm. W rurach PP-R różnice bywają jeszcze bardziej wyczuwalne: 32x5,4 mm ma około 21,2 mm światła, a 40x6,7 mm około 26,6 mm. To oznacza, że nominalnie „większa” rura może w praktyce być zaskakująco wąska.

System Wymiar Średnica wewnętrzna Co z tego wynika
PEX/AL/PEX 25x2,5 mm 20 mm Zwykle za mało na komfortowy zapas przy większym buforze
PEX/AL/PEX 32x3 mm 26 mm Dobry punkt wyjścia dla średnich mocy i krótszych tras
PEX/AL/PEX 40x4 mm 32 mm Bezpieczniejszy wybór przy większym przepływie
PP-R 32x5,4 mm 21,2 mm Nominalnie wygląda na „32”, ale hydraulicznie jest wyraźnie ciaśniej
PP-R 40x6,7 mm 26,6 mm Zbliża się do sensownego światła dla pomp około 10-12 kW

Ja z tego wyciągam jeden prosty wniosek: jeśli instalator mówi tylko o nominale, dopytuję o materiał i grubość ścianki. To szczególnie ważne przy PP-R, bo tam trzeba częściej iść o rozmiar wyżej niż w wielowarstwowych PEX/AL/PEX. Właśnie ten detal najczęściej rozstrzyga, czy układ będzie pracował cicho i stabilnie, czy zacznie gubić przepływ po pierwszym sezonie.

Najczęstsze błędy przy podłączeniu bufora

W tej części zwykle nie ma spektakularnych pomyłek, tylko seria drobnych decyzji, które razem robią kłopot. Najczęściej problem nie bierze się z jednej złej rury, tylko z całego łańcucha: za małego światła, zbyt długiej trasy, zbyt wielu kształtek i armatury, która nie była uwzględniona w obliczeniach.

  • Patrzenie tylko na średnicę zewnętrzną. To najprostszy sposób, żeby kupić zbyt wąski przewód.
  • Dobór „na oko” bez przepływu. Przy buforze trzeba znać wymagany przepływ, a nie tylko moc urządzenia.
  • Zbyt dużo przewężeń po drodze. Filtr, zawór, kolano i złączka potrafią zrobić większy opór niż sama rura na kilku metrach.
  • Zbyt mała średnica przy układzie równoległym. Tu bufor działa jak sprzęgło hydrauliczne, więc opory są szczególnie ważne.
  • Ignorowanie zaleceń producenta. To nie jest kosmetyka, bo niedotrzymanie wymaganych przepływów może skończyć się nieprawidłową pracą, a nawet problemem z gwarancją.
  • Liczenie na to, że bufor naprawi źle dobraną hydraulikę. On stabilizuje pracę, ale nie zastąpi sensownego przekroju rur.
  • Brak izolacji i odpowietrzenia. To już nie kwestia samej średnicy, ale w praktyce równie często psuje komfort i sprawność.

Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, to jest nim mieszanie dwóch światów: ktoś kupuje duży bufor, a potem oszczędza na rurach, zaworach i armaturze. Efekt jest taki, że na papierze wszystko wygląda dobrze, a w praktyce pompa pracuje na wyższym oporze niż powinna. I właśnie dlatego warto przed zakupem sprawdzić kilka konkretnych rzeczy.

Co sprawdzić przed zakupem, żeby nie poprawiać instalacji po pierwszym sezonie

Ja przed zamówieniem zestawu do bufora proszę o kilka danych na jednej kartce. To wystarcza, żeby odróżnić instalację zaprojektowaną od instalacji złożonej „na czuja”. Dzięki temu łatwiej dobrać nie tylko średnicę, ale też pompę obiegową, armaturę i sposób wpięcia bufora.

  • Jaką moc ma pompa i jaki przepływ zakłada producent przy konkretnej delcie temperatur.
  • Czy bufor ma pracować szeregowo, czy równolegle.
  • Jaka jest długość odcinka między pompą a buforem oraz ile jest po drodze kolan, zaworów i filtrów.
  • Jaki materiał rur zostanie użyty i jaka jest ich rzeczywista średnica wewnętrzna.
  • Jakie są średnice króćców przyłączeniowych na pompie i na buforze.
  • Czy instalacja ma zapewniony minimalny przepływ także podczas odszraniania.
  • Czy producent wymaga konkretnego zładu wody, minimalnego czasu pracy albo dodatkowego zabezpieczenia przepływu.

Jeżeli miałbym zostawić jedną praktyczną zasadę, to brzmiałaby ona tak: najpierw licz przepływ, potem dobieraj światło wewnętrzne, a dopiero na końcu patrz na cenę metra rury. W dobrze zaprojektowanym układzie nie wygrywa największa średnica, tylko ta, która daje stabilny przepływ przy rozsądnych stratach i nie komplikuje montażu. To najkrótsza droga do instalacji, która pracuje cicho, przewidywalnie i bez nerwowych poprawek po pierwszym sezonie.

FAQ - Najczęstsze pytania

W typowej instalacji domowej 1 cal bywa minimum, a 1¼ cala najczęściej daje większy spokój. Dla 6 kW punkt wyjścia to zwykle 1" / DN25, dla 8 kW 1" lub 1¼", dla 10 kW 1¼" / DN32, a dla 12 kW DN32, czasem DN40. Im dłuższy odcinek i im więcej kształtek, tym bardziej opłaca się większy przekrój.

W układzie szeregowym bufor głównie zwiększa zład wody i pomaga stabilizować pracę sprężarki. W układzie równoległym działa bardziej jak sprzęgło hydrauliczne, więc opory przepływu i nierównowaga między obiegami mają większe znaczenie. W praktyce oznacza to, że ten sam przekrój może być akceptowalny w jednym układzie, a zbyt mały w drugim.

Można użyć prostego wzoru: przepływ w m3/h ≈ 0,86 × moc [kW] / ΔT [K]. Przy ΔT 5 K daje to około 0,17 m3/h na każdy 1 kW mocy. Z artykułu wynika, że 10 kW to około 1,72 m3/h, 12 kW około 2,06 m3/h, a 16 kW blisko 2,8 m3/h.

Bo w hydraulice liczy się średnica wewnętrzna, a nie tylko nominalny zapis na rurze. Na przykład rura PEX/AL/PEX 25x2,5 mm ma zwykle około 20 mm światła, 32x3 mm około 26 mm, a 40x4 mm około 32 mm. W PP-R różnice bywają jeszcze większe, więc trzeba sprawdzać materiał i grubość ścianki, a nie sam nadruk na rurze.

Najczęściej problemem jest dobór na oko, patrzenie tylko na średnicę zewnętrzną i zbyt wiele przewężeń po drodze, takich jak filtry, zawory czy kolana. Kłopotem bywa też zbyt mały przekrój w układzie równoległym oraz ignorowanie zaleceń producenta dotyczących przepływu i zładu wody. Bufor może stabilizować pracę instalacji, ale nie naprawi źle dobranej hydrauliki.
