Szeregowe wpięcie bufora w instalację z pompą ciepła ma sens tylko wtedy, gdy rozwiązuje konkretny problem: za mały zład wody, zbyt krótkie cykle pracy albo ograniczenia przepływu w obiegu grzewczym. W tym tekście pokazuję, jak działa taki układ, kiedy rzeczywiście pomaga, jak dobrać pojemność i dlaczego w niektórych domach lepsza będzie prostsza hydraulika bez dodatkowego zbiornika. To ważne, bo źle dobrany bufor nie poprawia pracy pompy ciepła z automatu - czasem robi dokładnie odwrotnie.
Najważniejsze rzeczy o buforze wpiętym szeregowo
- Bufor szeregowy montuje się zwykle na powrocie i służy głównie do zwiększenia zładu wody, a nie do rozdzielania obiegów.
- Najlepiej sprawdza się wtedy, gdy pompa ciepła taktuję lub instalacja ma małą pojemność wodną, ale nie jest mocno dławiona.
- W dobrze wykonanej podłogówce bez strefowego odcinania obiegów bufor często nie jest potrzebny.
- Orientacyjnie przyjmuje się 10-20 l na 1 kW mocy pompy, a w domach jednorodzinnych często spotyka się 45 lub 100 l.
- Przy układach z wieloma obiegami, zaworami termostatycznymi lub pompami obiegowymi częściej potrzebne jest inne rozwiązanie niż sam bufor szeregowy.
Czym jest szeregowe podłączenie bufora i po co się je stosuje

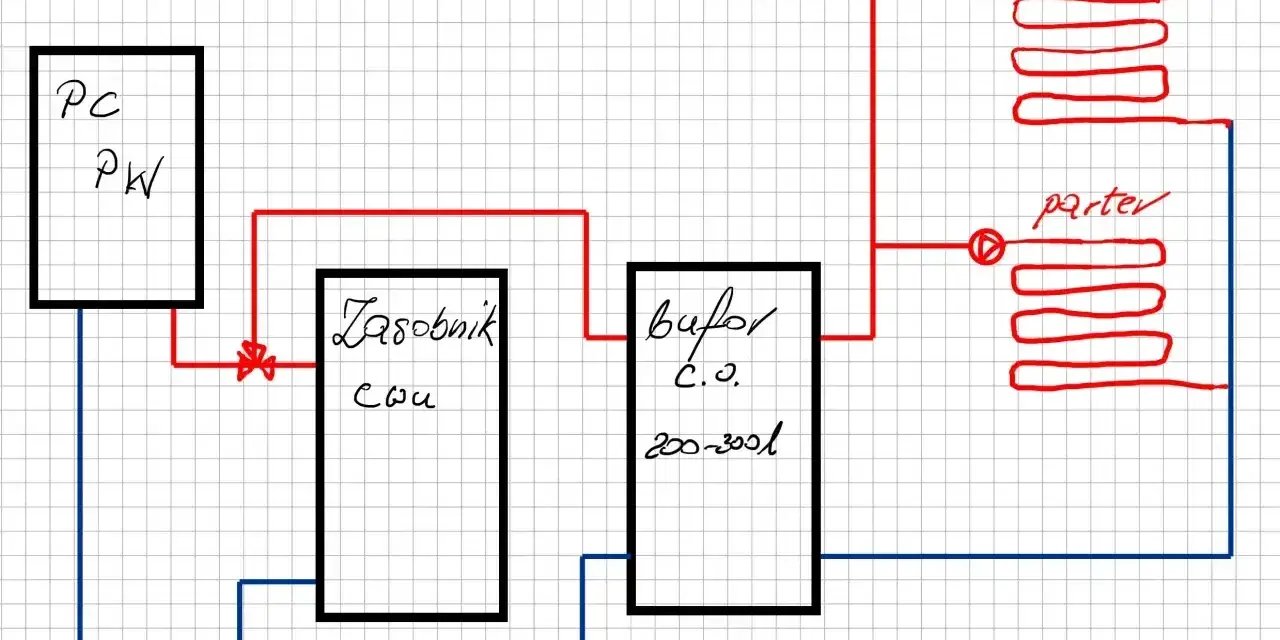

W układzie szeregowym bufor jest wpięty „w linię” instalacji, najczęściej na powrocie do pompy ciepła. Oznacza to, że woda z ogrzewania przechodzi przez zbiornik przed powrotem do urządzenia, ale bufor nie przejmuje roli klasycznego sprzęgła hydraulicznego. Sprzęgło rozdziela obiegi, a bufor szeregowy przede wszystkim zwiększa pojemność wodną całego systemu.
To rozróżnienie jest ważne, bo wiele osób oczekuje od jednego zbiornika wszystkiego naraz: stabilizacji pracy, ochrony przed zamarzaniem, rozdzielenia hydrauliki i magazynowania energii. W praktyce te funkcje nie zawsze idą razem. Ja traktuję bufor szeregowy jako prosty sposób na zwiększenie bezwładności instalacji, czyli na wydłużenie czasu pracy sprężarki i ograniczenie częstych startów.
Zład instalacji to po prostu ilość wody krążącej w obiegu. Im jest go więcej, tym wolniej zmienia się temperatura i tym łatwiej pompie pracować spokojnie, bez nerwowych cykli. Z kolei taktowanie oznacza krótkie, częste załączanie i wyłączanie sprężarki, co w dłuższej perspektywie zwykle nie służy ani sprawności, ani trwałości urządzenia.
W tym układzie bufor na powrocie ma też sens z innego powodu: w czasie odszraniania jednostka zewnętrzna pobiera energię z instalacji, więc dodatkowa ilość wody pomaga utrzymać stabilniejsze warunki pracy. I właśnie dlatego montaż na powrocie jest zwykle bardziej praktyczny niż wstawianie zbiornika na zasilaniu. Po tym wstępie najłatwiej przejść do tego, jak taki układ zachowuje się w codziennej pracy.
Jak działa układ na powrocie podczas grzania i odszraniania
Najprościej mówiąc, bufor szeregowy działa jak dodatkowy „magazyn” wody po stronie powrotu. Kiedy instalacja odbiera ciepło wolniej niż produkuje je pompa, zbiornik przejmuje nadmiar bez gwałtownego wzrostu temperatury. Gdy odbiór rośnie, oddaje energię z powrotem do systemu. Dzięki temu całość pracuje łagodniej.
W trybie grzania
Podczas normalnej pracy bufor pomaga utrzymać bardziej równą temperaturę wody i dłuższe cykle pracy sprężarki. To szczególnie ważne przy niższych temperaturach zewnętrznych, ale jeszcze bardziej przy dodatnich, gdy zapotrzebowanie budynku na ciepło spada i pompa bez bufora mogłaby szybko dobijać do zadanej temperatury. Wtedy właśnie pojawia się krótkie załączanie, które wielu inwestorów odbiera jako „za mocną pompę”. Czasem problemem nie jest sama moc urządzenia, tylko zbyt mały zład.
Podczas odszraniania
Przy pompach powietrznych szron na wymienniku jest czymś normalnym. Urządzenie okresowo odwraca obieg, żeby go usunąć, i do tego potrzebuje energii z instalacji. Większa objętość wody łagodzi spadek temperatury w obiegu, więc dom mniej odczuwa te krótkie przerwy w grzaniu. To praktyczna korzyść, której nie widać na pierwszy rzut oka, ale w sezonie grzewczym robi różnicę.
Przeczytaj również: Pompa ciepła 60 kW - czy to dla Ciebie? Koszty, dobór, audyt
Gdy instalacja ma mały odbiór
Jeśli termostaty zamykają pętle, grzejniki są zdławione albo budynek ma bardzo małe chwilowe zapotrzebowanie, bufor przejmuje nadmiar energii i zmniejsza ryzyko wyłączeń. Trzeba jednak uczciwie powiedzieć, że sam zbiornik nie naprawi źle zaprojektowanej hydrauliki. Jeśli przepływ zostanie mocno ograniczony, potrzebne może być dodatkowe zabezpieczenie, na przykład zawór nadmiarowo-upustowy albo inny sposób rozdzielenia obiegów.
To prowadzi wprost do pytania, kiedy taki układ faktycznie ma sens, a kiedy lepiej postawić na prostsze rozwiązanie.
Kiedy taki bufor ma sens, a kiedy lepiej go nie dokładać
Szeregowe podłączenie bufora ma sens przede wszystkim wtedy, gdy instalacja potrzebuje większej pojemności wodnej, ale nie wymaga klasycznego sprzęgła hydraulicznego. W praktyce chodzi o domy modernizowane, układy z grzejnikami i podłogówką, systemy z ograniczaniem przepływu przez zawory albo instalacje, w których pompa po prostu za często się uruchamia.
| Sytuacja | Czy bufor szeregowy ma sens | Dlaczego |
|---|---|---|
| Nowy dom z dobrze zrobioną podłogówką i stałym przepływem | Zwykle nie | Instalacja sama zapewnia odpowiedni zład i nie dusi przepływu. |
| Modernizacja z grzejnikami, podłogówką i osobnymi obiegami | Często nie wystarczy sam bufor szeregowy | Tu zwykle potrzebne jest rozdzielenie hydrauliczne, a nie tylko większa ilość wody. |
| Pompa ciepła taktuje przy małym odbiorze ciepła | Tak | Większa objętość wody stabilizuje pracę i wydłuża cykle. |
| Strefowe odcinanie wielu pętli lub grzejników | Tylko częściowo | Jeśli przepływ bywa zamykany, trzeba przewidzieć także ochronę minimalnego przepływu. |
| Chęć magazynowania ciepła na tanią taryfę | Technicznie tak, ale często nieopłacalne | Do realnego przesunięcia energii potrzeba bardzo dużej pojemności. |
Według Vaillanta w domach jednorodzinnych najczęściej spotyka się bufory 45 lub 100 l, a większe pojemności są już typowe raczej dla układów hybrydowych i kaskadowych. To dobrze pokazuje proporcje: w większości przypadków nie chodzi o wielki zbiornik, tylko o rozsądne dopasowanie do hydrauliki konkretnego domu.
Ja mam prostą zasadę: jeśli instalacja działa stabilnie bez zbiornika, nie dokładałbym go „na wszelki wypadek”. Jeśli jednak pompa ma za mało wody w obiegu albo system ma zbyt dużo elementów dławiących, bufor szeregowy bywa najprostszym kompromisem między skutecznością a kosztem.
Takie podejście prowadzi do następnej, kluczowej kwestii: ile litrów rzeczywiście potrzebujesz i jakie wyposażenie musi iść za tym w parze.
Jak dobrać pojemność i osprzęt bez zgadywania
Przy doborze nie zaczynam od samej pojemności, tylko od pytania, co dokładnie ma zrobić zbiornik. Inny będzie bufor dla lekkiej stabilizacji pracy, inny dla instalacji z grzejnikami, a jeszcze inny dla układu hybrydowego. Jeśli pomylisz cel, łatwo kupić zbiornik za mały albo niepotrzebnie przewymiarowany.
| Orientacyjny wariant | Co oznacza w praktyce |
|---|---|
| 10-20 l/kW mocy pompy | Rozsądny punkt wyjścia dla większości instalacji |
| 45-100 l | Częsty zakres w domach jednorodzinnych, gdy bufor ma głównie stabilizować pracę |
| 150-200 l przy pompie ok. 12 kW | Przykład dla instalacji, która potrzebuje już wyraźnie większego zładu |
| Około 2000 l | Rozwiązanie do akumulacji ciepła na nocną taryfę, zwykle nieopłacalne w typowym domu |
Warto pamiętać o kilku rzeczach, które są równie ważne jak sam litraż:
- izolacja zbiornika - bez niej część energii po prostu ucieknie w kotłowni;
- lokalizacja czujnika temperatury - automatyka musi „widzieć” to, co naprawdę dzieje się w instalacji;
- zawór nadmiarowo-upustowy lub bypass - przy układach z zaworami strefowymi zabezpiecza minimalny przepływ;
- średnice i opory instalacji - zbyt wąskie rury potrafią zepsuć efekt nawet przy dobrze dobranym zbiorniku;
- miejsce na serwis i odpowietrzenie - to drobiazg, który później oszczędza sporo nerwów.
Jeśli instalacja jest modernizowana, często dochodzi jeszcze problem osadów i jakości wody grzewczej. Wtedy sam bufor nie wystarczy, bo trzeba pilnować także filtracji i czystości obiegu. To już dobry moment, żeby spojrzeć na sam montaż, bo tam najczęściej wychodzą ukryte błędy.

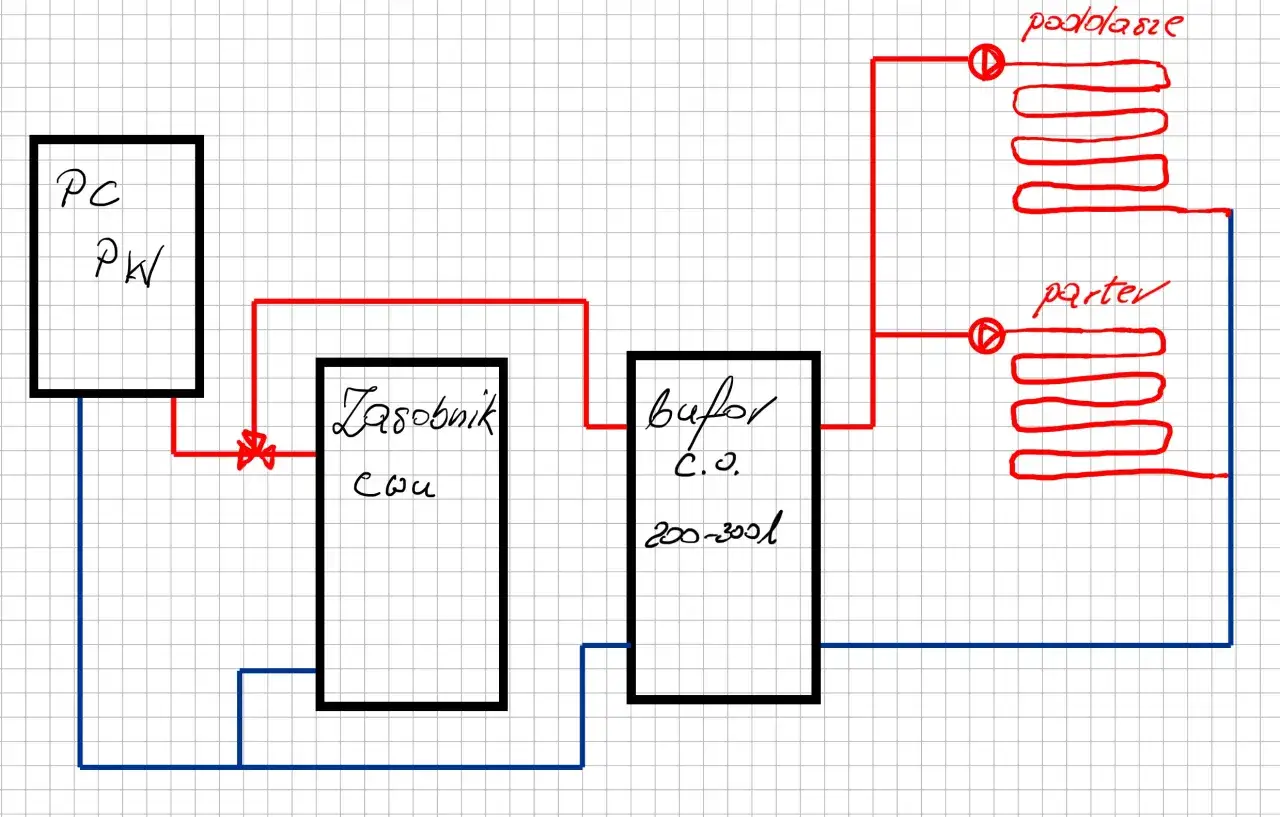

Jak wygląda poprawny schemat montażu i czego pilnować przy uruchomieniu
Przy poprawnym montażu chodzi nie tylko o to, gdzie stoi zbiornik, ale też jak układa się przepływ w całej kotłowni. Bufer szeregowy powinien wspierać instalację, a nie wprowadzać dodatkowy opór i chaos hydrauliczny. Dlatego najczęściej montuje się go na powrocie, zgodnie z kierunkiem przepływu przewidzianym przez producenta.
- Najpierw określam cel: czy chodzi o stabilizację pracy, ochronę przed taktowaniem, czy o wsparcie odszraniania.
- Później sprawdzam, czy układ ma stały przepływ, czy jednak wymaga dodatkowego zabezpieczenia minimalnego przepływu.
- Dopiero potem dobieram pojemność i miejsce montażu, bo inny efekt daje zbiornik na powrocie, a inny na zasilaniu.
- Na końcu trzeba ustawić automatykę tak, by pompa ciepła pracowała możliwie blisko warunków nominalnych. W praktyce często oznacza to dążenie do nominalnego przepływu i różnicy temperatur rzędu około 5 K.
Jeśli bufor jest wpięty na zasilaniu, może opóźniać dostarczenie ciepła do odbiorników. Taki wariant ma sens tylko w specyficznych układach, gdy bufor ma pełnić inną funkcję niż zwykłe zwiększanie zładu, na przykład wspierać podniesienie temperatury przez dodatkowe źródło ciepła. W większości domów to jednak nie jest pierwszy wybór.
Ja przy uruchomieniu zwracam jeszcze uwagę na trzy rzeczy, które wielu inwestorów pomija:
- czy po odcięciu części pętli nadal zostaje wystarczający przepływ przez pompę;
- czy pompa nie wchodzi w krótkie, częste cykle mimo zamontowanego bufora;
- czy po kilku godzinach pracy temperatura na zbiorniku nie rośnie szybciej, niż faktycznie odbiera ją dom.
Jeżeli coś z tych elementów nie gra, problem zwykle leży nie w samym buforze, tylko w sposobie jego wpięcia albo w ogólnej koncepcji instalacji. I właśnie dlatego warto znać najczęstsze pomyłki, zanim zamknie się temat na etapie kosztorysu.
Najczęstsze błędy, które zamieniają dobry bufor w kosztowny dodatek
Najgorszy błąd to traktowanie bufora jak automatycznej poprawki do każdej pompy ciepła. To nie działa. Jeżeli instalacja ma zbyt mały przepływ, źle dobrane odbiorniki albo zbyt agresywne sterowanie strefowe, dodatkowy zbiornik może tylko zamaskować problem na chwilę.
- Zbyt duży bufor - zajmuje miejsce, kosztuje więcej i zwiększa straty postojowe.
- Bufor na zasilaniu bez realnej potrzeby - spowalnia reakcję systemu i pogarsza komfort.
- Brak izolacji lub słaba izolacja - ciepło ucieka tam, gdzie nie powinno.
- Brak zabezpieczenia minimalnego przepływu - szczególnie groźny w układach z wieloma zaworami i strefami.
- Dobór „na oko” - za mały zbiornik nie pomoże, za duży niepotrzebnie podniesie koszty.
W praktyce najwięcej szkód robi nie sam bufor, tylko przekonanie, że każdy problem z pompą ciepła da się rozwiązać jednym dodatkowym elementem. Tymczasem czasem wystarczy poprawić hydraulikę, a czasem trzeba wręcz zrezygnować z bufora i uprościć układ. Dobry instalator powinien umieć to powiedzieć wprost, zamiast sprzedawać najprostszy do montażu wariant.
Jeżeli chcesz szybko ocenić, czy temat jest zamknięty dobrze, czy tylko „jakoś działa”, potrzebujesz kilku prostych pytań kontrolnych.
Co warto ustalić z instalatorem zanim zamówisz bufor
Zanim padnie decyzja, ja zawsze sprawdziłbym trzy rzeczy: czy instalacja naprawdę potrzebuje większego zładu, czy są w niej obiegi ograniczające przepływ oraz jaki efekt ma dać zbiornik poza samym montażem. To pozwala odróżnić rozsądne rozwiązanie od dokładania kolejnego urządzenia tylko dlatego, że „tak się robi”.
- Czy dom ma jedną pompę obiegową, czy kilka niezależnych obiegów?
- Czy odbiorniki ciepła pracują stale, czy termostaty często zamykają przepływ?
- Czy problemem jest taktowanie, czy raczej brak rozdzielenia hydraulicznego?
- Czy bufor ma tylko stabilizować pracę, czy również magazynować energię?
- Czy producent pompy ciepła podaje minimalny wymagany zład i przepływ?
Jeśli odpowiedzi są konkretne, szeregowy bufor zwykle da się dobrze uzasadnić i dobrze wpiąć. Jeśli odpowiedzi są mgliste, lepiej wrócić o krok wcześniej i poprawić projekt instalacji. W ogrzewaniu to nadal ta sama zasada, która sprawdza się najczęściej: najpierw hydraulika, potem dodatki.
W praktyce najlepszy efekt daje nie największy zbiornik, tylko taki, który rozwiązuje konkretny problem bez niepotrzebnego komplikowania układu. Przy pompie ciepła to właśnie detal montażu i dobór pojemności decydują, czy bufor naprawdę pomaga, czy tylko zajmuje miejsce w kotłowni.
