Dobry wyłącznik różnicowoprądowy do pompy ciepła ma chronić ludzi i instalację, ale w praktyce musi też dobrze znosić elektronikę falownika, filtr EMI i sporadyczne prądy upływu. W tym tekście wyjaśniam, jaki typ RCD zwykle ma sens, kiedy wystarczy typ A, kiedy lepiej wybrać F albo B oraz jak nie przepłacić za zabezpieczenie, które i tak będzie wybijało bez powodu.
Najważniejsze decyzje przy doborze różnicówki do pompy ciepła
- 30 mA to najczęstsza czułość dla ochrony ludzi przy obwodzie pompy.
- Typ F często jest najlepszym kompromisem dla jednofazowych pomp z elektroniką i falownikiem.
- Typ B daje najszerszą ochronę, ale nie zawsze jest konieczny i zwykle kosztuje wyraźnie więcej.
- Instrukcja producenta ma pierwszeństwo przed ogólną zasadą z katalogu osprzętu.
- Osobny obwód i poprawnie rozdzielony neutralny przewód ograniczają fałszywe zadziałania.
W praktyce nie szukam urządzenia „najmocniejszego”, tylko takiego, które pasuje do konkretnej pompy i sposobu jej zasilania. Najczęściej punkt wyjścia to 30 mA, osobny obwód i typ RCD wskazany w instrukcji producenta; dopiero potem patrzę na markę, cenę i dodatkowe funkcje. Przy nowoczesnych pompach z elektroniką typ AC zwykle odpada, bo jest zbyt prosty na układy z falownikiem i filtrami przeciwzakłóceniowymi.
Jeśli urządzenie ma jednofazowy falownik, w wielu przypadkach sensownie wypada typ F, a przy bardziej wymagających układach lub tam, gdzie producent mówi wprost o składowej stałej, wchodzi typ B. To instrukcja urządzenia ma pierwszeństwo, bo to ona opisuje realne wymagania danego modelu, a nie ogólny katalogowy kompromis. Dalej rozbijam te warianty na czynniki pierwsze, żeby wybór nie był zgadywaniem.
Typ A, F czy B i czym naprawdę się różnią
Jeżeli miałbym uprościć temat do jednego zdania, powiedziałbym tak: do zwykłej pompy z elektroniką najczęściej rozważam typ F, a typ B zostawiam dla bardziej wymagających przypadków. To nie jest jednak zasada „na ślepo”. Są pompy, które producent dopuszcza na typie A, i są takie, przy których B jest po prostu bezpieczniejszym wyborem.
| Typ RCD | Co wykrywa | Kiedy ma sens przy pompie ciepła | Mój werdykt |
|---|---|---|---|
| AC | Prąd przemienny sinusoidalny | Tylko przy bardzo prostych odbiornikach, bez elektroniki mocy | Zwykle nie jest moim wyborem do pompy ciepła |
| A | AC i pulsujący prąd stały | Gdy producent wyraźnie dopuszcza taki dobór i układ nie generuje problematycznych zakłóceń | Dobry punkt wyjścia, ale nie zawsze wystarczający |
| F | Jak typ A, plus prądy o mieszanej częstotliwości do 1 kHz | Jednofazowe pompy z falownikiem, gdzie ważna jest odporność na zakłócenia i mniejsze ryzyko fałszywych wyłączeń | Najczęściej najlepszy kompromis |
| B | Jak typ F, plus gładki prąd stały | Gdy producent wymaga takiego zabezpieczenia albo instalacja jest bardziej wymagająca, np. przy mocniejszej elektronice mocy | Najszerzej chroni, ale zwykle kosztuje najwięcej |
W praktyce typ F jest dziś bardzo sensownym wyborem dla jednofazowych pomp z elektroniką, bo dobrze radzi sobie z mieszanymi częstotliwościami, które pojawiają się w układach z falownikiem. Typ B idzie krok dalej, bo wykrywa również gładki prąd stały, czyli coś, z czym zwykły typ A nie zawsze sobie poradzi. Typ AC traktuję jako rozwiązanie ostatniego wyboru, bo przy nowoczesnym źródle ciepła to najczęściej zbyt mało. Teraz przechodzę od samego typu aparatu do praktycznego doboru całego obwodu.

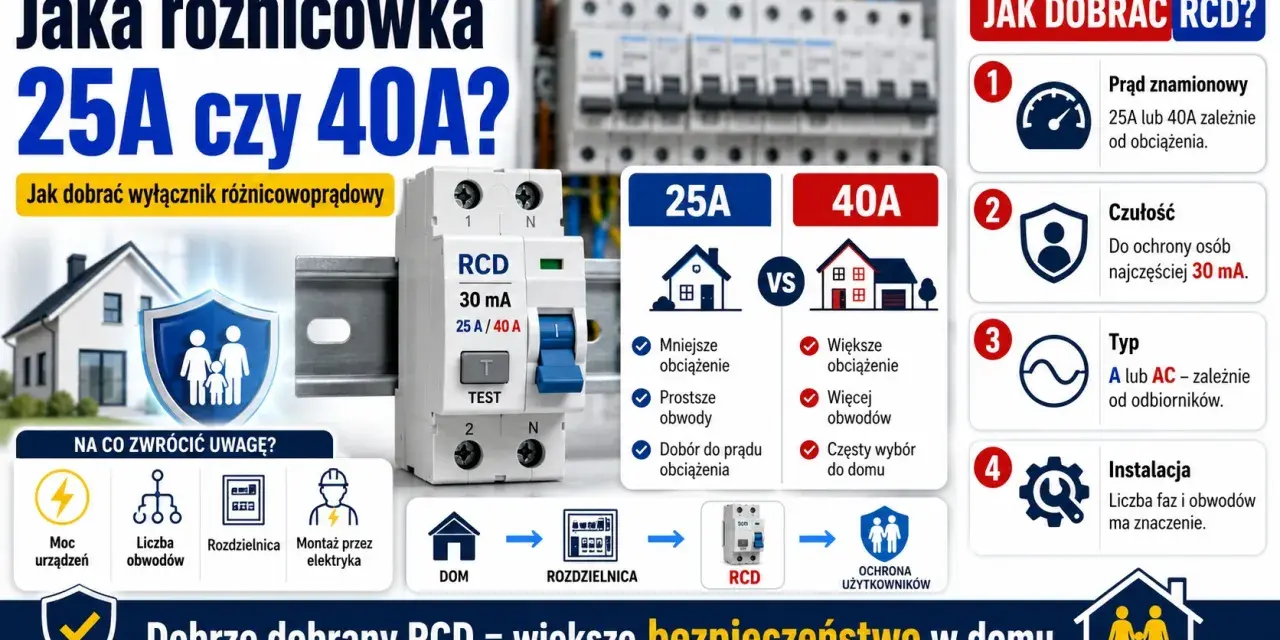

Jak dobrać zabezpieczenie do konkretnej instalacji
Ja zaczynam od trzech rzeczy: instrukcji pompy, sposobu zasilania i układu rozdzielnicy. Dopiero kiedy te elementy się zgadzają, wybór staje się prosty. Sama nazwa „pompa ciepła” niewiele mówi, bo inaczej dobiera się ochronę dla małej jednostki jednofazowej, a inaczej dla większego układu z grzałką wspomagającą i zasilaniem trójfazowym.
| Parametr | Na co patrzę | Praktyczna wskazówka |
|---|---|---|
| Czułość | 30 mA | To standard dodatkowej ochrony przeciwporażeniowej; wartości 100 mA i 300 mA zostawiam do innych zadań, nie jako pierwszy wybór przy pompie. |
| Liczba biegunów | 2P dla 1-faz, 4P dla 3-faz | Dobieram do rzeczywistego zasilania urządzenia i układu rozdzielnicy. |
| Prąd znamionowy | 25 A, 40 A lub 63 A | Nie schodzę poniżej wartości zabezpieczenia nadprądowego obwodu; przy większych pompach i grzałkach 40 A albo 63 A daje rozsądny zapas. |
| Układ sieci | TN-S, TN-C-S, TT | W TN-C najpierw trzeba poprawnie rozdzielić PEN na PE i N, dopiero potem ma sens ochrona RCD po stronie odbiorczej. |
| Osobny obwód | Tak | To ogranicza przypadkowe wyłączenia i bardzo ułatwia diagnostykę, jeśli coś zacznie szwankować. |
Jeśli obwód ma własne zabezpieczenie nadprądowe, a w rozdzielnicy robi się ciasno, rozważam też RCBO, czyli aparat łączący ochronę różnicowoprądową i nadprądową w jednym module. To nie jest obowiązek, ale przy małej rozdzielnicy bywa po prostu wygodniejsze. Gdy już dobiorę typ i parametry, przechodzę do rzeczy, które najczęściej psują cały efekt w praktyce.
Najczęstsze błędy, przez które różnicówka wybija bez powodu
Najwięcej problemów nie bierze się z samej pompy, tylko z błędów w instalacji. Właśnie dlatego przy zgłoszeniach o „dziwnie wybija” nie zakładam od razu awarii sprężarki. Najpierw sprawdzam obwód, sposób prowadzenia przewodów i to, czy ktoś nie zrobił skrótu, który na papierze wygląda niewinnie, a w realu rozwala całą ochronę.
- Wspólny przewód neutralny dla kilku obwodów - to klasyczny błąd. Jeśli N wraca inną drogą niż prąd fazowy, RCD widzi różnicę i wyłącza zasilanie.
- Zbyt wiele odbiorników za jednym RCD - suma małych prądów upływu z elektroniki, filtrów i grzałek potrafi zbliżyć się do progu zadziałania.
- Zły typ aparatu - typ AC przy pompie z falownikiem to proszenie się o fałszywe wyłączenia albo zbyt słabą ochronę.
- Wilgoć w puszkach i przepustach - na zewnątrz to szczególnie częsta przyczyna problemów po deszczu, odtajaniu lub przy źle uszczelnionym przejściu kablowym.
- Luźne zaciski N lub PE - jeden niedokręcony punkt potrafi wyglądać jak awaria elektroniki, choć winne jest połączenie.
- Brak testu po montażu - jeśli od razu nie sprawdzi się działania aparatu i nie zrobi podstawowych pomiarów, problem wychodzi zwykle dopiero przy pierwszym mocniejszym rozruchu.
W praktyce fałszywe zadziałanie nie oznacza od razu uszkodzonej pompy. Czasem wystarczy poprawić podział obwodów, czasem zmienić typ RCD, a czasem po prostu uporządkować rozdzielnicę. To prowadzi do pytania, czy warto od razu dopłacać do droższego aparatu, czy lepiej zostać przy prostszym rozwiązaniu.
Ile kosztuje dobre zabezpieczenie i kiedy dopłata ma sens
Patrząc na aktualne oferty rynkowe, różnice cenowe między typami są naprawdę wyraźne. Typ A jest najtańszy, typ F wchodzi w wyższy przedział, a typ B potrafi kosztować kilka razy więcej niż podstawowy model. Dla inwestora to nie jest detal, zwłaszcza jeśli oprócz RCD trzeba jeszcze uporządkować rozdzielnicę albo dołożyć osobne zabezpieczenie nadprądowe.
| Rozwiązanie | Orientacyjna cena samego aparatu | Kiedy dopłata ma sens |
|---|---|---|
| Typ A 30 mA, 2P lub 4P | około 50-200 zł | Gdy producent dopuszcza taki wybór i instalacja nie ma cech, które wymuszają wyższy typ. |
| Typ F 30 mA, 2P lub 4P | około 260-900 zł | Gdy pompa ma falownik, a ja chcę ograniczyć ryzyko przypadkowych wyłączeń bez wchodzenia od razu w najdroższy wariant. |
| Typ B 30 mA, 2P lub 4P | około 400-1200 zł | Gdy dokumentacja tego wymaga, elektronika jest bardziej złożona albo instalacja ma podwyższone wymagania ochronne. |
| RCBO z ochroną różnicowoprądową i nadprądową | około 200-500+ zł | Gdy rozdzielnica jest mała, a jeden obwód ma być zabezpieczony możliwie czytelnie i niezależnie. |
Dopłata do F albo B ma sens wtedy, gdy instalacja faktycznie tego potrzebuje, a nie dlatego, że brzmi „techniczniej”. Jeśli pompa pracuje stabilnie na typie A i producent to dopuszcza, nie ma sensu przepłacać. Jeśli jednak urządzenie wyzwala aparat przy starcie, a instalator widzi w dokumentacji falownik albo wymóg konkretnego typu, oszczędność na RCD bywa pozorna. Następny krok to odbiór i sprawdzenie, czy wszystko zostało zrobione tak, jak powinno.
Co sprawdzam przed odbiorem instalacji i zanim zostawię pompę samą sobie
Na końcu nie szukam już „lepszego” rozwiązania, tylko potwierdzam, że wybrane działa bez niespodzianek. Najważniejsze jest to, by zabezpieczenie pasowało do dokumentacji i było podłączone czysto, bez kombinowania z neutralnym. Dobrze dobrana różnicówka nie zwraca na siebie uwagi na co dzień. I właśnie o to chodzi.
- Sprawdzam, czy typ RCD zgadza się z instrukcją pompy.
- Weryfikuję działanie przycisku TEST i podstawowy pomiar zadziałania.
- Patrzę, czy obwód jest opisany w rozdzielnicy i nie miesza się z innymi liniami.
- Upewniam się, że przewód neutralny nie jest wspólny z innym zabezpieczeniem różnicowoprądowym.
- Oceniam, czy rozruch sprężarki i grzałki nie powoduje przypadkowego wyłączenia.
- Jeśli instalacja ma kilka poziomów ochrony, sprawdzam też selektywność nadrzędnych aparatów.
Jeśli mam wybrać jedną praktyczną zasadę, to brzmi ona prosto: najpierw dokumentacja i układ instalacji, potem typ RCD. Przy pompie ciepła taka kolejność oszczędza pieniądze, nerwy i serwisowe dojazdy, a dobrze dobrana różnicówka ma po prostu robić swoje przez lata.
