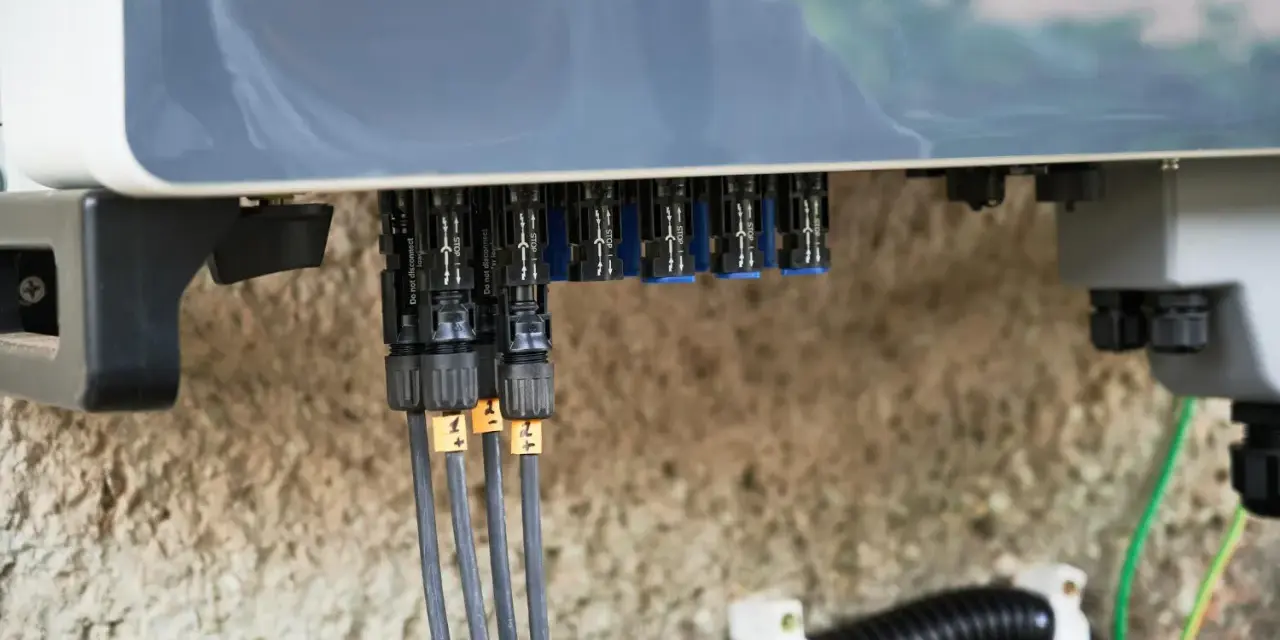

Przy pompie ciepła kabel zasilający nie może być przypadkowy, bo od niego zależą spadki napięcia, bezpieczeństwo i bezproblemowa praca sprężarki oraz grzałki. W praktyce odpowiedź na pytanie, jaki przewód do pompy ciepła, zależy od mocy urządzenia, liczby faz, długości trasy i tego, czy przewód idzie w budynku, na zewnątrz czy w ziemi. Poniżej rozpisuję to tak, jak sprawdzam przy realnym montażu, bez teoretyzowania.
Najważniejsze decyzje przy doborze kabla do pompy ciepła
- Nie dobieraj przewodu do mocy grzewczej, tylko do prądu pobieranego przez urządzenie i ewentualną grzałkę elektryczną.
- W wielu instalacjach punktem startowym są miedziane przewody 3x2,5 mm², 3x4 mm², 5x2,5 mm² albo 5x4 mm², ale długość trasy może wymusić większy przekrój.
- Przy dłuższych odcinkach pilnuj spadku napięcia, bo to on najczęściej podnosi przekrój o jeden stopień.
- Do prowadzenia na zewnątrz i w ziemi wybieraj kabel przeznaczony do stałego układania, odporny na wilgoć i promieniowanie UV.
- Ostateczny dobór powinien wynikać z instrukcji producenta i obliczeń elektryka, nie z jednego uniwersalnego przepisu.
Od czego naprawdę zależy dobór przewodu
Ja zaczynam od tabliczki znamionowej urządzenia, bo to ona mówi więcej niż sama nazwa modelu. Moc grzewcza pompy ciepła nie jest tym samym co jej pobór prądu, a właśnie ten pobór decyduje o kablu, zabezpieczeniu i dopuszczalnym spadku napięcia. Inwerter łagodzi rozruch, ale nie zwalnia z poprawnego doboru przewodu.
Żeby wybrać kabel rozsądnie, trzeba zebrać kilka danych:
- liczbę faz, czyli zasilanie jednofazowe albo trójfazowe,
- maksymalny prąd pobierany przez urządzenie, a nie tylko deklarowaną moc grzewczą,
- długość trasy od rozdzielnicy do pompy,
- warunki ułożenia, czyli ściana, peszel, kanał, elewacja albo ziemia,
- dodatkowe obciążenie w postaci grzałki elektrycznej, która potrafi wyraźnie podnieść zapotrzebowanie na prąd.
To ważne, bo dwie pompy o podobnej mocy grzewczej mogą wymagać zupełnie innego przewodu. Jedna pracuje w układzie trójfazowym z niewielkim poborem prądu, druga jednofazowo i już samo zasilanie robi się znacznie bardziej wymagające. Kiedy te dane są jasne, dopiero wtedy sensownie przechodzę do przekroju i rodzaju kabla.
Przekroje, które najczęściej mają sens w praktyce
Nie ma jednego kabla dla każdej pompy, ale są przekroje, które najczęściej pojawiają się w dobrze zaprojektowanych instalacjach. Poniżej traktuję je jako punkt wyjścia, nie gotową receptę. W realnym projekcie i tak decydują: prąd, długość trasy i sposób ułożenia.
| Typ instalacji | Orientacyjny przekrój miedziany | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Jednofazowa, krótki odcinek, niższy pobór prądu | 3x2,5 mm² | Małe urządzenia i bardzo krótka trasa, gdy obliczenia mieszczą się w normie | Na dłuższych odcinkach ten przekrój szybko robi się zbyt ciasny |
| Jednofazowa, dłuższy odcinek albo większe obciążenie | 3x4 mm² lub 3x6 mm² | Gdy chcesz mieć zapas na spadek napięcia i stabilniejszą pracę | Przy wyższych prądach 4 mm² może być tylko punktem przejściowym |
| Trójfazowa, mała lub średnia jednostka, krótka trasa | 5x2,5 mm² | Spotykane w praktyce przy rozsądnych odległościach i umiarkowanym poborze prądu | Nie zakładaj tego automatycznie dla każdej 3-fazowej pompy |
| Trójfazowa, popularny wybór dla nowych instalacji | 5x4 mm² | Dobry punkt startowy przy wielu pompach 8-12 kW i średnich trasach | Jeśli kabel idzie daleko, często trzeba wejść wyżej |
| Dłuższa trasa, grzałka pomocnicza, większa moc | 5x6 mm² lub więcej | Gdy priorytetem jest zapas i ograniczenie spadków napięcia | Tutaj bez obliczeń nie warto zgadywać |
Przykładowo, pompa 12 kW zasilana trójfazowo przy 400 V pobiera orientacyjnie około 17,3 A, a urządzenie 7 kW zasilane jednofazowo przy 230 V już około 30,4 A. Te liczby dobrze pokazują, dlaczego sama nazwa mocy nie wystarcza do wyboru kabla. W praktyce to prąd i długość przewodu częściej decydują o wszystkim niż marketingowa moc urządzenia.
Jeśli miałbym ująć to jednym zdaniem, powiedziałbym tak: przy krótkim obwodzie można jeszcze pracować na mniejszym przekroju, ale gdy trasa rośnie, rozsądniej od razu wejść w wyższy przekrój niż później walczyć ze spadkiem napięcia. A właśnie ten temat zwykle rozstrzyga, czy instalacja będzie pewna, czy tylko „jakoś działać”.
Długość przewodu i spadek napięcia robią większą różnicę, niż się wydaje
Spadek napięcia to różnica między napięciem na początku obwodu a tym, co faktycznie dociera do pompy. Im dłuższy kabel i im większy prąd, tym większy spadek. Im większy przekrój, tym ten problem maleje. To prosta zależność, ale w praktyce bardzo kosztowna, jeśli ktoś ją zignoruje.
W instalacjach niskiego napięcia przyjmuje się zwykle, że dla pozostałych obwodów granica spadku napięcia wynosi 5%, a dla obwodów oświetleniowych 3%. Pompa ciepła nie jest oświetleniem, ale ja i tak lubię zostawiać zapas, bo urządzenie pracuje długo, często z elektroniką sterującą i nie znosi słabego zasilania równie dobrze jak zwykły odbiornik rezystancyjny.
- Przy krótkich odcinkach, rzędu kilku lub kilkunastu metrów, dobór bywa prostszy, o ile prąd jest rozsądny.
- Przy trasie około 20-30 m warto już przeliczyć spadek napięcia zamiast polegać na intuicji.
- Powyżej 30-40 m bardzo łatwo jest zejść poniżej komfortowego marginesu, zwłaszcza przy większej mocy lub grzałce wspomagającej.
Jeśli kabel ma iść z rozdzielnicy przez kilka pomieszczeń, na poddasze albo wzdłuż elewacji, często robi się różnica jednego rozmiaru przekroju. To nie jest „nadmiarowość dla świętego spokoju”, tylko realna ochrona przed przegrzewaniem i niestabilną pracą urządzenia. Gdy trasa wychodzi poza budynek, dochodzi jeszcze kwestia samego typu kabla.
Jaki typ kabla wybrać do wnętrza, na zewnątrz i do ziemi
Tu najczęściej pojawia się praktyczne pytanie: czy wystarczy zwykły kabel instalacyjny, czy trzeba od razu sięgać po przewód ziemny. Odpowiedź brzmi: to zależy od miejsca ułożenia. Do pompy ciepła szukam kabla miedzianego przeznaczonego do stałego montażu, a nie przypadkowego przewodu „bo akurat był pod ręką”.
| Typ kabla | Gdzie się sprawdza | Mocne strony | Kiedy go nie wybieram |
|---|---|---|---|
| YKY | Stałe zasilanie w budynku, na zewnątrz i w ziemi, jeśli producent dopuszcza takie układanie | Dobrze znany, popularny, rozsądny cenowo | Gdy potrzebuję wyższej odporności temperaturowej niż daje standardowy PVC |
| N2XY | Nowe instalacje, dłuższe trasy, miejsca narażone na wyższe temperatury pracy | Wysoka odporność cieplna, dobry zapas eksploatacyjny | Jeśli ktoś liczy wyłącznie minimalny koszt materiału |
| NYY-J | Układanie na stałe, również w ziemi i na zewnątrz, w wersji do tego przeznaczonej | Solidny wybór do trudniejszych warunków, często odporny na UV | Gdy odcinek jest ruchomy i potrzebna jest większa elastyczność |
| H07RN-F | Odcinki elastyczne, podłączenia urządzeń, jeśli instrukcja na to pozwala | Bardzo dobra giętkość i odporność mechaniczna | Jako uniwersalny kabel do stałego, zakopanego zasilania |
Tu dodam ważne rozróżnienie: zasilanie i komunikacja to dwa różne obwody. Jeśli producent przewidział osobny przewód sterujący albo komunikacyjny, nie wolno go mieszać z zasilaniem „na skróty”. W praktyce najbezpieczniej jest trzymać się schematu z instrukcji i nie zgadywać, czy jeden kabel wystarczy do wszystkiego.
W domu jednorodzinnym często najlepiej sprawdza się stały kabel miedziany, dobrze dobrany do warunków ułożenia. Na zewnątrz i w ziemi liczy się też odporność na wilgoć, promieniowanie UV i uszkodzenia mechaniczne. Sam przekrój nie załatwia sprawy, jeśli płaszcz kabla nie pasuje do środowiska pracy.
Błędy, które najczęściej psują tę instalację
Widziałem już instalacje, w których sama pompa była dobra, ale dobór przewodu był robiony „na oko”. To zwykle kończy się tym samym: grzaniem kabla, spadkami napięcia albo niepotrzebnymi przeróbkami po pierwszym sezonie. Najbardziej typowe błędy wyglądają tak:
- dobór kabla do mocy grzewczej zamiast do rzeczywistego poboru prądu,
- pominięcie grzałki elektrycznej, która potrafi mocno zmienić wymagania,
- zbyt mały przekrój przy długiej trasie,
- ułożenie kabla w miejscu narażonym na uszkodzenia bez odpowiedniej ochrony,
- użycie przewodu nieprzeznaczonego do pracy na zewnątrz lub w ziemi,
- łączenie zasilania z automatyką bez sprawdzenia wymagań producenta.
Do tego dochodzi kwestia zabezpieczeń. Pompa ciepła powinna mieć osobny obwód i zabezpieczenie dobrane do konkretnej jednostki. Niektóre urządzenia wymagają też określonego typu ochrony różnicowoprądowej, więc tu nie warto improwizować. To nie jest miejsce na oszczędność kilku złotych na materiale, bo koszt poprawki bywa dużo większy niż różnica między dwoma przekrojami kabla.
Jeśli temat zignoruje się na etapie budowy, problem często wychodzi dopiero wtedy, gdy pompa zaczyna losowo zgłaszać błędy albo pracuje gorzej niż powinna. Wtedy okazuje się, że „tylko kabel” stał się najdroższym detalem całej inwestycji. Dlatego na końcu i tak zawsze robię prostą checklistę przed zakupem.
Zanim kupię materiał, sprawdzam jeszcze trzy rzeczy
Gdybym miał zamknąć temat w krótkim zestawie decyzji, wyglądałoby to tak:
- sprawdzam, czy urządzenie jest jednofazowe czy trójfazowe,
- odczytuję maksymalny pobór prądu i informację o grzałce pomocniczej,
- mierzę realną trasę kabla i oceniam, czy idzie wewnątrz, na zewnątrz, czy w ziemi,
- dobieram kabel miedziany o przekroju, który zostawia zapas na spadek napięcia,
- potwierdzam dobór z elektrykiem i instrukcją producenta.
Jeśli dom jest jeszcze na etapie budowy, opłaca się zostawić trochę rezerwy w peszlu albo rurze i nie ciąć wszystkiego „na styk”. W praktyce ta rezerwa daje spokój na lata, zwłaszcza gdy później zmienia się model pompy albo pojawia się dodatkowe obciążenie. Ja wolę kabel dobrany z zapasem niż instalację, która działa poprawnie tylko do pierwszych chłodniejszych dni.
