W instalacjach elektrycznych 400 V nie chodzi o „mocniejszy prąd”, tylko o sposób zasilania, który lepiej radzi sobie z urządzeniami o większym poborze energii. To ważne przy pompach ciepła, płytach grzewczych, ładowarkach do aut, warsztacie i wszędzie tam, gdzie jedna faza robi się po prostu za ciasna. Poniżej wyjaśniam, kiedy taki układ ma sens, jak go rozpoznać, jakie są typowe pułapki i jak podejść do modernizacji bez przepłacania.
Najważniejsze rzeczy o zasilaniu 400 V, które warto znać od razu
- 400 V to napięcie międzyfazowe w instalacji trójfazowej; między fazą a neutralnym standardowo masz 230 V.
- Potoczna „siła” nie oznacza osobnego typu energii, tylko praktyczny skrót dla zasilania trójfazowego.
- Największy sens ma przy większych odbiornikach: pompach ciepła, płytach indukcyjnych, wallboxach i maszynach warsztatowych.
- Przewaga 400 V polega głównie na rozłożeniu obciążenia na trzy fazy, a nie na „większej mocy z definicji”.
- Nie każde gniazdo siłowe pasuje do każdego urządzenia, bo liczą się liczba żył, zabezpieczenia i wymagania producenta.
- Jeśli planujesz termomodernizację albo fotowoltaikę, trójfazowy układ warto uwzględnić już na etapie projektu instalacji.
Co oznacza zasilanie 400 V i dlaczego w Polsce mówi się „siła”
W polskiej sieci niskiego napięcia standardem jest układ 230/400 V. Jak podaje ENEA Operator, napięcie znamionowe sieci niskiego napięcia odpowiada właśnie wartości 230/400 V. W praktyce oznacza to, że między jedną fazą a przewodem neutralnym masz 230 V, a między dwiema fazami 400 V. To ten sam system, tylko mierzony w dwóch różnych punktach.
Napięcie fazowe i międzyfazowe
To rozróżnienie jest ważne, bo wiele nieporozumień bierze się z języka potocznego. Kiedy ktoś mówi o „prądzie na siłę”, zwykle ma na myśli instalację trójfazową, a nie jakiś osobny rodzaj energii. Mówiąc precyzyjnie, 400 V to napięcie międzyfazowe, a 230 V to napięcie fazowe. W dokumentach technicznych i projektowych częściej spotkasz właśnie zapis 230/400 V niż potoczne określenie „siła”.
Przeczytaj również: kW a kWh - Jaka jest różnica? Poznaj prawdę o prądzie!
To nie jest to samo co 400 kV
Tu łatwo o pomyłkę. 400 V to poziom niskiego napięcia w domach, mieszkaniach, warsztatach i małych firmach. 400 kV to zupełnie inna liga, czyli przesył energii w sieci najwyższych napięć. Dla użytkownika końcowego to dwie różne historie: jedna dotyczy gniazda, rozdzielnicy i urządzeń, druga infrastruktury przesyłowej, której na co dzień nie widać.
W praktyce najważniejszy wniosek jest prosty: 400 V nie służy do „mocniejszego kopnięcia”, tylko do rozsądnego zasilania odbiorników o większej mocy. To prowadzi do pytania, gdzie taki układ rzeczywiście się przydaje.
Gdzie 400 V daje największy sens
Ja patrzę na trójfazowe zasilanie przede wszystkim przez pryzmat zastosowania. Jeśli urządzenie pobiera niewiele energii, 230 V wystarczy. Jeśli moc rośnie, 400 V zaczyna być nie tyle wygodą, co techniczną koniecznością. Dobrze widać to w kilku typowych przykładach.
| Urządzenie lub zastosowanie | Dlaczego 400 V pomaga | Na co zwrócić uwagę |
|---|---|---|
| Pompa ciepła | Łatwiej zasilić sprężarkę i rozłożyć obciążenie na trzy fazy | Sprawdź wymagany układ zasilania i zalecenia producenta |
| Płyta indukcyjna | Duża moc grzałek nie obciąża jednej fazy tak mocno jak przy 230 V | Wiele modeli da się podłączyć w wariancie 230/400 V, ale nie wszystkie |
| Ładowarka do auta elektrycznego | 11 kW i 22 kW najczęściej opierają się na zasilaniu trójfazowym | Ważne są zabezpieczenia, przekrój przewodu i bilans mocy w budynku |
| Silniki, sprężarki, kompresory, piły | Trójfazowy napęd zwykle lepiej startuje i pracuje równiej | Przy silnikach znaczenie ma także kolejność faz |
| Ogrzewanie elektryczne o większej mocy | Łatwiej rozdzielić zapotrzebowanie na energię bez przeciążania jednej linii | Tu szczególnie liczy się poprawne dobranie zabezpieczeń i przewodów |
| Warsztat, rolnictwo, lekkie zastosowania przemysłowe | Maszyny o większym poborze mocy działają stabilniej i bez ciągłych zadziałań zabezpieczeń | Nie każdy sprzęt wymaga neutralnego; trzeba czytać tabliczkę znamionową |
Warto zapamiętać jedną rzecz: 400 V nie oznacza automatycznie większej mocy urządzenia. Często oznacza po prostu, że ta sama lub podobna moc jest lepiej rozłożona między fazy, więc instalacja mniej się męczy. To właśnie dlatego ten układ tak dobrze sprawdza się w nowoczesnym domu energetycznym, gdzie obok kuchni i ogrzewania dochodzą jeszcze fotowoltaika oraz ładowanie auta.
Żeby odnieść to do liczb, przy jednej fazie 230 V i zabezpieczeniu 16 A masz około 3,7 kW. Przy trzech fazach i 16 A na fazę wychodzi już około 11 kW. To ogromna różnica, która w praktyce decyduje o tym, czy wallbox, płyta albo pompa ciepła będą działały swobodnie, czy będą zderzały się z ograniczeniem jednej linii.
Skoro wiesz już, gdzie 400 V ma sens, warto sprawdzić, czy taka instalacja w ogóle jest u ciebie dostępna i jak ją rozpoznać bez zgadywania.
Jak rozpoznać instalację trójfazową w domu lub firmie
Najprostszy trop to dokumentacja przyłączeniowa albo umowa z operatorem. Jeśli widzisz zapis 3x230/400 V, masz układ trójfazowy. Ale równie dobrze można go rozpoznać po samej instalacji, o ile patrzysz na właściwe elementy i nie dotykasz tego, czego nie powinieneś.- W rozdzielnicy są trzy tory fazowe, a nie tylko jeden.

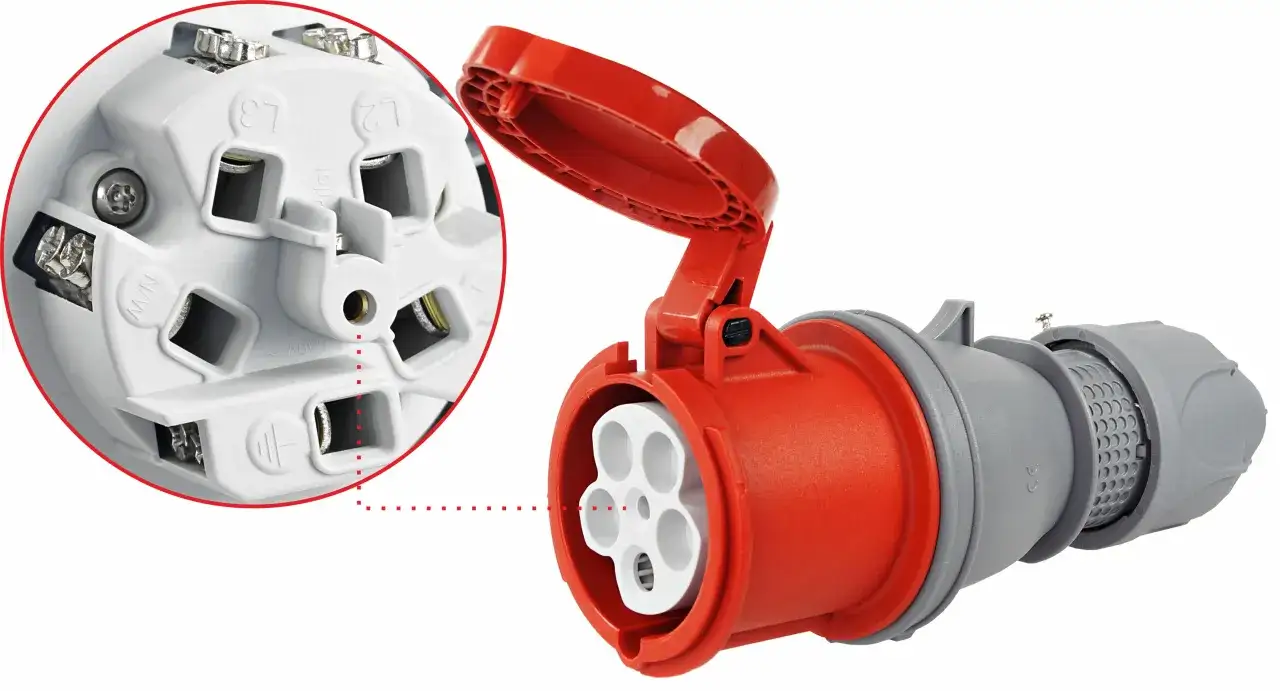

- W pobliżu kuchni, garażu lub warsztatu pojawia się czerwone gniazdo siłowe, zwykle 4- lub 5-pinowe.
- Na tabliczce znamionowej urządzenia widać oznaczenie 3N~ lub 3~ oraz napięcie 400 V.
- W instrukcji montażu producent podaje układ podłączenia dla trzech faz, a nie tylko jednofazowy przewód z wtyczką.
- Na rachunku lub w warunkach przyłączenia może pojawić się informacja o mocy umownej i liczbie faz.
Nie warto zgadywać po samym wyglądzie gniazda, bo osprzęt siłowy bywa różny. Część urządzeń potrzebuje 5 żył, czyli trzech faz, neutralnego i ochronnego. Inne działają bez przewodu neutralnego i korzystają tylko z 4 żył. Dla użytkownika to mało istotny detal, ale dla elektryka i bezpieczeństwa całej instalacji już nie.
Jeśli masz dostęp tylko do licznika albo zaplombowanej części instalacji, nie próbuj niczego rozkręcać samodzielnie. Najlepiej sprawdzić oznaczenia w dokumentach, a w razie wątpliwości poprosić elektryka o pomiar i ocenę układu. To dużo szybsze niż późniejsze poprawki po złym zakupie sprzętu.
Rozpoznanie instalacji to dopiero połowa sprawy. Druga połowa to zrozumienie, kiedy 230 V wystarczy, a kiedy trzy fazy realnie poprawiają komfort i bezpieczeństwo pracy.
230 V czy 400 V w praktyce
To porównanie zwykle rozstrzyga temat szybciej niż jakakolwiek teoria. Jedna faza sprawdza się tam, gdzie pobór mocy jest umiarkowany. Trzy fazy wygrywają wtedy, gdy urządzenie ma duży pobór, ciężki rozruch albo ma działać długo i stabilnie. Przy ocenie mocy przydaje się prosta zasada: dla jednej fazy liczę P = U × I, a dla trzech faz P ≈ √3 × U × I × cosφ. Współczynnik cosφ to współczynnik mocy, czyli informacja o tym, jak efektywnie urządzenie wykorzystuje pobieraną energię.
| Kryterium | 230 V | 400 V |
|---|---|---|
| Typowe obciążenie jednej fazy | Przy 16 A około 3,7 kW | Przy 16 A na fazę około 11 kW |
| Wygoda przy dużych odbiornikach | Dobra dla sprzętu o mniejszej mocy | Lepsza dla urządzeń wymagających więcej energii |
| Rozkład obciążenia | Całość spada na jedną fazę | Obciążenie można rozdzielić na trzy fazy |
| Ryzyko przeciążenia instalacji | Wyższe przy mocnych urządzeniach | Zwykle mniejsze przy poprawnym doborze zabezpieczeń |
| Przykłady zastosowań | Oświetlenie, elektronika, drobne AGD, mniejsze grzałki | Pompy ciepła, wallboxy, płyty, silniki, warsztat |
| Wymagania instalacyjne | Prostsze | Wymaga bardziej świadomego projektu i bilansu faz |
Ta tabela pokazuje sedno sprawy bez marketingu: 400 V nie jest „lepsze” zawsze i wszędzie. Jest lepsze wtedy, gdy urządzenie tego wymaga albo gdy dzięki trzem fazom da się sensowniej rozłożyć energię w budynku. Przy mniejszych odbiornikach dodatkowa komplikacja nie ma sensu, bo tylko podnosi koszt i liczbę elementów do sprawdzenia.
URE zwraca uwagę, że mikroinstalacje fotowoltaiczne najczęściej przyłącza się do sieci niskiego napięcia 230/400 V. To dobry przykład, że trójfazowość nie jest niszowym rozwiązaniem dla przemysłu, tylko naturalnym elementem nowoczesnego domu z własną produkcją energii i większymi odbiornikami.
Skoro już wiadomo, jak 230 V i 400 V różnią się w praktyce, czas przejść do błędów, które widzę najczęściej przy zakupie i podłączaniu urządzeń trójfazowych.
Najczęstsze błędy przy podłączaniu urządzeń trójfazowych
Tu najczęściej nie psuje się sama idea 400 V, tylko sposób jej wdrożenia. W praktyce większość problemów wynika z pośpiechu, złego odczytania tabliczki znamionowej albo założenia, że „skoro pasuje wtyczka, to musi działać”. Tak to nie działa.
- Dobór gniazda tylko po amperażu. 16 A i 16 A nie zawsze znaczą to samo, jeśli różni się liczba styków, stopień ochrony albo układ przewodów.
- Pomieszanie gniazda 4- i 5-pinowego. Część urządzeń potrzebuje przewodu neutralnego, a część nie. To nie jest detal kosmetyczny.
- Brak osobnego obwodu. Duży odbiornik powinien mieć własną linię, a nie wisieć na przypadkowym obwodzie z innymi urządzeniami.
- Zbyt mały przekrój przewodu. Przy dużej mocy przewód grzeje się, spada napięcie i pojawiają się niepotrzebne straty.
- Ignorowanie kolejności faz. W silnikach i pompach zła kolejność może odwrócić kierunek obrotów.
- Używanie przypadkowych przedłużaczy. Przy 400 V to bardzo zły pomysł, zwłaszcza przy dużych obciążeniach i pracy ciągłej.
- Założenie, że urządzenie zawsze pracuje na pełnej mocy. Wiele modeli ma tryby ograniczenia mocy, ale to trzeba sprawdzić w instrukcji, a nie zakładać z automatu.
Jeśli miałbym wskazać jeden błąd, który powtarza się najczęściej, to jest nim patrzenie wyłącznie na „400 V” i pomijanie reszty parametrów. A reszta jest równie ważna: typ zabezpieczenia, długość przewodu, kolejność faz, stopień ochrony osprzętu i to, czy instalacja jest przygotowana na realny pobór mocy. Z tego właśnie powodu kolejny krok powinien być bardziej strategiczny niż zakupowy.
Kiedy warto planować modernizację pod 400 V
Najlepszy moment na decyzję o zasilaniu trójfazowym jest wtedy, gdy i tak robisz większą zmianę w budynku. Jeśli planujesz termomodernizację, wymianę źródła ciepła, fotowoltaikę albo ładowarkę do samochodu, 400 V warto włączyć do projektu na samym początku. Późniejsze dokładanie tego na siłę zwykle wychodzi drożej i mniej estetycznie.
- Policz moc urządzeń, które będą pracować jednocześnie.
- Sprawdź aktualną moc umowną i zabezpieczenie główne.
- Zostaw rezerwę mocy, najlepiej co najmniej 20-30 procent, na przyszłe odbiorniki.
- Poproś elektryka o bilans faz, żeby jedna z nich nie była przeciążona bardziej niż pozostałe.
- Jeśli trzeba, skonsultuj zmianę warunków przyłączenia z operatorem sieci.
Warto też pamiętać, że większa moc nie zawsze oznacza konieczność większego napięcia. Czasem wystarcza sensowna reorganizacja obwodów i rozłożenie obciążenia między fazy. Tylko że to właśnie trójfazowy układ daje do tego najwięcej swobody.
Pięć rzeczy, które sprawdzam przed zakupem urządzenia na 400 V
- Czy producent dopuszcza zasilanie 230/400 V, czy tylko 400 V.
- Jaki jest wymagany typ wtyczki i ile żył trzeba doprowadzić.
- Jakie zabezpieczenie nadprądowe i różnicowoprądowe przewidziano.
- Czy przekrój przewodu zgadza się z mocą urządzenia i długością trasy.
- Czy sprzęt wymaga symetrycznego obciążenia faz albo kontroli kolejności faz.
Jeśli dwa pierwsze punkty są niejasne, nie kupuję sprzętu „na oko”. W praktyce najwięcej pieniędzy traci się nie na samym zasilaniu 400 V, tylko na późniejszych poprawkach, kiedy okazuje się, że urządzenie i instalacja nie były ze sobą dobrze sparowane. Dobrze dobrana trójfazowa instalacja daje wygodę, zapas mocy i lepszą pracę dużych odbiorników, ale tylko wtedy, gdy jest policzona od początku, a nie dołożona na skróty.
