Dobrze dobrana rozdzielnica decyduje nie tylko o porządku w instalacji, ale też o tym, czy późniejsza rozbudowa będzie prosta. W przypadku obudów Noark najczęściej chodzi o wybór między wersją natynkową, podtynkową, hermetyczną albo bardziej odporną obudową do garażu, kotłowni czy instalacji PV. Pokażę, jak rozróżnić te warianty, ile modułów warto zostawić na zapas i kiedy dopłata do lepszej obudowy naprawdę ma sens.
Najważniejsze przy wyborze obudowy Noark to miejsce montażu, IP i zapas modułów
- PNS to najprostsza grupa do domu: natynkowa, IP40 i zwykle od 4 do 72 modułów.
- PHS jest natynkowa, hermetyczna IP65 i lepiej znosi wilgoć oraz pył.
- EMFF/EMFS sprawdza się tam, gdzie liczy się montaż podtynkowy, wąska ściana i metalowe drzwi.
- FHS i MHS wybiera się do cięższych warunków, zwłaszcza na zewnątrz i w przemyśle.
- Najbezpieczniej zostawić 20-30% wolnego miejsca na przyszłe zabezpieczenia, automatykę i PV.
Co właściwie kupujesz, gdy wybierasz obudowę Noark

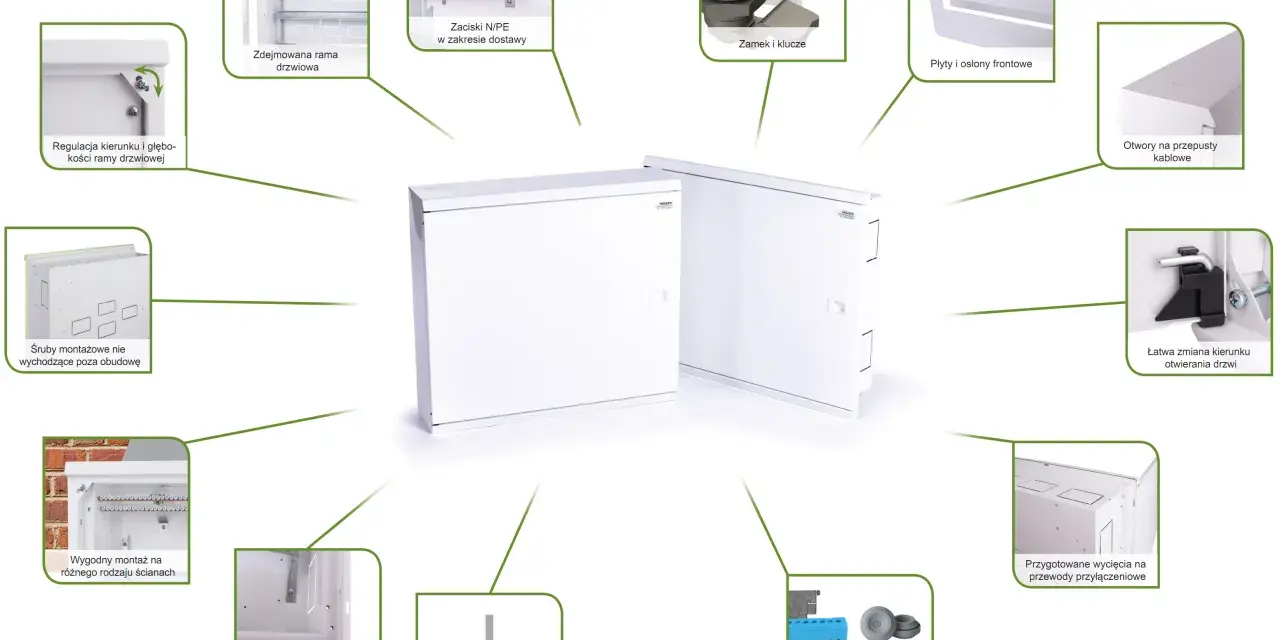

Ja przy takich zakupach zaczynam od prostej rzeczy: obudowa to nie to samo co gotowa, w pełni wyposażona rozdzielnica. Kupujesz korpus, drzwi, szyny DIN, listwy N + PE i elementy montażowe, a dopiero do tego dobiera się aparaturę. W katalogu Noark to widać bardzo wyraźnie, bo obok samych obudów producent pokazuje też elementy, które zwykle trafiają do środka: wyłączniki nadprądowe, różnicowoprądowe, rozłączniki, liczniki energii, ochronniki przepięć i przekaźniki czasowe.
To rozróżnienie ma praktyczne znaczenie. Jeśli masz w planie tylko kilka obwodów oświetlenia i gniazd, wystarczy prostsza obudowa. Jeśli jednak dochodzi pompa ciepła, klimatyzacja, falownik PV, licznik energii albo automatyka budynku, potrzebujesz już nie tylko większej pojemności, ale też lepszego zapasu miejsca na prowadzenie przewodów i serwis. Właśnie dlatego sama marka nie wystarcza do decyzji. Liczy się układ instalacji, środowisko pracy i to, czy rozdzielnica będzie zamknięta w ścianie, czy pracowała w trudniejszych warunkach.
W praktyce ważny jest też standard szyny TH-35, czyli popularnej szyny DIN, na której montuje się większość aparatów modułowych. Jeżeli wiesz, że do środka trafi więcej niż kilka zabezpieczeń, zacznij myśleć o przestrzeni nie „na styk”, tylko z rezerwą. To od razu prowadzi do pytania, która seria sprawdzi się najlepiej w konkretnym miejscu.
Która seria pasuje do domu, garażu i instalacji PV
Najprościej patrzeć na to przez pryzmat warunków, a nie wyglądu. W katalogu Noark podział jest bardzo czytelny: są obudowy domowe, hermetyczne, metalowe do zabudowy i rozwiązania do cięższych zastosowań. Poniżej zestawiam je tak, jak ja sam porównałbym je przed zakupem.
| Seria | Montaż | Stopień ochrony | Najlepsze zastosowanie | Co warto zapamiętać |
|---|---|---|---|---|
| PNS | Natynkowy | IP40 | Mieszkanie, dom, suche pomieszczenie | Od 4 do 72 modułów, białe lub przezroczyste drzwi. |
| PHS | Natynkowy | IP65 | Garaż, wiata, kotłownia, zewnętrzna część instalacji PV | Od 4 do 48 modułów, przezroczyste drzwi i wyraźnie lepsza ochrona przed warunkami otoczenia. |
| EMFF/EMFS | Podtynkowy / natynkowy | IP30 | Dom, biuro, wąskie ściany, karton-gips | Metalowe drzwi, regulowana rama i wygodny montaż tam, gdzie liczy się estetyka. |
| FHS | Natynkowy | IP66 | PV, laboratoria, obiekty techniczne, trudne warunki zewnętrzne | Odporność na UV, ciężkie zastosowania i wersje z drzwiami otwieranymi szerzej niż 180°. |
| MHS | Natynkowy z płytą montażową | IP66 / IP55 | Przemysł, większa aparatura, instalacje wymagające płyty montażowej | Sztywna, stalowa konstrukcja i wysoka odporność mechaniczna IK10. |

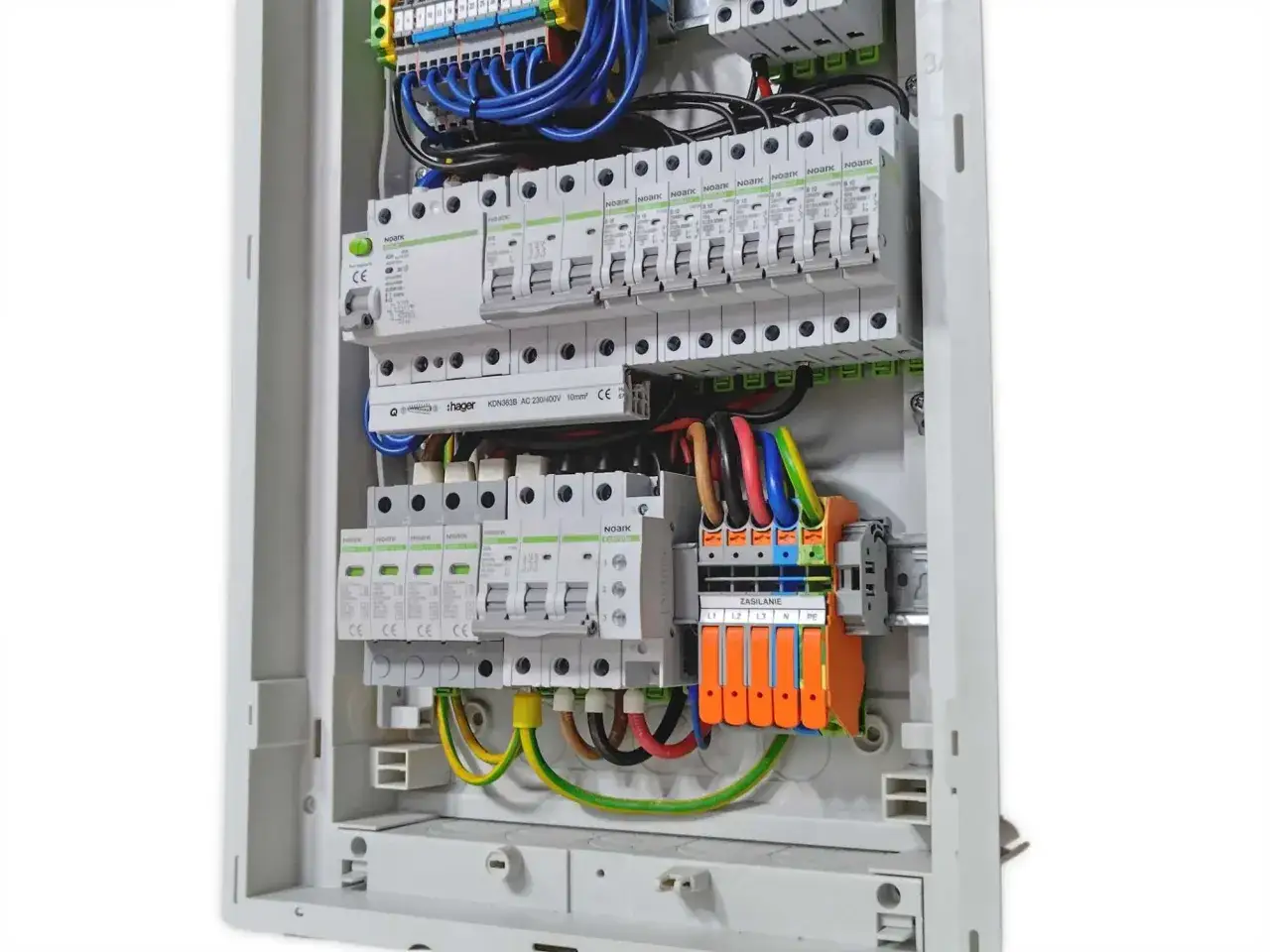

Gdy wybieram dla siebie albo dla klienta obudowę do domu, najczęściej zaczynam od PNS. Jeśli instalacja wychodzi poza suchy, czysty korytarz, szybko przechodzę do PHS. Z kolei przy remoncie, gdzie ściana jest cienka, nierówna albo z karton-gipsu, metalowe EMFF/EMFS dają dużo lepszy efekt montażowy niż zwykła obudowa natynkowa. Przy fotowoltaice albo obiekcie technicznym granica przesuwa się jeszcze dalej i wtedy IP65 lub IP66 przestaje być dodatkiem, a staje się sensownym minimum.
To dopiero pierwszy filtr. Równie ważne jest to, ile miejsca realnie potrzebujesz wewnątrz, bo tu bardzo łatwo kupić obudowę, która wygląda dobrze tylko na papierze.
Jak policzyć liczbę modułów bez kupowania zbyt małej obudowy
Tu kieruję się prostą zasadą: nie planuję obudowy pod stan „na dziś”, tylko pod stan po rozbudowie. W domu moduły zjadają szybciej niż się wydaje. Sam wyłącznik nadprądowy to zwykle 1 moduł, wyłącznik różnicowoprądowy zajmuje więcej miejsca, ogranicznik przepięć też potrafi zabrać kilka modułów, a do tego dochodzi rozłącznik główny, licznik energii, sterowanie pompą ciepła, przekaźniki czy elementy pod fotowoltaikę.Dlatego praktycznie patrzę tak:
- małe mieszkanie lub prosty układ jednofazowy: 12-18 modułów zwykle wystarcza, ale bez dużego zapasu,
- standardowy dom bez PV: najczęściej 24-36 modułów,
- dom z pompą ciepła, klimatyzacją, automatyką i przygotowaniem pod PV: 36-48 modułów to rozsądne minimum,
- większy dom, dwa źródła energii albo przyszłe EV: 54-72 moduły albo dwie osobne obudowy.
Ja celuję w 20-30% wolnej przestrzeni. To nie jest fanaberia, tylko bufor na ochronniki, dodatkowy obwód, licznik albo przeróbkę, która przychodzi zawsze później, niż byśmy chcieli. Jeśli wahasz się między dwiema pojemnościami, prawie zawsze wygrywa większa. Różnica w cenie bywa mniejsza niż koszt poprawki po montażu.
Przy instalacji PV ten zapas jest jeszcze ważniejszy, bo obok aparatury AC często pojawiają się dodatkowe zabezpieczenia, rozłącznik, opis obwodów i miejsce na porządną organizację przewodów. A skoro o montażu mowa, warto sprawdzić kilka szczegółów zanim cokolwiek zamówisz.
Na co patrzę przed montażem
Tu decydują szczegóły, które łatwo przeoczyć przy zamówieniu online. Najczęstszy błąd polega na tym, że ktoś wybiera obudowę po liczbie modułów, a nie po warunkach montażowych. Potem wychodzi, że drzwi obcierają, przewody trudno ułożyć, a elektryk nie ma jak sensownie wprowadzić kabli.
Natynkowa czy podtynkowa
Jeżeli masz nową ścianę, grubą warstwę tynku albo remont generalny, podtynkowa obudowa potrafi zrobić dużą różnicę estetyczną. W starych budynkach albo na etapie szybkiej modernizacji natynkowa jest zwykle prostsza i tańsza. Metalowe EMFF/EMFS są tu mocne właśnie dlatego, że dobrze radzą sobie w wąskich ścianach i karton-gipsie, a regulowana rama drzwiowa pomaga zamaskować drobne krzywizny.
Stopień ochrony i miejsce pracy
IP40 wystarcza do suchych wnętrz, ale w garażu, kotłowni, przy pralni, wiatrowej zabudowie albo na zewnątrz od razu robi się ciasno dla takiej obudowy. Wtedy sens ma IP65, a przy trudniejszych warunkach nawet IP66. IP to nie ozdobny skrót. To realna informacja, jak bardzo sprzęt jest chroniony przed pyłem i wodą. Jeżeli instalacja ma pracować przy wilgoci, kurzu lub rozbryzgach, nie ma sensu oszczędzać na tej klasie.
Drzwi, dostęp i serwis
Przezroczyste drzwi nie są tylko kwestią wyglądu. Ułatwiają szybkie sprawdzenie, czy wszystko działa, bez otwierania obudowy. To wygodne zwłaszcza przy rozdzielnicy w garażu, na elewacji albo przy instalacji PV, gdzie liczy się szybka kontrola. Z drugiej strony pełne metalowe drzwi lepiej pasują tam, gdzie bardziej zależy Ci na estetyce albo ochronie mechanicznej.

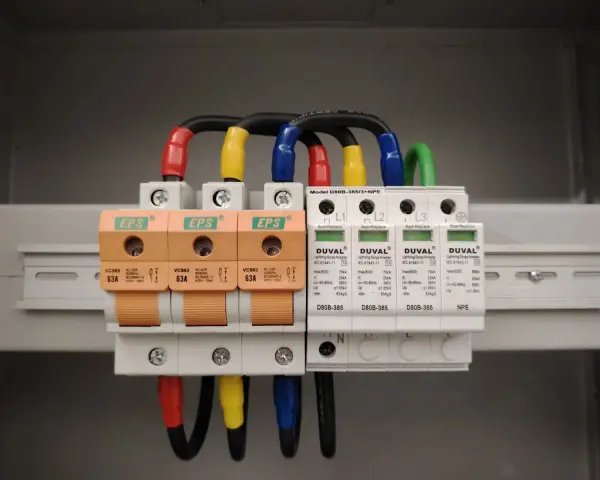

Przeczytaj również: Ogranicznik przepięć T2 – kiedy wystarcza i jak go dobrać?
Wejście kabli i miejsce na osprzęt dodatkowy
Zwracam też uwagę na to, czy obudowa ma sensowne miejsce na wprowadzenie kabli, czy przewidziano listwy N + PE i czy wewnątrz zostaje zapas na promień gięcia przewodów. To brzmi technicznie, ale w praktyce wpływa na czas montażu i późniejszy serwis. Jeśli do środka ma trafić ochronnik przepięć, licznik energii i rozłącznik, ciasna obudowa szybko pokazuje swoje ograniczenia.
Jeżeli te punkty są dobrze przemyślane, montaż zwykle przebiega bez niespodzianek. Gdy są pominięte, problemy pojawiają się dopiero po uruchomieniu, a wtedy poprawki są już dużo bardziej uciążliwe.
Błędy, które wychodzą dopiero po uruchomieniu
Przy rozdzielnicach widzę kilka powtarzających się błędów. Nie są spektakularne, ale potem właśnie one kosztują czas, nerwy i dodatkowe pieniądze.
- Za mała obudowa. To najczęstszy błąd. Na starcie wszystko się mieści, po dodaniu PV albo automatyki już nie.
- Zbyt niski IP do warunków pracy. W suchym korytarzu IP40 jest w porządku, w garażu lub na zewnątrz już nie.
- Brak zapasu na przewody i osprzęt. Przewody upchane „na siłę” utrudniają serwis i podnoszą temperaturę wewnątrz obudowy.
- Ignorowanie sposobu montażu. Podtynkowa obudowa w źle przygotowanej ścianie potrafi wymagać dodatkowych przeróbek.
- Brak planu na przyszłość. Jeśli dziś nie ma pompy ciepła, ładowarki EV ani magazynu energii, to jeszcze nie znaczy, że za rok ich nie będzie.
Do tego dochodzi jeszcze jedna rzecz, o której rzadko mówi się na etapie zakupu: im gęściej upchana aparatura, tym trudniej o porządek i chłodzenie. Nie chodzi o dramatyzowanie, tylko o praktykę. Dobrze rozplanowana rozdzielnica pracuje po prostu spokojniej i wygodniej się ją obsługuje. A skoro pojawia się pytanie o spokój, od razu wchodzi temat ceny.
Ile to zwykle kosztuje i kiedy dopłata ma sens
Ceny potrafią się różnić mocno, ale widełki są dość czytelne. W prostych zastosowaniach natynkowa PNS 12T bywa dostępna za około 45-70 zł, hermetyczna PHS 12T zwykle kosztuje więcej, najczęściej w okolicach 80-140 zł, a metalowa obudowa podtynkowa 48-modułowa potrafi dojść do poziomu bliskiego 500 zł. Przy większych lub przemysłowych obudowach kwoty rosną jeszcze bardziej, szczególnie jeśli dochodzą akcesoria, zamki, dodatkowe drzwi, przegrody czy elementy montażowe.
| Typ obudowy | Orientacyjna półka cenowa | Kiedy ma sens |
|---|---|---|
| PNS 8-12 modułów | około 45-70 zł | Proste mieszkanie, suche wnętrze, niewielka liczba obwodów. |
| PHS 12-24 moduły | około 80-140 zł | Garaż, kotłownia, miejsce narażone na wilgoć lub pył. |
| EMFF/EMFS 48-72 moduły | kilkaset złotych | Remont, ściana GK, estetyka i większa liczba aparatów. |
| FHS / MHS | zwykle jeszcze wyżej | PV, przemysł, trudne warunki środowiskowe, wysoka odporność mechaniczna. |
Moje podejście jest proste: dopłacam wtedy, gdy droższa obudowa oszczędza późniejszą przeróbkę albo chroni aparaturę w realnie trudniejszych warunkach. Jeśli natomiast instalacja jest sucha, mała i nie planujesz rozbudowy, przepłacanie za klasę ochrony, której nie wykorzystasz, nie ma większego sensu. Najbardziej opłaca się rozsądek, nie „najwyższy możliwy model” wybrany na zapas bez potrzeby.
Najdroższa bywa nie sama obudowa, tylko poprawka po źle dobranym wyborze. To prowadzi do ostatniej rzeczy, którą naprawdę warto mieć z tyłu głowy przy modernizacji domu.
Najpraktyczniejszy wybór przy modernizacji domu i fotowoltaice
Jeśli robisz modernizację domu, termomodernizację albo przygotowujesz instalację pod fotowoltaikę, nie patrzę już wyłącznie na obecną listę obwodów. Patrzę na to, co może dojść za rok lub dwa: pompa ciepła, klima, rekuperacja, sterowanie ogrzewaniem, magazyn energii, licznik, ochrona przepięciowa, a czasem również ładowarka do samochodu. W takim scenariuszu mała obudowa szybko przestaje być oszczędnością, a staje się ograniczeniem.
- Do wnętrz suchych i prostych układów wybieram PNS.
- Do garażu, kotłowni i miejsc bardziej narażonych na wilgoć biorę PHS.
- Do zabudowy w ścianie i tam, gdzie ważny jest wygląd, lepiej pasuje EMFF/EMFS.
- Do PV, obiektów zewnętrznych i bardziej wymagających warunków sens mają FHS lub MHS.
Gdybym miał wskazać jedną zasadę, która najlepiej chroni przed błędnym zakupem, byłaby to ta: kupuj obudowę pod przyszłą instalację, nie pod dzisiejszy stan licznika aparatury. To daje więcej miejsca, mniej improwizacji przy montażu i spokojniejszą eksploatację przez lata.
