Najważniejsze fakty przed wyborem ochrony
- T2 odprowadza przepięcia indukowane i łączeniowe, ale nie zastępuje ochrony przed bezpośrednim udarem pioruna.
- Najczęściej montuje się go w rozdzielnicy głównej albo w podrozdzielnicy, możliwie blisko miejsca wejścia zasilania.
- Przy doborze patrzę przede wszystkim na Uc, In, Imax, Up, układ sieci i zalecenia producenta dotyczące zabezpieczenia nadprądowego.
- W instalacjach PV dobór zależy osobno od strony AC i DC oraz od tego, czy zachowano odstęp separacyjny przy zewnętrznym LPS.
- Na rynku proste modele T2 kosztują zwykle około 60-150 zł, a rozbudowane warianty i układy T1+T2 są wyraźnie droższe.
Czym jest T2 i przed czym chroni
To aparat klasy II pracujący równolegle z instalacją. W uproszczeniu: gdy napięcie rośnie ponad bezpieczny poziom, element ochronny zaczyna przewodzić i sprowadza energię do przewodu ochronnego. W praktyce najczęściej chodzi o warystor, czyli element o zmiennej rezystancji, który reaguje szybko na krótkie impulsy. Taki aparat nie walczy z całym piorunem, tylko z tym, co do instalacji trafia z oddali albo powstaje przy łączeniu odbiorników.
- przepięć po oddalonych wyładowaniach atmosferycznych,
- sprzężeń indukcyjnych i pojemnościowych w długich przewodach,
- przepięć łączeniowych od silników, pomp, styczników, falowników i zasilaczy impulsowych.
W testach dla tej klasy używa się impulsu 8/20 μs, czyli krótszego i mniej energetycznego niż w T1. To ważne rozróżnienie, bo od razu pokazuje granicę możliwości: jeśli budynek ma zewnętrzną instalację odgromową albo jest zasilany linią napowietrzną, sam T2 często nie zamyka tematu. Wtedy w grę wchodzi wyższy stopień ochrony albo układ kaskadowy. Gdy wiadomo, co ten aparat robi, sensownie przechodzę do pytania: gdzie dokładnie go wpiąć.

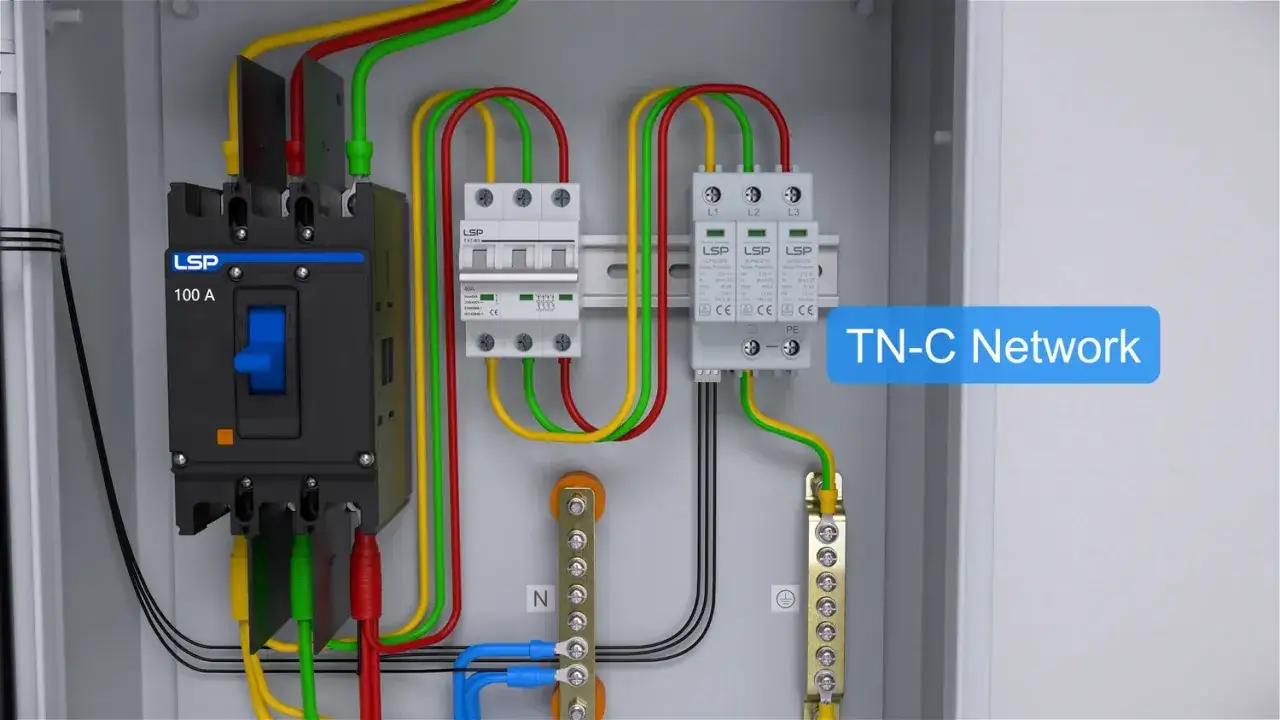

Gdzie montuje się go w instalacji i dlaczego od miejsca zależy skuteczność
Największa różnica między dobrym a słabym montażem nie wynika z marki, tylko z geometrii połączeń. Ja traktuję T2 jako element rozdzielnicy głównej lub podrozdzielnicy, czyli tam, gdzie energia przepięcia może zostać odprowadzona zanim rozleje się po całej instalacji. W języku stref ochronnych LPZ, czyli lightning protection zones, chodzi o granicę między strefami, a nie o dowolne miejsce w szafie.
| Sytuacja | Co zwykle robię | Po co |
|---|---|---|
| Dom lub mała firma z zasilaniem kablowym i bez zewnętrznej instalacji odgromowej | Wybieram T2 w rozdzielnicy głównej | To najczęstszy scenariusz, w którym ochrona przed przepięciami pośrednimi ma sens i daje realny efekt |
| Dodatkowa podrozdzielnica z cenną elektroniką | Dokładam kolejny T2 bliżej odbiorników | Skracam drogę, jaką musi przejść udar, i lepiej chronię wrażliwe obwody |
| Budynek z LPS albo zasilaniem napowietrznym | Rozważam układ T1+T2 zamiast samego T2 | Ryzyko energii piorunowej jest wyższe, więc sam drugi stopień bywa za słaby |
| Fotowoltaika | Oceniam osobno stronę AC i DC | Na jednej stronie może wystarczyć T2, a druga może wymagać wyższego poziomu ochrony |
W instalacjach PV nie zakładam jednego uniwersalnego schematu. Jeśli odcinek między panelami a falownikiem przekracza 10 m, dokładam kolejny punkt ochrony bliżej drugiego końca kabla; to zwykle poprawia skuteczność bardziej niż szukanie mocniejszego, ale źle wpiętego modułu. Przy budynkach z zewnętrzną instalacją odgromową kluczowy staje się też odstęp separacyjny: gdy jest zachowany, na stronie DC często wystarcza T2 o odpowiedniej zdolności wyładowczej, a gdy nie jest zachowany, trzeba iść wyżej z poziomem ochrony. Gdy miejsce jest już jasne, można sensownie dobrać typ aparatu do konkretnego budynku.
Jak dobrać model do domu, firmy i fotowoltaiki
W praktyce najczęstszy błąd polega na kupowaniu „najmocniejszego” aparatu bez sprawdzenia ekspozycji budynku. Ja wolę prostą logikę: najpierw oceniam ryzyko, potem dobieram stopień ochrony. W wielu domach bez zewnętrznej instalacji odgromowej i z zasilaniem kablowym T2 wystarcza jako podstawowa ochrona w rozdzielnicy głównej. Jeśli jednak obiekt ma wyższe ryzyko, lepiej od razu przewidzieć układ T1+T2, zamiast liczyć, że sam drugi stopień załatwi wszystko.
| Rozwiązanie | Kiedy ma sens | Mocna strona | Ograniczenie |
|---|---|---|---|
| T2 | Budynek o umiarkowanej ekspozycji, bez LPS lub jako drugi stopień ochrony | Dobrze radzi sobie z przepięciami pośrednimi i łączeniowymi | Nie jest przeznaczony do przyjmowania bezpośrednich udarów piorunowych |
| T1+T2 | Obiekty z zewnętrzną instalacją odgromową, zasilaniem napowietrznym albo wyższym ryzykiem | Łączy pierwszy i drugi stopień w jednym układzie | Jest droższy i zwykle wymaga staranniejszego projektu |
| T3 | Bezpośrednio przy wrażliwych urządzeniach | Dopinа ochronę na końcu instalacji | Nie zastępuje ochrony w rozdzielnicy |
W samym T2 zwracam też uwagę na układ połączeń. W sieciach TN-S, TN-C-S i TT najczęściej spotykam wersje 4P albo 3+1; ta druga zwykle lepiej pasuje do układów, w których neutralny i ochronny nie są traktowane identycznie. 3+1 oznacza trzy tory fazowe z odniesieniem do N oraz osobny tor N-PE, a 4P to inna topologia prowadzenia energii udaru. To nie jest detal katalogowy, tylko praktyka dopasowania do sieci i producenta. Gdy już wiem, czy szukam T2, czy raczej układu z T1, schodzę poziom niżej i sprawdzam liczby z karty katalogowej.
Na które parametry patrzę przed zakupem
W dokumentacji szukam zgodności z EN/IEC 61643-11 dla AC i z EN/IEC 61643-31 dla PV. To porządkuje dobór, bo te normy opisują nie tylko testy, ale też to, czego można oczekiwać od urządzenia w praktyce. Ja nie kupuję aparatu po samej liczbie kA. Dwa modele z podobnym In mogą chronić zupełnie inaczej, jeśli jeden ma wyższy Up, a drugi gorszą koordynację z zabezpieczeniem nadprądowym.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| Uc | Ciągłe napięcie robocze | Najczęściej 275 V w sieciach 230/400 V AC, ale zdarzają się też inne warianty zależnie od układu |
| In | Znamionowy prąd wyładowczy 8/20 μs | W domach zwykle 5-20 kA; najczęściej spotykam 10 lub 20 kA |
| Imax | Maksymalny prąd wyładowczy 8/20 μs | Typowo 20-40 kA, a w bardziej wymagających instalacjach więcej |
| Up | Poziom ochrony napięcia | Im niższy, tym lepiej; w praktyce celuję w okolice 1,5 kV lub niżej |
| Liczba biegunów i topologia | 1P, 2P, 3P, 4P, 3+1 | Musi pasować do układu sieci i schematu producenta |
| Odłącznik i sygnalizacja | Informacja o stanie modułu i bezpieczne odłączenie po zużyciu | To nie jest dodatek kosmetyczny, tylko bardzo praktyczna rzecz serwisowa |
W praktyce różnica cenowa bywa mniejsza niż różnica w funkcjonalności. W hurtowniach i sklepach widać dziś proste modele 2P mniej więcej od 60-90 zł, czteropolowe T2 zwykle od około 150-250 zł, wersje 3P+N lub 3+1 najczęściej w okolicach 300-370 zł, a warianty do PV 1000 V DC podobnie lub trochę wyżej. Układy T1+T2 startują już wyraźnie wyżej, często od kilkuset złotych i dochodzą do kilku tysięcy, gdy wchodzą mocniejsze klasy, sygnalizacja i rozbudowana konstrukcja. To właśnie dlatego cena nie jest tu najważniejszym kryterium; ważniejsze jest, czy urządzenie ma sens w konkretnej rozdzielnicy. Gdy parametry są dobrane, zostaje jeszcze montaż, a to właśnie on najczęściej psuje cały efekt.

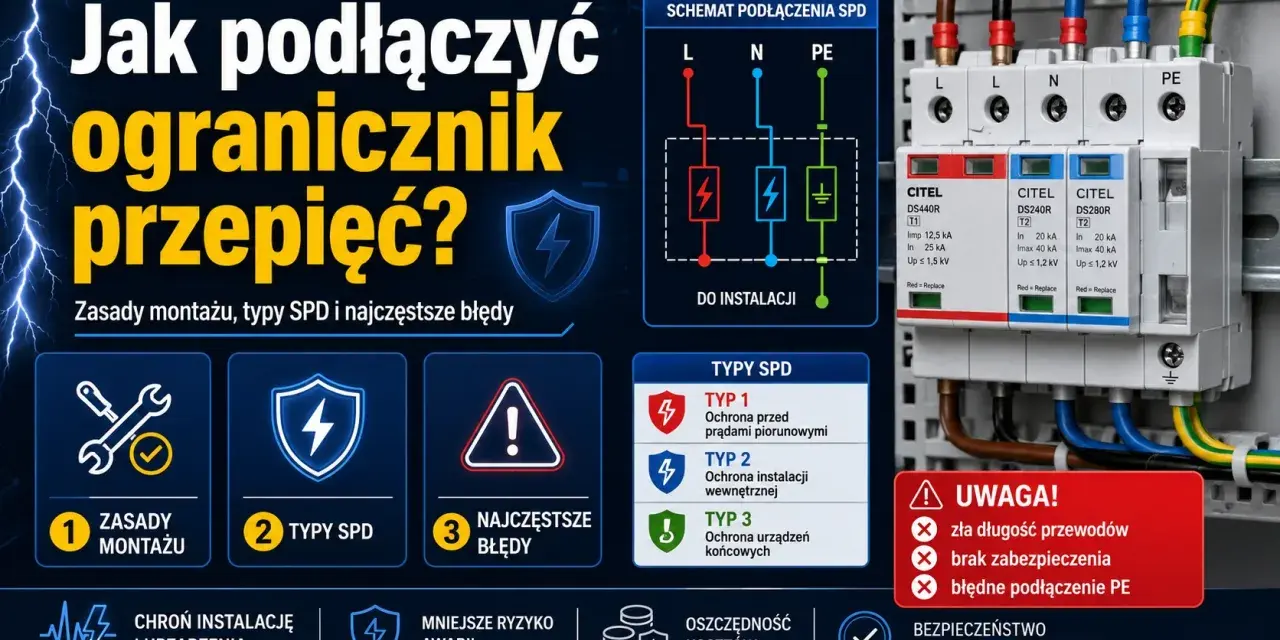

Montaż bez błędów, które psują ochronę
Najlepszy aparat przegrywa z byle jakim montażem. W praktyce największą stratę robią przewody prowadzone zbyt długo, zbyt duże pętle i wpinanie SPD „gdzie akurat było miejsce” zamiast blisko wejścia zasilania. Krótka droga do szyny PE i proste prowadzenie przewodów są ważniejsze niż kosmetyka w rozdzielnicy. Gdy montuję ochronę przeciwprzepięciową, myślę bardziej jak instalator strefowy niż jak kupujący z katalogu.
- zbyt długie przewody między SPD, szyną PE i zabezpieczeniem nadprądowym,
- brak zgodności z układem sieci i schematem producenta,
- użycie aparatu AC po stronie DC w instalacji PV,
- brak sprawdzenia, czy wymagany jest dodatkowy bezpiecznik lub wyłącznik,
- ignorowanie wskaźnika stanu po zadziałaniu ochrony.
Jeśli mam wskazać jeden błąd, który najczęściej obniża skuteczność ochrony, to są nim właśnie pętle przewodów. Większa długość połączenia zwiększa napięcie, które zostaje w instalacji, więc moduł formalnie jest obecny, ale praktycznie działa słabiej. W dobrze zrobionej rozdzielnicy różnicę robi nie sam napis na obudowie, tylko to, jak prosto i krótko energia ma drogę do uziemienia. Gdy montaż jest przemyślany, zostaje już tylko pytanie, ile to kosztuje i kiedy T2 przestaje być wystarczające.
Ile to kosztuje i kiedy T2 nie wystarczy
W budżecie modernizacji to niewielki wydatek, ale różnice cenowe są realne. Ja traktuję tę pozycję jak ubezpieczenie dla elektroniki: tani moduł nie zawsze jest najlepszy, ale brak modułu zwykle kosztuje więcej po pierwszej awarii. Przy termomodernizacji, montażu PV, pompy ciepła albo wallboxa to jeden z tych elementów, które warto wpisać do projektu od razu, a nie dorzucać po odbiorze.
| Rozwiązanie | Typowe widełki samego aparatu | Kiedy opłaca się dopłacić |
|---|---|---|
| Prosty T2 2P | około 60-150 zł | Gdy potrzebuję podstawowej ochrony w niewielkiej rozdzielnicy |
| T2 4P lub 3+1 | około 150-370 zł | Gdy instalacja jest większa, wielofazowa albo wymaga lepszego dopasowania do sieci |
| T2 do PV DC | około 330-370 zł | Gdy chronię stronę DC i potrzebuję wersji zgodnej z wymaganiami instalacji fotowoltaicznej |
| T1+T2 | zwykle od około 800 zł do ponad 3000 zł | Gdy budynek ma wyższą ekspozycję, LPS albo zasilanie napowietrzne |
Mój praktyczny skrót jest prosty: jeśli budynek ma zasilanie kablowe, nie ma zewnętrznej instalacji odgromowej i nie stoi w bardzo trudnym miejscu, T2 zwykle jest dobrym punktem startu. Jeśli dochodzi LPS, linia napowietrzna albo wyższe ryzyko bezpośredniego udaru, przechodzę na T1+T2. W fotowoltaice patrzę osobno na stronę AC i DC, a przy długich odcinkach kablowych dokładam ochronę bliżej drugiego końca przewodu. Właśnie tak traktuję ochronę przepięciową: nie jako dodatek, tylko jako mały koszt przy dużym ryzyku. Gdy rozdzielnica ma chronić także pompę ciepła, falownik PV albo ładowarkę samochodu, ten element powinien być zaplanowany razem z całą instalacją, a nie doklejony po fakcie.
