W dobrze zaprojektowanej instalacji elektrycznej liczy się nie tylko liczba obwodów, ale też miejsce na zabezpieczenia, ochronę przepięciową i przyszłą rozbudowę. Właśnie dlatego rozdzielnica modułowa nie powinna być dobierana „na styk”, bo później każdy dodatkowy obwód oznacza kłopot i niepotrzebne koszty. Poniżej pokazuję, jak ją czytać, jak dobrać wielkość, co warto przewidzieć w środku i ile realnie kosztuje rozsądny wybór w domu lub mieszkaniu.
Najkrótsza droga do sensownego wyboru
- Najpierw policz obwody, a dopiero potem wybieraj obudowę i liczbę rzędów.
- W domu lepiej zostawić 20-30% rezerwy miejsca, niż kupić rozdzielnicę „na styk”.
- Do środka zwykle trafiają wyłączniki nadprądowe, różnicówki, ogranicznik przepięć i wyłącznik główny.
- Natynkowa jest prostsza w montażu, podtynkowa lepiej wygląda, a IP65 ma sens głównie tam, gdzie jest kurz, wilgoć lub montaż na zewnątrz.
- W aktualnych ofertach same obudowy zaczynają się mniej więcej od 200 zł, ale kompletna rozdzielnica z aparaturą kosztuje już wyraźnie więcej.
Czym jest rozdzielnica modułowa i kiedy ma sens
To po prostu uporządkowana obudowa na aparaty elektryczne montowane na szynie TH, czyli standardowym profilu, do którego wpina się większość zabezpieczeń. W praktyce mieści wyłączniki nadprądowe, różnicówki, ograniczniki przepięć, liczniki energii, przekaźniki czy styczniki. Standardowy moduł ma 17,5 mm szerokości, więc pojemność liczy się bardzo konkretnie, a nie „na oko”.
W budownictwie mieszkaniowym spotyka się małe obudowy projektowane nawet do prądów rzędu 63 A, co dobrze pokazuje ich typowe zastosowanie: mieszkania, domy, małe lokale usługowe i obiekty, w których nie potrzeba jeszcze przemysłowej szafy sterowniczej. Przy zakupie zwracam uwagę, czy producent deklaruje zgodność z PN-EN 61439-3 dla rozdzielnic do instalacji mieszkaniowych, bo to sensowny punkt odniesienia, a nie detal marketingowy.
Najprościej mówiąc: dobrze dobrana obudowa elektryczna ma być bezpieczna, logiczna w układzie i zostawiać miejsce na przyszłość. Skoro wiadomo już, co ma się znaleźć w środku, pozostaje najtrudniejsza decyzja: jak dużą obudowę wybrać, żeby nie zabrakło miejsca po pierwszym remoncie.
Jak dobrać wielkość, żeby nie zabrakło miejsca po roku
Ja zaczynam od policzenia obwodów i doliczenia rezerwy. W domu jednorodzinnym lub mieszkaniu po remoncie bardzo łatwo przybywa kolejny obwód, bo pojawia się klimatyzacja, płyta indukcyjna, pompa ciepła, fotowoltaika albo ładowarka do auta. Dlatego 20-30% wolnego miejsca to nie luksus, tylko praktyka, która oszczędza nerwy i przeróbki.
| Liczba modułów | Dla kogo | Co zwykle się mieści | Mój komentarz |
|---|---|---|---|
| 12-18 | Małe mieszkanie, prosty układ | Główny wyłącznik, kilka wyłączników nadprądowych, jedna różnicówka | Wystarczy tylko wtedy, gdy instalacja nie będzie szybko rosła. |
| 24-36 | Mieszkanie 2-3 pokojowe, mały dom | Więcej obwodów, ogranicznik przepięć, kilka RCD albo RCBO | To rozsądny poziom wyjściowy dla nowej instalacji domowej. |
| 48-72 | Dom jednorodzinny z rozbudową | Rezerwa pod automatykę, PV, pompę ciepła, EV i dodatkowe zabezpieczenia | Najmniej żałuję właśnie takiego zapasu, bo w praktyce szybko się zwraca. |
Wybieram też sposób montażu. Obudowa natynkowa jest wygodna przy remoncie i prostsza w serwisie, bo niczego nie trzeba głęboko osadzać w ścianie. Podtynkowa wygląda lepiej we wnętrzu, ale wymaga więcej przygotowania i nie wybacza błędów w zabudowie. Jeśli instalacja ma pracować w warunkach trudniejszych niż suchy korytarz, zwracam uwagę na stopień ochrony: IP30/IP40 wystarcza do typowych wnętrz, a IP65 ma sens tam, gdzie pojawia się kurz, wilgoć lub montaż na zewnątrz.
| Wariant | Kiedy wybieram | Plus | Minus |
|---|---|---|---|
| Natynkowa | Remont, garaż, pomieszczenie techniczne | Szybszy montaż i łatwy dostęp | Bardziej widoczna na ścianie |
| Podtynkowa | Wykończone wnętrze, hol, komunikacja | Lepiej się komponuje z aranżacją | Wymaga miejsca w ścianie i dokładniejszego planu |
| IP30/IP40 | Typowe, suche pomieszczenia | Wystarczające do domu i mieszkania | Nie jest to rozwiązanie „na wszystko” |
| IP65 | Miejsca narażone na pył, wilgoć lub montaż na zewnątrz | Lepsza szczelność i większa odporność | Zwykle wyższa cena i większe gabaryty |
W praktyce najlepszy wybór to nie zawsze największa skrzynka, ale ta, która daje sensowny zapas bez przepłacania za niepotrzebne parametry. Gdy pojemność jest policzona, trzeba jeszcze dobrze rozmieścić aparaturę, bo to właśnie wnętrze robi różnicę w codziennym użytkowaniu.

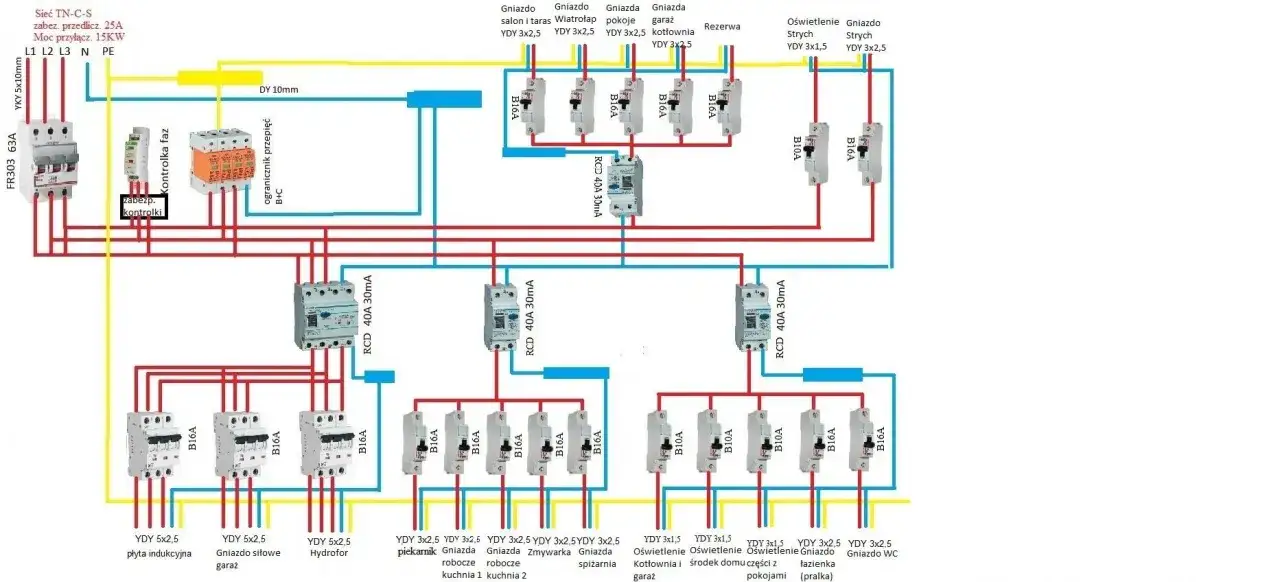

Co warto przewidzieć w środku od początku
Najczęstszy błąd, jaki widzę, to kupno pustej obudowy bez planu aparatury. Potem okazuje się, że zabrakło miejsca na ogranicznik przepięć, osobną różnicówkę dla ładowarki albo dodatkowy przekaźnik sterujący. Ja wolę od razu rozpisać, co ma się znaleźć w środku i które elementy są obowiązkowe, a które tylko ułatwiają życie.| Element | Po co jest | Kiedy warto go przewidzieć |
|---|---|---|
| Wyłącznik główny | Odcina całą instalację jednym ruchem | Przy każdym sensownie zaprojektowanym układzie |
| Wyłącznik nadprądowy | Chroni przewody przed przeciążeniem i zwarciem | Dla każdego osobnego obwodu |
| RCD, czyli różnicówka | Chroni przed prądami upływu | Zwłaszcza w obwodach gniazd, łazienek i urządzeń wilgotnych |
| RCBO | Łączy funkcję różnicówki i „eski” w jednym aparacie | Gdy brakuje miejsca i liczy się wygoda diagnostyki |
| Ogranicznik przepięć | Zmniejsza skutki przepięć w sieci | W domu jednorodzinnym praktycznie zawsze warto go rozważyć |
| Stycznik lub przekaźnik | Steruje większym obciążeniem | Przy pompie ciepła, ogrzewaniu, automatyce lub harmonogramach |
| Licznik energii | Pokazuje zużycie wybranego obwodu lub strefy | Przy fotowoltaice, najmie, pompie ciepła i rozliczeniach wewnętrznych |
Nie każdy dom potrzebuje wszystkiego z tej listy, ale miejsce na SPD i dodatkowy aparat prawie zawsze się przydaje. Do tego warto doliczyć zaślepki, porządne opisanie obwodów i sensowny układ przewodów, bo później to właśnie serwis i czytelność decydują o wygodzie użytkowania. Najlepszy projekt i tak rozbije się jednak o montaż, jeśli obudowa trafi w złe miejsce albo zabraknie porządku przy okablowaniu.
Gdzie ją zamontować i jakich błędów unikać
Miejsce montażu jest równie ważne jak sama aparatura. Rozdzielnica powinna być łatwo dostępna, sucha i na tyle wygodnie umieszczona, żeby dało się do niej podejść bez gimnastyki. Nie umieszczam jej nad źródłem ciepła, w ciasnej wnęce bez dostępu ani tam, gdzie regularnie zbiera się wilgoć. W praktyce najlepiej sprawdza się korytarz, pomieszczenie techniczne, garaż albo wydzielona część holu.
Najczęściej spotykane błędy są dość przewidywalne, ale kosztują więcej, niż się wydaje:
- zbyt mała obudowa bez rezerwy na przyszłe obwody,
- brak czytelnych opisów, przez co każda awaria zamienia się w zgadywankę,
- mieszanie różnych funkcji bez logiki, na przykład przy rozbudowie PV lub ładowarki EV,
- zbyt ciasne prowadzenie przewodów wewnątrz, co utrudnia serwis,
- dobór zbyt niskiego stopnia ochrony do warunków montażu,
- traktowanie estetyki jako dodatku, choć w domu to ona później najbardziej rzuca się w oczy.
Ja zawsze zakładam też jeden prosty test: czy ktoś inny, po pół roku albo po remoncie, zrozumie układ bez telefonu do wykonawcy. Jeśli odpowiedź brzmi „nie”, to znaczy, że warto wrócić do projektu. Gdy miejsce jest już przemyślane, pozostaje jeszcze kwestia pieniędzy, a tu różnice potrafią być naprawdę duże.
Ile to kosztuje i od czego zależą różnice
W 2026 roku ceny zaczynają się od samej obudowy, a kończą na kompletnym, opisanym i uruchomionym zestawie. Z aktualnych ofert wynika, że małe obudowy kosztują mniej więcej 200-350 zł, większe albo o podwyższonym stopniu ochrony częściej mieszczą się w widełkach 350-700 zł. Sama skrzynka to jednak dopiero początek, bo największy koszt zwykle robi aparatura i robocizna.
| Co wpływa na cenę | Typowy poziom | Co podnosi koszt |
|---|---|---|
| Sama obudowa | Około 200-700 zł | Większa liczba modułów, podtynk, IP65, lepsze drzwiczki i akcesoria |
| Aparatura ochronna | Kilkanaście do kilkudziesięciu procent całego budżetu | Więcej RCD, RCBO, SPD, wyłącznik główny, liczniki, przekaźniki |
| Montaż i uruchomienie | Od kilkuset złotych wzwyż | Stopień skomplikowania, liczba obwodów, poprawki w istniejącej instalacji |
| Kompletna rozdzielnica w mieszkaniu | Najczęściej kilka tysięcy złotych | Rozbudowany układ, większa liczba zabezpieczeń, markowa aparatura |
| Kompletna rozdzielnica w domu z PV i EV | Zwykle wyraźnie więcej niż w mieszkaniu | Dodatkowe tory zasilania, rezerwa modułów, sterowanie i monitoring |
W praktyce najwięcej sensu ma oszczędzanie na tym, co nie pogarsza bezpieczeństwa, a nie na samej pojemności. Kupienie obudowy o jeden rozmiar większej zwykle boli mniej niż wymiana całej rozdzielnicy po dołożeniu kolejnego obwodu. A skoro właśnie te nowe urządzenia najszybciej rozrastają instalację, kolejny krok to przygotowanie domu pod fotowoltaikę, pompę ciepła i ładowarkę.
Jak przygotować instalację pod fotowoltaikę, pompę ciepła i ładowarkę
Przy termomodernizacji bardzo łatwo skupić się na ociepleniu, źródle ciepła i oszczędności energii, a elektrykę zostawić na końcu. To błąd, bo nowa pompa ciepła, falownik PV czy wallbox potrzebują własnego miejsca, osobnych zabezpieczeń i sensownej rezerwy w rozdzielni. Jeśli taki dom ma działać przez lata bez przeróbek, ja od razu planuję większą obudowę i porządny układ obwodów.
W praktyce zwracam uwagę na trzy rzeczy:
- osobne tory dla urządzeń dużej mocy, żeby nie obciążać przypadkowo całej instalacji,
- miejsce na dodatkowe zabezpieczenia po stronie PV, bo instalacja fotowoltaiczna wymaga zwykle osobnego podejścia po stronie AC i DC,
- rezerwę na sterowanie i pomiary, zwłaszcza gdy wchodzi dynamiczne zarządzanie obciążeniem, licznik energii albo przekaźnik do sterowania pracą urządzeń.
Jeżeli planujesz ładowarkę do samochodu, dobrze jest od razu przewidzieć także miejsce na aparat sterujący i ewentualny pomiar prądu. Jeśli wchodzi pompa ciepła, tym bardziej nie ma sensu upychać wszystkiego „do ostatniego modułu”, bo serwis i ewentualna rozbudowa szybko pokazują, gdzie były oszczędności pozorne. Żeby nie wracać do tematu po remoncie, ja zawsze kończę projekt jednym testem: czy obudowa nadal ma sens, gdy dołożę dwa nowe obwody i jeden moduł ochrony.
Co sprawdzam przed zakupem, żeby nie wymieniać obudowy po remoncie
Na końcu robię prostą checklistę. Jeśli rozdzielnica przechodzi ją bez problemu, zwykle zostaje już tylko porządny montaż i opisanie obwodów. Jeśli nie, lepiej wrócić krok wcześniej niż później walczyć z przepełnioną szafą i przypadkowo poprowadzonymi przewodami.
- czy policzyłem wszystkie obwody i zostawiłem minimum 20% rezerwy,
- czy obudowa ma odpowiedni stopień ochrony do miejsca montażu,
- czy przewidziałem miejsce na SPD, dodatkową różnicówkę albo aparat sterujący,
- czy montaż natynkowy lub podtynkowy pasuje do warunków w budynku,
- czy układ będzie czytelny po kilku latach użytkowania, a nie tylko w dniu odbioru,
- czy planowana fotowoltaika, pompa ciepła albo ładowarka nie wymusi od razu większej obudowy.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby taka: lepiej kupić trochę większą obudowę i zostawić miejsce na przyszłość, niż oszczędzić na dwóch rzędach i po roku przebudowywać całą instalację. W elektryce najtańsze rozwiązanie to często to, którego nie trzeba poprawiać.
