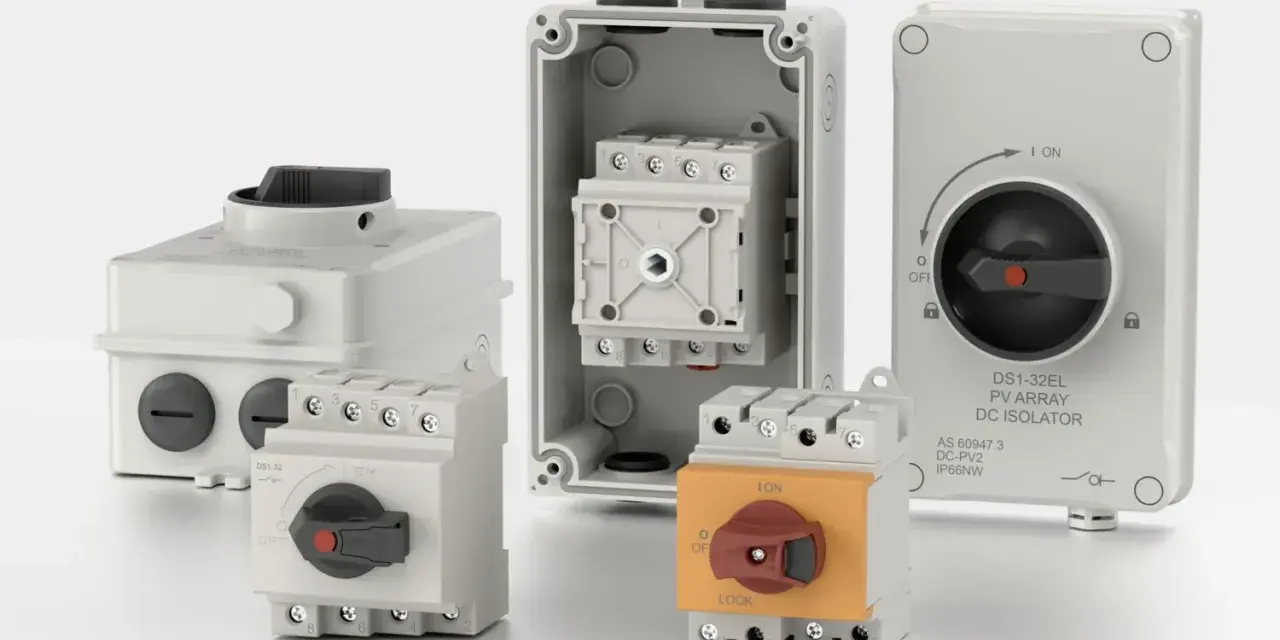

Rozłącznik dc jest jednym z tych elementów, których nie widać na co dzień, ale od których zależy bezpieczeństwo całej instalacji. W praktyce służy do pewnego odseparowania obwodu stałoprądowego, najczęściej w fotowoltaice, magazynach energii i innych układach DC. W tym tekście wyjaśniam, jak działa, czym różni się od zwykłego wyłącznika, jak go dobrać i jakich błędów unikać przy montażu.
Najważniejsze rzeczy, które warto sprawdzić przed zakupem i montażem
- Sprawdź napięcie maksymalne obwodu na mrozie, nie tylko moc instalacji.
- Dobierz aparat do prądu sekcji i do tego, czy ma rozłączać pod obciążeniem.
- Do PV szukaj oznaczeń typu IEC 60947-3 oraz kategorii pracy w DC, np. DC-21B lub DC-PV2.
- Na zewnątrz liczy się szczelna obudowa, zwykle minimum IP65, i poprawny dławik kablowy.
- Rozłącznik nie zastępuje zabezpieczenia nadprądowego; jeśli obwód tego wymaga, potrzebne są bezpieczniki lub inny aparat ochronny.
Czym jest aparat do prądu stałego i kiedy go potrzebujesz
To nie jest zwykły przełącznik do odcinania zasilania. Taki aparat ma umożliwić bezpieczne rozłączenie obwodu stałoprądowego podczas serwisu, przeglądu, wymiany falownika albo interwencji awaryjnej. W instalacjach PV trafia zwykle na stronę DC przy falowniku, w string boxie, w rozdzielnicy polowej albo w sekcji magazynu energii. Rozłączenie nie oznacza automatycznie ochrony przed przeciążeniem czy zwarciem.
Ja patrzę na ten element jak na punkt serwisowy całej instalacji. Jeśli trzeba szybko odciąć fragment układu bez rozkręcania torów kablowych, dobrze dobrany aparat oszczędza czas i ogranicza ryzyko pomyłki. Kiedy już wiemy, po co istnieje, warto zrozumieć, dlaczego jego konstrukcja różni się od aparatu do AC.
Dlaczego prąd stały wymaga innego łącznika niż prąd przemienny
W prądzie przemiennym łuk elektryczny łatwiej wygasić, bo przebieg okresowo przechodzi przez zero. W DC tego punktu nie ma, więc rozłączanie jest trudniejsze i bardziej wymagające dla samego aparatu. To właśnie dlatego w urządzeniach do obwodów stałoprądowych stosuje się większe odstępy styków, odpowiednie komory gaszeniowe i często kilka biegunów połączonych w taki sposób, żeby skuteczniej przerwać łuk.
| Cecha | DC | AC |
|---|---|---|
| Przebieg prądu | Stały, bez przejścia przez zero | Okresowy, z naturalnymi zerami |
| Gaszenie łuku | Trudniejsze, wymaga specjalnej konstrukcji | Łatwiejsze dzięki zerom prądu |
| Dobór aparatu | Liczy się nie tylko amperaż, ale też napięcie DC i kategoria pracy | Najczęściej większy nacisk na prąd i klasę AC |
| Ryzyko błędu | Duże, jeśli użyje się aparatu bez ratingu DC | Mniejsze, choć nadal ważny jest poprawny dobór |
Dlatego w praktyce patrzę na oznaczenia typu 600, 1000 albo 1500 V DC oraz na kategorię użytkową przewidzianą dla instalacji fotowoltaicznych, a nie tylko na sam prąd znamionowy. Sam napis o dużej liczbie amperów nie wystarcza, jeśli aparat nie jest zaprojektowany do bezpiecznego rozłączania obwodu stałoprądowego. I właśnie tu pojawia się najczęstsze nieporozumienie: rozłącznik, wyłącznik i odłącznik bezpiecznikowy nie są zamienne.
Rozłącznik, wyłącznik nadprądowy i odłącznik bezpiecznikowy nie robią tego samego
W rozmowach o elektryce te nazwy często mieszają się ze sobą, a to prosta droga do złego doboru. W skrócie: rozłącznik służy do izolacji i bezpiecznego odcięcia sekcji, wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem, a odłącznik bezpiecznikowy łączy funkcję rozłączania z ochroną realizowaną przez wkładki topikowe.
| Aparat | Co robi | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Rozłącznik | Izoluje sekcję i pozwala ją bezpiecznie odłączyć | PV, magazyny energii, serwis, awaryjne odcięcie | Sam z siebie nie zapewnia ochrony nadprądowej |
| Wyłącznik nadprądowy | Chroni obwód przed przeciążeniem i zwarciem | Rozdzielnice, obwody końcowe, część układów DC po stronie pomocniczej | Nie każdy model nadaje się do częstego rozłączania pod obciążeniem w DC |
| Odłącznik bezpiecznikowy | Izoluje i zapewnia ochronę przez bezpieczniki | String boxy, combinery, większe prądy i wymagania selektywności | Wymaga prawidłowego doboru wkładek i obsługi serwisowej |
W małej instalacji domowej często wystarcza osobny aparat izolacyjny przy falowniku, ale gdy w grę wchodzą większe prądy, wiele stringów albo magazyn energii, bezpieczniki i selektywność zaczynają mieć znaczenie większe niż wygoda prostego montażu. Jeśli dziś miałbym doradzać inwestorowi, to powiedziałbym wprost: najpierw ustal funkcję aparatu, a dopiero później wybieraj model. Gdy już wiesz, który typ jest potrzebny, dobór sprowadza się do kilku liczb i kilku praktycznych detali.
Jak dobrać model do fotowoltaiki, magazynu energii lub ładowarki DC
W praktyce nie zaczynam od marki. Najpierw sprawdzam kilka parametrów, bo to one decydują, czy aparat będzie bezpieczny i użyteczny w danej instalacji. Najwięcej błędów bierze się z założenia, że skoro urządzenie „pasuje” wymiarami, to będzie dobre również elektrycznie.
| Parametr | Na co patrzeć | Praktyczny komentarz |
|---|---|---|
| Napięcie znamionowe | 600, 1000 albo 1500 V DC | W domowej PV często wystarcza 1000 V DC, ale napięcie jałowe stringu trzeba liczyć dla najniższej temperatury |
| Prąd znamionowy | Dobór do prądu sekcji, a nie do samej mocy paneli | W pojedynczych stringach często spotyka się 16–32 A, a przy większych torach wspólnych prądy są wyraźnie wyższe |
| Liczba biegunów | 2P, 4P lub więcej | Zależy od topologii układu i zaleceń producenta falownika albo systemu magazynowania |
| Kategoria użytkowa | DC-21B, DC-PV2 lub podobne oznaczenie do pracy w PV | To ważniejsza wskazówka niż samo ogólne „DC” na tabliczce |
| Stopień ochrony | IP65 na zewnątrz, niższy tylko w chronionej obudowie | Pył, wilgoć i promieniowanie UV potrafią skrócić życie aparatu szybciej niż przeciążenie |
| Zakres temperatur pracy | Wartość zgodna z miejscem montażu | Na dachu i w nieogrzewanej hali temperatura ma realny wpływ na trwałość styków i obudowy |
Największy błąd to patrzenie wyłącznie na prąd roboczy. W PV napięcie rośnie na mrozie, więc zapas napięciowy jest równie ważny jak ampery. Drugi błąd to kupowanie aparatu bez jasnego potwierdzenia, że wolno nim rozłączać pod obciążeniem. Jeśli mam cień wątpliwości, wolę urządzenie wyraźnie przeznaczone do fotowoltaiki niż uniwersalny model dobrany „na styk”.
Najczęstsze błędy przy montażu, które później kosztują najwięcej
Najczęściej widzę nie błędy spektakularne, tylko drobne oszczędności, które po kilku miesiącach zamieniają się w problem. W układach DC taka drobna oszczędność potrafi być po prostu niebezpieczna.
- Zastosowanie aparatu AC w obwodzie DC. Mechanicznie może pasować, ale elektrycznie nie ma gwarancji bezpiecznego gaszenia łuku.
- Za małe napięcie znamionowe. To szczególnie groźne w PV, bo napięcie stringu zmienia się wraz z temperaturą i warunkami pracy.
- Luz na zaciskach. Niedokręcony przewód w DC potrafi grzać się długo, zanim zobaczysz pierwszy wyraźny objaw awarii.
- Nieodpowiednia obudowa. Zbyt niski stopień ochrony, słabe dławnice albo brak odporności na UV szybko kończą się degradacją aparatu.
- Rozłączanie pod obciążeniem bez potwierdzenia producenta. Jeśli urządzenie nie ma takiej zdolności, lepiej tego nie próbować.
- Brak czytelnego oznaczenia. W serwisie liczy się jednoznaczne ON/OFF, a nie zgadywanie po pozycji dźwigni.
Ja zawsze sprawdzam moment dokręcenia po pierwszym cyklu pracy, bo to tani sposób na uniknięcie późniejszego przegrzewania. W większych instalacjach dochodzi jeszcze kwestia segregacji kabli i prowadzenia przewodów tak, żeby nie podnosić temperatury w obudowie. To wszystko sprawdza się już na etapie odbioru, bo późniejsza poprawka zwykle kosztuje więcej niż porządny dobór na początku.
Co sprawdzam przed oddaniem instalacji do pracy
Przed uruchomieniem nie ograniczam się do tego, czy aparat „zaskakuje” na dźwigni. Dla mnie liczy się komplet małych rzeczy, które decydują o tym, czy instalacja będzie działała stabilnie, czy tylko przejdzie pierwszy test bez błędu.
| Co sprawdzam | Dlaczego to ważne |
|---|---|
| Opis pozycji ON/OFF i możliwość blokady w pozycji wyłączonej | Ułatwia bezpieczny serwis i zmniejsza ryzyko przypadkowego załączenia |
| Zgodność napięcia, prądu i kategorii pracy z projektem | Chroni przed doborem aparatu „na oko” |
| Dokręcenie zacisków zgodnie z kartą katalogową | Zapobiega grzaniu się połączeń i spadkom niezawodności |
| Szczelność obudowy i dławików kablowych | Ogranicza wpływ wilgoci, pyłu i zabrudzeń |
| Płynność przełączenia bez nietypowego oporu | Wcześnie wykrywa uszkodzenie mechanizmu albo zużycie styków |
| Kontrola termowizyjna przy obciążeniu w większych układach | Pozwala wyłapać punktowy wzrost temperatury, zanim stanie się awarią |
Przy eksploatacji wracam do tych samych punktów przynajmniej przy corocznym przeglądzie instalacji PV albo podczas serwisu falownika. W praktyce to właśnie wtedy wychodzi, czy aparat był tylko formalnie dobrany, czy naprawdę pracuje w warunkach, do których został przewidziany. Jeśli te elementy są spełnione, aparat przestaje być tylko częścią rozdzielnicy, a staje się realnym zabezpieczeniem pracy całego układu.
Dlaczego ten mały element ma duży wpływ na bezpieczeństwo całej instalacji
Z mojego punktu widzenia dobrze dobrany aparat do DC robi trzy rzeczy: pozwala bezpiecznie serwisować instalację, ogranicza ryzyko łuku i upraszcza diagnostykę. W praktyce to właśnie on często decyduje, czy awaria kończy się krótką przerwą, czy długim szukaniem problemu.
Jeśli miałbym zostawić jedną zasadę, brzmiałaby prosto: najpierw sprawdź napięcie i typ obciążenia, potem kategorię pracy i obudowę, a dopiero na końcu cenę i gabaryt. W energetyce odnawialnej takie priorytety naprawdę robią różnicę, zwłaszcza gdy instalacja pracuje przez lata w zmiennych warunkach pogodowych. W dobrze zaprojektowanym układzie ten element nie zwraca na siebie uwagi, ale właśnie dlatego jest dobrze dobrany.
