To tekst o tym, co generuje energię bierną pojemnościową, kiedy robi się z tego koszt i jak rozwiązać problem bez zgadywania. W praktyce najczęściej chodzi o nowoczesne urządzenia elektroniczne, długie okablowanie, zbyt mocną kompensację albo instalację po modernizacji, która zaczęła pracować inaczej niż dawniej. Pokażę to po ludzku: od fizyki zjawiska, przez typowe źródła, aż po to, co faktycznie warto zrobić w domu, firmie i przy fotowoltaice.
Najkrócej rzecz ujmując
- Moc bierna pojemnościowa powstaje wtedy, gdy instalacja oddaje energię związaną z elementami pojemnościowymi do sieci, zamiast zamieniać ją na pracę użyteczną.
- Najczęściej generują ją zasilacze impulsowe, ładowarki, oświetlenie LED, UPS-y, falowniki, długie trasy kablowe i zbyt mocna kompensacja kondensatorowa.
- W Polsce opłaty za ten składnik rachunku dotyczą głównie firm, nie gospodarstw domowych, ale problem może dotyczyć także obiektów z fotowoltaiką i rozbudowaną automatyką.
- Jeśli instalacja oddaje do sieci zbyt dużo energii biernej pojemnościowej, zwykle trzeba zastosować dławiki kompensacyjne, a nie kolejne kondensatory.
- Najlepszy punkt wyjścia to pomiar profilu obciążenia, sprawdzenie tgφ i ocena, czy problem pojawił się po modernizacji budynku albo wymianie urządzeń.
Czym jest energia bierna pojemnościowa i dlaczego w ogóle powstaje
W instalacji prądu przemiennego energia bierna pojawia się tam, gdzie napięcie i prąd nie są idealnie „zsynchronizowane”. W przypadku charakteru pojemnościowego energia gromadzi się w polu elektrycznym i wraca do sieci, zamiast zostać wykorzystana do wykonania pracy. To nie jest więc dodatkowy „użyteczny prąd”, tylko przepływ, który obciąża sieć, liczniki i transformację energii.
Najprościej rozumiem to tak: urządzenie może pobierać energię czynną, czyli tę, którą zamienia na światło, ruch albo ciepło, ale jednocześnie potrzebuje składowej biernej do swojego działania. Gdy układ ma charakter pojemnościowy, zamiast pobierać ją w typowy sposób, zaczyna ją oddawać do sieci. W praktyce widać to po wskaźniku tgφ, który przy nadmiarze energii biernej pojemnościowej schodzi w stronę wartości ujemnych.
| Cecha | Moc bierna pojemnościowa | Moc bierna indukcyjna |
|---|---|---|
| Kierunek przepływu | Oddawanie energii do sieci | Pobór energii z sieci |
| Typowy efekt w sieci | Wzrost napięcia i ryzyko przekompensowania | Spadek napięcia i większy pobór prądu |
| Najczęstsze źródła | LED, zasilacze, falowniki, długie kable, kondensatory | Silniki, transformatory, klimatyzacja, urządzenia chłodnicze |
| Typowa korekta | Dławiki kompensacyjne | Baterie kondensatorów |
To rozróżnienie jest ważne, bo bardzo łatwo pomylić objawy i zastosować złe rozwiązanie. A od tego już tylko krok do wyższych kosztów albo gorszej jakości napięcia w całym obiekcie. Z tej podstawy wynika następne pytanie: które urządzenia naprawdę robią ten problem w codziennej instalacji?
Co najczęściej ją generuje w instalacji
W materiałach branżowych i w praktyce eksploatacyjnej powtarzają się te same grupy odbiorników. Jak podaje TAURON Dystrybucja, do źródeł energii biernej pojemnościowej należą między innymi zasilacze komputerowe, ładowarki i oświetlenie LED. I to właśnie ta trójka bardzo często odpowiada za zaskoczenie po modernizacji budynku.
| Źródło | Dlaczego generuje składową pojemnościową | Co to oznacza w praktyce |
|---|---|---|
| Zasilacze impulsowe i ładowarki | Wewnątrz pracują kondensatory i układy prostująco-filtrujące | Problem rośnie, gdy takich odbiorników jest dużo naraz, np. w biurach, sklepach i serwerowniach |
| Oświetlenie LED | Sterowniki LED i filtry wejściowe zmieniają profil poboru energii | Po wymianie starego oświetlenia na LED instalacja potrafi pracować zupełnie inaczej niż wcześniej |
| UPS-y i zasilanie awaryjne | Układy energoelektroniczne z filtrami i magazynowaniem po stronie wejściowej | W IT i automatyce występuje to często, bo sprzęt pracuje niemal bez przerwy |
| Falowniki i przekształtniki | Elektronika mocy oraz filtry generują dodatkowe składowe reaktywne | Istotne w fotowoltaice, napędach i klimatyzacji z regulacją falownikową |
| Długie linie kablowe | Każdy kabel ma własną pojemność rozproszoną | Im większy obiekt i im dłuższe trasy, tym większa szansa na nadmiar energii biernej pojemnościowej |
| Zbyt mocna kompensacja kondensatorowa | Układ zamiast równoważyć, zaczyna oddawać energię bierną do sieci | To klasyczny przypadek przekompensowania po modernizacji lub zmianie profilu obciążenia |
W praktyce rzadko winne jest jedno urządzenie. Zwykle to suma drobnych źródeł: kilka stref LED, komputerowe zasilacze, falownik, chłodzenie i długie okablowanie. Gdy takie elementy spotkają się w jednej instalacji, energia bierna pojemnościowa zaczyna się kumulować szybciej, niż inwestor się spodziewa. I właśnie dlatego po modernizacji budynku temat potrafi wyjść dopiero na rachunku.
Dlaczego po modernizacji problem pojawia się częściej
To jeden z najbardziej niedocenianych scenariuszy. Stara instalacja mogła przez lata pracować „w miarę spokojnie”, a po wymianie oświetlenia, dołożeniu fotowoltaiki albo przejściu na elektronikę sterowaną falownikami nagle pojawia się inny bilans mocy. Zmienia się nie tylko zużycie kWh, ale też charakter pracy całego układu.
Najczęstszy błąd wygląda podobnie: ktoś wymienia tradycyjne odbiorniki na LED i nowoczesne zasilanie, ale zostawia starą baterię kondensatorów ustawioną pod poprzednie obciążenie. Efekt? Układ zostaje przekompensowany i zamiast pomagać, zaczyna oddawać do sieci nadmiar energii biernej pojemnościowej. To szczególnie częste w halach, sklepach i biurach po gruntownym remoncie.
Drugi ważny przypadek to fotowoltaika. W instalacjach z falownikami, zwłaszcza przy długich trasach kablowych i niskim chwilowym obciążeniu budynku, napięcie może rosnąć, a sieć staje się bardziej wrażliwa na składową pojemnościową. W praktyce może to utrudniać oddawanie energii czynnej, a w skrajnym przypadku powodować wyłączenia zabezpieczeń nadnapięciowych. To już nie jest tylko kwestia faktury, ale też stabilności pracy obiektu.
Dlatego przy każdej modernizacji patrzę na moc bierną razem z bilansem energii, a nie jako osobny, nudny dodatek. Ten sam remont może poprawić efektywność energetyczną i jednocześnie stworzyć nowy problem w sieci wewnętrznej, jeśli nikt nie sprawdzi parametrów po uruchomieniu. Naturalnym kolejnym krokiem jest więc rozpoznanie, czy problem rzeczywiście widać na rachunku i w pomiarach.
Jak rozpoznać problem na rachunku i w pomiarach

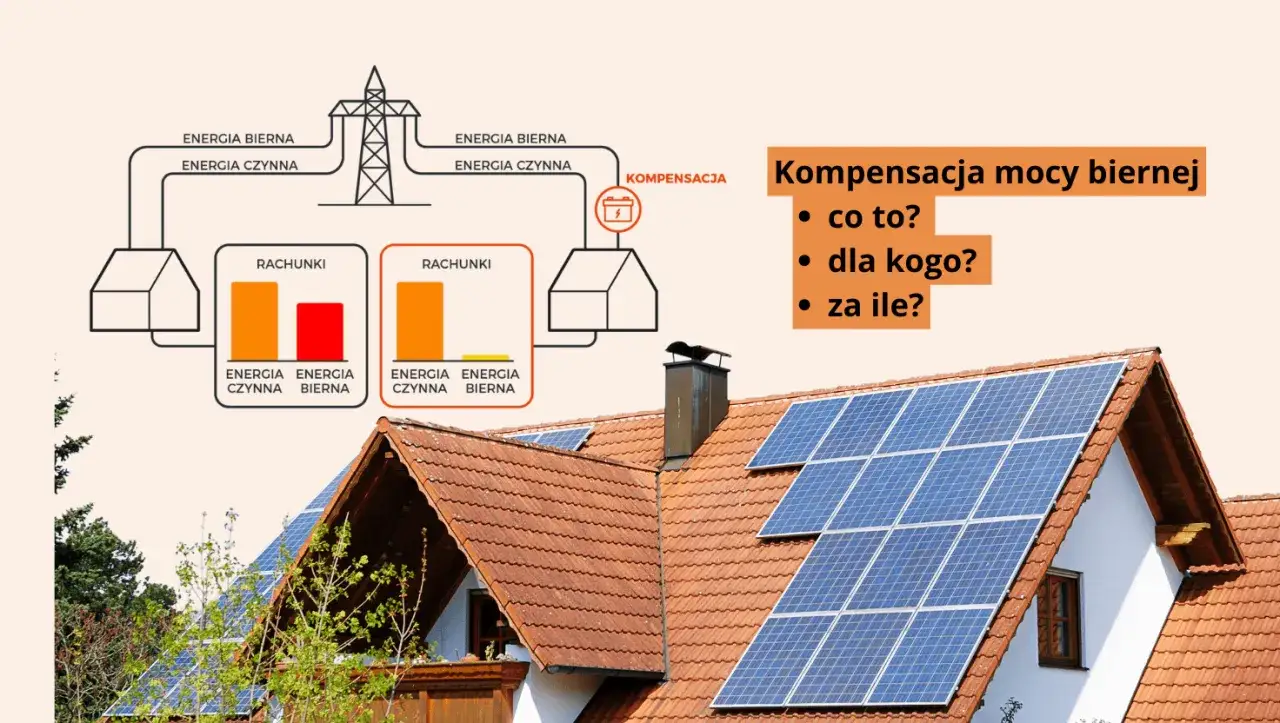

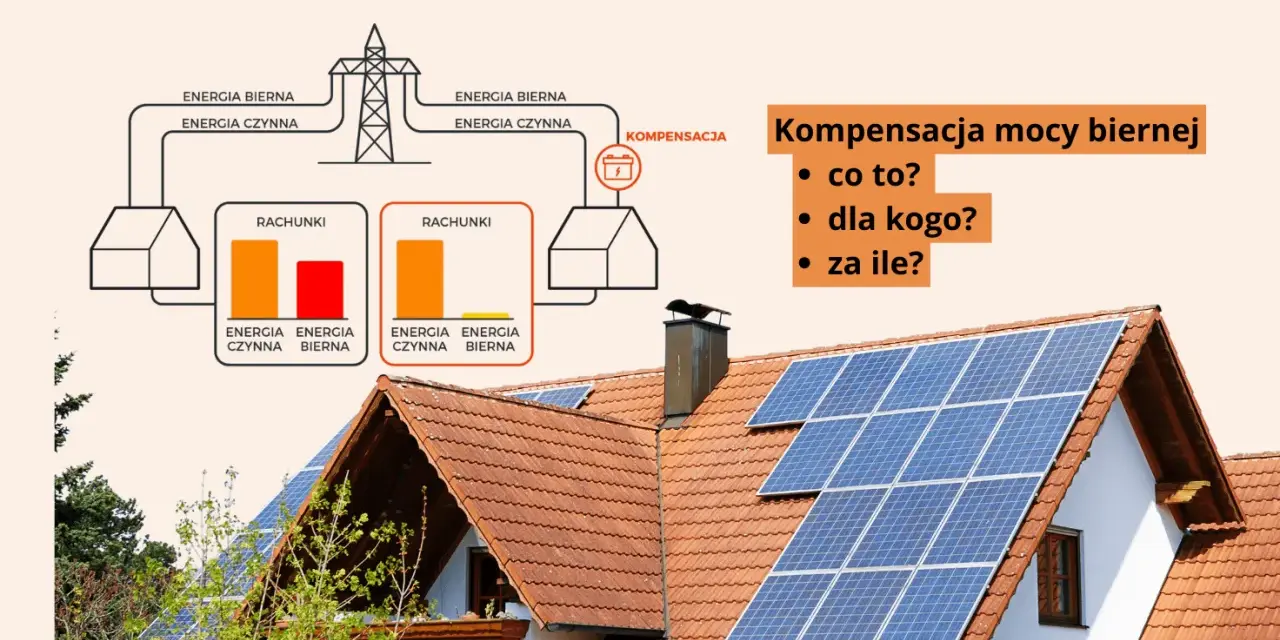

Jak podaje TAURON Dystrybucja, opłata za energię bierną nie dotyczy gospodarstw domowych, ale może obciążać klientów biznesowych, jeśli przekroczą parametry zapisane w umowie lub taryfie. W praktyce najważniejszy jest współczynnik tgφ: jeśli instalacja zaczyna oddawać do sieci energię bierną pojemnościową, to właśnie tam najczęściej widać pierwszy sygnał ostrzegawczy.
| Objaw | Co może oznaczać | Pierwszy ruch |
|---|---|---|
| Opłata za energię bierną pojawia się mimo spadku zużycia kWh | Zmienił się profil obciążenia, a instalacja została przekompensowana | Sprawdź, czy po modernizacji nie został stary układ kompensacyjny |
| Problem nasila się przy małym obciążeniu, np. nocą | Za duży udział pojemności w stosunku do poboru czynnego | Zweryfikuj działanie baterii kondensatorów i ustawienia falowników |
| Napięcie w obiekcie bywa wyższe niż zwykle | Układ może oddawać pojemnościową składową do sieci | Wykonaj pomiar jakości energii w punkcie przyłączenia |
| Rachunek rośnie po wymianie oświetlenia na LED | Nowe sterowniki LED zmieniły charakter reaktywny instalacji | Porównaj profile pracy przed i po modernizacji |
| Falownik PV często ogranicza pracę lub się odłącza | Sieć jest zbyt „lekka” pojemnościowo i napięcie zaczyna rosnąć | Sprawdź konfigurację falownika i warunki przyłączenia |
Tu przydaje się analiza nie tylko licznika, ale też godzin występowania problemu. Jeśli nadmiar biernej pojemnościowej pojawia się przy niskim poborze czynnym, winowajcą bywa często automatyka, nocna praca LED, zasilacze standby albo niedopasowana kompensacja. Gdy już wiadomo, że problem istnieje, można dobrać właściwy sposób ograniczenia zamiast działać „na wyczucie”.
Jak ograniczyć nadmiar bez pogorszenia sytuacji
Najważniejsza zasada jest prosta: dla mocy biernej pojemnościowej nie dokłada się kolejnych kondensatorów. To dobry kierunek przy obciążeniu indukcyjnym, ale tutaj zwykle tylko pogłębia problem. W takim przypadku stosuje się dławiki kompensacyjne, czyli elementy o charakterze indukcyjnym, które równoważą nadmiar pojemności.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Dławiki kompensacyjne | Gdy instalacja oddaje zbyt dużo energii biernej pojemnościowej | Trzeba dobrać moc i stopniowanie do realnego profilu obciążenia |
| Automatyczny układ kompensacji | Gdy obciążenie zmienia się w ciągu dnia | Wymaga poprawnej nastawy regulatora i okresowej kontroli |
| Wyłączenie albo korekta starej baterii kondensatorów | Po modernizacji oświetlenia, automatyki lub PV | To często pierwszy, najtańszy krok, a nie zakup nowego sprzętu |
| Filtr aktywny | Gdy problemowi biernej towarzyszą harmoniczne i zakłócenia z elektroniki mocy | Rozwiązanie droższe, ale precyzyjniejsze w złożonych instalacjach |
W praktyce najlepiej działa sekwencja: pomiar, identyfikacja źródeł, korekta nastaw, dopiero potem zakup urządzeń. Dobrze jest też sprawdzić, czy instalacja nie pracuje w trybie mieszanym, gdzie część obciążenia ma charakter pojemnościowy, a część indukcyjny. Wtedy liczy się nie tylko sama moc urządzenia, ale też to, kiedy i w jakiej konfiguracji ono pracuje.
Jeśli układ ma dużo elektroniki, falowników i IT, sensowny jest przegląd wykonany przez osobę z odpowiednimi kwalifikacjami. To nie jest miejsce na przypadkowe dobieranie dławika „na oko”, bo źle dopasowany układ może generować kolejne wahania napięcia albo pogorszyć warunki pracy falownika. Po tej stronie tematu zostaje jeszcze pytanie praktyczne: jak podejść do tego w różnych typach obiektów.
Co sprawdzić najpierw w domu, firmie i przy fotowoltaice
W domu jednorodzinnym opłata za energię bierną zwykle nie jest osobnym problemem na rachunku, ale przy większej instalacji z fotowoltaiką, klimatyzacją, ładowarką EV czy rozbudowaną automatyką warto patrzeć na bilans całego układu. W firmie sprawa jest prostsza, choć mniej przyjemna: jeśli obiekt generuje nadmiar pojemnościowej składowej, rachunek zaczyna to pokazywać szybciej niż ktokolwiek by chciał.
- Biuro i retail - najpierw sprawdziłbym oświetlenie LED, zasilacze komputerowe, UPS-y i pracę po godzinach, bo tam często kumuluje się niewidoczny nadmiar.
- Hala po modernizacji - warto zweryfikować, czy stara kompensacja kondensatorowa nadal pasuje do nowych odbiorników.
- Obiekt z fotowoltaiką - trzeba sprawdzić parametry falownika, długość przewodów AC i to, czy napięcie nie rośnie przy małym poborze.
- Warsztat lub mały zakład - duże znaczenie mają sprężarki, klimatyzacja, elektronarzędzia z falownikami i układ rozdziału obwodów.
- Serwerownia lub zaplecze IT - tu problem zwykle budują zasilacze impulsowe, UPS-y i ciągła praca w trybie standby.
Najbardziej użyteczna zasada brzmi: zanim kupisz jakiekolwiek urządzenie kompensacyjne, sprawdź, czy problem pojawia się przy małym obciążeniu, po modernizacji albo tylko w wybranych godzinach. To zwykle od razu pokazuje, czy potrzebujesz korekty nastaw, dławika, czy może po prostu wyłączenia starego układu, który przestał pasować do rzeczywistej instalacji. Właśnie od tego zacząłbym każdą sensowną diagnozę.
Najpierw pomiar, potem kompensacja
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: nie walczyć z energią bierną pojemnościową wyłącznie po objawach. Najwięcej błędów widzę wtedy, gdy ktoś patrzy tylko na sam fakt opłaty i od razu zamawia sprzęt, zamiast sprawdzić, co dokładnie generuje problem oraz czy nie zmienił się profil pracy całej instalacji.
Najrozsądniejsza kolejność jest taka: najpierw pomiar tgφ i rozkładu obciążeń, potem identyfikacja źródeł, następnie korekta istniejącej kompensacji, a dopiero na końcu dobór nowych urządzeń. W obiektach po termomodernizacji, po wymianie oświetlenia na LED albo po dołożeniu PV to podejście oszczędza zwykle więcej czasu i pieniędzy niż szybki zakup „na wszelki wypadek”.
Jeżeli chcesz dobrze zamknąć ten temat, zacznij od sprawdzenia, czy instalacja oddaje energię bierną przy małym poborze, czy po prostu została źle zbilansowana po zmianach. To najkrótsza droga do rozwiązania, które naprawdę działa, zamiast tylko wyglądać technicznie poprawnie.
