Najważniejsze informacje o zabezpieczeniu przed łukiem elektrycznym
- AFCI/AFDD odłącza obwód, gdy rozpoznaje sygnał niebezpiecznego łuku, czyli zjawiska, które może rozgrzać przewody i izolację do temperatury zapłonu.
- To zabezpieczenie przeciwpożarowe, a nie ochrona przed porażeniem. RCD nadal pełni osobną funkcję.
- W Europie częściej spotkasz nazwę AFDD, a AFCI to określenie popularne głównie w Ameryce Północnej.
- W Polsce takie rozwiązanie nie jest jeszcze standardem w każdej instalacji, ale bywa sensowne w budynkach o podwyższonym ryzyku pożaru.
- Na rynku spotkasz zarówno samodzielne moduły, jak i aparaty łączone z MCB lub RCD, a cena zwykle idzie w setki złotych, nie w dziesiątki.
Czym jest AFCI i jaki problem rozwiązuje
Ja patrzę na to zabezpieczenie przede wszystkim jak na warstwę ochrony przeciwpożarowej. Urządzenie nie reaguje na każdy problem w instalacji, tylko na taki przebieg prądu, który wygląda jak niebezpieczny łuk. Taki łuk może powstać przy luźnym zacisku, uszkodzonej izolacji, zużytym styku, wilgoci albo w miejscu, gdzie przewód od dawna pracuje na granicy swoich możliwości.
W materiałach producentów częściej spotkasz nazwę AFDD; jak podaje Schneider Electric, urządzenia te są znane także jako AFCI. To ważne, bo w praktyce oba określenia odnoszą się do tej samej klasy ochrony, choć w Europie techniczny język instalatorów częściej idzie w stronę AFDD.
Największy problem polega na tym, że łuk elektryczny nie zawsze wygląda jak klasyczne zwarcie. Prąd może być pozornie niewielki, a mimo to lokalnie temperatura rośnie bardzo szybko. Wystarczy kilka sekund albo minut w złym miejscu, żeby zaczęła się degradacja izolacji, a potem pożar. Dlatego właśnie ten temat ma znaczenie nie tylko w starych instalacjach, ale też w nowych budynkach, jeśli projekt był oszczędny albo wykonanie pozostawiało zbyt dużo przypadkowości.
To prowadzi prosto do pytania, jak takie urządzenie rozpoznaje zagrożenie i czym różni się od klasycznych aparatów w rozdzielnicy.
Jak działa ochrona przed łukiem elektrycznym

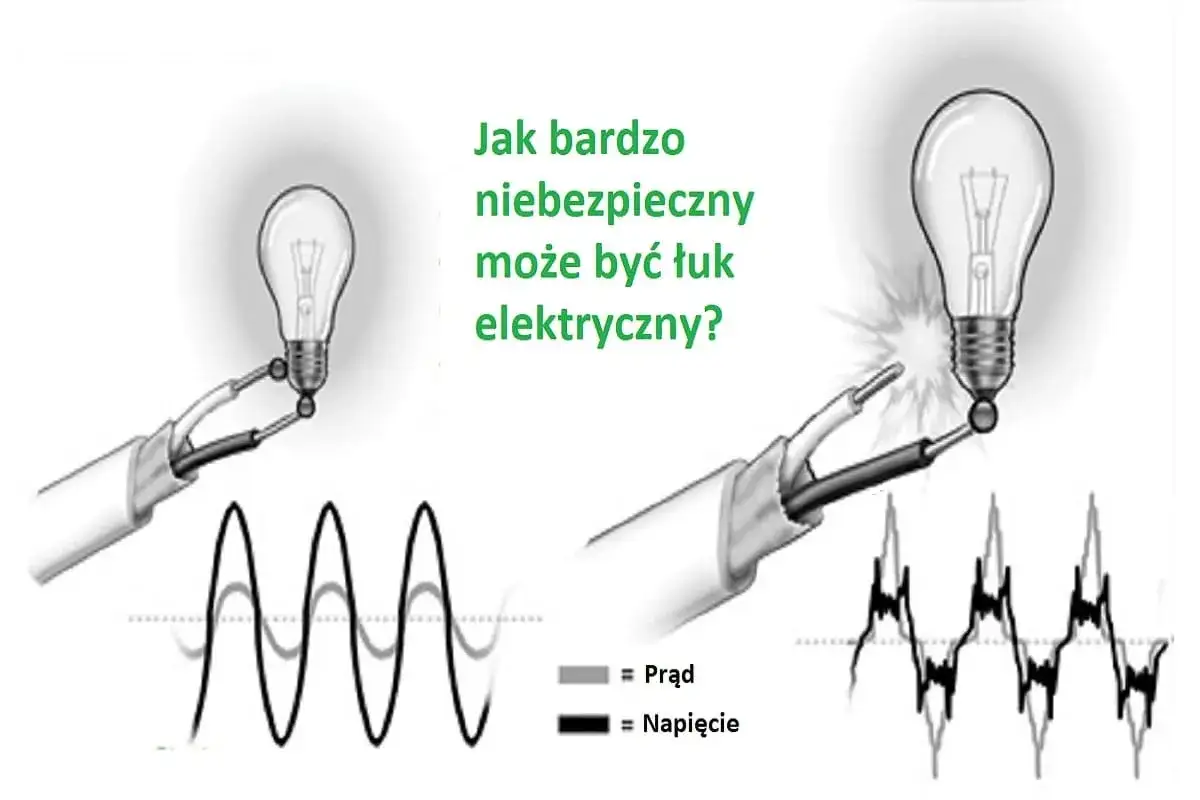

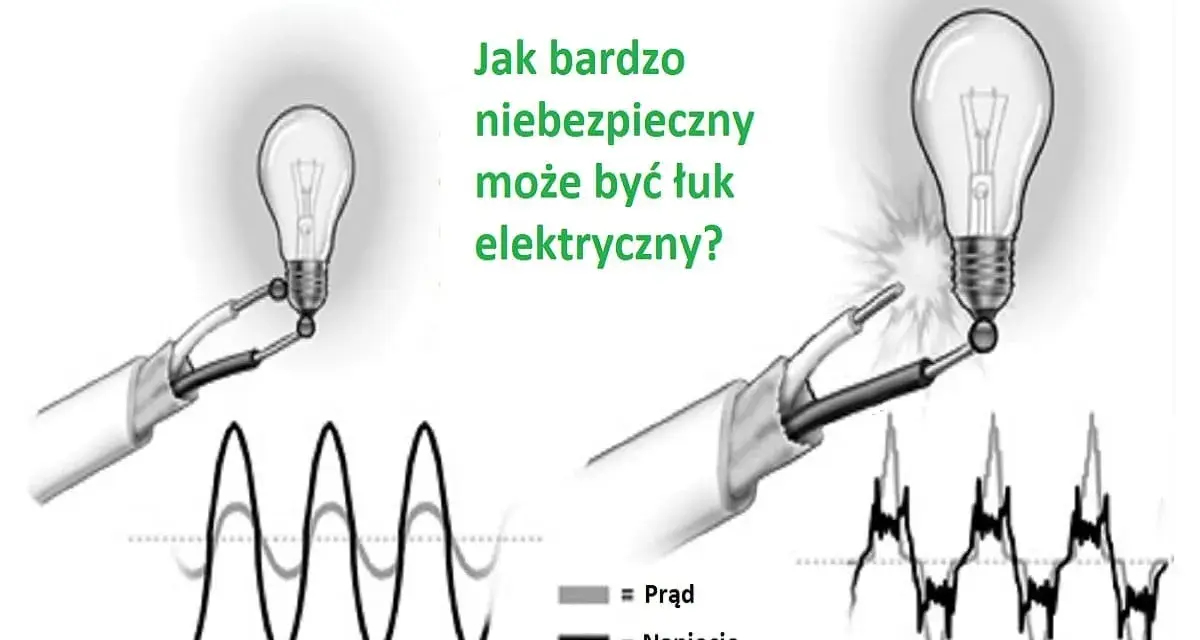

W skrócie: urządzenie stale analizuje przebieg prądu i szuka charakterystycznych cech łuku, czyli nieregularności, których zwykły wyłącznik nadprądowy nie musi uznać za awarię. Nie patrzy wyłącznie na to, czy prąd jest za duży. Patrzy też na to, jak ten prąd wygląda w czasie, czy pojawiają się zakłócenia o określonym charakterze i czy sygnał przypomina niebezpieczne iskrzenie.Najprościej rozróżnić dwa typy łuku. Łuk szeregowy pojawia się w jednym torze prądowym, najczęściej przy słabym połączeniu lub przerwanym przewodzie. Łuk równoległy przeskakuje między przewodami albo do ziemi i zwykle zachowuje się bardziej agresywnie. Dla użytkownika ważne jest jedno: w obu przypadkach zwykłe zabezpieczenie nadprądowe może zareagować za późno albo wcale.
| Urządzenie | Co wykrywa | Najważniejsza rola | Czego nie zastępuje |
|---|---|---|---|
| AFCI / AFDD | Niebezpieczny łuk elektryczny | Zmniejsza ryzyko pożaru | RCD, przeglądu instalacji, poprawnych połączeń |
| RCD | Upływ prądu do ziemi | Ochrona przeciwporażeniowa | Ochrony przed łukiem |
| MCB | Przeciążenie i zwarcie | Odłącza nadmierny prąd | Detekcji łuku o małym prądzie |
W praktyce bardzo często spotyka się aparaty łączone, bo wtedy jedna obudowa może realizować kilka funkcji naraz. Ja uważam to za rozsądne rozwiązanie tam, gdzie w rozdzielnicy brakuje miejsca, ale sama logika ochrony nadal musi być przemyślana. AFCI nie ma sensu jako samotny bohater instalacji, tylko jako element większego układu zabezpieczeń. A to naturalnie prowadzi do pytania, kiedy taki wydatek rzeczywiście jest uzasadniony.
Kiedy taka ochrona ma sens w Polsce
Według materiału Eaton przygotowanego dla rynku polskiego, w Polsce nie wprowadzono dotąd powszechnego obowiązku stosowania AFDD. To jednak nie znaczy, że temat można zignorować. Ja traktuję to zabezpieczenie jako opcję, która ma największy sens tam, gdzie pożar byłby szczególnie groźny albo trudny do opanowania.
| Sytuacja | Ocena | Dlaczego |
|---|---|---|
| Dom drewniany lub szkieletowy | Wysoki sens | Ogień rozprzestrzenia się szybciej, a lokalizacja źródła bywa trudniejsza. |
| Sypialnie, pensjonaty, hotele | Wysoki sens | Ryzyko dla ludzi jest większe, bo pożar może rozwinąć się nocą. |
| Stary obwód po remoncie | Często warto | Nowe obciążenia i stare połączenia to zła kombinacja. |
| Nowe mieszkanie z dobrze zaprojektowaną rozdzielnicą | Opcjonalnie | Może być dodatkiem, ale nie zawsze najlepszym budżetowo pierwszym wyborem. |
| Instalacja PV | Osobny temat | Po stronie DC stosuje się inne rozwiązania i nie należy mieszać ich z ochroną AC w budynku. |
To nie jest zakup „na wszelki wypadek” do każdego obwodu. W dobrze wykonanej, nowej instalacji bardziej opłaca się czasem dołożyć poprawny projekt, porządne połączenia, właściwe zabezpieczenia nadprądowe i regularne pomiary niż inwestować w aparat, którego potencjału i tak się nie wykorzysta. Z drugiej strony, w obiektach o wyższym ryzyku pożaru ten sam aparat bywa naprawdę sensownym dodatkiem. Gdy już wiadomo, gdzie ma zastosowanie, trzeba wybrać właściwy wariant i nie przepłacić za funkcje, których nie potrzebujesz.
Jak dobrać i zamontować zabezpieczenie
Przy doborze patrzę zawsze na trzy rzeczy: typ obwodu, miejsce w rozdzielnicy i to, czy urządzenie ma być samodzielne, czy zintegrowane z innymi aparatami. Standardem odniesienia jest IEC/EN 62606, a przy wersjach łączonych trzeba jeszcze sprawdzić zgodność z zabezpieczeniem nadprądowym i ewentualnie z członem różnicowoprądowym. W praktyce najwygodniejsze są aparaty zintegrowane, bo upraszczają montaż i zajmują mniej miejsca.
Najczęściej spotkasz trzy warianty: sam AFDD, AFDD połączony z MCB oraz AFDD z RCD lub RCBO, czyli z różnicówką i członem nadprądowym w jednym. Samodzielny moduł daje większą elastyczność przy modernizacji, ale wymaga lepszej koordynacji z resztą rozdzielnicy. Wersja zintegrowana jest droższa, ale szybciej się ją układa i łatwiej ją opisać w dokumentacji.
| Wariant | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Sam AFDD | Elastyczny dobór, łatwiej dopasować do istniejącej rozdzielnicy | Wymaga koordynacji z innymi aparatami | Modernizacja istniejącej instalacji |
| AFDD z MCB | Jedno urządzenie, oszczędza miejsce | Wyższa cena niż zwykły MCB | Nowy obwód, gdzie ważna jest ochrona przed przeciążeniem i łukiem |
| AFDD z RCD lub RCBO | Łączy kilka funkcji ochronnych | Najdroższe rozwiązanie | Obiekty o wyższym ryzyku i ograniczonej przestrzeni w rozdzielnicy |
- Ustal, który obwód ma być chroniony i dlaczego.
- Sprawdź, czy w rozdzielnicy jest miejsce na aparat zintegrowany, czy potrzebny będzie moduł osobny.
- Dobierz prąd znamionowy i typ do konkretnego obciążenia.
- Po montażu wykonaj test i zachowaj dokumentację pomiarową.
Jeśli chodzi o koszty, typowy aparat nie jest tani. Na rynku spotyka się dziś rozwiązania od około 500 do 1 300 zł, a bardziej rozbudowane konstrukcje potrafią kosztować jeszcze więcej, zależnie od producenta i tego, czy łączą w sobie kilka funkcji ochronnych. W praktyce płacisz nie tylko za sam moduł, ale też za większą wygodę montażu, oszczędność miejsca i lepszą koordynację zabezpieczeń. Sam wybór modelu nie wystarczy jednak do pełnego bezpieczeństwa, bo większość problemów wynika nie z aparatu, tylko z błędnego założenia, że on naprawi wszystko za instalatora.
Najczęstsze błędy i ograniczenia, o których lepiej wiedzieć wcześniej
Najczęstszy błąd to traktowanie AFCI jak zamiennika RCD. To dwa różne urządzenia, które odpowiadają na dwa różne zagrożenia. RCD ma chronić przed skutkami upływu prądu i porażenia, a AFDD ma ograniczać ryzyko pożaru wywołanego łukiem. Jedno nie zastępuje drugiego.
Drugi błąd jest bardziej praktyczny: ktoś liczy, że aparat załatwi problem złych połączeń. Tak nie działa. Jeśli zacisk jest luźny, przewód źle dobrany albo w puszce od lat dzieje się coś niepokojącego, zabezpieczenie może co najwyżej zareagować na objaw. Przyczyna nadal zostaje w instalacji i trzeba ją usunąć.
Warto też pamiętać o niepożądanych wyłączeniach. W źle dobranym układzie albo przy obwodach, które pracują z dużą liczbą odbiorników elektronicznych, mogą pojawić się zadziałania, które użytkownik odbiera jako uciążliwe. W takiej sytuacji nie powinno się po prostu „obejść” aparatu. Lepiej sprawdzić obwód, typ obciążenia i zgodność całego zestawu zabezpieczeń.
Osobny temat to fotowoltaika. Jeśli instalacja PV ma funkcję AFCI po stronie DC, nie myl jej z domowym aparatem w rozdzielnicy AC. To inny fragment układu, inny rodzaj łuku i często inna logika działania. Dla właściciela domu ważne jest jedno: nie zakładać, że jedno zabezpieczenie rozwiązuje wszystkie problemy od strony instalacji i paneli aż po obwody gniazd.
Jeśli ten podział masz już uporządkowany, łatwiej przejść do końcowej checklisty przed modernizacją. To właśnie ona pozwala odróżnić sensowny zakup od przypadkowego dodatku do rozdzielnicy.
Co sprawdzić przed modernizacją instalacji
- czy chcesz chronić jeden obwód, czy całą grupę obwodów w rozdzielnicy;
- czy modernizacja dotyczy starej instalacji, czy nowego projektu;
- czy w rozdzielnicy jest miejsce na aparat zintegrowany;
- czy ochrony RCD, MCB i AFDD będą ze sobą poprawnie współpracować;
- czy ryzyko pożaru rzeczywiście uzasadnia dodatkowy koszt;
- czy przy instalacji PV trzeba rozważyć także ochronę łukową po stronie DC.
Ja traktuję AFCI jako sensowny element tam, gdzie pożar byłby trudny do wykrycia, szybko się rozprzestrzenia albo dotyczy miejsc, których nie da się łatwo odtworzyć. W domu jednorodzinnym, pensjonacie czy przy rozbudowie instalacji PV taki aparat może być bardzo rozsądnym dodatkiem, ale tylko wtedy, gdy jest dobrany do konkretnego obwodu i nie zastępuje porządnie zaprojektowanej instalacji. Jeśli przy termomodernizacji albo wymianie rozdzielnicy pojawia się miejsce na taki poziom ochrony, to jest moment, w którym warto o nim porozmawiać z elektrykiem, a nie dopiero po awarii.
