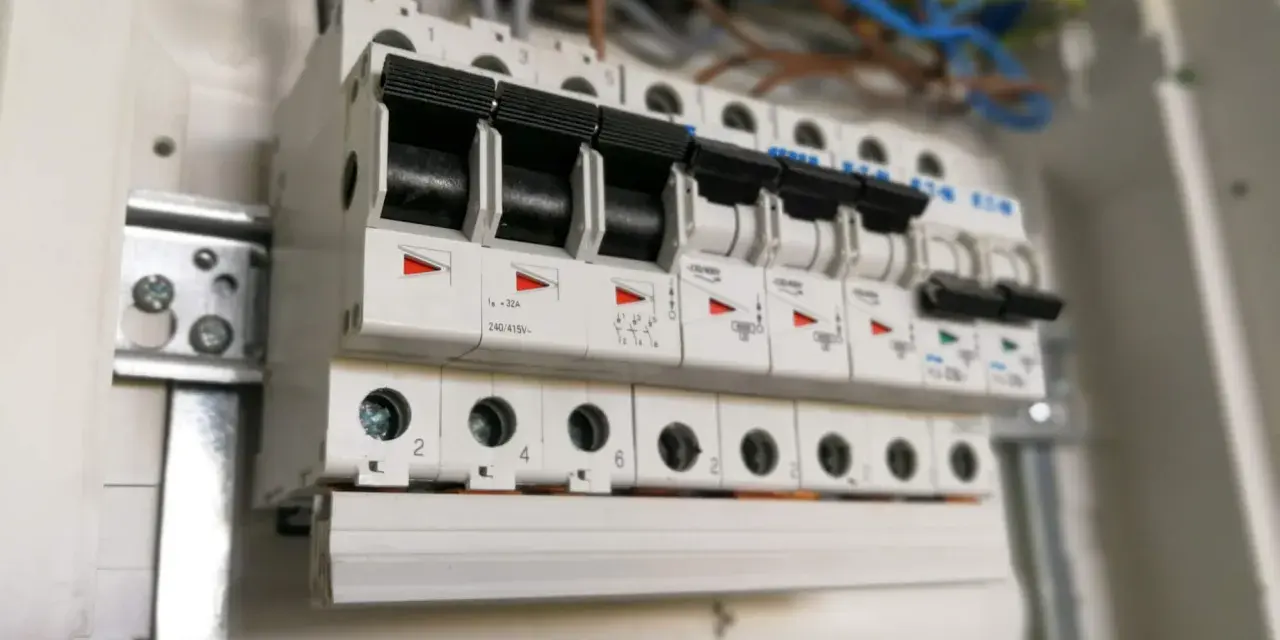

Charakterystyka wyłącznika nadprądowego decyduje o tym, czy instalacja zareaguje spokojnie przy zwykłym obciążeniu, a szybko odetnie zasilanie przy przeciążeniu albo zwarciu. W praktyce różnica między B, C i D przekłada się na to, czy zabezpieczenie będzie dobrze współpracowało z oświetleniem, gniazdami, pompą ciepła, falownikiem PV albo silnikiem. Poniżej rozkładam ten temat na prosty język: co oznaczają poszczególne oznaczenia, jak je porównywać i jak nie popełnić błędu, który kończy się niepotrzebnymi zadziałaniami albo zbyt ospałym zabezpieczeniem.
Najważniejsze rzeczy, które warto zapamiętać przed doborem zabezpieczenia
- B sprawdza się tam, gdzie prądy rozruchowe są małe i przewidywalne.
- C jest najczęstszym wyborem dla obwodów z umiarkowanym rozruchem, na przykład części urządzeń domowych i niektórych odbiorników z elektroniką.
- D toleruje wysokie prądy startowe, ale wymaga sprawdzenia warunków zwarciowych i nie jest uniwersalnym rozwiązaniem do domu.
- Sam prąd znamionowy to za mało. Trzeba jeszcze znać charakter obciążenia, przekrój przewodów i zdolność zwarciową aparatu.
- W nowoczesnych instalacjach z PV, pompą ciepła czy ładowarką EV najlepiej opierać się na dokumentacji urządzenia, a nie na schemacie „byle nie wybijało”.
Co oznacza charakterystyka wyłącznika i dlaczego ma większe znaczenie niż sam amperaż
Ja zaczynam od prostego rozróżnienia: wyłącznik nadprądowy chroni instalację przed przeciążeniem i zwarciem, ale robi to w dwóch różnych „trybach” działania. Człon termiczny reaguje wolniej i pilnuje długotrwałego przeciążenia, natomiast człon elektromagnetyczny ma odciąć obwód niemal natychmiast przy dużym prądzie zwarciowym. To właśnie charakterystyka mówi, jak „wrażliwy” jest ten drugi człon.W praktyce na obudowie widzisz najczęściej oznaczenie w rodzaju B16 albo C20. Liczba mówi o prądzie znamionowym, a litera o tym, przy jakim mnożniku prądu aparat zadziała w części zwarciowej. To ważniejsze, niż wydaje się na pierwszy rzut oka, bo dwa wyłączniki 16 A mogą zachowywać się zupełnie inaczej przy rozruchu silnika, zasilacza impulsowego albo grupy lamp LED.
W polskich instalacjach mieszkaniowych najczęściej spotyka się aparaty zgodne z IEC/EN 60898-1, czyli typowe wyłączniki do ochrony przewodów. W rozwiązaniach bardziej przemysłowych pojawiają się też urządzenia zgodne z IEC/EN 60947-2. Dla użytkownika końcowego istotny wniosek jest jeden: nie dobiera się zabezpieczenia tylko po amperach, bo równie ważne są warunki rozruchu i zwarcia. Z tej logiki wynika, że dobór zaczyna się od obciążenia, nie od samego numeru na froncie aparatu.
B, C, D i pozostałe charakterystyki w praktyce
Najbardziej użyteczny podział obejmuje charakterystyki B, C i D, ale w katalogach spotyka się też K oraz Z. Różnice nie są kosmetyczne. Mówią wprost o tym, jak duży krótkotrwały prąd może pojawić się w obwodzie, zanim wyłącznik uzna go za awarię.
| Charakterystyka | Zakres zadziałania członu magnetycznego | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| B | 3-5 × In | Obwody oświetlenia, klasyczne gniazda, obciążenia o małym prądzie rozruchowym | Może zadziałać zbyt wcześnie przy urządzeniach z większym startem |
| C | 5-10 × In | Większość obwodów domowych z mieszanym obciążeniem, część pomp, klimatyzacja, elektronika z umiarkowanym rozruchem | W długich liniach trzeba sprawdzić, czy warunki zwarciowe wystarczą do pewnego wyłączenia |
| D | 10-20 × In | Silniki, transformatory, niektóre układy przemysłowe i odbiorniki o dużym prądzie rozruchowym | W instalacji końcowej bywa zbyt „twarda”, jeśli pętla zwarcia jest niekorzystna |
| K | około 10-14 × In | Motory, transformatory, obwody z wysokim prądem udarowym | Stosowana rzadziej w typowych rozdzielnicach mieszkaniowych |
| Z | około 2-3 × In | Obwody sterowania, czuła elektronika, układy wymagające dużej selektywności | Bardzo mała tolerancja na prądy rozruchowe |
Jeśli chcesz to sobie szybko „przetłumaczyć” na praktykę, przyjmij prosty obraz: B jest najbardziej czuła, C pośrodku, D najbardziej odporna na chwilowy rozruch. To jednak nie znaczy, że D jest „lepsza”. Ona po prostu później reaguje na prąd udarowy. Dla przykładu B16 zadziała magnetycznie mniej więcej w przedziale 48-80 A, C16 w okolicach 80-160 A, a D16 dopiero około 160-320 A. Właśnie dlatego D16 nie poprawia ochrony przewodu, tylko zmienia próg tolerancji na rozruch.
W praktyce warto patrzeć na ten podział jak na narzędzie do dopasowania aparatu do odbiornika, a nie jak na ranking „mocniejszych” i „słabszych” wyłączników. Gdy ten punkt jest jasny, można sensownie przejść do doboru pod konkretne zastosowania w domu i w instalacjach z OZE.
Jak dobrać charakterystykę do domu, pompy ciepła i fotowoltaiki
Ja najczęściej patrzę na trzy rzeczy: rodzaj obciążenia, prąd rozruchowy i długość obwodu. Dopiero potem weryfikuję, czy dany aparat ma sens w konkretnej rozdzielnicy. W domu zwykle wygrywa podejście zachowawcze, ale nie „na ślepo”.Obwody domowe
W typowym mieszkaniu i domu jednorodzinnym charakterystyka B często pasuje do obwodów oświetleniowych i części prostych linii z gniazdami, zwłaszcza gdy obciążenie jest przewidywalne. Gdy jednak w jednym obwodzie pojawia się więcej elektroniki, zasilaczy impulsowych, LED-ów albo urządzeń o zauważalnym starcie, praktyka częściej przesuwa się w stronę C. To nie jest kaprys montażysty. Taka zmiana zwykle poprawia odporność na krótkie, niegroźne impulsy prądowe.
Pompa ciepła, klimatyzacja i silniki
Tu nie dobierałbym aparatu „na pamięć”. W urządzeniach z kompresorem, sprężarką albo klasycznym silnikiem rozruch potrafi być zdecydowanie wyższy niż w zwykłym obwodzie mieszkaniowym. C jest często bezpiecznym punktem wyjścia, a D ma sens dopiero wtedy, gdy producent urządzenia to przewiduje i gdy warunki zwarciowe w instalacji na to pozwalają. W pompach ciepła z regulacją inwerterową prąd startowy bywa łagodniejszy, ale nie zakładałbym tego bez sprawdzenia dokumentacji.
Przeczytaj również: 1 kW - Co to znaczy? Liczby, które oszczędzają prąd!
Fotowoltaika, falownik i magazyn energii
W instalacjach PV i magazynach energii nie można opierać się wyłącznie na ogólnej zasadzie „daj C i będzie dobrze”. Po stronie AC często pojawia się charakterystyka C, ale ostatecznie decydują: instrukcja falownika, przewidywany prąd zwarciowy, układ sieciowy i sposób wpięcia urządzenia do rozdzielnicy. Po stronie DC wchodzą już zupełnie inne aparaty i inne zasady doboru, więc mieszanie tych światów prowadzi do błędów. Przy ładowarkach EV i innych nowoczesnych odbiornikach patrzę tak samo: najpierw karta katalogowa, potem kompromis między komfortem pracy a ochroną.
Jeżeli chcesz szybko zweryfikować sens doboru, zadaj sobie pięć pytań: czy odbiornik ma rozruch, jak wysoki jest, jaka jest długość linii, jaki jest przekrój przewodów i czy producent nie wskazuje konkretnej charakterystyki. To prowadzi do najczęstszych pułapek, które w praktyce robią większą różnicę niż sama marka aparatu.
Najczęstsze błędy, które psują selektywność i bezpieczeństwo
Najczęściej widzę jeden schemat: ktoś chce, żeby „nie wybijało”, więc dobiera wyłącznik o mocniejszej charakterystyce bez sprawdzenia skutków ubocznych. To pozorna oszczędność czasu, bo potem pojawiają się kłopoty z ochroną przewodu, selektywnością albo wykrywaniem zwarcia.
- Dobór tylko po prądzie znamionowym - 16 A nie mówi jeszcze nic o reakcji na rozruch i zwarcie.
- Wstawienie D tam, gdzie obwód końcowy ma słabe warunki zwarciowe - aparat może nie wyłączyć zasilania tak szybko, jak powinien.
- Ignorowanie długości linii - długi przewód zwiększa impedancję i zmniejsza prąd zwarciowy.
- Zamiana B na C albo C na D bez analizy odbiornika - „żeby było spokojniej” nie zawsze oznacza bezpieczniej.
- Pomijanie temperatury i grupowania aparatów - w ciepłej, ciasnej rozdzielnicy parametry pracy potrafią się odsunąć od katalogowych.
- Mylenie zdolności zwarciowej z prądem znamionowym - 6 kA albo 10 kA to nie jest to samo co 16 A czy 20 A.
Najbardziej podstępny błąd polega na tym, że zbyt „mocny” aparat daje złudne poczucie spokoju. W rzeczywistości może tylko opóźnić wyłączenie, a to jest niebezpieczne dla przewodów i całego obwodu. Gdy wiem, że instalacja pracuje na granicy parametrów, wolę sprawdzić dane niż ratować się przypadkowo dobraną literą. Żeby uniknąć zgadywania, warto jeszcze nauczyć się czytać oznaczenia na obudowie.
Jak czytać oznaczenia na obudowie bez zgadywania
Na froncie wyłącznika znajdziesz kilka oznaczeń, które wyglądają technicznie, ale po chwili stają się całkiem czytelne. Dla mnie to zawsze szybki test, czy aparat został dobrany świadomie, czy tylko „wzięty z półki”.
| Oznaczenie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| B16 | Prąd znamionowy 16 A i charakterystyka B | Określa zarówno obciążalność, jak i wrażliwość na prądy rozruchowe |
| C20 | Prąd znamionowy 20 A i charakterystyka C | Wskazuje na większą tolerancję na chwilowe impulsy prądowe |
| Icn | Znamionowa zdolność zwarciowa | Mówi, jaki prąd zwarciowy aparat może bezpiecznie wyłączyć |
| 6 kA / 10 kA | Wartość zdolności zwarciowej w kiloamperach | To nie jest prąd pracy, tylko poziom bezpieczeństwa przy zwarciu |
| 230 V / 400 V | Napięcie znamionowe | Trzeba je dopasować do układu sieci i sposobu pracy obwodu |
| 1P, 2P, 3P, 4P | Liczba biegunów | Określa, ile torów prądowych wyłącza aparat |
Tu szczególnie ważna jest jedna rzecz: zdolność zwarciowa nie jest „mocą” wyłącznika. To parametr bezpieczeństwa, który trzeba odnieść do rzeczywistego prądu zwarciowego w miejscu montażu. W wielu rozdzielnicach mieszkaniowych spotyka się aparaty 6 kA, ale to nie jest uniwersalna recepta. Jeżeli zasilanie jest mocniejsze, a pętla zwarcia korzystniejsza lub mniej korzystna niż zakładano, wymagania mogą się zmienić. Właśnie dlatego dobór zabezpieczenia ma sens tylko wtedy, gdy patrzy się na całą instalację, a nie na jeden element z osobna.
Dobry dobór zaczyna się od odbiornika, a kończy na warunkach zwarcia
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: B wybieram dla obwodów przewidywalnych, C dla odbiorników z umiarkowanym rozruchem, a D tylko wtedy, gdy naprawdę wymaga tego urządzenie i pozwalają na to warunki instalacji. W modernizacjach związanych z termomodernizacją, pompą ciepła, fotowoltaiką albo ładowarką EV ta zasada nadal działa, ale trzeba ją połączyć z dokumentacją producenta i pomiarami.
Nie ma tu miejsca na zgadywanie. Jeśli obwód jest długi, rozdzielnica mocno obciążona cieplnie albo odbiornik ma wyraźny prąd startowy, dobrze dobrany wyłącznik oszczędza wiele godzin późniejszego szukania przyczyny wyłączeń. Gdy mam wątpliwość, sprawdzam pomiar impedancji pętli zwarcia, dane katalogowe odbiornika i dopiero potem finalnie wybieram charakterystykę. To podejście jest zwyczajnie bardziej niezawodne niż kierowanie się samym przyzwyczajeniem albo zasadą „dajmy coś mocniejszego”.
W dobrze zaprojektowanej instalacji zabezpieczenie nie ma być widoczne na co dzień. Ma działać wtedy, kiedy trzeba, i milczeć wtedy, kiedy wszystko pracuje prawidłowo. Właśnie do tego służy właściwie dobrana charakterystyka.
