W instalacji elektrycznej najwięcej problemów zaczyna się wtedy, gdy zabezpieczenie jest dobrane „na oko” albo mylone z innym aparatem. Tu wyjaśniam, jak działa ochrona nadprądowa, czym różni się od różnicówki, jak czytać oznaczenia na obudowie i na co zwrócić uwagę przy modernizacji domu, szczególnie gdy dochodzą pompa ciepła, fotowoltaika albo ładowarka do auta.
Najważniejsze informacje w skrócie
- Wyłącznik nadprądowy chroni przewody i obwody przed przeciążeniem oraz zwarciem.
- Działa dwiema drogami: termicznie przy przeciążeniu i elektromagnetycznie przy zwarciu.
- Najczęściej spotkasz charakterystyki B, C i D, które różnią się czułością na prąd rozruchowy.
- To nie jest to samo co różnicówka, bo sam nie chroni przed porażeniem prądem.
- Przy doborze liczy się nie tylko amperaż, ale też kabel, obciążenie, długość obwodu i spodziewany prąd zwarciowy.
Czym jest wyłącznik nadprądowy i kiedy zadziała

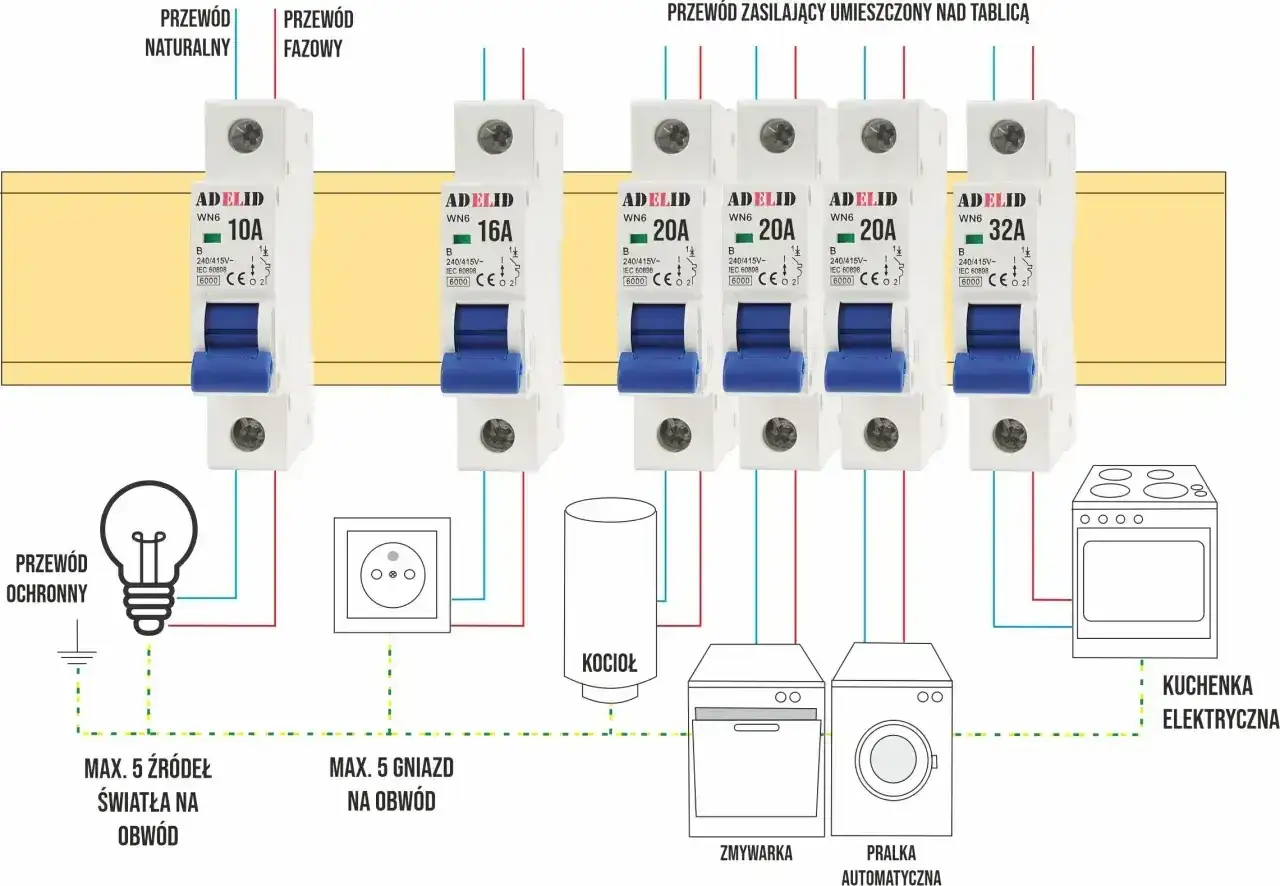

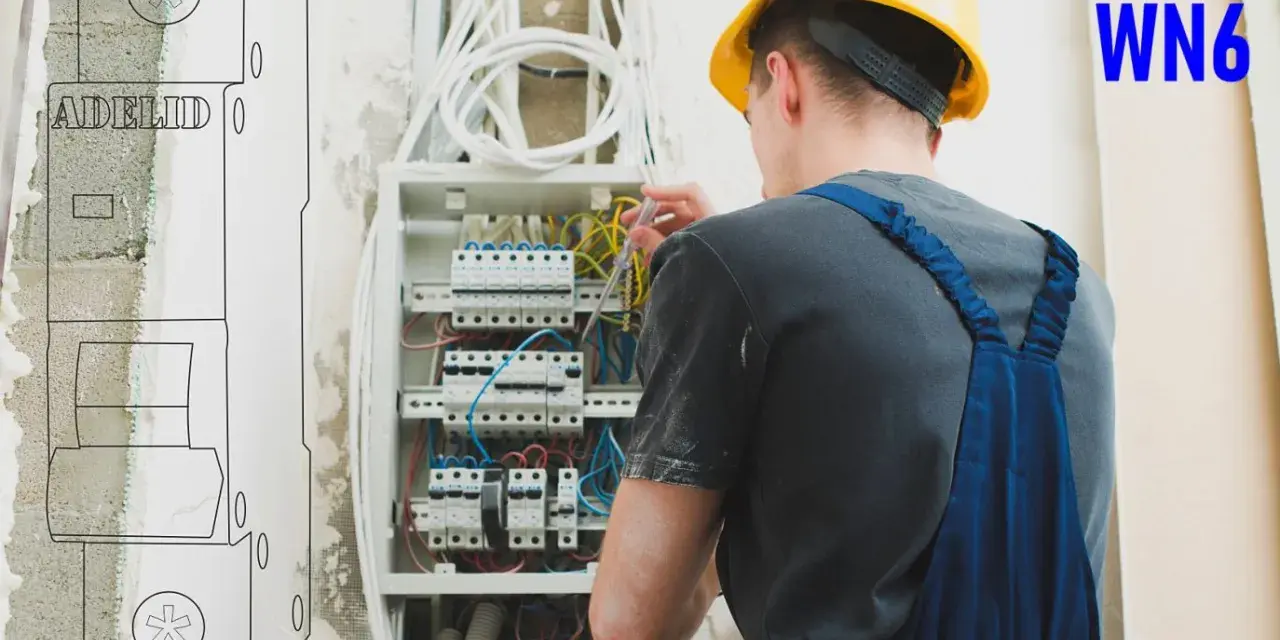

Gdy ktoś pyta, co to jest wyłącznik nadprądowy, chodzi o aparat, który odcina zasilanie wtedy, gdy przez obwód płynie za duży prąd. W praktyce jego zadanie jest bardzo konkretne: ma nie dopuścić do przegrzania przewodów i szybko odłączyć obwód przy zwarciu. To dlatego takiego elementu nie traktuję jako dodatku do rozdzielnicy, tylko jako podstawowe zabezpieczenie całej instalacji.W środku działa to w dwóch etapach. Przy przeciążeniu reaguje człon termiczny, zwykle oparty na bimetalu, który nagrzewa się pod wpływem zbyt dużego prądu i po czasie rozłącza obwód. Przy zwarciu wchodzi do gry człon elektromagnetyczny, który wyzwala niemal natychmiast. To ważne rozróżnienie, bo przeciążony obwód nie musi wyłączyć się od razu, a zwarcie powinno być odcięte błyskawicznie.
Najprościej: czajnik podłączony do zbyt słabego obwodu może długo nie wytrzymać, ale nie zawsze wybije od pierwszej sekundy. Zwarcie między przewodami to już inna sytuacja i tam aparat ma zareagować bez zwłoki. Właśnie dlatego wyłącznik nadprądowy chroni przede wszystkim instalację, a dopiero pośrednio sprzęt. Skoro mechanizm jest już jasny, warto przejść do tego, co naprawdę napisano na obudowie.
Jak czytać oznaczenia na obudowie
Na pierwszy rzut oka oznaczenia na wyłączniku wyglądają jak techniczny szyfr, ale po chwili wszystko staje się logiczne. Najważniejsze jest to, że nie kupuje się aparatu wyłącznie „na 16 A” albo „na 25 A”. Trzeba jeszcze wiedzieć, jak szybko ma zadziałać, ile biegunów ma odłączać i jaką ma zdolność wyłączania.
| Oznaczenie | Co oznacza | Dlaczego to ma znaczenie |
|---|---|---|
| In | Prąd znamionowy, np. 10 A, 16 A, 20 A, 25 A | Pokazuje, jaki prąd aparat może przenosić w normalnej pracy |
| B, C, D | Charakterystyka zadziałania | Określa, jak wyłącznik reaguje na prąd rozruchowy i zwarciowy |
| Icn | Zdolność wyłączania, zwykle podawana w kA | Mówi, jaki prąd zwarciowy aparat jest w stanie bezpiecznie odłączyć |
| 1P, 1P+N, 2P, 3P, 3P+N | Liczba biegunów | Decyduje, ile torów jednocześnie odcina zabezpieczenie |
| EN 60898-1 / IEC 60947-2 | Norma wykonania | Pomaga ocenić, do jakiego rodzaju instalacji aparat jest przeznaczony |
W domach i małych obiektach najczęściej spotyka się aparaty modułowe o zdolności wyłączania 4,5 kA albo 6 kA, ale nie jest to wartość do zgadywania. W starszym budynku, przy większym zasilaniu albo bliżej źródła energii warunki mogą być inne. Dlatego przy rozdzielnicy nie patrzę tylko na ampery, lecz na cały układ. To naturalnie prowadzi do pytania, która charakterystyka ma sens w konkretnej instalacji.
Którą charakterystykę dobrać do obciążenia
Tu najłatwiej o błąd, bo litera B, C albo D nie opisuje mocy urządzenia, tylko sposób reakcji na chwilowy wzrost prądu. Innymi słowy: chodzi o to, czy aparat ma się wyłączyć przy relatywnie małym impulsie rozruchowym, czy ma pozwolić urządzeniu wystartować bez niepotrzebnego wybijania.
| Charakterystyka | Zakres wyzwolenia magnetycznego | Typowe zastosowanie | Na co uważać |
|---|---|---|---|
| B | 3–5 × In | Obwody o małym prądzie rozruchowym, część oświetlenia i prostsze obwody domowe | Może być zbyt czuła tam, gdzie urządzenie startuje z większym impulsem |
| C | 5–10 × In | Najczęstszy wybór do wielu obwodów w domu, warsztacie i małej firmie | Daje większy margines przy rozruchu, ale nadal wymaga poprawnego doboru kabla i zabezpieczenia |
| D | 10–20 × In | Silniki, transformatory, urządzenia z dużym prądem startowym | Nie jest „lepsza” od C, tylko bardziej tolerancyjna na rozruch; źle dobrana może osłabić ochronę obwodu |
W praktyce najczęściej zaczynam od pytania: co naprawdę zasila ten obwód? Jeśli to zwykłe gniazda albo oświetlenie, zwykle wystarcza rozsądnie dobrana charakterystyka C lub B, zależnie od instalacji. Jeśli w grę wchodzi pompa, silnik, sprężarka albo inne urządzenie z większym startem, czasem trzeba rozważyć D albo w ogóle przeprojektować obwód. Zasada jest prosta: charakterystyka ma pasować do odbiornika, a nie do przyzwyczajenia montażysty. Gdy to uporządkujemy, łatwiej odróżnić wyłącznik nadprądowy od innych zabezpieczeń.
Czym różni się od różnicówki i dlaczego to nie to samo
To jedno z najczęstszych nieporozumień w domowych rozdzielnicach. Wyłącznik nadprądowy chroni instalację przed skutkami zbyt dużego prądu. Różnicówka, czyli RCD, reaguje na prąd upływu i ma chronić ludzi oraz ograniczać skutki uszkodzeń izolacji. To dwa różne zadania i dwa różne mechanizmy.
| Aparat | Przed czym chroni | Czego nie robi | Typowy komentarz praktyczny |
|---|---|---|---|
| Wyłącznik nadprądowy | Przeciążenie i zwarcie | Nie chroni przed porażeniem prądem | Jest podstawą ochrony przewodów i obwodów |
| RCD / różnicówka | Prąd upływu, porażenie, część zagrożeń pożarowych | Nie zabezpiecza przed przeciążeniem i zwarciem | Bez nadprądowego nie zastępuje pełnej ochrony obwodu |
| RCBO | Łączy funkcję obu aparatów | Nie zwalnia z prawidłowego projektu instalacji | Przydatny tam, gdzie chcesz mieć oba typy ochrony w jednym urządzeniu |
To rozróżnienie ma znaczenie zwłaszcza wtedy, gdy ktoś chce „po prostu wymienić wybijający bezpiecznik”. Jeśli w obwodzie pojawiają się upływy prądu, sama podmiana nadprądowego nic nie zmieni. Jeśli problem wynika z przeciążenia albo zwarcia, różnicówka też nie rozwiąże sprawy. W nowoczesnych instalacjach często łączy się oba typy ochrony albo stosuje RCBO, bo to upraszcza diagnostykę i poprawia selektywność. Skoro już wiadomo, do czego służy każdy z tych aparatów, przechodzę do doboru w praktyce.
Jak dobrać zabezpieczenie przy modernizacji domu
Przy modernizacji instalacji nigdy nie dobieram wyłącznika „od końca”, czyli od samej liczby amperów. Najpierw sprawdzam przewód, sposób prowadzenia obwodu, długość trasy, spodziewane obciążenie oraz to, czy obwód ma zasilać coś z dużym prądem rozruchowym. Dopiero potem wybieram aparat. To brzmi banalnie, ale właśnie tu najczęściej popełnia się kosztowne błędy.
W praktyce pomaga mi taka kolejność:
- Ustalić, co zasila obwód i jaki jest jego realny pobór mocy.
- Sprawdzić przekrój i stan przewodów, bo to przewód, a nie sam aparat, wyznacza granice bezpieczeństwa.
- Ocenić, czy odbiornik ma duży prąd rozruchowy.
- Zweryfikować zdolność wyłączania i warunki zwarciowe w instalacji.
- Dopiero na końcu dobrać charakterystykę B, C albo D oraz wartość In.
To jest szczególnie ważne przy urządzeniach, które coraz częściej pojawiają się w domach modernizowanych pod kątem efektywności energetycznej: pompach ciepła, klimatyzacji, indukcji, fotowoltaice czy ładowarkach EV. Sam wyłącznik nie poprawi efektywności budynku, ale źle dobrany potrafi skutecznie utrudnić działanie całego systemu. Jeśli instalacja jest starsza, a obciążenia wyraźnie wzrosły, nie zakładam z góry, że wystarczy mocniejszy aparat. Czasem trzeba rozdzielić obwody albo poprawić okablowanie. Dzięki temu kolejna sekcja jest już bardziej konkretna: chodzi o błędy, które widuję najczęściej.
Najczęstsze błędy, które widzę w domowych rozdzielnicach
W praktyce problem rzadko polega na tym, że wyłącznik „zły” jest z definicji. Częściej jest po prostu źle dobrany do reszty instalacji. To robi różnicę między obwodem, który działa spokojnie przez lata, a takim, który wyłącza się przy każdym większym uruchomieniu urządzenia.
- Zbyt wysoki prąd znamionowy względem przewodu, przez co zabezpieczenie nie chroni kabla tak, jak powinno.
- Dobór charakterystyki bez uwzględnienia prądu rozruchowego, na przykład przy pompach, sprężarkach albo transformatorach.
- Wymiana „jeden do jednego” bez sprawdzenia, czy obciążenie obwodu nie wzrosło po remoncie lub rozbudowie domu.
- Ignorowanie zdolności wyłączania, zwłaszcza w starszych budynkach i rozdzielnicach po modernizacji przyłącza.
- Mieszanie funkcji zabezpieczeń i zakładanie, że jeden aparat załatwi wszystko.
Najgorszy błąd widzę wtedy, gdy ktoś próbuje rozwiązać problem wybijania, po prostu zwiększając amperaż. To działa pozornie, ale tylko na chwilę, a później podnosi ryzyko przegrzania przewodów. Jeśli wyłącznik zadziałał po zmianie odbiorników, to zwykle sygnał, że trzeba wrócić do projektu instalacji, a nie tylko do samego aparatu. Z tego już tylko krok do praktycznego, krótkiego wniosku, który przydaje się przy każdej modernizacji.
Co zapamiętać, gdy modernizujesz instalację elektryczną
W praktyce odpowiedź na pytanie co to jest wyłącznik nadprądowy sprowadza się do jednego: to podstawowe zabezpieczenie, które ma chronić obwód przed przeciążeniem i zwarciem, a nie zastępować wszystkie inne aparaty w rozdzielnicy. Dobra wiadomość jest taka, że po zrozumieniu kilku parametrów cała reszta staje się prostsza. Wystarczy pamiętać o prądzie znamionowym, charakterystyce B/C/D i zdolności wyłączania.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: najpierw projekt instalacji, potem dobór zabezpieczenia. Przy termomodernizacji, montażu pompy ciepła, fotowoltaiki czy ładowarki do samochodu elektrycznego ten porządek ma większe znaczenie niż sam producent aparatu. Zabezpieczenie dobrane rozsądnie działa cicho przez lata. Dobrane przypadkowo przypomina o sobie wtedy, gdy najmniej trzeba.
