Ochrona przeciwprzepięciowa w instalacji elektrycznej działa warstwowo, a różnica między T1 i T2 decyduje o tym, czy zabezpieczenie przyjmie pierwszy, bardzo silny udar, czy tylko ograniczy to, co zostało po nim w instalacji. W praktyce ten wybór ma znaczenie przy domach z odgromówką, zasilaniem napowietrznym, fotowoltaiką i nową elektroniką sterującą. Poniżej rozkładam to na prosty język, pokazuję parametry, miejsca montażu i typowe błędy, które wciąż widuję w rozdzielnicach domowych i małych obiektów.
Najważniejsze różnice sprowadzają się do energii, miejsca montażu i roli w instalacji
- T1 przyjmuje największe udary, zwykle związane z prądem piorunowym lub jego skutkami.
- T2 ogranicza przepięcia, które przenikają dalej do instalacji i urządzeń.
- T1 montuje się przy wejściu instalacji, T2 także w rozdzielnicach podrzędnych.
- W nowoczesnych rozdzielnicach często spotkasz układ T1+T2, bo łączy oba poziomy ochrony.
- Sam T1 zwykle nie kończy tematu ochrony, bo za nim potrzebny bywa kolejny stopień.
Różnica między T1 a T2 w praktyce
Ja patrzę na te dwa rozwiązania jak na dwa kolejne progi ochrony. T1 jest od dużego, gwałtownego udaru, a T2 od „doprowadzenia” instalacji do bezpieczniejszego poziomu, z którego mogą już korzystać odbiorniki i urządzenia elektroniczne. To nie są zamienne nazwy jednego produktu, tylko urządzenia o innej pracy, innym teście i innym miejscu w układzie zasilania.
W katalogach możesz spotkać także zapis T1+T2 albo T1/T2. To rozwiązania łączone, które mają sens wtedy, gdy chcesz w jednym aparacie połączyć przejęcie energii piorunowej z dalszym ograniczeniem przepięć w instalacji. Taki układ upraszcza montaż, ale nie zmienia zasady: ochrona musi odpowiadać temu, co naprawdę może pojawić się na wejściu do budynku.
| Cecha | T1 | T2 |
|---|---|---|
| Główne zadanie | Odprowadzenie bardzo dużego udaru, zbliżonego do skutków wyładowania piorunowego | Ograniczenie przepięć, które przeniknęły dalej do instalacji |
| Typowy impuls testowy | 10/350 μs, parametr Iimp | 8/20 μs, parametr In lub Imax |
| Miejsce montażu | Wejście instalacji, główna rozdzielnica, granica strefy LPZ 0A/1 | Rozdzielnice główne i podrzędne, granica LPZ 0B/1 lub LPZ 1/2 |
| Typowa technologia | Iskiernik lub rozwiązanie iskrowe | Warystor MOV lub układ warystorowy |
| Kiedy ma sens | Gdy istnieje ryzyko wpływu prądu piorunowego, np. przy zewnętrznej instalacji odgromowej | Gdy chodzi o ochronę przed przepięciami indukowanymi i łączeniowymi |
Jeśli miałbym to uprościć jeszcze bardziej, powiedziałbym tak: T1 łapie ciężką sprawę na wejściu, T2 pilnuje, żeby reszta instalacji nie dostała tego, co przeszło dalej. To prowadzi do pytania, gdzie taki aparat montuje się w realnym budynku, a nie tylko na schemacie.
Gdzie montuje się każdy z nich

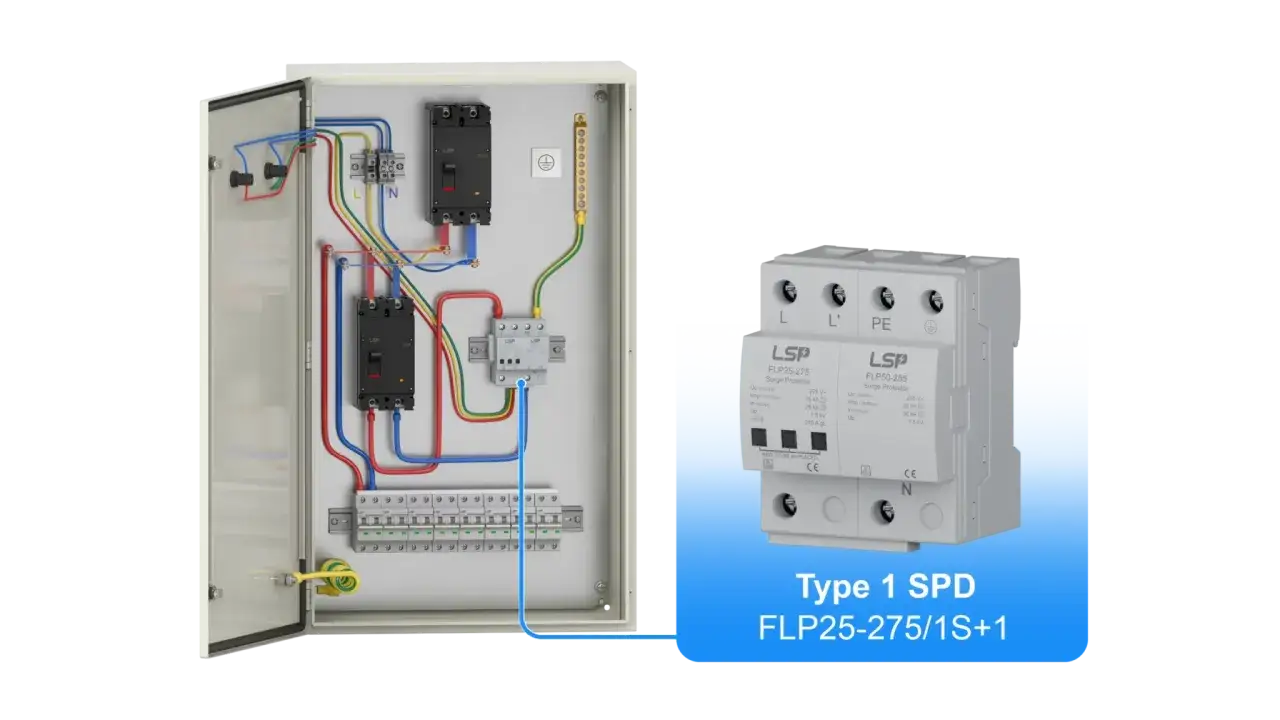

Najbardziej praktyczny podział jest prosty. T1 montuje się przy początku instalacji, zwykle w rozdzielnicy głównej albo w miejscu, gdzie zasilanie wchodzi do obiektu. T2 trafia do rozdzielnic głównych i podrzędnych, bo tam wygasza przepięcia, które przeszły dalej po pierwszym stopniu ochrony.
W języku ochrony odgromowej mówi się o strefach LPZ. Nie trzeba znać całej teorii, ale warto zapamiętać jedno: granica między strefą zewnętrzną a wewnętrzną to miejsce, w którym ochronnik ma zadziałać możliwie wcześnie. Im bliżej wejścia przewodów do budynku, tym lepiej dla skuteczności całego układu.
- Dom jednorodzinny bez instalacji odgromowej - często wystarcza T2 w rozdzielnicy głównej, zwłaszcza gdy zasilanie jest kablowe i ryzyko bezpośredniego wpływu prądu piorunowego jest małe.
- Budynek z zewnętrzną instalacją odgromową - tutaj T1 staje się bardzo ważny, a w praktyce często idzie w parze z T2.
- Rozdzielnica podrzędna - to typowe miejsce dla T2, bo chodzi już o dalsze „dopięcie” ochrony w środku obiektu.
- Układ z fotowoltaiką, pompą ciepła lub wallboxem - trzeba patrzeć nie tylko na rozdzielnicę, ale też na drogę przewodów i wrażliwość elektroniki.
Ja zwykle zaczynam od pytania, czy w budynku istnieje zewnętrzna instalacja odgromowa i jak wchodzi zasilanie. To samo w sobie często przesądza, czy wystarczy T2, czy trzeba myśleć o T1 albo o jednym urządzeniu łączonym. I właśnie wtedy zaczynają mieć znaczenie parametry z tabliczki znamionowej, a nie tylko nazwa typu.
Jak czytać parametry na obudowie ochronnika
Przy doborze ochronnika nie patrzę wyłącznie na napis T1 albo T2. Sprawdzam też kilka oznaczeń, bo to one mówią, jak dużo energii urządzenie naprawdę przyjmie i jak bardzo obniży napięcie resztkowe. Bez tego łatwo kupić sprzęt „na papierze dobry”, a w praktyce niedopasowany do instalacji.
| Oznaczenie | Co oznacza | Dlaczego jest ważne |
|---|---|---|
| Iimp | Impulsowy prąd 10/350 μs | Kluczowy dla T1, bo pokazuje odporność na silny udar związany z prądem piorunowym |
| In | Znamionowy prąd rozładowania 8/20 μs | Typowy parametr dla T2, używany do oceny pracy przy przepięciach indukowanych i łączeniowych |
| Imax | Maksymalny prąd rozładowania 8/20 μs | Pokazuje, jaki jest „sufit” urządzenia przy krótkim impulsie |
| Uc | Maksymalne napięcie pracy ciągłej | Musi pasować do sieci, inaczej ochronnik będzie źle pracował albo zużyje się zbyt szybko |
| Up | Poziom ochrony napięciowej | Im niższy, tym lepiej dla elektroniki, ale zawsze liczy się cały układ, a nie sam jeden parametr |
W praktyce spotyka się dziś T2 z In rzędu 20 kA i Up około 1,35 do 1,5 kV, a w urządzeniach łączonych również inne wartości zależne od producenta i układu sieci. Dla mnie ważniejsze od samej liczby jest to, czy parametry pasują do miejsca montażu, długości przewodów i typu zasilania. To właśnie ten zestaw decyduje, czy aparat będzie pracował skutecznie, czy tylko dobrze wyglądał w katalogu.
Do tego dochodzi jeszcze układ sieci. Inaczej dobiera się ochronę w TN-C, inaczej w TN-S, a jeszcze inaczej w TT. Jeśli ten element zostanie pominięty, nawet bardzo dobry ochronnik może nie zadziałać tak, jak oczekuje użytkownik. Z tego powodu następne pytanie nie brzmi już „co kupić”, tylko „kiedy wystarczy T2, a kiedy trzeba iść wyżej”.
Kiedy wystarczy T2, a kiedy lepiej dać T1+T2
Tu nie lubię prostych haseł typu „do domu zawsze wystarczy to samo”. W ochronie przepięciowej liczy się układ budynku, sposób zasilania, obecność instalacji odgromowej i wrażliwość urządzeń w środku. Dopiero z tych elementów składa się sensowny wybór.
- Bez zewnętrznej instalacji odgromowej i z zasilaniem kablowym - zwykle wystarcza T2 w rozdzielnicy głównej, zwłaszcza gdy instalacja nie jest rozbudowana i nie ma długich, niekontrolowanych tras przewodów.
- Z zewnętrzną instalacją odgromową - tu myślę o T1 jako o pierwszym wyborze, a bardzo często o układzie T1+T2, bo sam pierwszy stopień nie załatwia ochrony całego obiektu.
- Z rozdzielnicami podrzędnymi - T2 jest naturalnym kolejnym stopniem, bo wygasza to, co zostało po wejściu udaru do instalacji.
- Z fotowoltaiką, pompą ciepła, automatyką i wallboxem - im więcej elektroniki i im bardziej rozproszona instalacja, tym większy sens ma ochrona wielostopniowa.
Jeżeli mam wskazać jedną rzecz, która często decyduje o zakupie, to jest nią koordynacja stopni ochrony. Nie chodzi o to, żeby „dać mocniejszy moduł”, tylko żeby pierwszy stopień przyjął duży impuls, a następny doprowadził napięcie do poziomu bezpieczniejszego dla urządzeń. Gdy ten układ jest dobrze zrobiony, instalacja jest po prostu odporniejsza i mniej kapryśna po burzy.
Najczęstsze błędy przy doborze i montażu
Przy ochronnikach przepięć najwięcej problemów robią nie same urządzenia, tylko błędne założenia. Z mojej perspektywy to właśnie tu pojawia się najwięcej kosztownych pomyłek, bo ktoś kupuje „jakiś T2”, a potem dziwi się, że po burzy znowu padła elektronika.
- Zakładanie, że każdy budynek ma takie same potrzeby - dom z odgromówką i dom z zasilaniem kablowym to dwie różne sytuacje.
- Montaż zbyt daleko od miejsca wejścia przewodów - dłuższe połączenia pogarszają poziom ochrony, więc ochronnik powinien być możliwie blisko punktu wejścia.
- Brak koordynacji z zabezpieczeniem nadprądowym - ochronnik musi współpracować z bezpiecznikiem lub wyłącznikiem, a nie funkcjonować w próżni.
- Mylenie ochrony głównej z ochroną końcową - T1 lub T2 nie zastąpi ochrony przy wrażliwych odbiornikach, jeśli instalacja tego wymaga.
- Ignorowanie sygnalizacji zużycia - po silnym udarze moduł może wymagać wymiany, nawet jeśli na pierwszy rzut oka wszystko wygląda normalnie.
Najbardziej niedoceniany błąd to dla mnie długość przewodów. W praktyce to, co da się skrócić o kilkanaście centymetrów przy montażu, często ma większe znaczenie niż różnica między dwoma katalogowymi modelami. I właśnie dlatego temat ochrony przepięciowej nie kończy się na samym doborze typu, tylko przechodzi płynnie do instalacji z fotowoltaiką i inną elektroniką.
Fotowoltaika i nowa elektronika zmieniają sposób patrzenia na ochronę
W nowoczesnym domu przybywa urządzeń, które nie lubią przepięć: falownik, sterowniki pompy ciepła, automatyka HVAC, system alarmowy, brama, wallbox, sterowanie smart home. Każde z nich zwiększa wartość instalacji i jednocześnie podnosi koszt błędu. Właśnie dlatego przy termomodernizacji albo montażu PV tak często wraca temat odpowiednio dobranego zabezpieczenia przepięciowego.

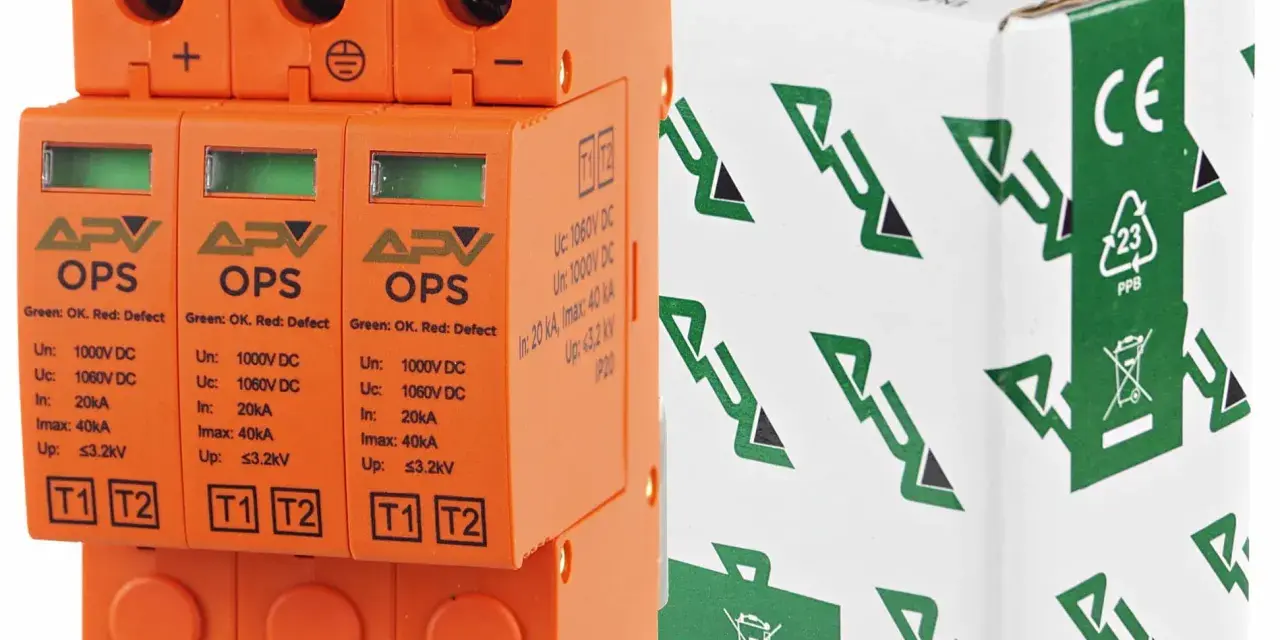

- Fotowoltaika - po stronie AC i DC trzeba patrzeć osobno na ochronę, bo energia i droga przewodów są inne niż w zwykłym obwodzie gniazdowym.
- Instalacja odgromowa na budynku - obecność LPS zmienia wymagania dla ochrony na wejściu i często przesuwa wybór w stronę T1 lub T1+T2.
- Elektronika sterująca - falownik czy sterownik pompy ciepła dużo szybciej reaguje na przepięcia niż klasyczne odbiorniki.
- Rozbudowana instalacja po remoncie - im więcej nowych obwodów i rozdzielnic, tym ważniejsza staje się koordynacja ochrony na kolejnych stopniach.
W takich projektach nie lubię zgadywać. Jeśli budynek ma odgromówkę, panele PV i dłuższe trasy kablowe, sam T2 bywa za słaby, a z kolei nadmiarowo dobrany T1 bez sensownej koordynacji nie rozwiąże problemu w pełni. Najlepsze efekty daje wtedy projekt patrzący na całą drogę energii, od wejścia zasilania aż po ostatni odbiornik.
Jedna zasada, która porządkuje wybór ochronnika
Jeśli mam zamknąć cały temat w jednej praktycznej regule, to brzmi ona tak: T1 bierze na siebie najcięższy udar przy wejściu do instalacji, T2 domyka ochronę w kolejnych rozdzielnicach, a T1+T2 jest wygodnym kompromisem tam, gdzie chcesz oba poziomy w jednym miejscu. To proste na papierze, ale w rzeczywistości zawsze trzeba to odnieść do układu sieci, obecności odgromówki i długości torów przewodów.
Przy modernizacji domu, szczególnie z fotowoltaiką, pompą ciepła albo ładowarką do auta, nie warto wybierać ochronnika tylko po symbolu z katalogu. Ja zaczynam od pytania, co dokładnie może trafić w instalację, zanim dotrze do odbiorników. Odpowiedź zwykle sama podpowiada, czy wystarczy T2, czy potrzebujesz T1, a czasem po prostu dobrze dobranego układu T1+T2.
