Temat, dlaczego wywala korki, zwykle sprowadza się do jednego z trzech mechanizmów: przeciążenia, zwarcia albo prądu upływu do ziemi. W tym tekście rozbijam te przypadki na proste objawy, pokazuję bezpieczną kolejność sprawdzania i wyjaśniam, kiedy problem leży w konkretnym urządzeniu, a kiedy w całym obwodzie. Dorzucam też praktyczne przykłady z domowej instalacji, bo właśnie one najczęściej prowadzą do właściwej diagnozy.
Najpierw ustal, co wyłącza instalację i dopiero potem szukaj winnego
- Jeśli zadziałał wyłącznik nadprądowy, najczęściej chodzi o przeciążenie albo zwarcie.
- Jeśli wybija różnicówka, szukaj upływu prądu, wilgoci, błędów w połączeniach lub uszkodzonego sprzętu.
- Pojedyncze urządzenie, które stale wyzwala zabezpieczenie, zwykle ma problem z grzałką, silnikiem, przewodem albo elektroniką.
- Obwód 16 A przy 230 V daje w przybliżeniu 3,7 kW, ale w praktyce potrzebuje zapasu.
- Resetowanie zabezpieczenia bez końca nie rozwiązuje sprawy i może tylko ukryć poważniejszą usterkę.
- Przy zapachu spalenizny, iskrzeniu, wilgoci lub grzaniu rozdzielnicy trzeba przerwać próby i wezwać elektryka.
Najpierw ustal, co naprawdę zadziałało

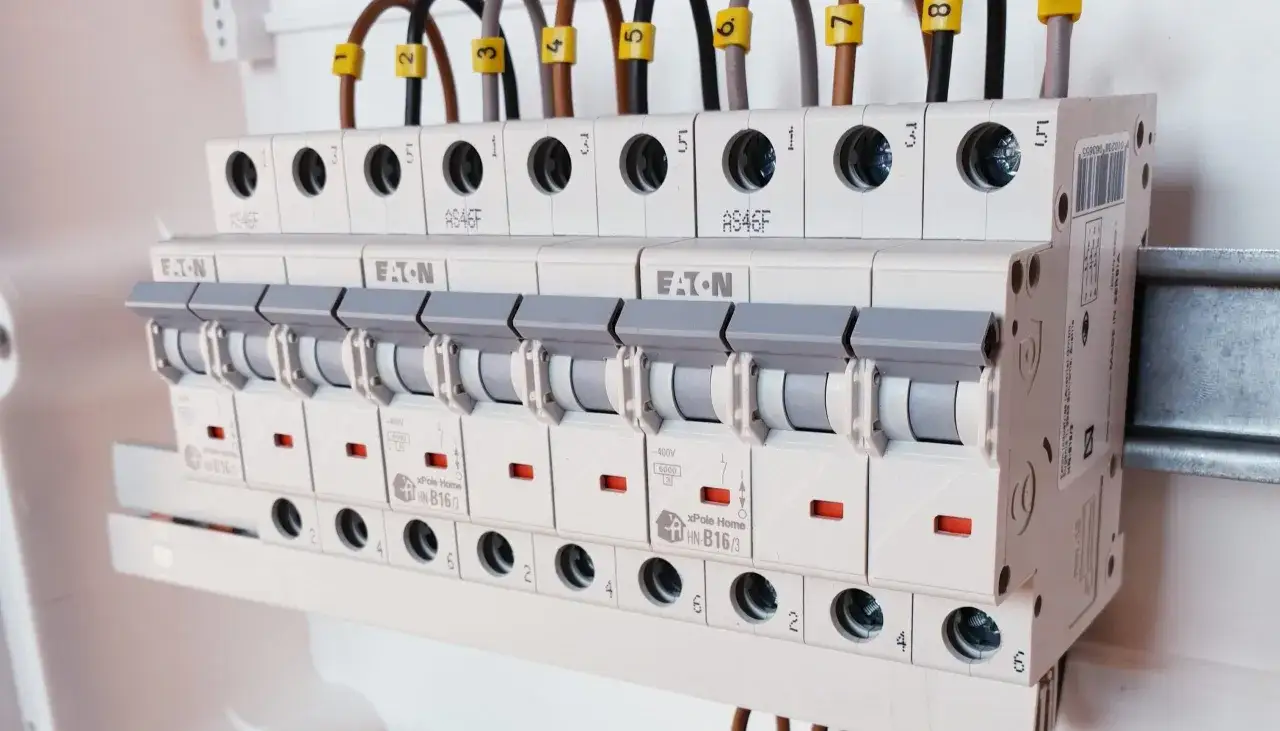

W codziennej mowie wszystko nazywa się „korkami”, ale technicznie to mogą być różne aparaty. W starszych instalacjach spotyka się bezpieczniki topikowe, w nowszych wyłączniki nadprądowe, a bardzo często także wyłączniki różnicowoprądowe, czyli popularne różnicówki. Każde z nich reaguje na inny problem, więc odróżnienie urządzenia jest pierwszym krokiem do sensownej diagnozy.
Jeśli wyłącza się zabezpieczenie nadprądowe, chodzi zwykle o zbyt duży prąd w obwodzie albo o zwarcie. Gdy wybija różnicówka, sprawa dotyczy prądu upływu, czyli sytuacji, w której część energii „ucieka” poza normalny tor przewodzenia. W praktyce to rozróżnienie jest ważniejsze niż sam odruch ponownego włączenia dźwigni, bo od niego zależy, czy winny jest czajnik, pralnia, wilgoć w gniazdku, czy cała linia zasilająca.
Warto też pamiętać o jeszcze jednej możliwości: samo zabezpieczenie bywa zużyte albo uszkodzone. Jeśli wyłącza się bez obciążenia, po kilku latach pracy albo reaguje niestabilnie, nie zakładałbym od razu awarii urządzeń. Najpierw sprawdzam, co dokładnie zadziałało i w jakich warunkach, a dopiero potem przechodzę do reszty instalacji.
To rozróżnienie porządkuje całą diagnostykę, więc dalej przejdę do najczęstszych przyczyn i ich objawów.
Najczęstsze przyczyny w domu i mieszkaniu
W domowych instalacjach powtarza się kilka scenariuszy. Część jest banalna, ale właśnie te najprostsze najłatwiej przeoczyć, zwłaszcza gdy problem pojawia się tylko wieczorem, po uruchomieniu kilku urządzeń naraz albo po deszczu. Poniżej zestawiam najbardziej typowe przypadki, które spotyka się w mieszkaniach, domach i lokalach po modernizacji.
| Objaw | Najbardziej prawdopodobna przyczyna | Co to zwykle oznacza w praktyce |
|---|---|---|
| Wyłącza się po włączeniu czajnika, piekarnika lub mikrofalówki | Przeciążenie obwodu | Na jednym obwodzie pracuje zbyt wiele mocnych odbiorników |
| Zabezpieczenie działa po chwili, gdy sprzęt już pracuje | Przeciążenie termiczne albo nadmierny pobór prądu | Obwód grzeje się i zabezpieczenie odcina zasilanie zanim dojdzie do uszkodzeń |
| Różnicówka wybija po deszczu, w łazience lub pralni | Wilgoć, zawilgocone złącze, uszkodzona izolacja | Pojawia się prąd upływu do ziemi |
| Problem pojawia się po podłączeniu jednego konkretnego urządzenia | Usterka sprzętu, przewodu albo zasilacza | Winnym bywa grzałka, silnik, filtr przeciwzakłóceniowy lub elektronika |
| Wyłącza się przy większej liczbie urządzeń elektronicznych | Suma drobnych upływów prądu | Różnicówka dostaje więcej „tła” niż przewidywał projekt obwodu |
| Zabezpieczenie działa natychmiast po załączeniu | Zwarcie albo błąd połączeń | To już sygnał, że trzeba szukać usterki w instalacji lub w samym odbiorniku |
Przy różnicówkach częstym źródłem kłopotów są też błędy montażowe. Eaton zwraca uwagę, że problem potrafi wynikać z połączenia przewodów PE i N po stronie zabezpieczenia, z błędnego podziału przewodów neutralnych albo zbyt dużej sumy prądów upływu w instalacji. To ważne, bo taki objaw łatwo pomylić z awarią sprzętu, choć w rzeczywistości problem siedzi w okablowaniu.
Jeśli po przejrzeniu tej listy nadal nie widać winnego, kolejny krok to bezpieczne zawężenie źródła usterki.
Jak bezpiecznie zawęzić źródło problemu
Tu nie ma potrzeby zgadywać. Ja zawsze zaczynam od odłączenia obciążenia i sprawdzania obwodów krok po kroku, bo to najszybszy sposób na odróżnienie awarii urządzenia od problemu w instalacji. Najważniejsze jest jedno: nie próbuj „przepchnąć” zabezpieczenia na siłę, tylko szukaj wzorca zachowania.
- Wyłącz wszystkie urządzenia z gniazdek w problematycznym obwodzie.
- Podnieś zabezpieczenie i sprawdź, czy pozostaje w pozycji włączonej.
- Włączaj sprzęty pojedynczo, najlepiej w odstępach kilkudziesięciu sekund.
- Obserwuj, czy problem pojawia się od razu, po kilku sekundach, czy dopiero po nagrzaniu urządzenia.
- Jeśli wybija tylko jeden odbiornik, zostaw go odłączonego i nie używaj do czasu sprawdzenia.
- Jeśli wyłącza się cały obwód bez podłączonych urządzeń, winna może być instalacja, gniazdo, puszka, rozdzielnica albo samo zabezpieczenie.
Moment zadziałania mówi bardzo dużo. Natychmiastowe wyłączenie po włączeniu urządzenia sugeruje zwarcie albo poważny błąd połączenia. Wyłączenie po kilku minutach bardziej pasuje do przeciążenia albo do elementu, który po rozgrzaniu zaczyna pobierać za dużo prądu. W łazience, pralni i kuchni zawsze biorę pod uwagę wilgoć, bo tam instalacja pracuje w najtrudniejszych warunkach.
Jeżeli problem pojawia się po remoncie, zalaniu albo wymianie gniazdka, tym bardziej nie traktowałbym go jak „zbiegu okoliczności”. Takie objawy często prowadzą do uszkodzonej izolacji albo błędu w podłączeniu przewodów. Kiedy zawęzisz źródło do jednego obwodu albo jednego sprzętu, można przejść do pytania, czy problemem nie jest sam dobór zabezpieczenia.
Kiedy winny jest zbyt słaby albo źle dobrany obwód
Nie każde zadziałanie zabezpieczenia oznacza awarię. Czasem instalacja jest po prostu zbyt mocno obciążona albo aparat ma charakterystykę niedopasowaną do urządzeń z dużym prądem rozruchowym. ABB podaje, że wyłącznik o charakterystyce B zadziała zwykle przy 3-5-krotności prądu znamionowego, C przy 5-10-krotności, a D przy 10-20-krotności. To tłumaczy, dlaczego lodówka, pompa, sprężarka, klimatyzacja, płyta indukcyjna czy niektóre zasilacze potrafią wywołać pozornie „losowe” wyłączenie.
W instalacji 230 V obwód 16 A daje teoretycznie około 3,7 kW, ale to nie jest zaproszenie do ciągłego dobijania do granicy. Zostawia się zapas na rozruch, zmienność napięcia i warunki pracy przewodów. Gdy na jednym obwodzie działają czajnik, piekarnik i jeszcze pralka, problem jest zwykle czysto matematyczny: suma mocy jest za duża jak na możliwości linii.
W nowych domach i po modernizacji to widzę szczególnie często. Do jednej instalacji dochodzą urządzenia energooszczędne, falowniki, UPS-y, ładowarki, pompy ciepła, a nawet zaawansowane sterowanie oświetleniem. Taki sprzęt bywa bardzo dobry energetycznie, ale potrafi wnosić własne prądy upływu albo rozruchowe. W efekcie stary układ zabezpieczeń, projektowany pod prostsze odbiorniki, zaczyna reagować zbyt wcześnie.
Jeśli chodzi o różnicówki, niektóre współczesne odbiorniki wymagają innego podejścia niż klasyczne urządzenia rezystancyjne. Dla części instalacji stosuje się typ F albo typ B, zwłaszcza tam, gdzie pracują falowniki, przetwornice albo urządzenia z mieszanym przebiegiem prądu. To nie jest jednak pole do zgadywania na oko. Zmiana typu zabezpieczenia ma sens dopiero po pomiarach i ocenie całej instalacji, bo samą różnicówkę można wymienić, ale przyczyna może leżeć głębiej.
Gdy obwód i charakterystyka zabezpieczenia są już jasno ocenione, zostaje jeszcze pytanie o moment, w którym samodzielne testy przestają być rozsądne.
Kiedy trzeba wezwać elektryka i jak nie pogorszyć sytuacji
Jeżeli zabezpieczenie wybija regularnie, nie wraca po odłączeniu urządzeń albo towarzyszy temu zapach spalenizny, grzanie rozdzielnicy, ślady okopcenia, trzaski albo migotanie świateł, nie warto przedłużać prób. W takich przypadkach szukam już nie „który sprzęt działał ostatnio”, tylko gdzie instalacja traci bezpieczeństwo. Na tym etapie potrzebne są pomiary, a nie kolejne ręczne resetowanie dźwigni.
Do sprawdzenia zwykle trafiają trzy rzeczy: izolacja przewodów, stan połączeń w gniazdach i puszkach oraz sama rozdzielnica. Dobry elektryk nie ograniczy się do wymiany bezpiecznika, tylko sprawdzi obciążenie obwodów, zadziałanie różnicówki, ciągłość przewodu ochronnego i ewentualne miejsca zawilgocenia. To właśnie takie pomiary odróżniają doraźną naprawę od rozwiązania problemu u źródła.
W starszych mieszkaniach dochodzi jeszcze jeden temat: instalacja była projektowana pod zupełnie inny profil użytkowania. Dziś w jednym pokoju pracują komputer, monitor, ładowarki, odkurzacz, grzejnik, router i czasem UPS, czyli zestaw, którego dawniej po prostu nie było. Przy takim układzie często bardziej opłaca się przebudować podział obwodów niż próbować „ratować” wszystko mocniejszym zabezpieczeniem. To ważne także z punktu widzenia bezpieczeństwa przeciwpożarowego i efektywności energetycznej.
Po wykonaniu pomiarów łatwiej zdecydować, czy problem da się zamknąć na poziomie jednego urządzenia, czy wymaga większej korekty w instalacji.
Co sprawdzić przy modernizacji, żeby problem nie wracał
Jeżeli instalacja ma obsługiwać nowocześniejszy dom, kilka urządzeń o większym poborze mocy albo sprzęt z elektroniką mocy, najlepiej pomyśleć o tym zawczasu. W praktyce największą różnicę robi rozdzielenie ciężkich odbiorników na osobne obwody, sensowny dobór zabezpieczeń i unikanie mieszania wielu urządzeń o dużym rozruchu na jednej linii. To prostsze niż późniejsze gaszenie pożaru w rozdzielnicy, tylko że działa od razu.
- Pralka, zmywarka, piekarnik i płyta grzewcza powinny mieć własne, dobrze opisane obwody.
- Ładowarka, pompa ciepła, klimatyzacja i falownik PV wymagają oceny typu zabezpieczenia, a nie tylko jego wartości nominalnej.
- Warto sprawdzić, czy w rozdzielnicy nie ma zbyt dużej sumy drobnych upływów z wielu urządzeń.
- Po remoncie, zalaniu albo dołożeniu nowych odbiorników dobrze jest zrobić pomiary instalacji, zanim problem wróci w najmniej wygodnym momencie.
- Przycisk testu na różnicówce nie jest ozdobą. Regularny test pozwala wykryć aparat, który przestał działać prawidłowo.
W instalacjach związanych z termomodernizacją i OZE szczególnie cenię jedną zasadę: nie zwiększa się zabezpieczenia na ślepo. Najpierw sprawdza się, czy problem powoduje jeden sprzęt, zbyt duże obciążenie, upływ prądu czy błędna konfiguracja obwodu, a dopiero potem podejmuje decyzję o zmianach. Dzięki temu łatwiej uniknąć kosztownych poprawek i niepotrzebnych przeróbek.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: przy powtarzającym się wyłączaniu instalacji nie szukaj obejścia, tylko przyczyny. To właśnie odróżnia doraźne „włącz i zapomnij” od bezpiecznej instalacji, która nie zaskakuje przy każdym większym obciążeniu.
