Podlicznik prądu przydaje się wtedy, gdy chcesz rozdzielić koszty energii między kilka obwodów, sprawdzić zużycie pompy ciepła, ładowarki samochodu, warsztatu albo lokalu na wynajem. Dobrze rozpisany schemat podłączenia podlicznika prądu pozwala szybko odróżnić tor pomiarowy od zwykłego zasilania obwodu i uniknąć błędów, które później fałszują odczyt. W praktyce najwięcej zależy od tego, czy masz instalację jednofazową, trójfazową czy układ z przekładnikami prądowymi.
Najważniejsze rzeczy do zapamiętania przed montażem podlicznika
- Podlicznik mierzy wybrany obwód lub lokal, ale nie zastępuje licznika operatora sieci.
- W układzie jednofazowym najczęściej wystarczy prosty licznik na szynę DIN, a w trójfazowym trzeba dopasować go do prądu i liczby faz.
- Przewód ochronny PE nie prowadzi się przez licznik, a kierunek wejścia i wyjścia trzeba sprawdzić w instrukcji konkretnego modelu.
- Do rozliczeń z najemcą albo podliczenia kosztów w osobnym lokalu lepiej wybrać model z MID.
- W większych instalacjach i przy przekładnikach prądowych montaż powinien wykonać elektryk z odpowiednimi uprawnieniami.
Kiedy podlicznik ma sens i co naprawdę mierzy
Ja zaczynam od pytania o cel. Jeśli chodzi tylko o kontrolę zużycia, wystarczy licznik pomocniczy. Jeśli z jego wskazań mają wynikać rozliczenia z najemcą, użytkownikiem lokalu albo osobą korzystającą z osobnego obwodu, wybór urządzenia musi być bardziej przemyślany: liczy się stabilny montaż, czytelny odczyt i najlepiej certyfikacja MID.
Podlicznik stosuje się najczęściej wtedy, gdy chcesz monitorować energię dla:
- mieszkania lub lokalu na wynajem,
- pompy ciepła, która ma osobny obwód,
- ładowarki samochodu elektrycznego,
- warsztatu, garażu lub pomieszczenia gospodarczego,
- instalacji fotowoltaicznej, jeśli chcesz śledzić bilans poboru i oddawania energii.
Taki pomiar jest szczególnie użyteczny tam, gdzie zużycie prądu łatwo się rozjeżdża z intuicją. Pompa ciepła, klimatyzacja czy ładowanie auta potrafią wygenerować koszt, którego nie widać na pierwszy rzut oka. Żeby jednak licznik pokazywał prawdę, najpierw trzeba poprawnie odczytać schemat połączeń.
Od tego miejsca przechodzę już do samego układu elektrycznego, bo to właśnie on decyduje, czy podlicznik będzie działał jak trzeba.
Jak czytać schemat podłączenia podlicznika
Gdy patrzę na schemat, sprawdzam trzy rzeczy: skąd energia wchodzi do licznika, którędy wychodzi do obciążenia i czy przewód ochronny omija urządzenie. Najważniejsze oznaczenia są zwykle podobne, ale numeracja zacisków różni się między producentami, więc zawsze trzeba odnieść się do instrukcji konkretnego modelu.
| Element schematu | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| Wejście zasilania | Miejsce, w którym do licznika trafia faza i neutralny | Nie mylić z wyjściem na obwód |
| Wyjście na obciążenie | Tor, którym energia płynie do odbiorników | Odwrócenie kierunku daje błędny odczyt |
| Przewód neutralny N | Zwykle przechodzi przez licznik razem z fazą | Układ musi odpowiadać instrukcji urządzenia |
| Przewód ochronny PE | Chroni użytkownika, ale nie bierze udziału w pomiarze | Nie prowadzi się go przez licznik |
| Przekładniki prądowe CT | Stosowane przy większych mocach i prądach | Kierunek założenia ma znaczenie |
| Port komunikacyjny | Umożliwia odczyt danych do systemu BMS, EMS lub Modbus | To osobny tor, nie zastępuje zasilania |

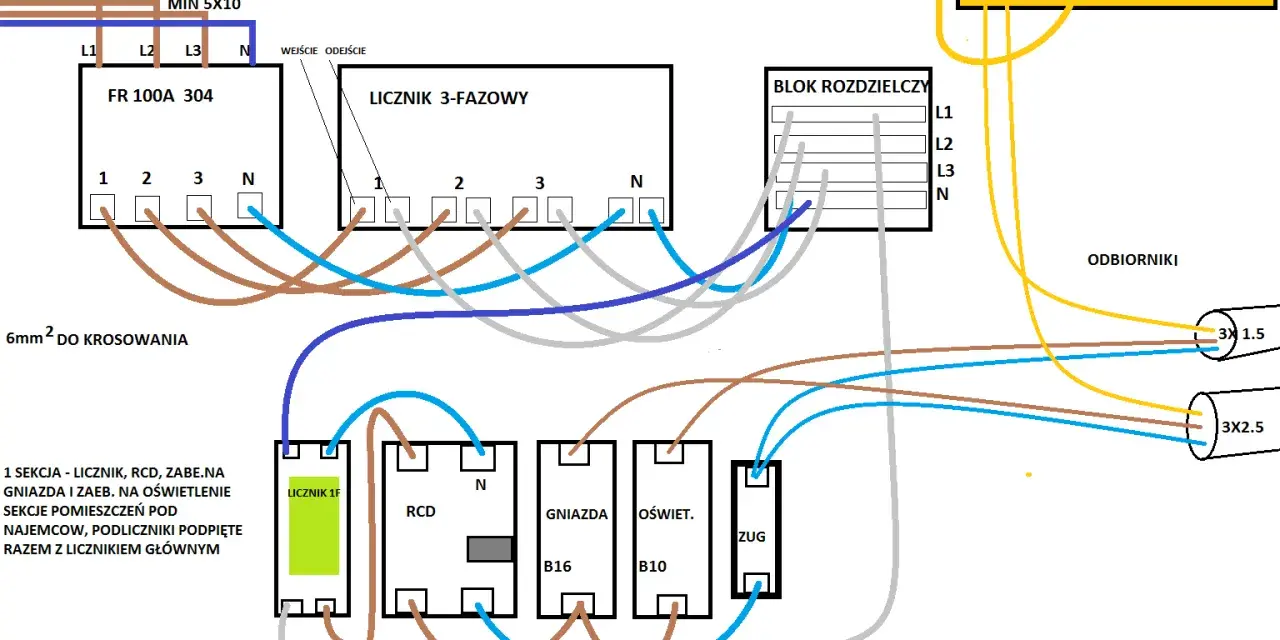

W uproszczeniu licznik ma znaleźć się w torze energii, a nie obok niego. Jeśli schemat obejmuje szynę DIN, przekładniki albo komunikację RS-485, to nie są dodatki dekoracyjne, tylko elementy, które decydują o poprawnym działaniu. Kiedy to jest jasne, można przejść do najprostszego wariantu, czyli układu jednofazowego.
Schemat dla instalacji jednofazowej
W jednofazowej instalacji podlicznik zwykle montuje się w rozdzielnicy, za zabezpieczeniem zasilającym i przed odbiornikami, które chcesz mierzyć. Jeśli liczysz energię dla jednego obwodu, na przykład garażu albo małego lokalu, ten układ jest najprostszy i najczęściej wystarczający.
- Odłącz zasilanie i sprawdź brak napięcia miernikiem.
- Wepnij licznik na szynę DIN albo zamocuj go zgodnie z obudową producenta.
- Doprowadź fazę i neutralny na wejście licznika.
- Z wyjścia wyprowadź zasilanie na obwód, który ma być mierzony.
- Przewód PE prowadź osobno, bez udziału licznika.
- Po uruchomieniu sprawdź, czy wskazanie rośnie dopiero wtedy, gdy obciążenie faktycznie pracuje.
W jednofazowych modelach spotyka się najczęściej proste liczniki bezpośrednie, zwykle w klasie prądowej dopasowanej do obwodu, na przykład 5/45 A albo 5/63 A. To dobre rozwiązanie do mieszkań, małych warsztatów i pojedynczych odbiorników, ale przy większych mocach trzeba już myśleć o trzech fazach. Jeśli producent wymaga podłączenia obu biegunów przez licznik, robię dokładnie tak, jak pokazuje instrukcja, a nie według „uniwersalnego” schematu z internetu.
Jeżeli obwód jest mocniejszy albo korzysta z trójfazowego zasilania, schemat robi się wyraźnie bardziej wymagający i właśnie tam najłatwiej popełnić kosztowny błąd.

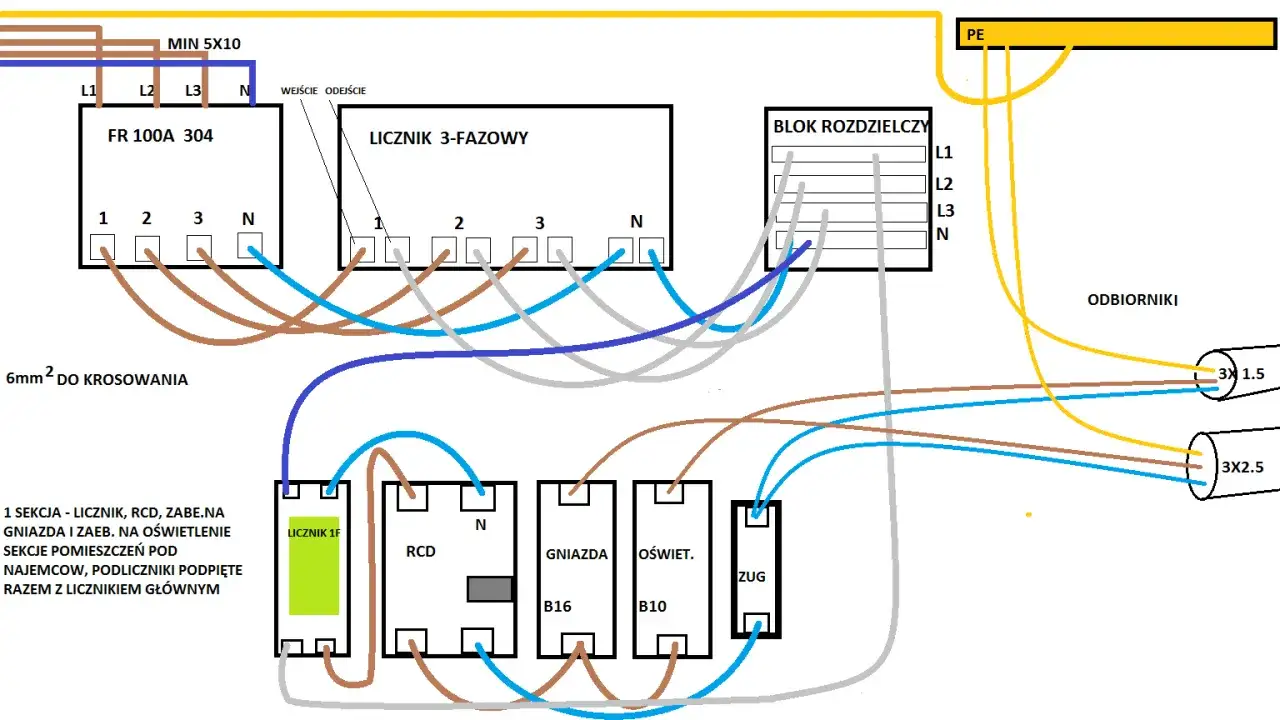

Schemat dla instalacji trójfazowej i z przekładnikami
Trójfazowy podlicznik ma sens tam, gdzie są odbiorniki 3-fazowe albo jedna faza byłaby zbyt mocno obciążona. Jak opisuje Energa, taki licznik stosuje się przede wszystkim przy odbiornikach wymagających zasilania trójfazowego oraz wtedy, gdy duże obciążenie jednej fazy mogłoby przekroczyć sensowny poziom pracy instalacji. W praktyce dotyczy to pomp ciepła, ładowarek EV, warsztatów, płyt indukcyjnych czy rozbudowanych instalacji fotowoltaicznych.
| Wariant | Kiedy go wybieram | Plusy | Ograniczenia |
|---|---|---|---|
| Trójfazowy bezpośredni | Do typowych domów, pomp ciepła, małych warsztatów i ładowarek EV o umiarkowanej mocy | Prostszy montaż, mniej elementów, czytelny odczyt | Ma limit prądowy i wymaga przeprowadzenia toru mocy przez licznik |
| Trójfazowy z przekładnikami CT | Do większych obciążeń i instalacji, w których nie chcę prowadzić grubych przewodów przez aparat | Lepszy do dużych mocy, łatwiejszy przy rozbudowanych rozdzielnicach | Więcej elementów, trzeba pilnować orientacji i połączeń wtórnych |
Przy przekładnikach prądowych kluczowa jest orientacja: oznaczenie kierunku musi zgadzać się z przepływem energii, a przewody wtórne prowadzi się dokładnie tak, jak podaje producent. Tu nie ma miejsca na zgadywanie, bo odwrócenie jednego przekładnika potrafi zafałszować cały bilans trzech faz. Zwracam też uwagę na kolejność faz, poprawne podłączenie neutralnego i test po uruchomieniu.
W większych instalacjach i przy układach z przekładnikami naprawdę nie warto improwizować. Lepiej poświęcić chwilę na sprawdzenie schematu niż potem szukać powodu, dla którego licznik pokazuje wartości oderwane od rzeczywistości.
Najczęstsze błędy, które psują pomiar albo bezpieczeństwo
Najwięcej problemów nie bierze się z samego licznika, tylko z błędów montażowych. Jak przypomina URE, urządzenia pomiarowe powinny być usytuowane w miejscu łatwo dostępnym i zabezpieczonym przed uszkodzeniami oraz ingerencją osób niepowołanych. W budynku wielorodzinnym liczniki pomiaru energii umieszcza się poza lokalami, w zamykanych szafkach. To nie jest detal estetyczny, tylko warunek sensownego i bezpiecznego użytkowania.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Odwrócone wejście i wyjście | Licznik pokazuje błędne wartości albo nie nalicza poprawnie | Sprawdzam kierunek przepływu przed uruchomieniem |
| Błędna orientacja przekładników CT | Przekłamany bilans faz lub ujemne odczyty | Montuję CT zgodnie z oznaczeniami P1/P2 i instrukcją |
| Prowadzenie PE przez licznik | Ryzyko błędu i nieprawidłowy układ ochrony | PE prowadzę osobno, poza torem pomiarowym |
| Za mały zakres prądowy | Przegrzewanie, awarie, skrócona żywotność urządzenia | Dobieram licznik do maksymalnego obciążenia obwodu |
| Montaż bez MID przy rozliczeniach | Trudniej bronić odczytów w rozliczeniach między użytkownikami | Do najmu i podnajmu wybieram model z MID |
| Luźne zaciski i brak obudowy | Grzanie, spadki jakości połączeń, zagrożenie porażeniowe | Dokręcam połączenia i montuję w zamkniętej rozdzielnicy |
Najbardziej lubię tu prostą zasadę: jeśli coś ma służyć do pomiaru energii w domu, lokalu albo przy instalacji OZE, to musi być jednocześnie czytelne, dostępne i zabezpieczone. Gdy ten warunek jest spełniony, zostaje już tylko sensowny wybór modelu i koszt całej operacji.
Ile to kosztuje i jaki model wybrać do domu, najmu albo fotowoltaiki
Na rynku w 2026 roku podstawowy jednofazowy podlicznik kupisz zwykle za około 50-120 zł, a wersję z MID za 80-180 zł. Trójfazowy model bez przekładników kosztuje zazwyczaj 120-250 zł, natomiast licznik z CT albo z komunikacją Modbus potrafi kosztować 200-500 zł i więcej. Montaż wykonany przez elektryka to najczęściej 250-800 zł, a przy przeróbce rozdzielnicy wycena rośnie, bo dochodzi więcej pracy i materiałów.
| Wariant | Orientacyjny koszt | Do czego pasuje najlepiej |
|---|---|---|
| Jednofazowy podstawowy | 50-120 zł | Prosty monitoring jednego obwodu lub małego lokalu |
| Jednofazowy z MID | 80-180 zł | Rozliczenia między użytkownikami i najem |
| Trójfazowy bezpośredni | 120-250 zł | Pompa ciepła, warsztat, większy dom, ładowarka EV |
| Trójfazowy z przekładnikami lub Modbus | 200-500 zł i więcej | Duże obciążenia, integracja z automatyką, bilans PV |
Jeśli licznik ma służyć do rozliczeń, wybieram MID. Jeśli pracuje przy fotowoltaice, stawiam na model dwukierunkowy, żeby widzieć nie tylko pobór, ale też energię oddaną do sieci. Jeśli ma służyć wyłącznie do podglądu zużycia, czasem wystarczy prostszy monitor energii, a nie pełny podlicznik rozliczeniowy. Właśnie tu najłatwiej przepłacić za funkcje, z których potem nikt nie korzysta.
Gdy znam już budżet i zastosowanie, zostaje ostatnia rzecz: sprawdzić, czy montaż faktycznie działa tak, jak powinien.
Test, który robię po podłączeniu podlicznika
Po montażu zawsze wykonuję krótki test pod obciążeniem. Nie opieram się na samym wrażeniu, że „coś świeci na wyświetlaczu”, tylko sprawdzam, czy licznik reaguje przewidywalnie. To właśnie ten etap odróżnia poprawnie działający układ od instalacji, która tylko wygląda na skończoną.
- Włączam odbiornik o znanej mocy, na przykład grzałkę, suszarkę albo inny prosty sprzęt.
- Sprawdzam, czy licznik nalicza energię dopiero wtedy, gdy obciążenie faktycznie pracuje.
- Porównuję wynik orientacyjnie: urządzenie 2 kW pracujące przez 30 minut powinno zużyć około 1 kWh.
- Po kilkunastu minutach dotykowo lub termicznie kontroluję, czy zaciski nie grzeją się nadmiernie.
- Sprawdzam, czy opis obwodu w rozdzielnicy zgadza się z tym, co mierzy licznik.
- Zapisuję model urządzenia i zachowuję instrukcję, bo przy kolejnej modernizacji to oszczędza czas.
Jeżeli układ jest trójfazowy, z przekładnikami, z rozliczaniem najmu albo zamontowany w budynku wielorodzinnym, kończę dopiero wtedy, gdy rozdzielnica jest zamknięta, opisana i zgodna ze schematem producenta. W prostych przypadkach liczy się porządek i zgodność z instrukcją, w trudniejszych - fachowiec z uprawnieniami. To najkrótsza droga do tego, żeby podlicznik rzeczywiście pomagał w kontroli kosztów energii, zamiast tworzyć kolejne źródło problemów.
