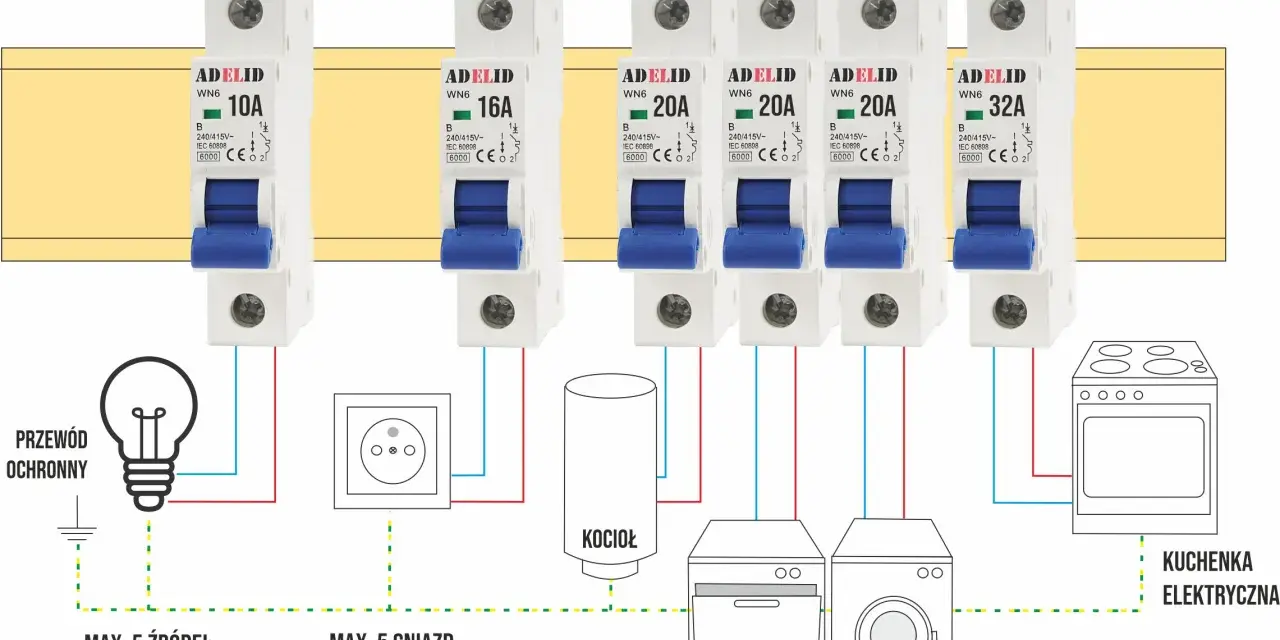

W instalacjach elektrycznych najwięcej problemów nie robi sam bezpiecznik, tylko jego połączenie: za słabo dociągnięte grzeje się i luzuje, za mocno potrafi uszkodzić zacisk albo gwint. Dlatego moment dokręcania bezpieczników trzeba czytać zawsze razem z konkretnym typem podstawy, oprawy albo zacisku, a nie traktować jako jedną uniwersalną liczbę.
W praktyce temat dotyczy najczęściej rozłączników bezpiecznikowych, podstaw NH, opraw cylindrycznych i połączeń śrubowych w rozdzielnicach, także tych po modernizacji domu, przy fotowoltaice, pompie ciepła czy magazynie energii. Poniżej rozkładam go na proste kroki: co dokładnie się dokręca, skąd wziąć wartość, jak to zrobić bez zgadywania i jakie błędy widzę najczęściej.
Najważniejsze jest dobranie momentu do konkretnej oprawy i zacisku, nie do samego bezpiecznika
- Nie ma jednej wartości dla wszystkich typów bezpieczników i podstaw.
- W dokumentacji producenta moment bywa podany osobno dla śruby, zacisku i montażu podstawy.
- W praktyce spotyka się bardzo szeroki zakres, od 2,6 Nm przy niektórych zaciskach do 56 Nm przy dużych połączeniach śrubowych.
- Do pracy używa się skalibrowanego klucza dynamometrycznego, a nie dokręcania „na wyczucie”.
- Po montażu trzeba skontrolować ułożenie przewodu, jakość styku i ślady grzania.
Co właściwie obejmuje moment dokręcania w układach z bezpiecznikami
Gdy ktoś pyta o moment dokręcania bezpieczników, ja najpierw pytam, co dokładnie ma być dokręcone. W praktyce chodzi zwykle o śrubę podstawy NH, zacisk przewodu, nakrętkę na połączeniu studowym albo śrubę mocującą oprawę, a nie o sam wkład topikowy jako taki.
To ważne rozróżnienie, bo w jednej rozdzielnicy masz cienkie zaciski z małym momentem, a w innej duże połączenia śrubowe, które wymagają znacznie większego docisku. Dlatego przy bezpiecznikach technicznych sens ma tylko odniesienie do konkretnej konstrukcji: podstawy, oprawy, typu zacisku i przekroju przewodu.
| Co ludzie mówią | Co faktycznie jest dokręcane | Co to znaczy w praktyce |
|---|---|---|
| Wkładka bezpiecznikowa | Styk wkładki w podstawie lub oprawie | Zwykle nie ma jednej „uniwersalnej” wartości dla samej wkładki |
| Bezpiecznik NH | Zacisk przewodu albo śruba podstawy | Moment zależy od gwintu, powierzchni styku i modelu aparatu |
| Oprawa cylindryczna | Śruba zaciskowa lub element mocujący oprawę | Liczy się dokładny typ oprawki, nie tylko rozmiar bezpiecznika |
| Połączenie studowe | Nakrętka, podkładki i styk na trzpieniu | Tu łatwo przesadzić z dociskiem albo zostawić zbyt luźny styk |
Jeśli instrukcja nie podaje momentu dla konkretnego połączenia, nie warto go zgadywać z innego modelu. W elektryce to właśnie takie skróty myślowe najczęściej kończą się przegrzanym stykiem albo uszkodzonym gniazdem. Kiedy już wiadomo, co naprawdę się dokręca, łatwiej zrozumieć, dlaczego producenci podają różne liczby.
Dlaczego nie ma jednej wartości dla wszystkich typów
Najkrócej: bo moment nie wynika z samego prądu znamionowego, tylko z geometrii styku. Inaczej pracuje mały zacisk w oprawie cylindrycznej, inaczej ciężka baza NH, a inaczej połączenie z płaską szyną albo końcówką kablową.
- rozmiar gwintu i powierzchnia styku;
- materiał przewodu i końcówki, na przykład Cu lub Al;
- czy połączenie jest suche, czy producent dopuszcza je po posmarowaniu;
- czy przewód jest jednodrutowy, wielodrutowy czy zakończony tulejką;
- warunki pracy: drgania, temperatura oraz częste cykle grzania i stygnięcia.
W dokumentacjach producentów widać też coś jeszcze: dla jednego typu wkładki potrafią pojawić się osobne wartości dla gwintu suchego i nasmarowanego. Ja traktuję to jako sygnał, że nie wolno przepisywać liczb z internetu bez sprawdzenia konkretnego modelu. Z tego samego powodu najpierw sięgam do danych producenta, a dopiero potem do notatek z wcześniejszych montaży.
To prowadzi do prostego pytania: gdzie tę właściwą wartość znaleźć, zanim weźmiesz klucz do ręki.
Gdzie znaleźć właściwy moment w dokumentacji producenta
Najpewniejsze źródło to zawsze karta katalogowa albo instrukcja montażu danego aparatu. Szukam w nich haseł typu terminal screw, tightening torque, moment dokręcania albo tabeli z przekrojem przewodu i gwintem, bo tam najczęściej kryje się odpowiedź.
- Sprawdź oznaczenie dokładnego modelu, nie tylko serię.
- Znajdź sekcję o zaciskach, podstawie, mocowaniu lub przyłączu kablowym.
- Porównaj moment z gwintem i przekrojem przewodu.
- Jeśli dokument rozróżnia połączenie suche i nasmarowane, użyj właściwej kolumny.
- Jeżeli wartość nie jest podana, nie improwizuj - poszukaj nowszej instrukcji albo zapytaj producenta.
Ja szczególnie zwracam uwagę na to, czy producent podaje też narzędzie i tolerancję. W części dokumentacji pojawia się zalecenie użycia skalibrowanego klucza dynamometrycznego z niewielką tolerancją, bo sam „mniej więcej taki sam docisk” w elektryce zwykle kończy się kosztownym grzaniem styku. Kiedy już masz liczbę, zostaje kwestia wykonania, a tu łatwo o błędy nawet doświadczonym instalatorom.
Jak dokręcać połączenie bez zgadywania
W praktyce robię to zawsze w tej samej kolejności: odłączam obwód, potwierdzam brak napięcia, sprawdzam stan przewodu i dopiero wtedy biorę klucz. To brzmi banalnie, ale przy rozdzielnicach po modernizacji, zwłaszcza w instalacjach z PV, pompą ciepła albo magazynem energii, pośpiech jest najgorszym doradcą.
- Przygotuj właściwy klucz dynamometryczny i ustaw dokładny moment.
- Oczyść styk i sprawdź, czy przewód siedzi prosto, bez naprężeń.
- Jeśli to linka wielodrutowa, użyj tulejki, jeżeli tak zaleca producent.
- Dokręcaj płynnie, bez szarpania i bez „dociągania jeszcze odrobinkę”.
- Po osiągnięciu momentu nie kontynuuj ruchu, tylko zatrzymaj się na wartości z dokumentacji.
- Na koniec zaznacz połączenie, jeśli w danym standardzie robi się to kontrolnie, i zamknij osłony.
Najczęstszy błąd, który widzę, to zastępowanie liczb „czuciem w ręce”. To działa w meblach, nie w aparaturze elektrycznej. W bezpiecznikach zbyt mały docisk powoduje opór przejścia i nagrzewanie, a zbyt duży potrafi zdeformować zacisk, uszkodzić gwint albo pogorszyć późniejszy kontakt. Kiedy połączenie jest już zrobione poprawnie, zostaje najważniejszy test: czy wszystko zachowuje się tak, jak powinno po załączeniu.
Jakie wartości pojawiają się najczęściej w praktyce
W dokumentacjach producentów zakres bywa zaskakująco szeroki. To najlepszy dowód, że nie istnieje jeden uniwersalny moment dla „bezpiecznika”, tylko zestaw wartości zależnych od konstrukcji.
| Przykład z dokumentacji | Moment | Co to pokazuje |
|---|---|---|
| Podstawa NH, śruba M8 | 10 Nm | Mały gwint, umiarkowany docisk |
| Podstawa NH, śruba M10 lub M12 | 32 Nm | Ta sama rodzina aparatu, ale wyraźnie większe połączenie |
| Podstawa NH, śruba M16 | 56 Nm | Duże połączenie wymaga bardzo stabilnego styku |
| Mocowanie uchwytu lub oprawy M10 | 20 Nm | Moment montażowy bywa inny niż moment zacisku przewodu |
| Zacisk śrubowy M8 | 12-15 Nm | Zakres zależy od konkretnej konstrukcji i przekroju przewodu |
| Zacisk śrubowy M10 | 30-35 Nm | Większy przewód, większy docisk |
| Zacisk V | 2,6 Nm / 9,5 Nm | Inna geometria, inna siła docisku |
Te liczby nie są zamienne między modelami. Jeśli dokumentacja podaje kilka zakresów, stosuję ten dokładnie przypisany do mojego wariantu, a nie „zbliżony” z innego katalogu. Na tym etapie zostaje jeszcze jedna rzecz, której nie warto odkładać na później.
Co sprawdzić po dokręceniu, zanim załączysz obwód
Połączenie nie jest gotowe tylko dlatego, że klucz kliknął. Ja zawsze patrzę jeszcze na trzy rzeczy: ułożenie przewodu, stan izolacji i to, czy żaden element nie został ściśnięty pod kątem. Jeśli widać przebarwienia, nadtopienie albo ślad czarnego nalotu, nie załączam obwodu w ciemno.
- czy zacisk nie ma luzu i nie zmienił położenia po dokręceniu;
- czy przewód nie pracuje pod naprężeniem;
- czy osłona i pokrywa wracają na swoje miejsce;
- czy nie ma śladów wcześniejszego grzania, utlenienia albo korozji;
- czy po kilku dniach lub po pierwszym cyklu obciążenia nie pojawia się ponowne nagrzewanie.
Jeśli instalacja jest obciążona mocno albo nieregularnie, a więc tak jak w domach po termomodernizacji z pompą ciepła, fotowoltaiką czy ładowarką do auta, traktuję kontrolę połączeń jako część normalnego serwisu, nie jednorazową czynność. W takich układach luźny styk potrafi odezwać się dopiero pod temperaturą i dopiero wtedy widać, czy moment został dobrany dobrze. Jeśli nie masz pewności co do modelu, dostępu do dokumentacji albo bezpiecznego odłączenia obwodu, lepiej zlecić to uprawnionemu elektrykowi niż próbować ratować połączenie kolejnym dociągnięciem.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: w aparaturze z bezpiecznikami nie ma miejsca na intuicję zamiast danych. Dobrze dobrany moment, właściwy klucz i krótka kontrola po montażu zwykle robią większą różnicę niż jakikolwiek „mocniejszy docisk”, bo to właśnie styk decyduje o temperaturze, trwałości i bezpieczeństwie całego obwodu.
