W instalacji elektrycznej najgroźniejsze są te usterki, których nie widać: uszkodzona izolacja, wilgoć w obwodzie, upływ przez obudowę urządzenia. Zasada działania wyłącznika różnicowoprądowego sprowadza się do pilnowania, czy prąd wypływający z obwodu wraca tą samą drogą. Gdy pojawia się różnica, urządzenie odcina zasilanie w milisekundach. W tym tekście rozkładam to na czynniki pierwsze i pokazuję też, kiedy różnicówka pomaga, a kiedy nie zastąpi innych zabezpieczeń.
Najkrócej rzecz ujmując, różnicówka pilnuje bilansu prądu i reaguje na upływ do ziemi
- W normalnej pracy prąd w przewodzie fazowym i neutralnym ma tę samą wartość, więc urządzenie „widzi” zero różnicy.
- Jeśli część prądu ucieka inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, wyłącznik odłącza obwód.
- Najczęściej dla ochrony osób stosuje się czułość 30 mA, a dla ochrony przeciwpożarowej 300 mA.
- Różnicówka nie zastępuje zabezpieczenia nadprądowego, więc zwykle pracuje razem z bezpiecznikiem lub wyłącznikiem nadprądowym.
- W nowoczesnych instalacjach z elektroniką, fotowoltaiką, pompą ciepła czy ładowarką EV dobór typu urządzenia ma duże znaczenie.
- Fałszywe zadziałania najczęściej wynikają z błędnego okablowania N i PE albo z sumowania się upływów wielu odbiorników.
Jak różnicówka wykrywa niebezpieczny upływ prądu

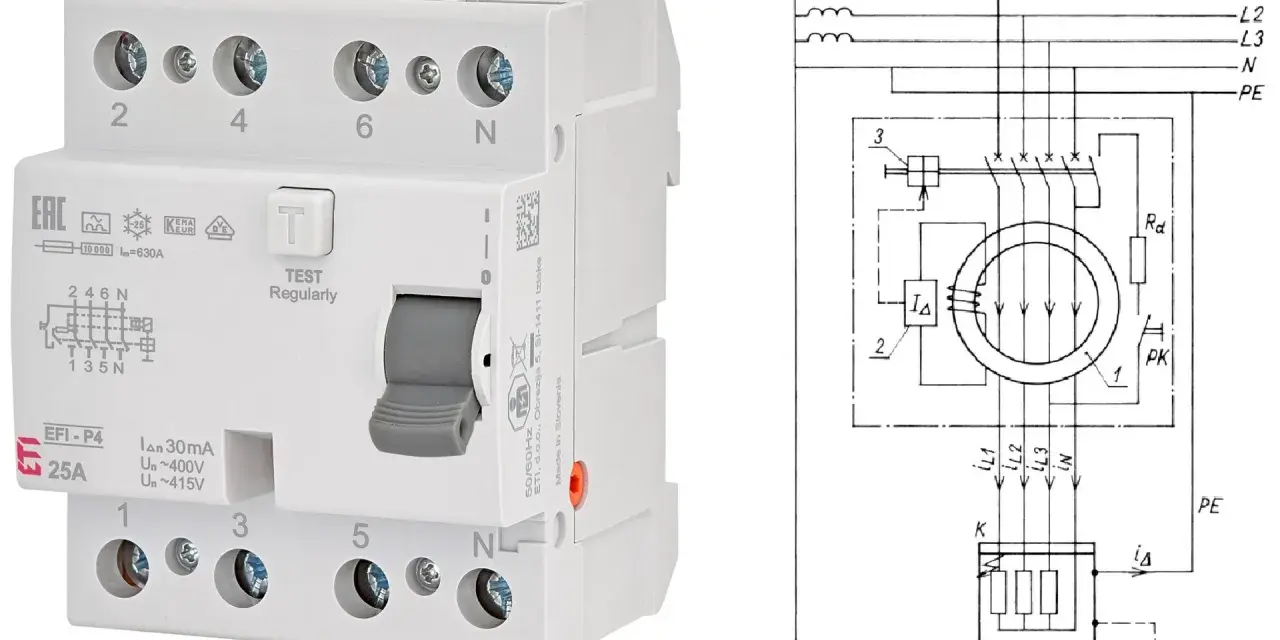

Najprościej ujmuję to tak: wyłącznik różnicowoprądowy porównuje prąd, który wypływa przewodem fazowym, z prądem wracającym przewodem neutralnym. Oba przewody przechodzą przez wspólny przekładnik sumujący, więc w idealnym układzie ich pola magnetyczne się znoszą. Jeśli wszystko jest w porządku, suma jest równa zeru i urządzenie pozostaje zamknięte.
Gdy pojawia się uszkodzenie izolacji, zawilgocenie albo kontakt człowieka z częścią czynną, część prądu odpływa inną drogą, zwykle do ziemi. Wtedy bilans się nie zgadza. Nawet niewielka różnica, rzędu 30 mA, wystarcza w urządzeniach ochronnych stosowanych do ochrony osób, bo dla organizmu to już poziom, którego nie wolno lekceważyć.
W praktyce warto zapamiętać jeden prosty przykład: jeśli obwód pobiera 10 A, to przez przewód powrotny powinno wrócić też 10 A. Jeżeli wraca 9,97 A, brakujące 30 mA „zginęło” po drodze. To właśnie ten brak jest sygnałem alarmowym. Ten mechanizm brzmi sucho, ale działa bardzo konsekwentnie i dlatego tak dobrze sprawdza się w domach oraz małych obiektach. To wyjaśnia sam mechanizm, ale równie ważne jest to, co dzieje się w chwili zadziałania.
Co dzieje się po przekroczeniu progu zadziałania
Po wykryciu różnicy nie ma tu żadnej finezji ani „negocjacji” z instalacją: mechanizm wyzwalający odłącza styki i obwód zostaje otwarty. Wszystko dzieje się w milisekundach, czyli na tyle szybko, by ograniczyć skutki porażenia i zminimalizować ryzyko przegrzania uszkodzonego miejsca.
W dobrych urządzeniach jest też przycisk testowy oznaczony najczęściej jako T. On nie sprawdza uziemienia i nie zastępuje pomiarów instalacji, ale pozwala zweryfikować, czy sam mechanizm zadziała. Ja traktuję ten przycisk jak prosty, obowiązkowy nawyk eksploatacyjny: jeśli go nie używasz, możesz przez lata nie zauważyć, że urządzenie mechanicznie się zastało albo ma uszkodzony tor testu.
W domach i podobnych obiektach rozsądny rytm to test co 6 miesięcy, a w trudniejszych warunkach, na przykład przy wilgoci lub dużym zapyleniu, warto skrócić odstęp nawet do 1 miesiąca. To nie jest drobny detal konserwacyjny, tylko realny element bezpieczeństwa. Skoro wiemy już, jak urządzenie reaguje, następne pytanie brzmi: jaki typ różnicówki ma sens w konkretnej instalacji.
Jakie typy różnicówek spotkasz w praktyce
Sam skrót „RCD” niewiele mówi o tym, jak urządzenie zachowa się przy różnych kształtach prądu upływu. Dlatego w praktyce liczy się typ, a nie tylko sama czułość. Poniżej zestawiam najważniejsze warianty, bo to właśnie one decydują, czy zabezpieczenie będzie działało poprawnie z elektroniką, falownikiem albo klasycznym obwodem oświetleniowym.
| Typ | Na co reaguje | Gdzie zwykle ma sens | Ważna uwaga |
|---|---|---|---|
| AC | Na sinusoidalny prąd przemienny | Proste, tradycyjne obwody bez elektroniki | W nowoczesnych odbiornikach może być zbyt mało elastyczny |
| A | Na sinusoidalny AC i pulsujący prąd stały | Większość współczesnych obwodów domowych | To dziś najczęstszy wybór tam, gdzie pracuje elektronika |
| F | Na prądy jak w typie A, ale lepiej radzi sobie z wyższymi częstotliwościami | Urządzenia z przetwornicami, na przykład pompy ciepła, zmywarki, klimatyzatory | Pomaga ograniczyć niepożądane wyzwolenia |
| B | Na wszystkie rodzaje prądu różnicowego, także gładki prąd stały | Falowniki, PV, UPS, ładowarki i inne układy energoelektroniczne | To rozwiązanie do bardziej wymagających zastosowań |
Osobno warto pamiętać o typach selektywnych, oznaczanych najczęściej jako S albo spotykanych w odmianach z większą odpornością na niepożądane wyzwolenia. Mają one zwłokę czasową, więc dobrze sprawdzają się jako zabezpieczenia nadrzędne, gdy za nimi pracuje kilka kolejnych obwodów z własnymi różnicówkami. W praktyce ta zwłoka pozwala uniknąć sytuacji, w której drobny upływ w jednym z obwodów gasi cały dom zamiast tylko uszkodzonej gałęzi. Przy większych instalacjach to często ważniejsze niż sama cena urządzenia. A skoro o tym mowa, trzeba wyraźnie powiedzieć, czego różnicówka nie zrobi za inne zabezpieczenia.
Czego różnicówka nie zrobi za bezpiecznik i wyłącznik nadprądowy
To częste nieporozumienie: skoro wyłącznik różnicowoprądowy jest tak ważny, to może wystarczy sam. Nie wystarczy. On chroni przed upływem prądu, ale nie zastępuje zabezpieczenia nadprądowego, czyli wyłącznika nadprądowego albo bezpiecznika topikowego. Oba urządzenia powinny współpracować, bo każde reaguje na inny rodzaj zagrożenia.Różnicówka nie musi zadziałać przy przeciążeniu obwodu, jeśli prąd wraca prawidłowo przewodem neutralnym. Nie rozwiąże też problemu zwarcia między przewodami roboczymi, jeśli nie pojawi się istotna różnica prądów względem ziemi. Dlatego w praktyce spotyka się dwa podejścia:
- osobny RCD + osobny wyłącznik nadprądowy dla obwodu,
- RCBO, czyli jedno urządzenie łączące ochronę różnicowoprądową i nadprądową.
Drugi wariant jest wygodny, bo ogranicza liczbę elementów w rozdzielnicy i ułatwia lokalizację awarii. Pierwszy bywa tańszy i bardziej elastyczny przy większych instalacjach. Ja przy modernizacji patrzę nie tylko na cenę urządzenia, ale też na to, jak będzie się zachowywała cała sekcja rozdzielnicy po awarii. To prowadzi do kolejnej, bardzo praktycznej sprawy: skąd biorą się niepotrzebne wyłączenia.
Skąd biorą się niepotrzebne wyłączenia
Jeśli różnicówka wybija bez oczywistego powodu, pierwszym odruchem wielu osób jest oskarżenie samego urządzenia. Tymczasem bardzo często winna jest instalacja. Najbardziej typowy błąd to połączenie przewodu neutralnego N i ochronnego PE za różnicówką. To psuje bilans prądów i sprawia, że wyłącznik widzi upływ tam, gdzie w rzeczywistości jest błąd okablowania.
Drugi problem to mieszanie przewodów neutralnych z różnych obwodów. Jeśli kilka obwodów ma wspólne N albo ktoś podłączył neutralny do niewłaściwej listwy, różnicówka może zadziałać przy włączeniu zwykłego odbiornika. W rozdzielnicy obowiązuje prosta zasada: jeden RCD, jedna przypisana grupa przewodów neutralnych. W praktyce to banalne, ale właśnie tu powstaje najwięcej kłopotów.
Jest jeszcze trzeci mechanizm, mniej oczywisty: sumowanie się drobnych upływów. Każde urządzenie elektroniczne, filtr przeciwzakłóceniowy, zasilacz impulsowy, a czasem także ogranicznik przepięć, dokłada mały udział do całkowitego upływu. Samo z siebie bywa to niegroźne, ale gdy w jednym obwodzie zbierze się ich zbyt wiele, suma może przekroczyć próg zadziałania. To szczególnie ważne w nowych domach, gdzie elektroniki jest po prostu dużo. I tu dochodzimy do obszaru, który mocno wpływa na dobór zabezpieczenia: nowoczesnych urządzeń i instalacji OZE.
Dlaczego przy fotowoltaice, pompie ciepła i ładowarce ev dobór typu ma większe znaczenie
W instalacjach z falownikami, pompami ciepła, magazynem energii czy ładowarką samochodu elektrycznego prądy upływu nie zawsze mają „czysty” kształt, jaki znała klasyczna elektryka. Elektronika mocy potrafi generować składową stałą albo prądy o wyższych częstotliwościach, a to oznacza, że typ AC może być zbyt słaby, typ A bywa rozsądnym minimum, a w bardziej wymagających układach trzeba rozważyć F albo B.
Nie chodzi o sztuczne komplikowanie instalacji, tylko o dopasowanie zabezpieczenia do rzeczywistego obciążenia. W praktyce najważniejsze pytanie brzmi nie „czy da się zamontować różnicówkę”, lecz „czy dany typ będzie stabilny przy pracy konkretnego urządzenia”. To właśnie dlatego w nowych układach, zwłaszcza z energią odnawialną, patrzę na zalecenia producenta falownika, ładowarki albo pompy ciepła tak samo uważnie, jak na sam schemat rozdzielnicy.
Warto też pamiętać, że urządzenia energooszczędne i inteligentne systemy zarządzania energią nie zawsze oznaczają mniejsze problemy. Czasem przeciwnie: więcej elektroniki to więcej potencjalnych upływów, więc lepszy dobór obwodów i zabezpieczeń daje więcej spokoju niż późniejsze szukanie źródła losowych wyłączeń. To z kolei prowadzi do ostatniej, najbardziej praktycznej części: co sprawdzić przed modernizacją lub wymianą rozdzielnicy.
Przed modernizacją rozdzielnicy sprawdź trzy rzeczy, które robią największą różnicę
Jeżeli mam wskazać trzy rzeczy, które realnie poprawiają bezpieczeństwo i ograniczają problemy po montażu, to zawsze zaczynam od: typu RCD, podziału obwodów i testu działania. To właśnie te elementy decydują, czy instalacja będzie odporna na codzienne użytkowanie, czy zacznie sprawiać kłopoty po pierwszym większym obciążeniu.
- Dobierz typ do odbiorników: do zwykłych obwodów domowych zwykle wystarcza typ A, ale przy falownikach, PV, pompach ciepła i ładowarkach EV trzeba sprawdzić wymagania urządzeń.
- Nie łącz neutralnych przewodów między różnymi RCD: każdy obwód musi mieć własną, spójną drogę powrotną.
- Nie rezygnuj z testu przyciskiem T: w domach robi się to co 6 miesięcy, a w trudniejszych warunkach częściej, zgodnie z instrukcją producenta.
Jeśli instalacja ma być naprawdę przewidywalna, nie szukałbym oszczędności na przypadkowym mieszaniu typów i obwodów. Lepiej zrobić prosty, logiczny podział teraz niż wracać później do tematu z elektrykiem po serii niepotrzebnych zadziałań. Różnicówka nie jest ozdobą rozdzielnicy - ma działać wtedy, gdy pojawia się realny upływ, i nie reagować na zwykłe, prawidłowe obciążenie. I właśnie w tym kryje się cała wartość dobrze dobranego zabezpieczenia.
