Moc bierna pojawia się w każdym obwodzie prądu przemiennego, w którym napięcie i prąd nie są idealnie zgodne w fazie. W praktyce wzór na moc bierną przydaje się wszędzie tam, gdzie pracują silniki, transformatory, falowniki, zasilacze czy instalacje fotowoltaiczne, bo pozwala ocenić, skąd biorą się dodatkowe obciążenia sieci i czasem także opłaty. Poniżej rozkładam ten temat na prosty rachunek, pokazuję zależność między P, Q i S oraz wyjaśniam, kiedy warto myśleć o kompensacji.
Najkrócej: moc bierna to nie „zbędny dodatek”, tylko parametr, który realnie wpływa na pracę instalacji
- Najczęściej używany wzór to Q = U × I × sin φ dla obwodu sinusoidalnego.
- Gdy znasz moc czynną, wygodny jest też zapis Q = P × tg φ.
- Jednostką mocy biernej jest var albo kvar, a nie waty.
- W sieci liczy się nie tylko sama wartość Q, ale też to, czy ma charakter indukcyjny czy pojemnościowy.
- W instalacjach firmowych nadmiar mocy biernej może oznaczać wyższe rachunki i potrzebę kompensacji.
- Przy modernizacji obiektu z PV, pompą ciepła lub napędami elektrycznymi warto sprawdzić współczynnik mocy po zmianach.
Co oznacza moc bierna i kiedy naprawdę ma znaczenie
Ja patrzę na moc bierną jak na koszt „krążenia” energii w instalacji. Ona nie wykonuje pracy użytecznej w sensie mechanicznym czy cieplnym, ale jest potrzebna w obwodach z elementami indukcyjnymi i pojemnościowymi, żeby układ w ogóle działał poprawnie. Najprościej mówiąc: gdy napięcie i prąd nie są w fazie, część energii wraca do źródła zamiast zostać zużyta na pracę.
W czystym obciążeniu rezystancyjnym, takim jak klasyczna grzałka, moc bierna jest bliska zeru. Problem zaczyna się przy silnikach, transformatorach, świetlówkach ze statecznikami, długich liniach kablowych, zasilaczach impulsowych i falownikach. To właśnie dlatego temat jest istotny nie tylko dla energetyka, ale też dla osoby, która modernizuje budynek albo analizuje rachunki po montażu nowych urządzeń.
W praktyce moc bierna wpływa na spadki napięcia, obciążenie przewodów i transformatorów oraz na sprawność całego układu. Jeśli w instalacji rośnie udział odbiorników elektronicznych i silnikowych, temat przestaje być teoretyczny. Dalej pokażę, jak czytać sam wzór i skąd bierze się trójkąt mocy, bo to porządkuje całą resztę.
Jak czytać wzór i trójkąt mocy
Najprostszy zapis dla obwodu jednofazowego z przebiegami sinusoidalnymi to Q = U × I × sin φ. W tym wzorze U oznacza napięcie skuteczne, I prąd skuteczny, a φ kąt przesunięcia fazowego między napięciem i prądem. Jeśli znasz współczynnik mocy, możesz dojść do tego samego wyniku inną drogą: Q = P × tg φ.

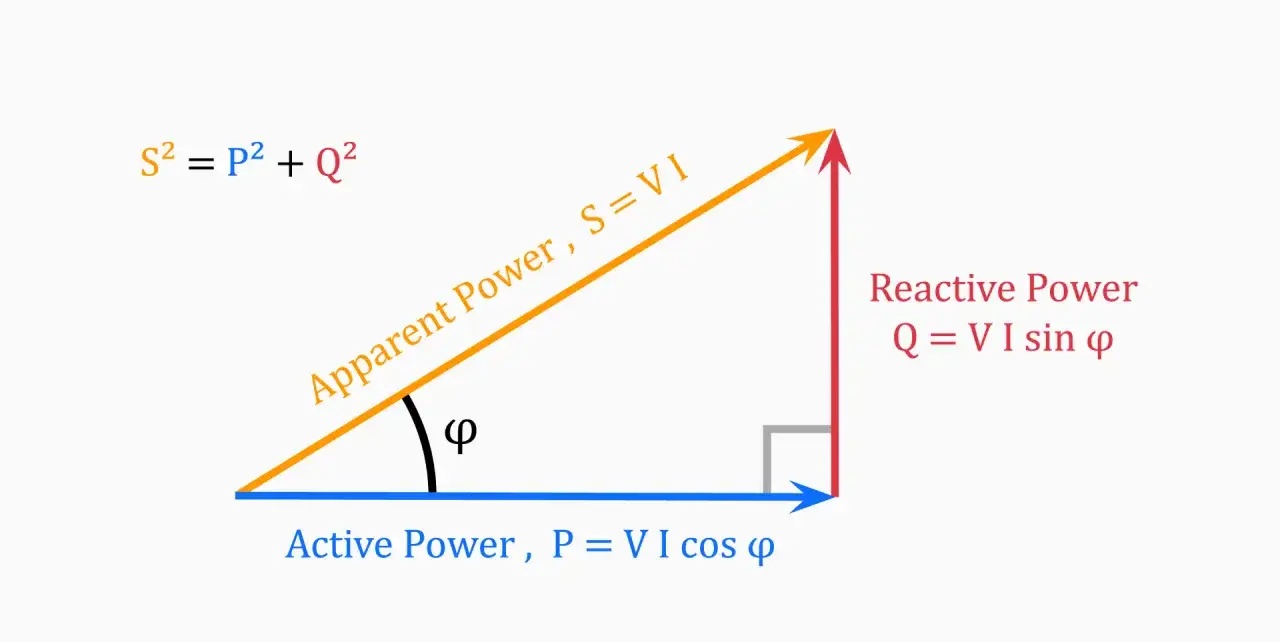

To właśnie trójkąt mocy porządkuje relację między trzema wielkościami:
| Wielkość | Wzór | Kiedy użyć | Co oznacza |
|---|---|---|---|
| Moc czynna P | P = U × I × cos φ | Gdy chcesz policzyć część faktycznie zamienianą na pracę lub ciepło | W, kW |
| Moc pozorna S | S = U × I | Gdy znasz napięcie i prąd, ale nie chcesz jeszcze rozbijać układu na składowe | VA, kVA |
| Moc bierna Q | Q = U × I × sin φ | Gdy znasz napięcie, prąd i przesunięcie fazowe | var, kvar |
| Moc bierna z P i cos φ | Q = P × tg φ | Gdy masz moc czynną i współczynnik mocy | var, kvar |
| Ujęcie geometryczne | Q = √(S² - P²) | Gdy znasz moc czynną i pozorną | var, kvar |
| Układ trójfazowy | Q = √3 × UL × IL × sin φ | Przy obciążeniu symetrycznym w sieci trójfazowej | var, kvar |
Ja zwykle zaczynam od pytania, co już mam z pomiaru albo z faktury. Jeśli znam tylko P i cos φ, liczenie przez Q = P × tg φ jest najszybsze. Jeśli mam dane z analizatora sieci, korzystam z napięcia i prądu. Gdy chcę tylko sprawdzić, czy wynik ma sens, patrzę na zależność S² = P² + Q².
Warto też pamiętać o ograniczeniu: ten klasyczny zapis najlepiej opisuje obwody sinusoidalne. Przy dużej liczbie zasilaczy impulsowych, falowników czy innych nieliniowych odbiorników dochodzą harmoniczne i sam wzór nie pokazuje całej historii. Do prostych obliczeń nadal jest jednak właściwy i bardzo użyteczny. To prowadzi do pytania, jak przejść od formuły do liczb w praktyce.
Jak policzyć ją krok po kroku na konkretnym przykładzie
Najwygodniej policzyć moc bierną na danych, które naprawdę pojawiają się w praktyce. Załóżmy, że masz odbiornik o mocy czynnej 10 kW i współczynniku mocy cos φ = 0,8. Taki układ nie jest rzadki w małej hali, warsztacie albo przy większym napędzie.
- Najpierw wyznaczam kąt fazowy. Dla cos φ = 0,8 kąt φ wynosi około 36,87°.
- Potem obliczam tg φ, która w tym przypadku wynosi około 0,75.
- Na końcu liczę moc bierną: Q = P × tg φ = 10 × 0,75 = 7,5 kvar.
Ten wynik mówi mi od razu, że instalacja przenosi sporą część energii „w obie strony”, choć tylko 10 kW jest faktycznie zamieniane na pracę. Jeśli prąd znam z pomiaru, można policzyć to równie dobrze z napięcia i prądu. Na przykład przy 230 V, 5 A i kącie 36,87° otrzymasz Q = 230 × 5 × 0,6 = 690 var, czyli 0,69 kvar.
Gdy ktoś pyta mnie, który wzór jest „najlepszy”, odpowiadam prosto: ten, do którego masz pełne dane. W rachunkach i audytach energetycznych najczęściej wygrywa zapis przez P i cos φ, bo właśnie te wartości są najłatwiejsze do odczytania z pomiarów. Następny krok to rozróżnienie, czy mówimy o mocy biernej indukcyjnej, czy pojemnościowej, bo to nie jest to samo.
Czym różni się moc bierna indukcyjna od pojemnościowej
W praktyce różnica jest ważna, bo znak wyniku i sposób rozliczenia mogą być inne. Odbiorniki indukcyjne to przede wszystkim silniki, transformatory, dławiki i wiele urządzeń przemysłowych. Odbiorniki pojemnościowe pojawiają się częściej w układach z kondensatorami kompensacyjnymi, długimi kablami, niektórymi zasilaczami i instalacjami z elektroniką mocy.
Ja zapamiętuję to tak: indukcja zwykle pobiera moc bierną, pojemność może ją oddawać. W dokumentacji i na licznikach znak bywa jednak opisywany różnie, więc zawsze sprawdzam legendę pomiaru albo opis pozycji na fakturze. To ważne, bo w jednym systemie dodatni wynik oznacza pobór, a w innym może być odwrotnie.
- Silniki i transformatory najczęściej zwiększają zapotrzebowanie na moc bierną indukcyjną.
- Kondensatory kompensacyjne redukują nadmiar poboru, ale łatwo je przewymiarować.
- Falowniki i zasilacze elektroniczne mogą poprawiać albo pogarszać bilans zależnie od ustawień i jakości układu.
- Długie linie kablowe potrafią generować istotną składową pojemnościową, zwłaszcza w większych obiektach.
To rozróżnienie prowadzi wprost do kolejnego pytania: kiedy ten parametr staje się kosztem na rachunku, a kiedy jest tylko techniczną informacją z pomiaru.
Kiedy pojawia się na fakturze i dlaczego operator patrzy na tg φ
W Polsce temat mocy biernej dotyczy przede wszystkim odbiorców, u których operator rejestruje przekroczenia dopuszczalnego poziomu określonego w taryfie lub umowie. W praktyce patrzy się często na współczynnik tg φ. Wiele rozliczeń opiera się na progu, przy którym pobór indukcyjny zaczyna generować dodatkowe opłaty, a energia pojemnościowa bywa rozliczana od każdej zarejestrowanej ilości. Jak opisuje URE, nadmiar energii biernej obciąża sieć i zmniejsza jej przepustowość, więc operatorzy pilnują tego parametru dość konsekwentnie.
Nie traktuję tego jak karę za sam fakt istnienia silników czy elektroniki. To raczej sygnał, że instalacja pracuje mniej efektywnie, niż mogłaby. Jeśli na fakturze widzisz pozycje związane z energią bierną, najpierw sprawdzam trzy rzeczy: profil obciążenia, wartość współczynnika mocy i to, czy problem ma charakter indukcyjny czy pojemnościowy.
W praktyce największe znaczenie mają obiekty z dużymi napędami, wentylacją, chłodzeniem, pompami, sprężarkami i automatyką pracującą wiele godzin dziennie. W gospodarstwach domowych ten temat zwykle jest mniej widoczny, ale przy większych instalacjach, fotowoltaice, pompie ciepła albo ładowarce EV też potrafi się odezwać. To już prosta droga do pytania, jak ograniczyć problem, zamiast tylko go opisywać.
Jak ograniczyć ją po modernizacji instalacji
Jeśli mam wskazać jedno działanie, które daje najlepszy efekt, to jest nim pomiar w punkcie przyłączenia. Bez danych łatwo kupić zły kompensator albo zbyt mocno zaufać temu, że „na pewno będzie lepiej po wymianie urządzeń”. Ja wolę najpierw zobaczyć profil dobowy, a dopiero potem dobierać rozwiązanie.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Bateria kondensatorów | Gdy obciążenie jest względnie stabilne i dominują silniki | Ryzyko przewymiarowania i nadkompensacji |
| Kompensator aktywny | Gdy obciążenie szybko się zmienia albo jest mocno nieliniowe | Wyższy koszt zakupu, ale lepsza elastyczność |
| Modernizacja odbiorników | Gdy stare silniki, stateczniki i zasilacze mają słabe parametry | Efekt zależy od całego układu, nie tylko od jednego urządzenia |
| Lepsza organizacja pracy | Gdy można ograniczyć pracę jałową i niepotrzebne biegi luzem | To nie zastępuje kompensacji, tylko ją uzupełnia |
W dobrze prowadzonej instalacji moc bierna nie jest tajemniczym dodatkiem do rachunku, tylko jednym z parametrów, które można i trzeba kontrolować. Jeśli po zmianach w obiekcie pojawiają się opłaty albo spada współczynnik mocy, najpierw sprawdzam profil obciążenia, potem dobór kompensacji i dopiero na końcu samą fakturę. W wielu przypadkach to wystarcza, żeby odzyskać stabilną pracę układu i uniknąć kosztów, które nie mają nic wspólnego z realnym zużyciem energii czynnej.
Co zabrać z tego obliczenia do realnej instalacji
Jeżeli mam zostawić tylko jedną praktyczną myśl, to jest ona taka: sam wzór to dopiero początek, a decyzję podejmuje się na podstawie całego obrazu instalacji. Wzór pokazuje, ile energii „krąży” między źródłem a odbiornikiem, ale dopiero zestawienie Q z P, S, cos φ i profilem obciążenia mówi, czy problem jest marginalny, czy już kosztowny.
W obiektach modernizowanych pod kątem efektywności energetycznej moc bierna często wychodzi na jaw dopiero po zainstalowaniu nowych urządzeń. To dobry moment, żeby ją zmierzyć, bo wtedy łatwiej dobrać kompensację, uniknąć nadmiarowych opłat i nie psuć efektu oszczędności uzyskanego na kWh. Ja traktuję to jako prosty test dojrzałości instalacji: jeśli po modernizacji ktoś nadal ignoruje kvar, zwykle płaci za to później w rachunkach albo w jakości pracy sieci.
Najrozsądniejsza kolejność jest prosta: najpierw pomiar, potem interpretacja znaku i współczynnika mocy, a dopiero później dobór rozwiązania. Taki porządek oszczędza pieniądze, ogranicza błędy i pozwala realnie wykorzystać to, co daje modernizacja energetyczna, zamiast tylko poprawiać jeden wskaźnik na papierze.
