Najważniejsze informacje o krzywej grzewczej
- To zależność między temperaturą zewnętrzną a temperaturą zasilania instalacji grzewczej.
- W dobrze ustawionej instalacji pompa sama podnosi i obniża temperaturę wody bez ciągłego ręcznego sterowania.
- Przy podłogówce zwykle stosuje się niższe nastawy niż przy grzejnikach, bo system pracuje efektywniej na niskiej temperaturze.
- Jeśli dom jest za ciepły albo za zimny w każdą pogodę, koryguje się poziom krzywej; jeśli problem pojawia się tylko przy mrozach albo w okresach przejściowych, zwykle trzeba ruszyć jej nachylenie.
- Źle dobrana krzywa nie tylko pogarsza komfort, ale też podnosi zużycie energii i zwiększa liczbę cykli pracy sprężarki.
- Po każdej zmianie trzeba dać instalacji czas na reakcję, szczególnie przy ogrzewaniu podłogowym.

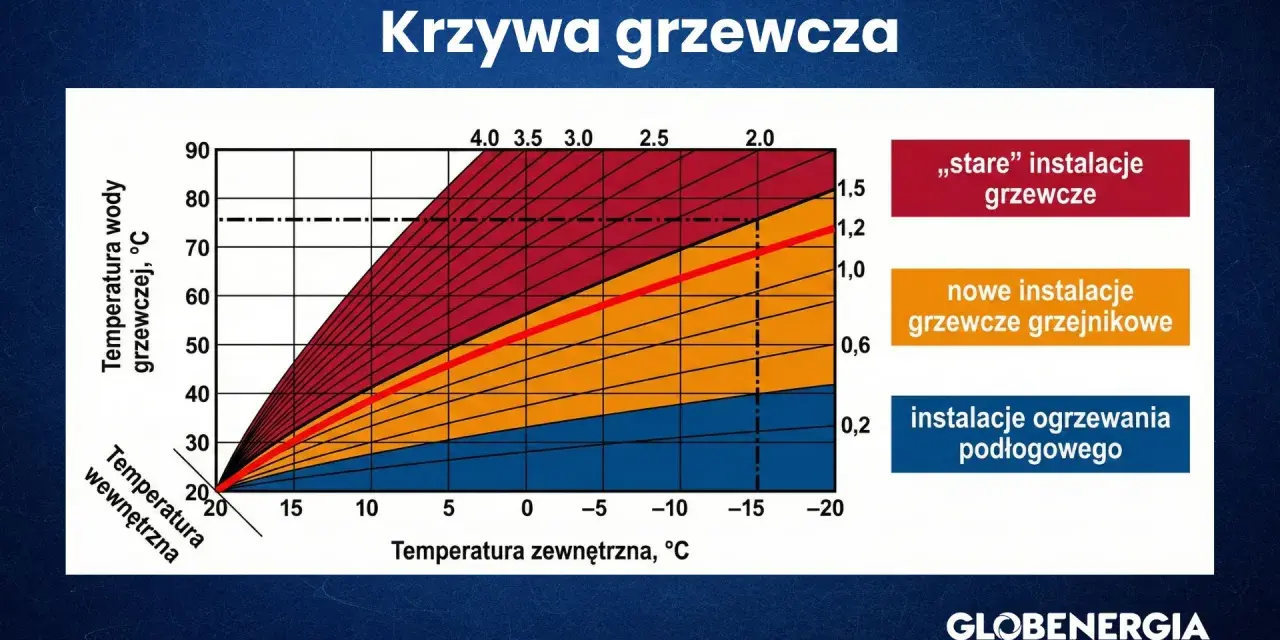

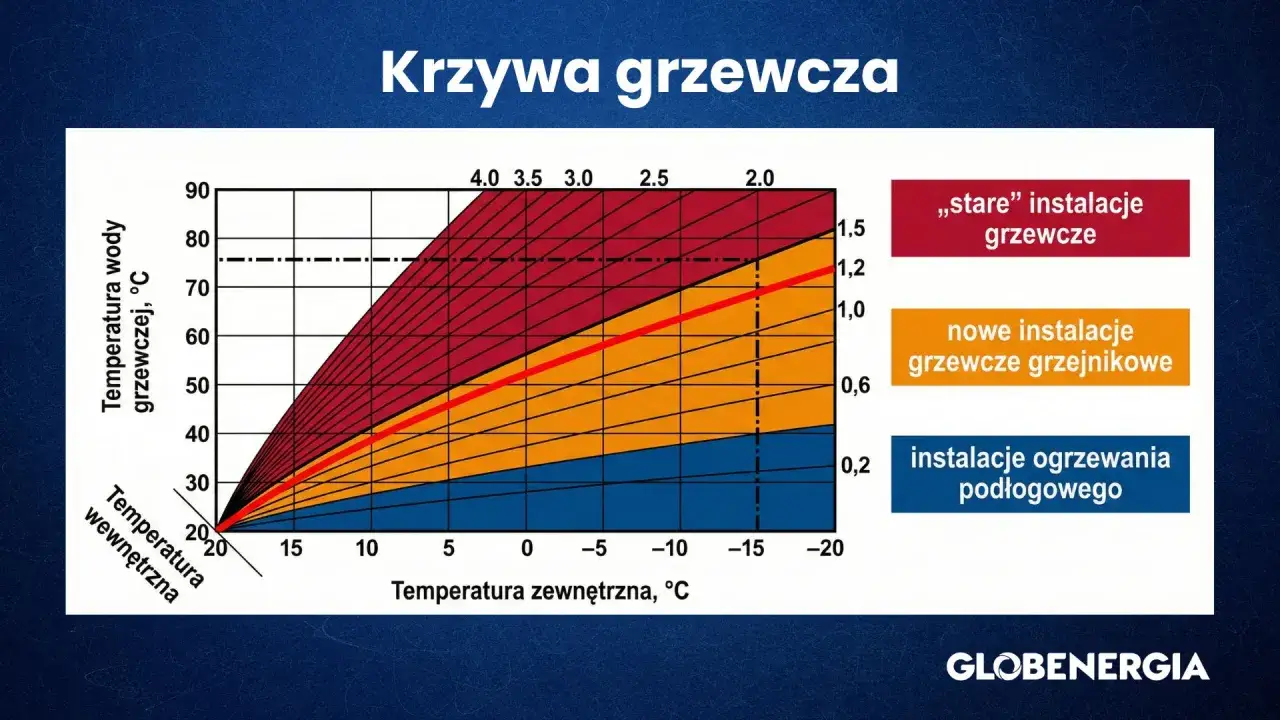

Jak działa krzywa grzewcza w pompie ciepła
Najprościej ujmując, krzywa grzewcza to mapa, która mówi urządzeniu: „jeśli na zewnątrz jest tyle stopni, to do instalacji wyślij wodę o takiej temperaturze”. Tę temperaturę nazywa się temperaturą zasilania, czyli temperaturą wody wypływającej z pompy do obiegu grzewczego. Im zimniej na dworze, tym wyższa powinna być temperatura zasilania, ale podniesiona tylko do poziomu, którego budynek realnie potrzebuje.
W praktyce pompa ciepła nie powinna pracować jak zwykły kocioł „na pełny ogień”. Ona najlepiej radzi sobie wtedy, gdy instalacja jest prowadzona możliwie niską temperaturą i stabilnie. Vaillant podaje, że w nowych budynkach dla podłogówki krzywa zwykle mieści się w zakresie 0,1-0,3, a dla obiegów grzejnikowych 0,4-0,8. To dobre widełki startowe, ale nie gotowa recepta, bo skala zależy od producenta i sterownika.
Takie sterowanie pogodowe daje ważną korzyść: urządzenie reaguje na warunki zewnętrzne, zanim w domu zrobi się wyraźnie za zimno albo za ciepło. Dzięki temu komfort jest bardziej równy, a sprężarka nie musi co chwilę nadrabiać dużych wahań. To właśnie prowadzi do pytania, od czego zależy właściwa nastawa w konkretnym budynku.
Od czego zależy właściwe ustawienie
Nie ma jednej dobrej krzywej dla wszystkich domów, bo pompa nie ogrzewa „metrażu”, tylko konkretną bryłę, z konkretną izolacją, stolarką i instalacją. Ja patrzę na to zawsze od strony odbiorników ciepła: podłogówka pracuje łagodnie i dobrze znosi niską temperaturę zasilania, a grzejniki zwykle potrzebują wyższej temperatury wody, zwłaszcza gdy dom nie został gruntownie zmodernizowany.
| Typ instalacji | Orientacyjny punkt startowy | Co to oznacza w praktyce |
|---|---|---|
| Nowa podłogówka | 0,1-0,3 | Instalacja zwykle pracuje na niskiej temperaturze i dobrze znosi długie, stabilne cykle. |
| Grzejniki w dobrze ocieplonym domu | 0,4-0,8 | Często potrzebują wyższej temperatury zasilania niż podłogówka, ale nadal warto trzymać ją możliwie nisko. |
| Starsze grzejniki bez modernizacji budynku | często wyżej niż w nowych domach | Może się okazać, że sama krzywa nie wystarczy i trzeba najpierw poprawić instalację albo ocieplenie. |
Oprócz typu odbiorników liczy się także bezwładność budynku. Ciężka wylewka przy podłogówce reaguje wolno, więc każda zmiana krzywej może być widoczna dopiero po 24-72 godzinach. Z kolei lekka instalacja grzejnikowa odpowiada szybciej, ale też łatwiej „przestrzelić” nastawę. To właśnie dlatego po pośpiesznym kręceniu parametrami zwykle powstaje chaos, a nie lepszy komfort.
Jeżeli dom jest przewymiarowany albo przeciwnie - ma za mało powierzchni grzewczej - sama korekta krzywej nie naprawi wszystkiego. Wtedy trzeba sprawdzić przepływy, równoważenie hydrauliczne i ewentualnie ograniczenia samej pompy. To prowadzi do praktyki ustawiania, czyli do najważniejszej części całego tematu.Jak ustawić ją bez zgadywania
Najbezpieczniej zacząć od rozsądnego punktu wyjścia, a potem zmieniać tylko jeden parametr naraz. Ja zwykle robię to tak: najpierw zostawiam instalację w spokoju na kilka dni, obserwuję temperaturę w domu przy różnych warunkach zewnętrznych, a dopiero potem podejmuję korektę. Wbrew pozorom największy błąd to nie „zbyt niska krzywa”, tylko ciągłe poprawianie nastaw bez czasu na reakcję systemu.
- Ustal komfortową temperaturę pomieszczeń, zanim zaczniesz regulację.
- Sprawdź, czy wszystkie pętle podłogowe i grzejniki są w pełni otwarte, a głowice nie dławią przepływu.
- Ustaw krzywą na poziomie startowym zalecanym przez producenta lub instalatora.
- Obserwuj dom przy lekkim chłodzie i przy mrozie, bo każdy z tych warunków ujawnia inny problem.
- Jeśli w całym zakresie temperatur jest za ciepło albo za zimno, przesuń krzywą w górę lub w dół.
- Jeśli problem pojawia się tylko przy mrozach, zmień nachylenie krzywej, a nie cały układ.
- Po każdej korekcie odczekaj co najmniej 24 godziny, a przy podłogówce nawet dłużej.
Ważne jest też rozróżnienie dwóch sytuacji: zbyt wysoki poziom krzywej i zbyt strome nachylenie. Gdy dom jest za ciepły niezależnie od pogody, zwykle trzeba obniżyć całą charakterystykę. Gdy przy lekkim mrozie jest jeszcze dobrze, ale przy większym spadku temperatury robi się wyraźnie chłodno, potrzebne jest mocniejsze nachylenie. To niewielka różnica w teorii, ale w praktyce bardzo zmienia efekt.
Viessmann słusznie przypomina, że zbyt wysoka krzywa oznacza niepotrzebne przegrzewanie budynku i wyższe zużycie energii. Z drugiej strony zbyt niska nastawa też nie jest „oszczędna”, jeśli kończy się niedogrzaniem i nerwowym podbijaniem temperatury przez użytkownika. Dobrze ustawiony system ma po prostu działać spokojnie i przewidywalnie.
Po czym poznać, że ustawienie jest nietrafione
Objawy złej krzywej widać szybciej niż wynika to z samego menu sterownika. Jeśli pompa co chwilę dobija temperaturę, w domu jest duszno, a rachunki rosną bez wyraźnej poprawy komfortu, zwykle oznacza to zbyt wysoką temperaturę zasilania. Jeśli z kolei pompa pracuje długo, ale dom i tak nie osiąga zadanej temperatury, problem może leżeć po stronie zbyt niskiej krzywej albo zbyt małej mocy oddawanej przez instalację.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Za ciepło w całym domu, niezależnie od pogody | Krzywa ustawiona za wysoko | Obniż poziom krzywej o niewielki krok i obserwuj reakcję przez 1-2 doby. |
| Za zimno tylko przy większym mrozie | Za małe nachylenie krzywej | Podnieś nachylenie, nie cały układ, i sprawdź kolejną dobę pracy. |
| Przegrzewanie w okresach przejściowych | Krzywa zbyt stroma lub za wysoki offset | Skoryguj górną część charakterystyki, bo budynek potrzebuje mniej ciepła przy dodatnich temperaturach. |
| Jedne pokoje są ciepłe, inne zimne | Problem hydrauliczny, nie sama krzywa | Sprawdź równoważenie instalacji, przepływy i działanie zaworów. |
| Pompa często się włącza i wyłącza | Za wysoka temperatura zasilania lub zbyt mały odbiór ciepła | Oceń przepływy, temperaturę wody i to, czy wszystkie obiegi rzeczywiście odbierają ciepło. |
Jeśli problem dotyczy tylko jednego pokoju albo jednej strefy, nie winy trzeba szukać w krzywej. Bardzo często przyczyną jest źle zrównoważona instalacja, zapowietrzenie albo źle ustawione głowice termostatyczne. To ważne rozróżnienie, bo bez niego można przez tydzień regulować parametr, który w ogóle nie odpowiada za usterkę. A to prowadzi do kolejnej pułapki: błędów, które pozornie wyglądają jak „złe ustawienie pompy”.
Najczęstsze błędy, które psują efekt
W pracy z pompami ciepła najczęściej widzę cztery powtarzalne błędy. Pierwszy to ustawianie krzywej „na oko” bez obserwacji budynku. Drugi - zbyt szybkie zmiany, po których nie ma czasu ocenić realnego efektu. Trzeci - traktowanie termostatu pokojowego jak głównego sterownika, mimo że w takim układzie to krzywa powinna wykonywać większość pracy. Czwarty - agresywne obniżanie temperatury w nocy, które przy ciężkiej podłodze często bardziej szkodzi niż pomaga.
Warto też uważać na myślenie w stylu „im niżej, tym lepiej”. Nie zawsze tak jest. Zbyt niska krzywa może wydłużać czas dogrzewania domu, a czasem prowadzić do pracy sprężarki poza najbardziej korzystnym zakresem. Efekt końcowy bywa paradoksalny: komfort spada, a oszczędności są mniejsze, niż oczekiwano.
Druga rzecz to sezonowe korekty bez kontekstu. Jeśli ktoś reguluje pompę w środku mroźnego tygodnia, a potem zostawia tę samą nastawę na marzec, to niemal zawsze przesterowuje instalację. Lepiej zrobić małe korekty i zapisać, przy jakiej temperaturze zewnętrznej pojawił się problem. Taka notatka daje więcej niż kilka przypadkowych zmian w sterowniku.
W praktyce dobrze działa prosta zasada: krzywa ma pracować dla domu, a nie dom dla krzywej. To oznacza, że priorytetem jest stabilny komfort przy możliwie najniższej temperaturze zasilania, a nie „idealnie wyglądający” wykres w menu. I właśnie dlatego warto spojrzeć szerzej niż tylko na sam parametr.
Co zrobić, gdy sama krzywa nie wystarcza
Bywają sytuacje, w których nawet dobrze dobrana krzywa nie rozwiązuje problemu. Jeśli budynek ma duże straty ciepła, instalacja ma za małą powierzchnię grzewczą albo pompa została dobrana na granicy możliwości, to regulacja pogodowa do pewnego momentu pomoże, ale nie zastąpi modernizacji. W takich przypadkach trzeba patrzeć na całość: izolację, przepływy i sposób sterowania.
Warto też pamiętać o pojęciu punktu biwalentnego, czyli temperatury zewnętrznej, przy której instalacja potrzebuje wsparcia drugiego źródła ciepła lub grzałki elektrycznej. Gdy ten punkt jest ustawiony zbyt wysoko albo zbyt nisko względem realnych warunków domu, pompa może działać nieefektywnie. To nie jest parametr pierwszej potrzeby dla każdego użytkownika, ale przy starszych instalacjach ma realne znaczenie.
- Jeśli dom jest niedogrzany mimo wysokiej temperatury zasilania, najpierw sprawdź izolację i zapotrzebowanie budynku na ciepło.
- Jeśli różnice temperatur między pokojami są duże, zleć równoważenie hydrauliczne i kontrolę przepływów.
- Jeśli pompa często się wyłącza, sprawdź, czy instalacja odbiera ciepło wystarczająco równomiernie.
- Jeśli system ma grzejniki starego typu, rozważ ich przewymiarowanie lub modernizację zamiast dalszego podbijania temperatury.
Właśnie w takich przypadkach wychodzi na jaw, że krzywa grzewcza jest ważna, ale nie jest magicznym rozwiązaniem wszystkiego. Na koniec warto więc zebrać kilka praktycznych wniosków, które ułatwią pracę przy pierwszym sezonie i kolejnych korektach.
Co warto zanotować po pierwszym sezonie grzewczym
Po pierwszym pełnym sezonie grzewczym mam zwyczaj sprawdzać nie tylko rachunki, ale też zachowanie instalacji przy różnych temperaturach zewnętrznych. Dobrze jest zapisać, przy jakiej pogodzie dom był idealnie dogrzany, kiedy pojawił się niedosyt ciepła i czy problem dotyczył całego budynku, czy tylko wybranych stref. Taki prosty dziennik oszczędza później mnóstwo czasu przy kolejnych korektach.
Jeśli po regulacji pompa pracuje spokojniej, temperatura w pokojach jest stabilniejsza, a rachunki nie rosną bez wyraźnego powodu, to znak, że idziesz w dobrym kierunku. Jeżeli nadal potrzebujesz częstych zmian, nie zamykaj tematu na samym sterowniku - wróć do hydrauliki instalacji, przepływów i doboru odbiorników ciepła. W praktyce to właśnie połączenie tych elementów daje najlepszy efekt, a nie jeden cudowny parametr ustawiony „na czuja”.
Gdybym miał zostawić tylko jedną radę, brzmiałaby tak: ustawiaj krzywą małymi krokami, obserwuj reakcję budynku i nie myl objawów regulacji z problemami instalacyjnymi. To najprostsza droga do niższego zużycia energii i stabilnego komfortu w domu.
