Przepływ wody w pompie ciepła decyduje o tym, czy urządzenie oddaje ciepło stabilnie, cicho i bez zbędnych alarmów. Zbyt mały przepływ szybko odbija się na wydajności, a zbyt duży potrafi niepotrzebnie zwiększyć zużycie prądu przez pompę obiegową i rozjechać hydraulikę instalacji. Poniżej rozkładam ten temat na proste części: jak dobrać właściwą wartość, po czym poznać problem i co sprawdzić w pierwszej kolejności.
Najważniejsze liczby i zasady, które warto znać od razu
- Przepływ dobiera się do mocy urządzenia i zakładanej różnicy temperatur zasilanie-powrót, czyli ΔT.
- W praktyce orientacyjny wzór to około 14,3 × moc [kW] / ΔT [K] dla wyniku w l/min.
- Przy 5 K 10 kW oznacza około 28,6 l/min, a przy 7 K około 20,4 l/min.
- Zbyt niski przepływ zwykle daje hałas, alarmy, spadek wydajności i gorszy komfort.
- Najczęstsze przyczyny problemów to brudny filtr, zapowietrzenie, przymknięte zawory, źle ustawiona pompa obiegowa i błędy w równoważeniu instalacji.
- Nie da się ocenić instalacji po samym „na oko” - potrzebny jest przepływomierz, odczyt ΔT i kontrola hydrauliki.
Dlaczego ten parametr decyduje o pracy całej instalacji
W praktyce patrzę na przepływ jak na warunek wymiany ciepła między urządzeniem a instalacją grzewczą. Woda musi odebrać energię z wymiennika i oddać ją do podłogówki, grzejników albo zasobnika, a sterownik porównuje temperaturę zasilania i powrotu, czyli ΔT. Jeśli obieg jest za słaby, pompa nie ma jak przekazać mocy; jeśli jest zbyt szybki, rośnie pobór energii przez obieg i spada czytelność całej hydrauliki.
Najważniejsze jest to, że przepływ nie jest liczbą „na oko”. Dla jednego domu poprawna będzie wyższa wartość, dla innego niższa, bo znaczenie mają moc pompy, rodzaj odbiorników, średnice rur, liczba pętli i to, czy układ pracuje bezpośrednio, czy przez bufor. Dopiero na tej podstawie ma sens dobór konkretnej liczby.
W instalacjach niskotemperaturowych, zwłaszcza w podłogówce, liczy się równy i spokojny obieg. W układach z grzejnikami wymagania potrafią być ostrzejsze, bo mniejsza powierzchnia oddawania ciepła szybciej ujawnia zbyt słaby przepływ. Dopiero na tej podstawie ma sens dobór konkretnej liczby.

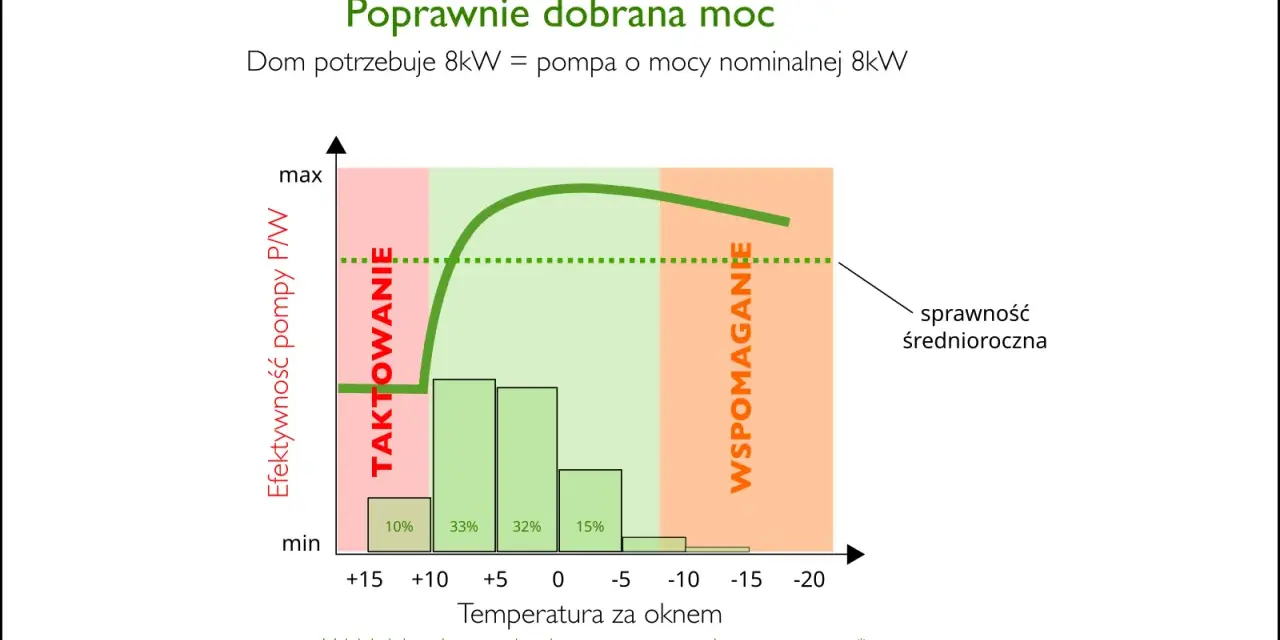

Jak dobrać przepływ do mocy i temperatury pracy
Najprostszy sposób to powiązanie mocy grzewczej z zakładaną różnicą temperatur. W obiegach grzewczych często spotyka się punkt odniesienia ΔT = 5 K, ale w praktyce projektowej spotkasz też inne założenia. Ja zaczynam od wzoru: przepływ [l/min] ≈ 14,3 × moc [kW] / ΔT [K]. Jeśli sterownik pokazuje przepływ w m³/h, wystarczy pamiętać, że 1 m³/h to około 16,7 l/min.
| Moc urządzenia | Przepływ przy ΔT 5 K | Przepływ przy ΔT 7 K |
|---|---|---|
| 6 kW | 17,2 l/min | 12,3 l/min |
| 8 kW | 22,9 l/min | 16,3 l/min |
| 10 kW | 28,6 l/min | 20,4 l/min |
| 12 kW | 34,4 l/min | 24,5 l/min |
| 16 kW | 45,8 l/min | 32,7 l/min |
Warto rozróżnić minimalny przepływ, który chroni urządzenie przed błędem, od przepływu roboczego, przy którym układ pracuje najsprawniej. To nie są zawsze te same liczby, dlatego sama granica z instrukcji nie wystarcza do ustawienia instalacji.
Przykład jest prosty: urządzenie 10 kW przy ΔT 5 K potrzebuje około 28,6 l/min, a przy ΔT 7 K około 20,4 l/min. To duża różnica, dlatego bez projektu łatwo przeszacować albo niedoszacować hydraulikę. Sama liczba nie wystarczy jednak do oceny instalacji, bo równie ważne są objawy w pracy układu.
Po czym widać, że instalacja pracuje źle
Najczęściej problem nie ujawnia się od razu jako awaria. Najpierw pojawia się hałas, nierówny komfort albo dziwne skoki temperatury, a dopiero potem sterownik wyświetla alarm. W praktyce odczytuję to jako sygnał, że obieg jest dławiony albo za mocno rozkręcony.
| Objaw | Co zwykle oznacza | Co sprawdzam najpierw |
|---|---|---|
| Alarm przepływu lub nagłe wyłączanie pracy | Obieg spadł poniżej minimum albo czujnik nie dostaje stabilnego odczytu | Filtr, odpowietrzenie, zawory, bieg pompy obiegowej |
| Szumy, świsty, „gotowanie” w rurach | Za duży opór lub zbyt mały przepływ przez część obiegu | Rozdzielacz, zawory termostatyczne, zapowietrzenie |
| Dom grzeje słabiej mimo pracy urządzenia | Przepływ jest nierówny albo część pętli prawie nie pracuje | Równoważenie hydrauliczne i otwarcie wszystkich obiegów |
| Bardzo mała różnica między zasilaniem a powrotem | Przepływ jest zbyt duży albo bypass jest otwarty za szeroko | Ustawienie pompy, zawór obejściowy, bufor |
Orientacyjnie: jeśli ΔT w grzaniu robi się bardzo małe, instalacja bywa „przewiana” wodą; jeśli rośnie do około 8-10 K, często zaczynam szukać zdławienia. Zawsze jednak porównuję to z projektem, bo w niektórych układach podłogowych inna wartość jest zamierzona.
Takie symptomy są czytelniejsze niż sam alarm, dlatego warto umieć je rozpoznać zanim zacznie się kręcić nastawami na ślepo. Jeśli takie symptomy już się pojawiają, trzeba sprawdzić, co dokładnie blokuje obieg.
Dlaczego przepływ spada mimo sprawnej pompy
Najczęściej winna nie jest sama pompa ciepła, tylko hydraulika dookoła niej. W nowych instalacjach problemem bywa brud montażowy, w starszych - osady, kamień i częściowo zamknięte zawory. Z mojego punktu widzenia to ważne, bo sam wzrost nastawy pompy obiegowej nie usuwa przyczyny, tylko czasowo przykrywa objaw.
Brud i osady
Filtr siatkowy, odmulacz albo separator zanieczyszczeń potrafią zebrać naprawdę sporo po pierwszym uruchomieniu. Jeśli przepływ spada z tygodnia na tydzień, to właśnie tam patrzę w pierwszej kolejności. Czyszczenie jest proste, ale trzeba je robić regularnie, zwłaszcza po pracach montażowych.
Zapowietrzenie
Powietrze w obiegu robi dwa kłopoty naraz: ogranicza przepływ i powoduje dziwne odgłosy. Odpowietrzenie całego układu, a nie tylko jednego punktu, często daje większy efekt niż podniesienie obrotów pompy.

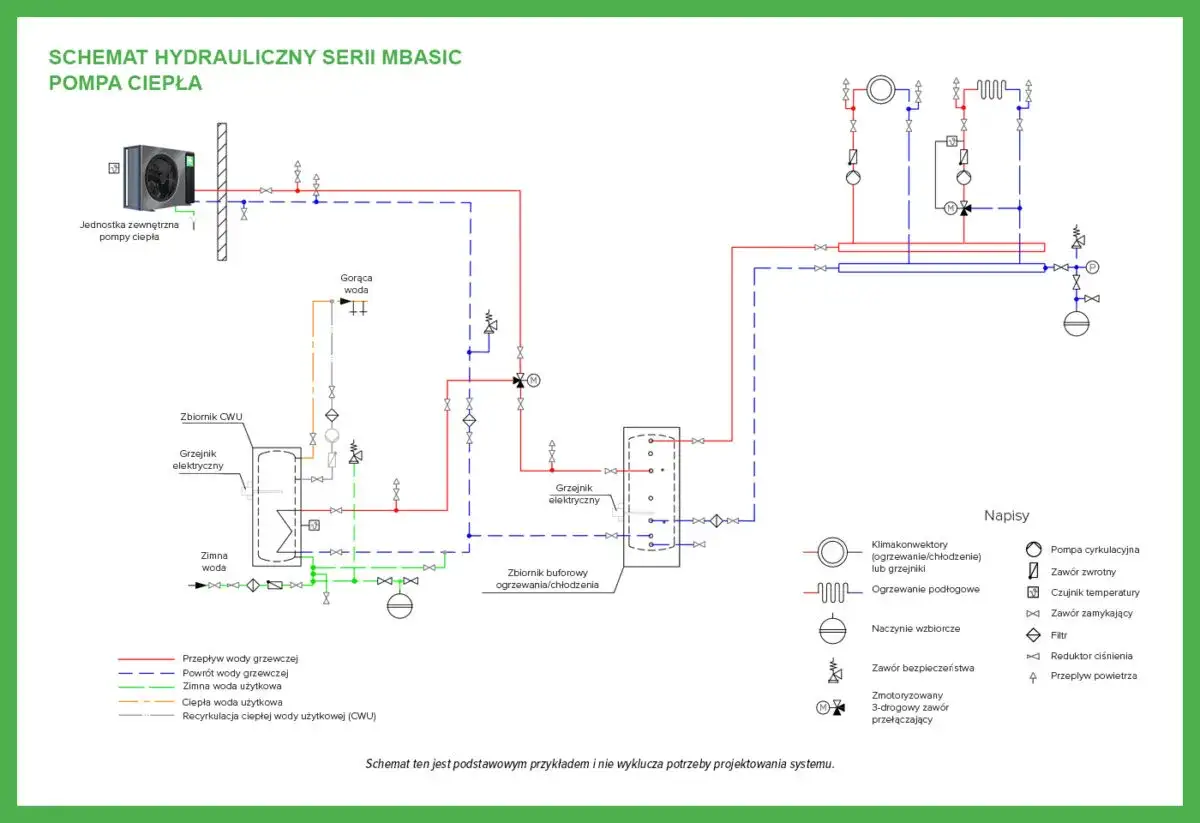

Zawory, bypass i źle ustawione pętle
W praktyce widuję instalacje, w których zawór obejściowy jest otwarty za szeroko albo pętle podłogowe są zdławione bez powodu. Wtedy woda krąży „na skróty”, a część odbiorników dostaje zbyt mało energii. Równoważenie hydrauliczne oznacza po prostu takie ustawienie obiegów, żeby każda gałąź miała tyle przepływu, ile potrzebuje, a nie tyle, ile akurat jej się udało.
W układach z buforem albo sprzęgłem hydraulicznym trzeba jeszcze uważać na to, czy przepływ po stronie źródła nie różni się za bardzo od obiegu odbiorników. Sprzęgło hydrauliczne rozdziela obiegi, ale jeśli jest użyte bez planu, potrafi zamazać objawy źle ustawionej instalacji zamiast je rozwiązać.
Przeczytaj również: Czy pompa ciepła się opłaca? Sprawdź, kiedy ma sens
Za małe średnice albo zbyt długa instalacja
Jeżeli rury są wąskie, a trasa długa i pełna kolan, opory rosną szybciej, niż wielu inwestorów zakłada. To nie jest drobiazg: przy źle dobranej hydraulice pompa obiegowa zużywa więcej energii, a sama pompa ciepła częściej pracuje na granicy swoich warunków.
Gdy te elementy są opanowane, dopiero wtedy ma sens ocena, czy problem jest rzeczywiście w urządzeniu, czy po prostu w sposobie zrobienia instalacji.
Jak sprawdzić i ustawić obieg po uruchomieniu
Jeżeli mam tylko kilka minut na diagnostykę, zaczynam od pomiaru, a nie od teorii. Potrzebne są trzy rzeczy: odczyt przepływu, odczyt temperatury zasilania i powrotu oraz informacja, jak ustawiona jest pompa obiegowa. Bez tego łatwo dojść do fałszywego wniosku, że „urządzenie jest za słabe”, choć problem siedzi w hydraulice.
- Sprawdź, czy wszystkie obiegi grzewcze są otwarte i czy zawory termostatyczne nie zamykają się zbyt wcześnie.
- Odczytaj przepływ na sterowniku albo przepływomierzu i porównaj go z wartością wynikającą z mocy urządzenia.
- Zmierz ΔT po kilku minutach stabilnej pracy, a nie tuż po starcie.
- Jeśli wartość jest za niska, szukaj dławienia, zapowietrzenia lub zbyt małej średnicy rurociągów.
- Jeśli jest za wysoka, sprawdź prędkość pompy obiegowej i zawór obejściowy.
W części instrukcji producentów pojawia się też warunek minimalnego zładu wody, czasem rzędu kilkudziesięciu litrów, bo zbyt mała ilość wody w układzie utrudnia stabilną regulację. To ważne zwłaszcza przy małych instalacjach podłogowych i systemach, które szybko reagują na każdy impuls zasilania.
Ja zwracam jeszcze uwagę na bufor: pomaga, gdy instalacja ma mały zład albo kilka stref, ale nie powinien być używany jako sposób na ukrycie błędów projektowych. Gdy po korekcie nastaw wszystko nadal pracuje nierówno, problem zwykle leży głębiej niż w samej pompie.
Po takiej weryfikacji zostaje już tylko kwestia utrzymania parametrów w czasie, bo nawet dobrze ustawiony układ potrafi się rozjechać po kilku miesiącach pracy.
Co dopilnować przed kolejnym sezonem, żeby hydraulika nie ograniczała wydajności
Przed sezonem grzewczym robię krótką listę rzeczy, które naprawdę mają znaczenie. Nie chodzi o kosmetykę, tylko o to, czy instalacja utrzyma zakładany przepływ wtedy, gdy spadnie temperatura na zewnątrz i układ zacznie pracować dłużej.
- Oczyść filtr lub separator zanieczyszczeń po pierwszym okresie pracy i po każdej większej ingerencji w instalację.
- Nie zwiększaj prędkości pompy obiegowej bez sprawdzenia, czy nie rozwiązujesz w ten sposób problemu tylko na chwilę.
- Porównaj aktualny przepływ z wartością z projektu albo z kartą urządzenia, zamiast opierać się na wrażeniu „grzeje wystarczająco”.
- Jeśli pojawia się hałas, alarm albo duże wahania temperatury, nie resetuj systemu w kółko - najpierw znajdź przyczynę.
Dobrze ustawiona hydraulika jest mało efektowna, ale właśnie o to chodzi. Gdy przepływ jest policzony pod moc urządzenia, a instalacja nie dławi obiegu, pompa ciepła pracuje stabilnie, ciszej i zwykle po prostu taniej.
