Bezpiecznik 20A - Czy wiesz, kiedy zadziała? Przeczytaj!

24 lutego 2026

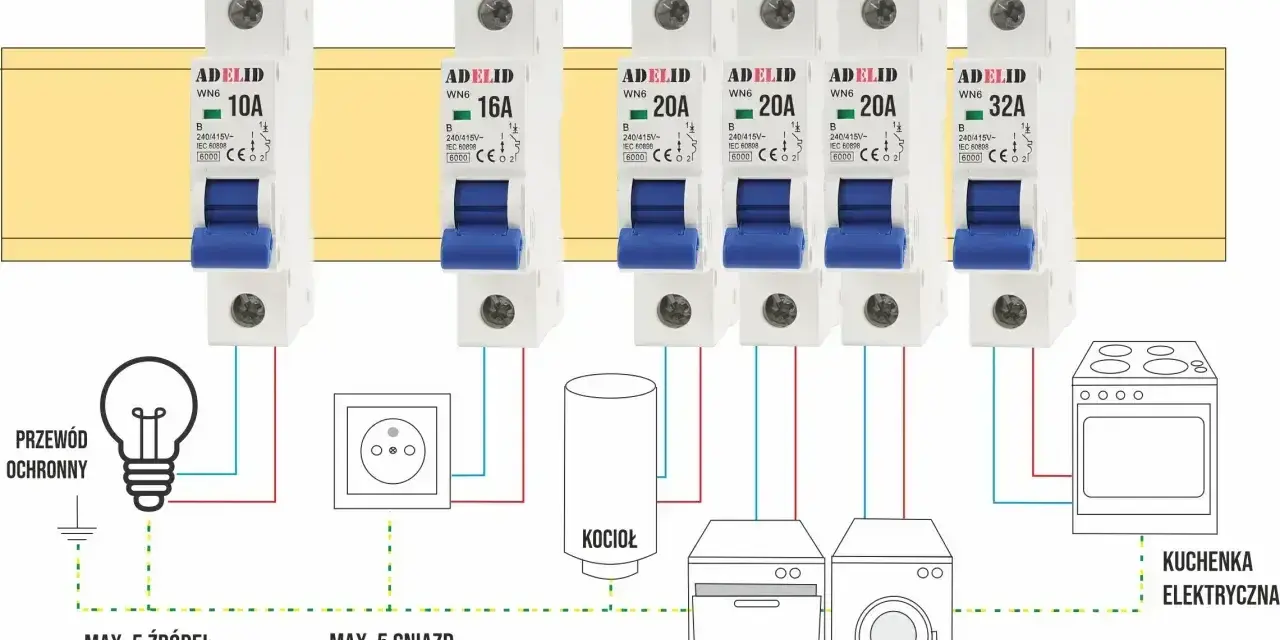

Schemat instalacji elektrycznej z wyłącznikami nadprądowymi. Tabela pokazuje prąd zadziałania bezpiecznika dla różnych obwodów: oświetlenia, gniazd, kotła, zmywarki, pralki i kuchenki.

Spis treści

Bezpiecznik nie reaguje wyłącznie na sam amperaż z obudowy. W praktyce liczy się to, przy jakiej krotności prądu wkładka zaczyna się topić i po jakim czasie odłącza obwód, a to zależy od jej typu, temperatury otoczenia i charakteru obciążenia. Dlatego dobra tabela prądu zadziałania jest dużo bardziej użyteczna niż pojedyncza wartość „16 A” czy „20 A”.

W tym tekście pokazuję, jak czytać takie zestawienie bez technicznych nieporozumień, jakie wartości są typowe dla popularnych wkładek gG i aM oraz kiedy sama tabela nie wystarczy, bo trzeba jeszcze sprawdzić kabel, selektywność i warunki ochrony w instalacji. To szczególnie ważne przy obwodach domowych, warsztatowych i fotowoltaicznych.

Najważniejsze liczby i zasady, które pomagają odczytać charakterystykę bezpiecznika

  • In to prąd znamionowy wkładki, ale nie jest to próg natychmiastowego zadziałania.
  • Dla wielu wkładek gG przyjmuje się orientacyjnie 1,25 In jako prąd, który nie powinien wywołać zadziałania w czasie próbnym, oraz 1,6 In jako prąd, przy którym wkładka już ma zadziałać.
  • Przykładowa wkładka gG 20 A potrafi zadziałać po około 5452 s przy 1,3 In, po około 1180 s przy 1,6 In, po około 152 s przy 2 In i po około 8 s przy 3 In.
  • aM nie służy do ochrony przeciążeniowej, tylko do ochrony przed zwarciem, dlatego nie zachowuje się jak gG.
  • Na wynik wpływają m.in. temperatura, rozruch urządzeń, impedancja pętli zwarcia i napięcie AC/DC.
  • W polskich instalacjach nie wystarczy sama tabela z katalogu, jeśli nie potwierdzisz warunku samoczynnego wyłączenia zasilania.

Jak czytać tabelę prądu bez pomyłek

Najpierw rozdzielam trzy pojęcia, które często miesza się w jednym zdaniu. Prąd znamionowy In mówi, jaki prąd wkładka ma przenosić w warunkach roboczych. Prąd niepowodujący zadziałania to wartość, przy której bezpiecznik nie powinien się przepalić w określonym czasie próbnym. Prąd powodujący zadziałanie oznacza już granicę, po której wkładka ma zareagować.

Pojęcie Co oznacza w praktyce Na co patrzę przy doborze
In Prąd znamionowy wkładki Czy prąd roboczy obwodu nie jest za wysoki
Inf Prąd niepowodujący zadziałania w czasie próbnym Czy bezpiecznik wytrzyma typowe przeciążenie bez przepalenia
If Prąd powodujący zadziałanie w czasie próbnym Czy zabezpieczenie zadziała dostatecznie szybko przy przeciążeniu
Charakterystyka czasowo-prądowa Wykres pokazujący zależność czasu zadziałania od prądu Czy obwód z rozruchem, falownikiem albo silnikiem nie wywoła fałszywego zadziałania
I2t Energia cieplna przepuszczona przez wkładkę przed zadziałaniem Czy przewód i odbiornik przeżyją zwarcie bez uszkodzenia

Właśnie dlatego sama wartość „20 A” nie mówi jeszcze, czy wkładka odłączy obwód po sekundzie, minucie czy po kilkunastu minutach. Dopiero charakterystyka czasowo-prądowa pokazuje pełny obraz, a to prowadzi do najważniejszej rzeczy: konkretnych wartości dla popularnych typów wkładek.

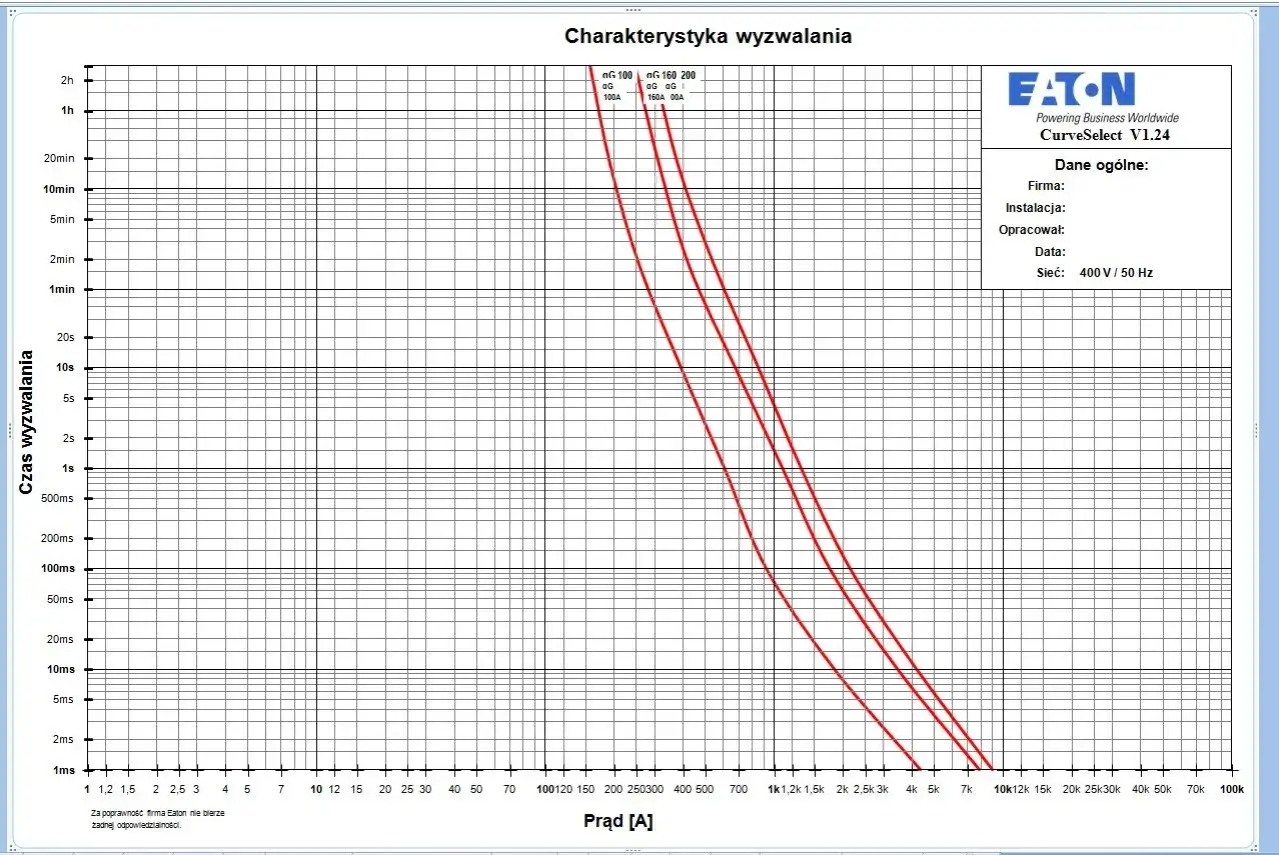

Wykres przedstawia charakterystykę wyzwalania bezpieczników, pokazując zależność czasu od prądu zadziałania bezpiecznika.

Orientacyjne wartości dla wkładki gG 20 A

Najprościej widać to na przykładzie popularnej wkładki gG 20 A. W katalogowych charakterystykach producentów, przy tych samych krotnościach In, czas zadziałania bywa różny, ale logika pozostaje identyczna: im większe przeciążenie, tym krótszy czas reakcji. Poniższa tabela pokazuje typowy, praktyczny obraz takiej wkładki.

Krotność In Prąd dla 20 A Orientacyjny czas zadziałania Co to oznacza w praktyce
1,3 x In 26 A około 5452 s Wkładka jeszcze długo wytrzymuje lekkie przeciążenie
1,6 x In 32 A około 1180 s To już poziom, przy którym bezpiecznik powinien zacząć reagować w czasie próbnym
2 x In 40 A około 152 s Przeciążenie jest wyraźne, ale wkładka nadal nie odłącza natychmiast
3 x In 60 A około 8 s Tu reakcja jest już szybka i obwód zostaje odłączony niemal od razu w skali pracy instalacji

To bardzo ważne: gG nie działa jak wyłącznik „zero-jedynkowy”. Jest celowo zwłoczna przy mniejszych przeciążeniach, żeby nie rozłączać obwodu od każdego krótkiego skoku prądu. Z drugiej strony przy dużym przeciążeniu potrafi zareagować bardzo szybko. W praktyce katalogowe krzywe producentów mają własne tolerancje, więc traktuję takie liczby jako punkt odniesienia, a nie jako jedyną możliwą odpowiedź.

Ta sama logika nie dotyczy wszystkich wkładek, dlatego następna sekcja pokazuje, dlaczego aM zachowuje się zupełnie inaczej niż gG i kiedy to ma znaczenie w instalacji.

Dlaczego aM nie zachowuje się jak gG

Jeśli ktoś patrzy tylko na amperaż, łatwo uznać, że 20 A gG i 20 A aM to „to samo”. W praktyce to dwa różne narzędzia do dwóch różnych zadań. gG chroni w pełnym zakresie, czyli i przed przeciążeniem, i przed zwarciem. aM jest przeznaczony głównie do ochrony zwarciowej, więc nie powinien być używany tam, gdzie od bezpiecznika oczekuje się pełnej ochrony przeciążeniowej.

Typ wkładki Najczęstsze zastosowanie Jak reaguje na przeciążenie Co trzeba zapamiętać
gG Obwody ogólne, przewody, rozdzielnice, standardowe linie zasilające Reaguje już przy umiarkowanym przeciążeniu, ale z opóźnieniem To najbliższy odpowiednik „uniwersalnego” bezpiecznika topikowego
aM Silniki, napędy, układy z dużym prądem rozruchowym Nie ma chronić przed przeciążeniem roboczym, więc nie zadziała tak szybko jak gG Do ochrony przeciążeniowej potrzebny jest osobny element, zwykle przekaźnik termiczny lub zabezpieczenie silnikowe
gPV Łańcuchy fotowoltaiczne po stronie DC Dobierana do charakterystyki stringów i napięcia stałego Nie wolno jej zastępować zwykłą wkładką tylko dlatego, że ma ten sam prąd znamionowy

W instalacjach z fotowoltaiką ten szczegół ma duże znaczenie. Po stronie DC prąd zwarciowy, napięcie i sposób gaszenia łuku są inne niż w klasycznym obwodzie AC, więc dobór bezpiecznika opiera się nie tylko na amperach, ale też na napięciu znamionowym, zdolności wyłączania i charakterystyce dla pracy ciągłej. To właśnie ten moment, w którym prosty skrót myślowy prowadzi do błędnego doboru.

Skoro typ wkładki zmienia zachowanie całego zabezpieczenia, trzeba jeszcze wiedzieć, co w praktyce przyspiesza albo opóźnia zadziałanie bezpiecznika. To często decyduje o tym, czy obwód działa stabilnie, czy „wybija” bez wyraźnej przyczyny.

Co zmienia rzeczywisty czas zadziałania w instalacji

W laboratorium wkładka ma swoje krzywe, ale w rozdzielnicy pracuje już w konkretnych warunkach. I właśnie te warunki zmieniają czas zadziałania bardziej, niż wielu osobom się wydaje.

  • Temperatura otoczenia - im cieplej w rozdzielnicy, tym łatwiej o szybsze zadziałanie wkładki.
  • Wcześniejsze nagrzanie - bezpiecznik, który długo pracował blisko granicy, reaguje szybciej przy kolejnym obciążeniu.
  • Prąd rozruchowy - silniki, pompy ciepła, sprężarki, zasilacze impulsowe i falowniki potrafią na chwilę pobierać dużo więcej prądu niż w pracy ustalonej.
  • Impedancja pętli zwarcia - jeśli jest zbyt duża, prąd zwarciowy może nie osiągnąć poziomu potrzebnego do szybkiego odłączenia.
  • Rodzaj prądu - AC i DC nie są traktowane identycznie, zwłaszcza po stronie fotowoltaiki i magazynów energii.
  • Starzenie wkładki - element, który kilka razy pracował na granicy, nie zachowuje się już idealnie katalogowo.

W praktyce oznacza to jedno: dwa identyczne bezpieczniki mogą zachować się inaczej, jeśli jeden chroni prosty obwód oświetleniowy, a drugi obsługuje falownik, pompę albo ładowarkę EV. Z tego powodu nie opieram się wyłącznie na nazwie i amperażu, tylko patrzę na cały profil obciążenia.

To prowadzi wprost do doboru. Sama tabela podpowiada, kiedy wkładka zadziała, ale nie mówi jeszcze, czy będzie to właściwy wybór dla konkretnego obwodu.

Jak dobrać bezpiecznik do obwodu, żeby nie zadziałał za wcześnie ani za późno

Dobór zaczynam od obciążenia, a nie od bezpiecznika. Najpierw sprawdzam prąd pracy urządzenia, później charakter obciążenia, a dopiero na końcu wybieram konkretną wkładkę. W praktyce stosuję prostą kolejność:

  1. Ustalam prąd ciągły obwodu, czyli to, co naprawdę płynie podczas normalnej pracy.
  2. Sprawdzam, czy obciążenie ma duży prąd rozruchowy.
  3. Dobieram typ wkładki: gG, aM albo gPV.
  4. Weryfikuję, czy przewód ma odpowiednią obciążalność prądową.
  5. Sprawdzam selektywność z zabezpieczeniem nadrzędnym.
  6. Potwierdzam, że instalacja spełnia czas wyłączenia wymagany dla danego układu sieci.

W polskiej praktyce pomiarowej ważny jest jeszcze jeden szczegół: przy ocenie samoczynnego wyłączenia zasilania przez poprzedzający bezpiecznik nie traktuję prądu znamionowego jako prądu wyłączającego. Dla takich obwodów spotyka się założenie Ia = 2 Inf, więc sama tabliczka z wartością 16 A nie wystarcza do oceny bezpieczeństwa. Trzeba jeszcze sprawdzić warunek zadziałania w wymaganym czasie.

Jeżeli obciążenie jest ciągłe i bliskie granicy, zostawiam zapas. Bezpiecznik nie powinien pracować cały czas „na styk”, bo wtedy każdy dodatkowy skok temperatury, chwilowy wzrost poboru albo słabsze chłodzenie robią różnicę. To najczęstszy błąd przy doborze wkładek w starszych instalacjach i przy modernizacji rozdzielnic.

Po takim doborze nadal zostaje pytanie, czy sama tabela wystarcza do oceny ochrony. Odpowiedź brzmi: nie zawsze, bo w instalacji dochodzą jeszcze selektywność, pętla zwarcia i wymagane czasy wyłączenia.

Kiedy sama tabela nie wystarczy

W tabeli widzę, kiedy wkładka zadziała. W instalacji muszę jeszcze wiedzieć, czy zadziała w odpowiednim miejscu i w odpowiednim czasie. To już nie jest teoria katalogowa, tylko ocena całego układu ochrony.

W praktyce sprawdzam przede wszystkim trzy rzeczy:

  • Selektywność - czy przy zwarciu wyłączy się tylko najbliższy bezpiecznik, a nie połowa obiektu.
  • Impedancję pętli zwarcia - czy rzeczywisty prąd zwarciowy będzie wystarczająco duży, aby wkładka zdążyła zadziałać.
  • Czas samoczynnego wyłączenia - dla obwodów końcowych do 32 A w układzie TN przy 230 V przyjmuje się 0,4 s, a w układzie TT 0,2 s; dla obwodów rozdzielczych i większych prądów normatywny limit jest dłuższy.

To właśnie tutaj najczęściej wychodzi, że problemem nie jest sam bezpiecznik, tylko zbyt długa linia, słaby styk, zła konfiguracja zabezpieczeń albo obciążenie, które ma charakter bardziej impulsowy niż zakładano. Jeśli pracujesz przy instalacji fotowoltaicznej, magazynie energii albo obwodach z napędami, taki przegląd jest obowiązkowy, bo bez niego tabela bywa tylko ładnym dodatkiem, a nie realnym narzędziem doboru.

Trzy rzeczy, które sprawdzam przed wymianą wkładki

Gdy mam dobrać albo wymienić bezpiecznik, nie zaczynam od pytania „ile ma amperów?”. Zaczynam od trzech prostszych, ale ważniejszych rzeczy:

  • Jaki to typ wkładki - gG, aM czy gPV.
  • Jak pracuje obciążenie - ciągle, impulsowo, z rozruchem, z falownikiem czy bez.
  • Czy instalacja spełnia warunek wyłączenia - czyli czy prąd zwarciowy i czas zadziałania są zgodne z układem sieci i przewodami.

Jeśli mam wybrać jedną zasadę, to brzmi ona tak: bezpiecznik dobiera się po charakterystyce obwodu, a nie po samej liczbie na obudowie. Tabela prądu zadziałania pomaga uniknąć błędów, ale dopiero razem z doborem przewodu, analizą rozruchu i kontrolą warunku wyłączenia daje odpowiedź, która naprawdę ma wartość w instalacji. W obiektach z fotowoltaiką, magazynem energii albo większymi napędami to podejście oszczędza najwięcej problemów.

FAQ - Najczęstsze pytania

Bezpiecznik gG chroni zarówno przed przeciążeniem, jak i zwarciem, będąc uniwersalnym rozwiązaniem. Natomiast aM jest przeznaczony głównie do ochrony zwarciowej, stosowany np. przy silnikach z dużym prądem rozruchowym, gdzie ochrona przeciążeniowa wymaga osobnego elementu.

Nie, prąd znamionowy (In) to prąd, który bezpiecznik ma przenosić w warunkach roboczych. Bezpieczniki, zwłaszcza typu gG, są celowo zwłoczne i zadziałają dopiero po przekroczeniu określonej krotności In przez pewien czas, co zapobiega niepotrzebnym wyłączeniom przy krótkotrwałych skokach prądu.

Na czas zadziałania wpływa wiele czynników, m.in. temperatura otoczenia, wcześniejsze nagrzanie wkładki, prąd rozruchowy urządzeń, impedancja pętli zwarcia, rodzaj prądu (AC/DC) oraz starzenie się wkładki. Warunki pracy mogą znacząco różnić się od laboratoryjnych charakterystyk.

Tabela pokazuje, kiedy wkładka zadziała, ale nie uwzględnia selektywności (czy wyłączy się tylko najbliższy bezpiecznik), impedancji pętli zwarcia (czy prąd zwarciowy będzie wystarczający) oraz wymaganego czasu samoczynnego wyłączenia. Te czynniki są kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania całej instalacji.
