Symbol falownika w schemacie elektrycznym wygląda niepozornie, ale dla instalacji fotowoltaicznej jest jednym z najważniejszych znaków na rysunku. To właśnie on pokazuje miejsce, w którym prąd stały z paneli zmienia się w prąd przemienny używany w domu albo oddawany do sieci. W tym tekście wyjaśniam, jak rozpoznać ten znak, dlaczego bywa rysowany na kilka sposobów i jak czytać go tak, żeby nie pomylić go z innym elementem dokumentacji.
Najważniejsze rzeczy o symbolu falownika w PV
- Falownik to element, który zamienia DC z paneli na AC potrzebny w instalacji domowej.
- W schematach spotkasz zarówno symbol normowy, jak i prosty blok opisowy.
- W fotowoltaice najważniejsze są podpisy przy symbolu: wejście DC, wyjście AC, MPPT, bateria, backup.
- Ten sam inwerter może wyglądać inaczej w zależności od programu CAD, standardu i typu projektu.
- W praktyce nie czyta się samej ikonki, tylko cały fragment schematu wokół niej.

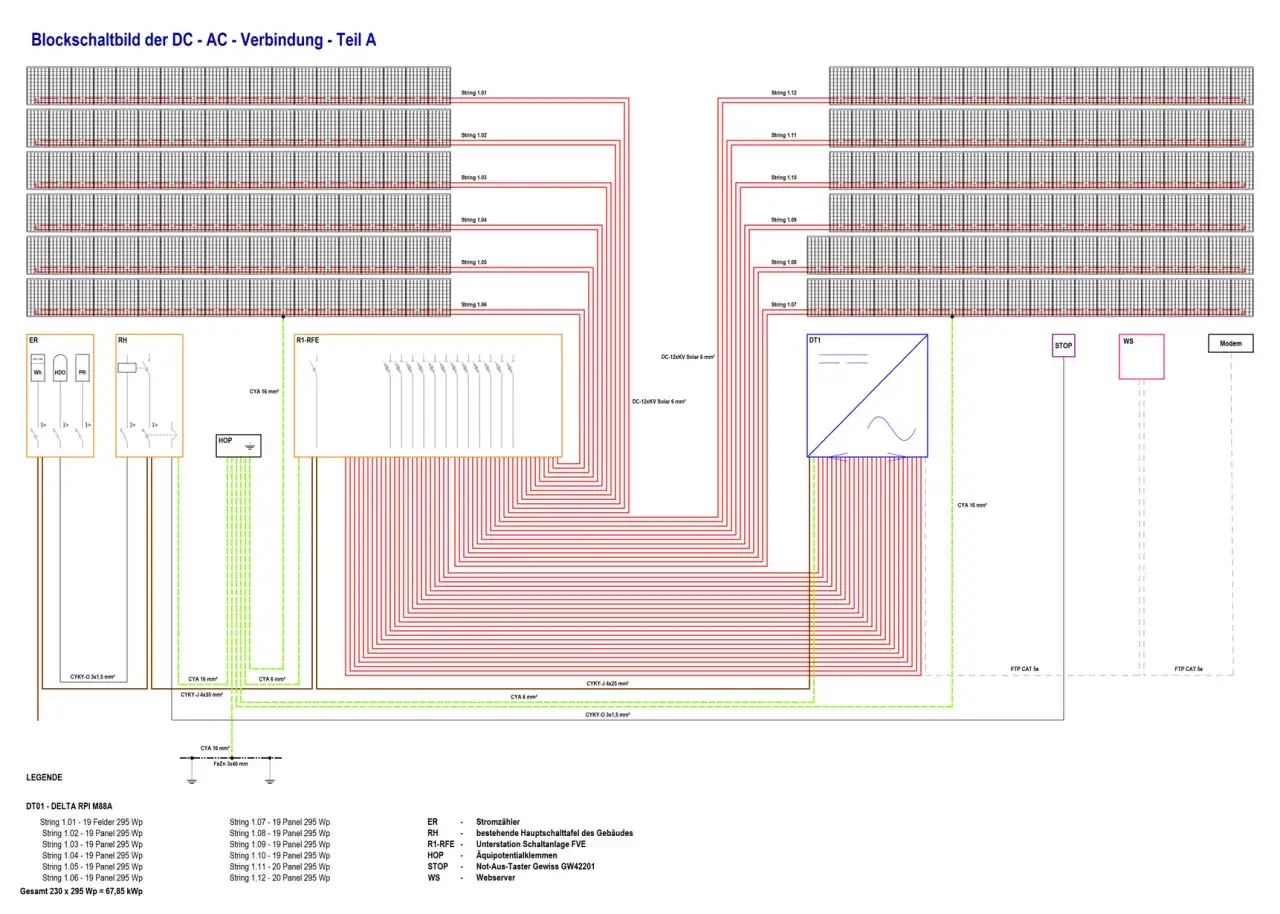

Jak wygląda symbol falownika w schematach
Najprościej mówiąc, symbol falownika jest graficznym skrótem urządzenia, które zmienia energię z prądu stałego na przemienny. W schematach fotowoltaicznych nie ma jednego „artystycznego” rysunku, który musiałby wyglądać identycznie wszędzie. Częściej spotyka się znak normowy albo uproszczony blok funkcyjny, bo taki zapis jest po prostu czytelniejszy dla projektanta, instalatora i serwisanta.
W dokumentacji technicznej zgodnej z PN-EN 60617 falownik należy do grupy symboli związanych z wytwarzaniem i przekształcaniem energii elektrycznej. W praktyce oznacza to, że w jednym projekcie zobaczysz go jako wyraźnie opisany blok, a w innym jako bardziej „techniczny” znak z bibliotek CAD. Sam kształt jest ważny, ale jeszcze ważniejsze jest to, co mówi podpis obok niego.
| Wariant oznaczenia | Jak zwykle wygląda | Gdzie go spotkasz | Co czytelnik z niego odczyta |
|---|---|---|---|
| Symbol normowy | Znak z biblioteki symboli elektrotechnicznych | Dokumentacja projektowa, schematy wykonawcze | Funkcję urządzenia i miejsce w torze energii |
| Blok funkcyjny | Prostokąt z opisem falownik albo inverter | Proste schematy PV, one-line diagram | Że urządzenie przekształca DC na AC |
| Wersja uproszczona | Ikona z podpisami DC, AC, MPPT lub BAT | Instrukcje montażowe, schematy producentów | Jakie wejścia i wyjścia trzeba podłączyć |
Jeśli mam być praktyczny, to patrzę na symbol falownika jak na „węzeł” całej instalacji. To z niego wynika, którędy płynie energia, gdzie kończy się strona DC, a gdzie zaczyna strona AC. To ważne, bo już na etapie projektu różne odmiany tego znaku mogą oznaczać zupełnie inną architekturę instalacji, więc dalej warto sprawdzić, skąd biorą się te różnice.
Dlaczego ten sam element bywa narysowany inaczej
To, że falownik raz wygląda jak prosty prostokąt, a innym razem jak bardziej rozbudowany symbol, nie oznacza błędu. Różnice wynikają zwykle z trzech rzeczy: standardu rysunku, programu użytego do projektu i poziomu szczegółowości dokumentacji. W schemacie jednokreskowym projektant upraszcza zapis, żeby cała instalacja była czytelna. W dokumentacji wykonawczej albo serwisowej może już dodać więcej informacji o zaciskach, torach zasilania i zabezpieczeniach.
Ja nie traktuję samego kształtu jako jedynej wskazówki. Zawsze sprawdzam, czy przy symbolu są oznaczenia takie jak:
- DC po stronie wejścia z paneli,
- AC po stronie wyjścia do rozdzielnicy lub sieci,
- MPPT, jeśli falownik ma kilka trackerów punktu mocy,
- BAT, EPS albo BACKUP, gdy mamy do czynienia z instalacją hybrydową,
- liczba faz, na przykład 1F albo 3F.
Właśnie te podpisy mówią najwięcej. Dwie instalacje mogą mieć niemal identyczny symbol falownika, a w rzeczywistości jedna będzie pracowała jako klasyczny inwerter sieciowy, a druga jako urządzenie hybrydowe z magazynem energii. Dlatego przy czytaniu schematu lepiej myśleć funkcjonalnie niż „po wyglądzie ikony”.
To prowadzi do najważniejszej części: jak taki znak odczytać w instalacji fotowoltaicznej, gdzie liczy się nie tylko sam inwerter, ale cały układ wokół niego.
Jak czytać falownik w instalacji fotowoltaicznej
W instalacji PV falownik jest centrum przepływu energii. Na schemacie powinien być widoczny w miejscu, gdzie kończy się tor DC z modułów, a zaczyna tor AC prowadzący do odbiorów albo do sieci. Jeśli schemat jest poprawnie opisany, z samego rysunku da się wyczytać, czy mamy do czynienia z układem on-grid, hybrydowym, wyspowym czy mikroinwerterowym.
| Typ instalacji | Co zwykle widać przy symbolu | Co to oznacza w praktyce |
|---|---|---|
| On-grid | Wejście DC z łańcuchów PV i wyjście AC do rozdzielnicy | Instalacja pracuje z siecią energetyczną i oddaje nadwyżki energii |
| Hybrydowa | Dodatkowe oznaczenie baterii lub portu backup | Falownik może obsłużyć magazyn energii i zasilanie awaryjne |
| Mikroinwerterowa | Wiele małych symboli przy modułach zamiast jednego centralnego | Konwersja odbywa się przy każdym panelu osobno |
| Wyspowa | Połączenie z akumulatorem i odbiorami lokalnymi | System może pracować bez stałego dostępu do sieci |

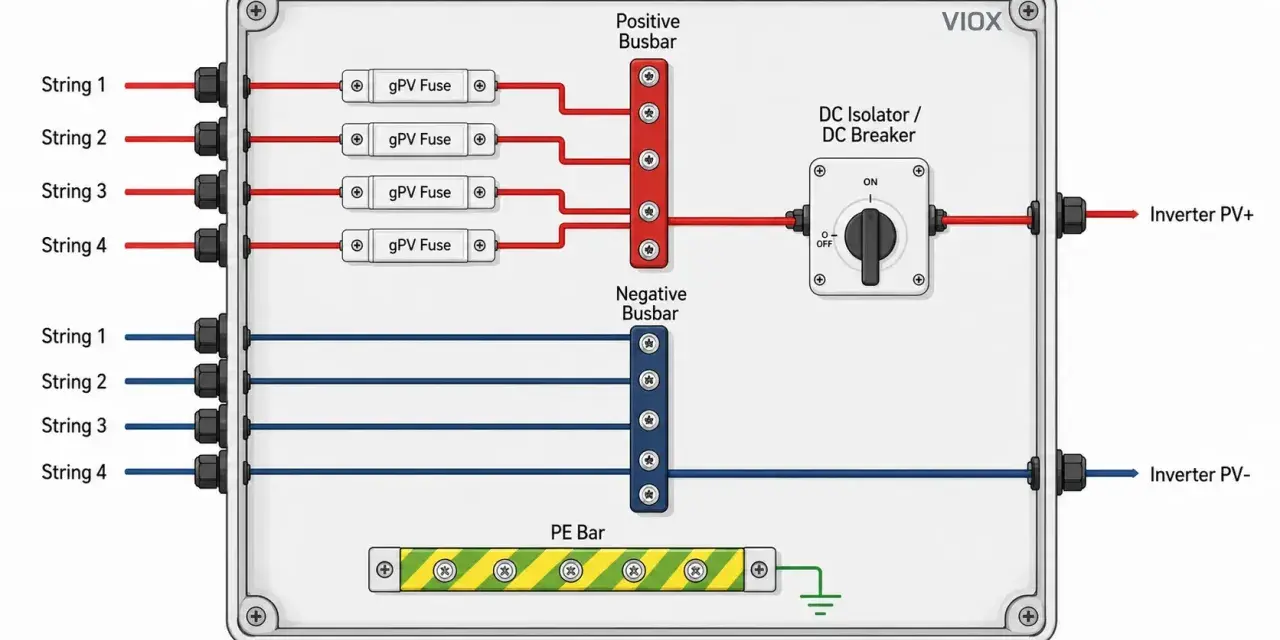

W schematach fotowoltaicznych zawsze zwracam uwagę na kierunek połączeń. Jeśli symbol falownika jest połączony z rozłącznikiem DC, zabezpieczeniem przepięciowym i stringami paneli, to najpewniej patrzę na stronę wejściową instalacji. Jeśli z drugiej strony widzę zabezpieczenie AC, licznik lub podłączenie do rozdzielnicy, mam już pełny obraz toru energii. To praktyczne, bo pozwala szybko ocenić, czy projekt jest logiczny, a nie tylko „ładnie narysowany”.
Gdy umiesz czytać te warianty, łatwiej odróżnisz falownik od innych urządzeń, które w schemacie wyglądają podobnie. I właśnie tu pojawia się najczęstsze źródło pomyłek.
Jak nie pomylić falownika z prostownikiem albo przekształtnikiem
W elektrotechnice łatwo o skróty myślowe, a w dokumentacji jeszcze łatwiej o pomyłkę. Falownik to urządzenie, które zamienia DC na AC. Prostownik działa odwrotnie, czyli z AC robi DC. Przekształtnik jest określeniem szerszym i może oznaczać różne układy zmiany parametrów energii, nie tylko sam inwerter. W fotowoltaice to rozróżnienie ma znaczenie, bo od tego zależy, czy schemat pokazuje prawidłowy przepływ energii.
- Jeśli widzę tylko prosty blok bez opisu kierunku, sprawdzam podpisy zacisków.
- Jeśli pojawia się oznaczenie DC po stronie paneli i AC po stronie odbiorów, to prawie na pewno mam falownik.
- Jeśli blok ma wejście AC i wyjście DC, mam do czynienia z prostownikiem albo z częścią układu zasilania pomocniczego.
- Jeśli dokumentacja dotyczy napędów, a nie PV, słowo „falownik” może oznaczać przemiennik częstotliwości do silnika, więc kontekst jest kluczowy.
To ostatnie jest szczególnie ważne. W automatyce budynkowej i napędach przemysłowych ten sam termin bywa używany szerzej niż w fotowoltaice. Dlatego zawsze czytam nagłówek schematu, opis urządzenia i cały układ połączeń, zamiast ufać jednemu słowu pod symbolem. Taki nawyk oszczędza sporo błędów już na etapie odbioru dokumentacji.
Skoro wiadomo już, czego nie mylić z falownikiem, zostaje ostatnia rzecz: co w projekcie PV sprawdzić poza samym znakiem, żeby mieć pewność, że dokumentacja ma sens.
Co sprawdzić w projekcie PV oprócz samego symbolu
Dobry schemat fotowoltaiki nie kończy się na rozpoznaniu ikonki. Ja zawsze sprawdzam kilka elementów obok symbolu, bo to one decydują o bezpieczeństwie i późniejszej eksploatacji instalacji:
- Moc falownika po stronie AC i DC, bo zbyt mały lub źle dobrany inwerter ograniczy uzysk.
- Liczbę MPPT, zwłaszcza gdy panele są ustawione na różnych połaciach dachu.
- Liczbę faz i zgodność z instalacją budynku.
- Zabezpieczenia DC i AC, bo bez nich schemat jest niepełny.
- Rozłącznik serwisowy i możliwość bezpiecznego odłączenia urządzenia.
- Wentylację i miejsce montażu, bo falownik pracuje lepiej tam, gdzie ma swobodny przepływ powietrza.
- Kompatybilność z magazynem energii, jeśli projekt przewiduje rozbudowę o baterię.
Jeśli dokumentacja pokazuje tylko symbol, ale nie pokazuje toru DC, toru AC i zabezpieczeń, traktuję to jako sygnał ostrzegawczy. W fotowoltaice liczy się nie sam rysunek, lecz to, czy z rysunku da się odtworzyć cały przepływ energii i ocenić, czy instalacja będzie działała bezpiecznie. Dobrze opisany falownik to nie detal estetyczny, tylko punkt, od którego zaczyna się porządny projekt.
Jeżeli chcesz szybko rozpoznać symbol falownika, zapamiętaj jedno: patrz nie tylko na kształt, ale przede wszystkim na podpisy, kierunek przepływu energii i miejsce urządzenia w całym układzie PV. W praktyce to właśnie te elementy odróżniają poprawną dokumentację od schematu, który wygląda dobrze, ale niewiele mówi.
