Regulator ładowania decyduje o tym, czy energia z paneli trafi do akumulatora bezpiecznie i bez strat, a nie skończy jako przegrzany kabel albo źle ustawione napięcie. W tym tekście pokazuję, jak czytać oznaczenia, jak podłączyć urządzenie bez ryzyka i jak ustawić je pod konkretny akumulator. To praktyczna instrukcja do małej instalacji PV, przydatna w kamperze, domku letniskowym, altanie, na łodzi albo w systemie awaryjnym.
Najkrótsza droga do poprawnego uruchomienia
- Sprawdź, czy masz kontroler MPPT czy PWM oraz jaki ma maksymalny prąd ładowania.
- Upewnij się, że napięcie systemu zgadza się z akumulatorem: 12 V, 24 V albo 48 V.
- Podłącz najpierw akumulator, dopiero potem panele, a przy odłączaniu zrób to w odwrotnej kolejności.
- Zamontuj bezpiecznik jak najbliżej baterii i nie oszczędzaj na przekroju przewodów.
- Dobierz tryb ładowania do chemii akumulatora, bo AGM, żel, kwasowy i LiFePO4 wymagają różnych ustawień.
- Jeśli masz wyjście LOAD, traktuj je jako obwód na małe obciążenia, nie jako miejsce do podpięcia falownika.
Czym jest regulator ładowania i kiedy naprawdę go potrzebujesz

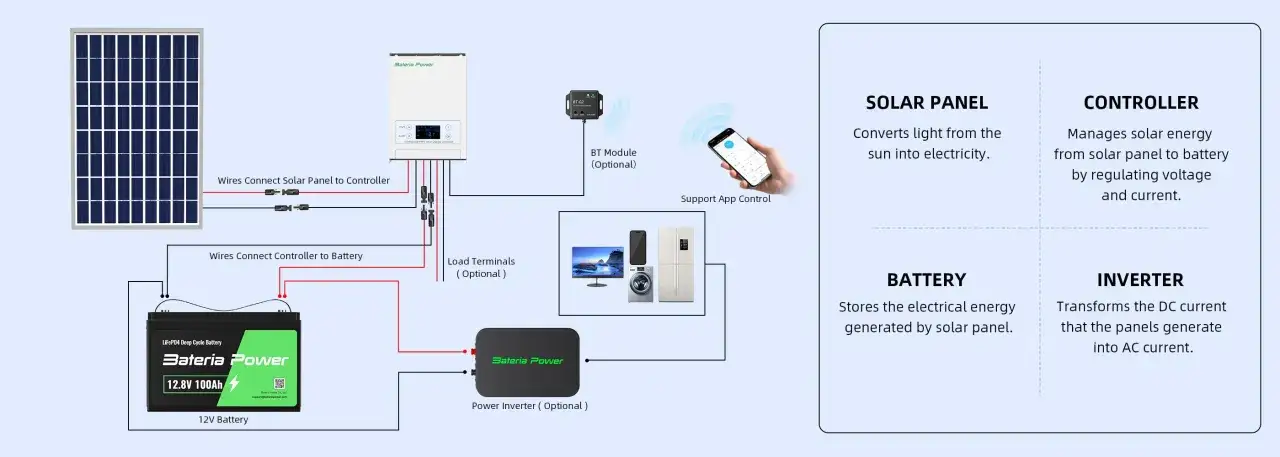

Regulator ładowania, czyli solar charge controller, stoi między panelem fotowoltaicznym a akumulatorem. Jego zadanie jest proste, ale krytyczne: dopasować sposób ładowania do baterii, ograniczyć zbyt wysokie napięcie i prąd oraz odciąć obciążenie, gdy akumulator jest zbyt mocno rozładowany. Bez niego nawet mała instalacja potrafi działać niestabilnie, a akumulator szybciej traci pojemność.
Najczęściej spotykam go w układach off-grid i pół-off-grid: kamperach, przyczepach, domkach działkowych, systemach monitoringu, oświetleniu ogrodowym czy prostych układach awaryjnych. W instalacji podłączonej do sieci sytuacja wygląda inaczej, bo tam energię i pracę z siecią obsługuje falownik, a regulator ładowania nie jest tym samym urządzeniem. Jeśli potrzebujesz 230 V, regulator nie zastąpi falownika.
W praktyce ten element ma jeszcze jedną zaletę, o której początkujący często zapominają: chroni akumulator przed codziennymi błędami użytkownika. A skoro wiemy już, po co on jest, trzeba sprawdzić, jak odczytać jego parametry bez zgadywania.

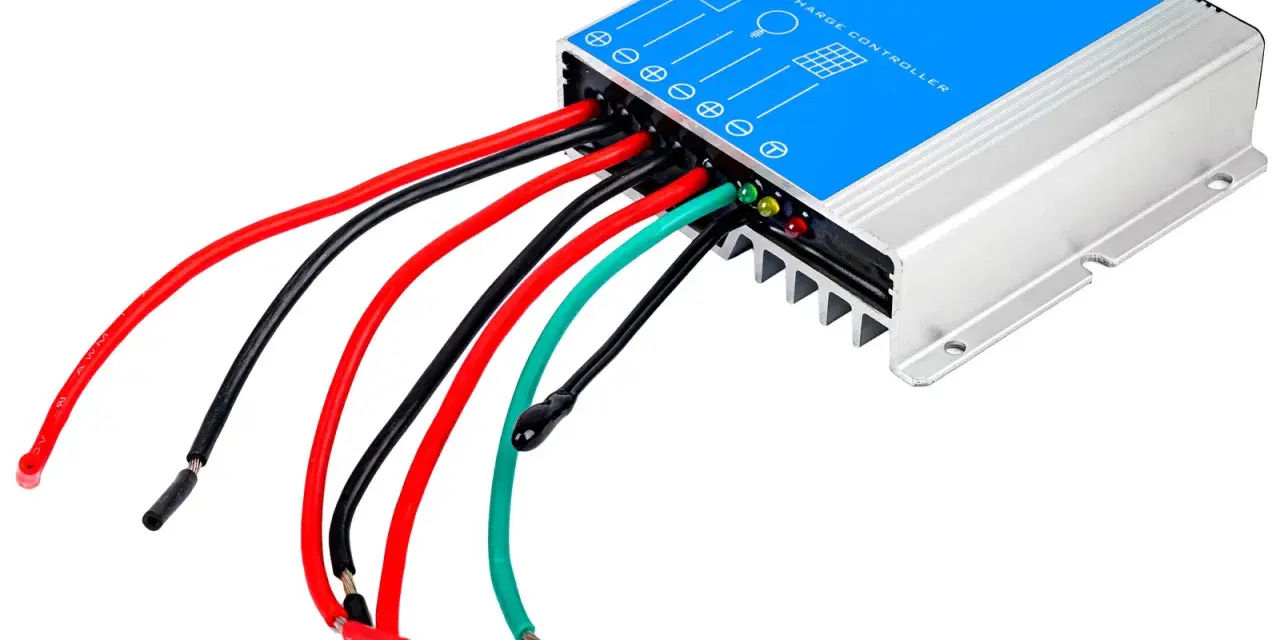

Jak czytać oznaczenia na obudowie i w instrukcji
Ja zawsze zaczynam od tabliczki znamionowej i pierwszych stron instrukcji. To tam są trzy rzeczy, które naprawdę mają znaczenie: maksymalne napięcie paneli, maksymalny prąd ładowania oraz nominalne napięcie akumulatora. Dopiero później patrzę na dodatki, takie jak Bluetooth, port USB czy wyjście LOAD.
| Oznaczenie | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| MPPT | Kontroler szuka punktu mocy maksymalnej panelu | Zwykle daje wyższy uzysk, szczególnie przy zmiennym nasłonecznieniu i dłuższych przewodach |
| PWM | Panel pracuje bliżej napięcia akumulatora | To prostsze i tańsze rozwiązanie, ale zazwyczaj mniej wydajne |
| 12 V / 24 V / 48 V | Nominalne napięcie systemu | Musi pasować do banku baterii, inaczej ładowanie będzie nieprawidłowe |
| Max charge current | Maksymalny prąd ładowania | Wyznacza, jak duży może być zestaw paneli i jakie obciążenie wytrzyma okablowanie |
| Max PV voltage | Maksymalne napięcie obwodu paneli bez obciążenia | Nie może być przekroczone, zwłaszcza zimą, gdy napięcie paneli rośnie |
| LOAD | Wyjście dla małych odbiorników DC | Nadaje się do lamp, czujników lub drobnej elektroniki, ale nie do falownika |
| Temp sensor | Czujnik temperatury akumulatora | Pomaga korygować napięcie ładowania, co jest ważne zwłaszcza przy akumulatorach kwasowo-ołowiowych |
Jeśli chcesz szybko odróżnić MPPT od PWM, patrz na efekt, nie tylko na etykietę. MPPT zwykle lepiej wykorzystuje energię z paneli, zwłaszcza gdy napięcie modułów jest wyższe niż napięcie baterii. PWM sprawdza się w prostych, małych układach, ale gdy liczy się uzysk, dłuższy przewód albo chłodniejsze warunki pracy, MPPT częściej ma sens.
| Cecha | MPPT | PWM | Co to oznacza w praktyce |
|---|---|---|---|
| Wydajność | Wyższa, często o kilkanaście do kilkudziesięciu procent | Niższa | Lepszy uzysk z tych samych paneli, zwłaszcza przy większych różnicach napięć |
| Koszt | Wyższy | Niższy | Do małej, prostej instalacji PWM bywa wystarczający |
| Zastosowanie | Kampery, domki, większe układy off-grid | Małe systemy i prostsze zestawy | Im bardziej zależy ci na uzysku, tym częściej wybór przesuwa się w stronę MPPT |
| Wrażliwość na warunki | Lepsza przy zmiennym słońcu | Prostsza, ale mniej elastyczna | Przy częściowym zacienieniu i chłodzie MPPT zwykle daje stabilniejszy efekt |
W wielu modelach pierwsza liczba w nazwie urządzenia odnosi się do maksymalnego napięcia wejścia PV, a druga do maksymalnego prądu ładowania. To drobiazg, ale bardzo praktyczny, bo pozwala od razu odsiać sprzęt za mały albo źle dobrany. Znając już podstawowe parametry, można przejść do samego podłączenia.
Jak podłączyć regulator krok po kroku
Ja zaczynam od bezpieczeństwa, a nie od kabli. Regulator powinien wisieć w suchym, dobrze wentylowanym miejscu, z dala od wilgoci, kurzu i źródeł wysokiej temperatury. Radiator potrafi się mocno nagrzewać, więc zamknięta, ciasna skrzynka bez przepływu powietrza to zły pomysł.
- Wyłącz cały układ i odłącz panele oraz akumulator.
- Sprawdź biegunowość przewodów i stan końcówek.
- Podłącz akumulator jako pierwszy, żeby kontroler rozpoznał napięcie systemu.
- Dopiero potem podłącz panele fotowoltaiczne.
- Na końcu, jeśli model ma wyjście LOAD, podepnij tylko małe obciążenia DC.
- Załóż bezpiecznik po stronie akumulatora jak najbliżej baterii, najlepiej w odległości do około 150 mm od zacisku.
- Dokręć wszystkie połączenia solidnie, bo luźny styk grzeje się szybciej niż sam przewód.
W odwrotnej kolejności odłączasz układ także po to, żeby nie uszkodzić elektroniki. Najpierw panele, potem wyjście LOAD, na końcu akumulator. Jeśli w systemie pracuje falownik, nie wpinałbym go do wyjścia obciążenia regulatora. Falownik podłączaj bezpośrednio do akumulatora, bo ma duży prąd rozruchowy i zwykle przekracza to, do czego przeznaczone jest wyjście LOAD.
To właśnie na etapie podłączania dzieje się najwięcej szkód, ale po poprawnym montażu nadal trzeba ustawić parametry ładowania pod konkretną baterię.
Jak ustawić baterię i parametry ładowania
W instrukcjach producentów najwięcej miejsca zajmują ustawienia baterii i nie jest to przypadek. Akumulator nie lubi przypadkowych napięć. Inne wartości ustawia się dla AGM, inne dla żelu, inne dla klasycznego akumulatora zalewanego, a jeszcze inne dla LiFePO4. Ja traktuję ogólne widełki jako punkt startowy, a nie wyrocznię. Ostateczne słowo należy do karty katalogowej baterii.
Przeczytaj również: PERC w fotowoltaice - Czy to nadal dobry wybór?
Trzy etapy ładowania, które warto rozumieć
- Bulk to faza szybkiego ładowania, w której kontroler dostarcza możliwie dużo energii do momentu zbliżenia się do docelowego napięcia.
- Absorption to dociąganie baterii do pełna przy wyższym napięciu, zwykle przez ograniczony czas.
- Float to podtrzymanie, które utrzymuje baterię w gotowości bez przeładowywania.
| Typ akumulatora | Typowe ustawienia startowe dla 12 V | Na co uważać |
|---|---|---|
| AGM / sealed | Absorption 14,4-14,7 V, float 13,5-13,8 V | Nie ustawiaj zbyt wysokiego napięcia i nie przeciągaj fazy podwyższonego ładowania |
| Gel | Absorption 14,1-14,4 V, float 13,5-13,8 V | Żel jest bardziej wrażliwy na przeładowanie, więc agresywne ustawienia są ryzykowne |
| Flooded / klasyczny kwasowy | Absorption 14,6-14,8 V, float 13,5-13,8 V | Jeśli kontroler oferuje equalization, używaj go tylko wtedy, gdy producent baterii na to pozwala |
| LiFePO4 | Absorption zwykle 14,0-14,6 V, float wyłączony albo niski | Nie stosuj equalization; ważne jest też, czy BMS baterii akceptuje wybrane napięcia |
W systemie 24 V wartości z reguły mnoży się przez dwa, a w 48 V przez cztery. Dla akumulatorów kwasowo-ołowiowych przydaje się też czujnik temperatury, bo napięcie ładowania powinno delikatnie zmieniać się razem z temperaturą ogniw. Jeśli regulator taki czujnik obsługuje, warto go podłączyć, a nie zostawiać tylko na domyślnych założeniach. Gdy ładowanie jest już ustawione, najczęściej okazuje się, że problemy wynikają nie z samego algorytmu, ale z drobnych błędów montażowych.
Najczęstsze błędy i co z nich wynika
W małych instalacjach powtarza się właściwie ten sam zestaw pomyłek. Najbardziej bolą te, które wyglądają niewinnie: zły porządek podłączeń, słaby styk, za cienki przewód albo źle dobrany typ baterii. To są usterki, które nie zawsze od razu wyłączą system, ale potrafią zjadać sprawność dzień po dniu.
| Objaw | Prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Brak ładowania mimo słońca | Odwrócona biegunowość, przepalony bezpiecznik, za niskie napięcie PV albo zbyt małe napięcie akumulatora | Sprawdź polarność, bezpiecznik i napięcia na wejściu oraz wyjściu |
| Kontroler mocno się grzeje | Słaba wentylacja, przeciążenie, za mały przekrój przewodów | Popraw chłodzenie, zwiększ przekrój i sprawdź, czy prąd nie przekracza możliwości urządzenia |
| Wyjście LOAD odcina zasilanie | Za duże obciążenie, zwarcie albo spadek napięcia baterii | Odepnij cięższe odbiorniki, sprawdź przewody i nie podpinaj falownika do LOAD |
| Bateria nigdy nie dochodzi do pełna | Źle ustawiony typ akumulatora, zbyt niskie napięcie absorpcji, zbyt mała moc paneli | Zweryfikuj ustawienia ładowania i sprawdź, czy zestaw PV nie jest za mały |
| System działa losowo po podłączeniu | Luźne zaciski, kiepskie konektory, uszkodzony przewód | Dokręć połączenia i usuń każdy element, który powoduje spadki napięcia |
Ja zwracam uwagę na jeszcze jedną rzecz: regulator nie naprawi złego doboru całego zestawu. Jeśli panele są za mocne względem kontrolera, akumulator za mały, a przewody za długie, urządzenie będzie co najwyżej ograniczało skutki błędów, ale nie zbuduje z nich dobrej instalacji. Jeżeli jednak wszystko wygląda dobrze, warto sprawdzić kilka sygnałów pracy w pierwszych godzinach i dniach.
Jak sprawdzić, czy instalacja pracuje normalnie
Pierwsze uruchomienie nie powinno kończyć się na tym, że coś się zapaliło i nic nie wybuchło. Ja zawsze zostawiam system pod obserwacją choćby na jeden pełny cykl dobowy. To najlepszy sposób, żeby upewnić się, że regulator rozpoznaje baterię, reaguje na światło i przełącza fazy ładowania we właściwym momencie.
| Co widzę | Co to zwykle oznacza | Co sprawdzam |
|---|---|---|
| Ekran włącza się po podpięciu baterii | Kontroler rozpoznał napięcie systemu | Czy pokazuje właściwy poziom, np. 12 V albo 24 V |
| W pełnym słońcu pojawia się ładowanie | Panel dostarcza energię i regulator ją przetwarza | Czy prąd ładowania rośnie wraz z nasłonecznieniem |
| Po południu ładowanie słabnie, a później przechodzi w podtrzymanie | Bateria zbliża się do pełnego stanu | Czy napięcie float nie jest ustawione zbyt wysoko |
| Obciążenie odcina się przy niskim napięciu | Uruchomiła się ochrona przed nadmiernym rozładowaniem | Czy odbiornik nie pobiera za dużo i czy bateria nie jest zużyta |
| Występują częste alarmy lub restart wyjścia | Przeciążenie, zwarcie albo niestabilne połączenie | Stan przewodów, zacisków i pobór prądu przez odbiorniki |
Jeśli po kilku dniach napięcia zachowują się logicznie, a bateria nie przegrzewa się i nie spada zbyt szybko w nocy, instalacja zwykle jest ustawiona poprawnie. To dobry moment, żeby przejść od naprawiania błędów do kilku prostych zasad, które oszczędzą ci nerwów przez cały sezon.
Co warto zapamiętać przed kolejnym sezonem pracy
Gdybym miał zostawić tylko kilka zasad, byłyby bardzo praktyczne. Po pierwsze, dobieraj kontroler z zapasem prądu, najlepiej około 20-25 procent ponad realne potrzeby układu. Po drugie, trzymaj się kolejności bateria - panele - obciążenie, bo to naprawdę ma znaczenie dla elektroniki i dla rozpoznania napięcia systemu. Po trzecie, nie używaj wyjścia LOAD do wszystkiego, co „ma działać na prądzie”, bo falownik, grzałka czy większa pompa to inna liga obciążenia.
W polskich warunkach liczy się też coś bardzo przyziemnego: suchy montaż, porządna wentylacja, czyste zaciski i kontrola połączeń po pierwszym tygodniu pracy. Taka dyscyplina jest mniej efektowna niż kolejny gadżet z Bluetooth, ale właśnie ona najbardziej decyduje o tym, czy instalacja będzie działać stabilnie. Jeśli chcesz, mogę przygotować osobną instrukcję dla konkretnego modelu regulatora, z opisem zacisków, ustawień i przykładowym schematem podłączenia pod 12 V albo 24 V.
