Solidne mocowanie paneli fotowoltaicznych decyduje nie tylko o bezpieczeństwie instalacji, ale też o jej wydajności po kilku sezonach pracy. W praktyce liczą się trzy rzeczy: rodzaj dachu albo podłoża, obciążenie śniegiem i wiatrem oraz to, czy konstrukcja nie naruszy szczelności budynku. Poniżej rozkładam ten temat na konkretne decyzje: jakie systemy się stosuje, gdzie sprawdzają się najlepiej, ile to zwykle kosztuje i jakie błędy najczęściej wychodzą dopiero po pierwszej wichurze.
Najważniejsze są obciążenia, szczelność i dopasowanie do pokrycia dachu
- System montażowy dobiera się do dachu, a nie odwrotnie.
- Na dachach płaskich trzeba znaleźć kompromis między kątem nachylenia, balastem i wiatrem.
- Największe ryzyko to przeciek, korozja i przeciążenie konstrukcji nośnej.
- Dobrze zrobiony montaż zostawia dostęp do serwisu i nie niszczy pokrycia.
- Cena zależy bardziej od warunków technicznych niż od samej liczby modułów.
Od czego naprawdę zależy dobór konstrukcji
Gdy dobieram system, zaczynam od dachu, a dopiero potem patrzę na cenę katalogową. To zwykle oszczędza więcej pieniędzy niż szukanie najtańszych profili, bo źle dobrana konstrukcja potrafi skrócić żywotność całej instalacji. Najważniejsze są cztery czynniki: rodzaj pokrycia, nośność budynku, lokalne obciążenia oraz sposób prowadzenia serwisu.
- Rodzaj pokrycia - inaczej mocuje się moduły do dachówki, inaczej do blachy trapezowej, a inaczej do membrany lub papy.
- Nośność konstrukcji - dach musi przyjąć ciężar własny instalacji, śnieg i wiatr, bez pracy na granicy wytrzymałości.
- Strefa wiatru i śniegu - im trudniejsze warunki, tym ważniejszy jest projekt i rozkład punktów kotwiących.
- Hydroizolacja - każda ingerencja w warstwę wodoszczelną wymaga dokładnie przemyślanego rozwiązania.
- Dostęp serwisowy - jeśli do pojedynczego modułu nie da się później podejść bez demontażu połowy pola, to układ jest po prostu źle zaplanowany.
W praktyce największy błąd popełnia się wtedy, gdy całą decyzję sprowadza się do jednego pytania: „czy da się to przykręcić?”. Da się bardzo wiele rzeczy, ale nie każda z nich będzie trwała. Jeśli mam wskazać jeden filtr, to jest nim zawsze zgodność konstrukcji z budynkiem i lokalnymi obciążeniami. Taki porządek myślenia naturalnie prowadzi do wyboru konkretnego systemu montażowego.

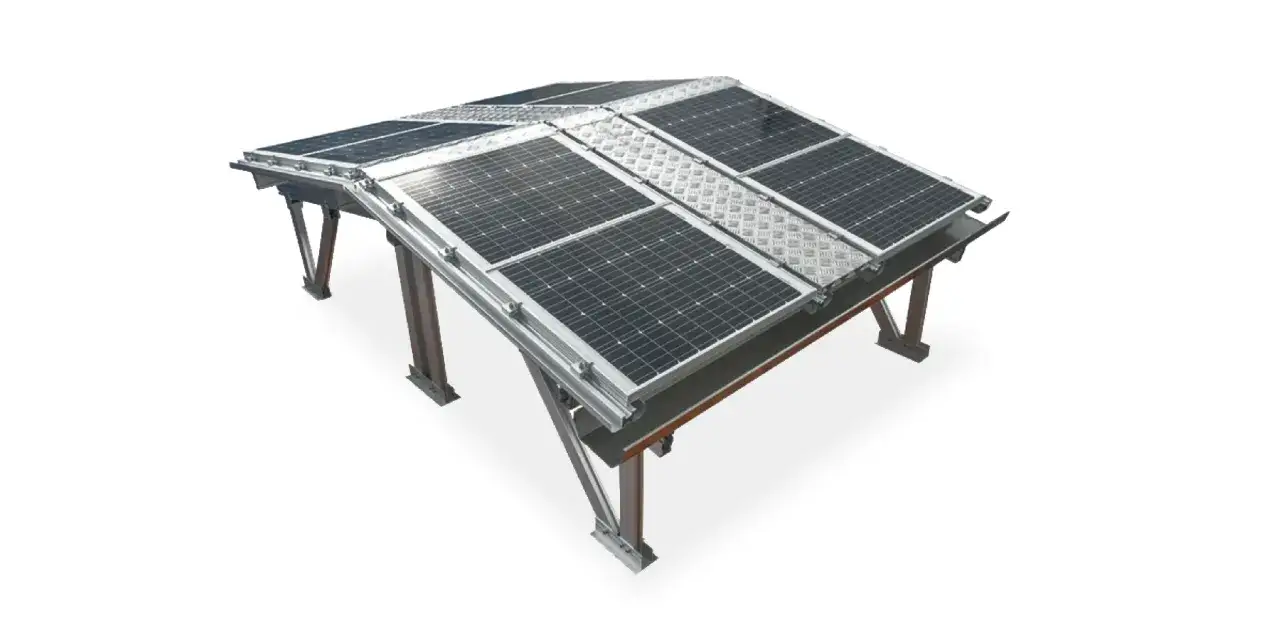

Jakie rozwiązanie sprawdza się na dachu skośnym, płaskim i gruncie
W katalogach producentów widać dziś trzy dominujące podejścia: montaż do połaci skośnej, układy balastowe lub kotwione na dachu płaskim oraz konstrukcje wolnostojące na gruncie. Na papierze różnice bywają niewielkie, ale w praktyce to zupełnie inne zadania. Na dachu płaskim często celuje się w kąty rzędu 5-15°, bo daje to rozsądny kompromis między uzyskiem, obciążeniem wiatrem i zacienieniem rzędów. Wyższy kąt potrafi poprawić produkcję, lecz równie szybko podnosi ciężar i komplikuje statykę.
| Powierzchnia | Najczęstszy system | Co działa najlepiej | Na co uważać |
|---|---|---|---|
| Dach skośny | Haki dachowe, szyny, zaciski | Mała ingerencja w połać i szybki montaż | Trzeba trafić w więźbę i nie uszkodzić pokrycia |
| Dach płaski | Konstrukcja balastowa albo mocowana do nośnej warstwy | Brak lub ograniczenie wierceń w hydroizolacji | Ciężar, wiatr i ryzyko zacienienia między rzędami |
| Grunt | Stalowe stoły, pale wkręcane, fundamenty betonowe | Duża swoboda ustawienia kierunku i kąta | Geotechnika, wykopy i większy koszt prac przygotowawczych |
| Fasada | Konsole elewacyjne i ramy montażowe | Wykorzystanie ściany tam, gdzie brakuje miejsca na dachu | Zależność od orientacji ściany i dostępności serwisowej |
Na dachu skośnym zwykle wygrywa prostota: haki, szyny i zaciski dają stabilny układ przy niewielkiej liczbie elementów. Na dachu płaskim trzeba już myśleć bardziej jak projektant niż monter - liczy się rozkład obciążeń, droga wiatru nad modułami i to, czy balast nie okaże się zbyt ciężki dla stropu. Na gruncie przewagę daje swoboda ustawienia, ale płaci się za nią fundamentami, przygotowaniem podłoża i większym zakresem robót ziemnych.
Jeżeli dach ma membranę albo papę, nie traktowałbym wiercenia jako domyślnego rozwiązania. W wielu przypadkach lepszy jest system balastowy lub specjalnie zaprojektowane mocowanie do warstwy nośnej, bo wtedy łatwiej utrzymać szczelność. To właśnie tutaj najczęściej rozstrzyga się, czy instalacja będzie trwała, czy tylko „ładnie wyglądała” w dniu odbioru.
Jak wygląda poprawny montaż krok po kroku
Ja zawsze patrzę na montaż jak na ciąg zależnych od siebie decyzji, a nie jak na samo przykręcenie szyn. Jedna słaba decyzja na początku potrafi popsuć cały układ, nawet jeśli reszta prac została wykonana starannie. Dlatego kolejność ma znaczenie.
- Oględziny i projekt - sprawdza się stan dachu, pokrycie, rozstaw więźby, strefę wiatru i śniegu oraz planowane obciążenie konstrukcji.
- Wytyczenie pola modułów - trzeba zaplanować odstępy, przejścia serwisowe, miejsce na przewody i bezpieczne strefy przy krawędziach dachu.
- Montaż punktów nośnych - na dachu skośnym są to zwykle haki lub uchwyty, na płaskim podpory, stopki albo elementy kotwiące.
- Osadzenie szyn i profili - to one przenoszą obciążenie, więc muszą być równo ustawione i dobrane do konkretnego systemu.
- Zakładanie modułów - stosuje się zaciski końcowe i środkowe, czyli elementy dociskające panele do profili; zbyt mocny docisk jest tak samo zły jak zbyt słaby.
- Kontrola połączeń - sprawdza się moment dokręcania, połączenia wyrównawcze, prowadzenie kabli i szczelność wszystkich przejść przez pokrycie.
W praktyce dobrze wykonana instalacja 5-10 kWp na prostym dachu skośnym potrafi powstać w jeden dzień roboczy, ale tylko wtedy, gdy projekt jest prosty, a podłoże nie zaskakuje. Na dachu płaskim albo gruncie trzeba liczyć więcej czasu, bo rośnie liczba elementów i etapów kontrolnych. To nie jest wada - raczej dowód, że montaż został potraktowany poważnie.
W tej fazie najłatwiej też znikają drobne oszczędności, które później zamieniają się w problem. Kto pomija kontrolę dokręcenia albo prowadzenie kabli, ten zwykle wraca do instalacji po pierwszej zimie.
Najczęstsze błędy, które wychodzą po pierwszej zimie
Najbardziej kosztowne pomyłki w fotowoltaice nie wyglądają groźnie w dniu montażu. To raczej „drobiazgi”, które uruchamiają kaskadę problemów po kilku miesiącach. Z mojej perspektywy najczęściej powtarzają się te same błędy.
- Zbyt ciężki balast - dach płaski przyjmuje wtedy więcej, niż powinien, a strop zaczyna pracować pod nadmiernym obciążeniem.
- Wiercenie bez systemu do danego pokrycia - szczególnie ryzykowne przy membranie, papie i starych warstwach hydroizolacji.
- Mieszanie niekompatybilnych materiałów - aluminium, stal i elementy niskiej jakości mogą uruchomić korozję galwaniczną.
- Za mocny albo za słaby docisk - zbyt duży nacisk potrafi uszkodzić ramę lub szkło, a zbyt mały sprzyja luzowaniu połączeń.
- Brak miejsca na pracę termiczną - konstrukcja rozszerza się i kurczy, więc potrzebuje kontrolowanego luzu, czyli zwykłej dylatacji.
- Pomijanie wiatru i śniegu w projekcie - to właśnie wtedy moduły zaczynają pracować, podrywać się lub generować mikropęknięcia.
- Źle poprowadzone przewody - kable wiszące luzem szybciej się przecierają, a czasem są narażone na podmuchy wiatru i nagrzewanie.
Jest jeszcze jeden błąd, który rzadko widać od razu: punktowy nacisk na moduł. Niewłaściwy zacisk może po czasie prowadzić do mikropęknięć, a nawet do hot spotów, czyli przegrzewających się punktów na ogniwach. To już nie jest problem estetyczny, tylko spadek wydajności i ryzyko poważniejszej awarii. Dlatego dobry montaż zaczyna się od detalu, a nie od samej obecności paneli na dachu.
Ile kosztuje konstrukcja i co podbija cenę
W kosztach fotowoltaiki sama konstrukcja montażowa bywa niedoceniana. W jednym z zestawień Corab przy instalacji 3 kW koszt konstrukcji wsporczej stanowił około 20% całej inwestycji, co dobrze pokazuje, że na osprzęcie nie opłaca się oszczędzać za wszelką cenę. W praktyce różnice cenowe wynikają głównie z rodzaju dachu, wysokości budynku, liczby punktów kotwiących i skali robót dodatkowych.
| Rodzaj instalacji | Orientacyjny koszt samej konstrukcji | Co najczęściej podbija cenę |
|---|---|---|
| Dach skośny | 150-300 zł/kWp | Rodzaj pokrycia, liczba haków, wysokość i dostęp do dachu |
| Dach płaski | 200-450 zł/kWp | Balast, aerodynamika, rozkład ciężaru i ochrona hydroizolacji |
| Grunt | 300-700 zł/kWp | Fundamenty, pale, wykopy i warunki geotechniczne |
| Fasada | 250-600 zł/kWp | Konsolki, wysokość montażu i trudniejszy dostęp serwisowy |
Jeśli przeliczyć to na typową instalację 5-10 kWp, różnice robią się bardzo konkretne: od około 750-3000 zł na prostym dachu skośnym do kilku tysięcy złotych przy konstrukcji gruntowej albo bardziej wymagającym dachu płaskim. Do tego dochodzą elementy, które nie zawsze są widoczne w pierwszej ofercie: rusztowanie, zabezpieczenia pracy na wysokości, projekt obciążeń, dodatkowe uszczelnienia i czas ekipy. Właśnie dlatego „tańszy system” często przestaje być tańszy, gdy zaczyna się liczyć całość prac.
Gdy porównuję oferty, patrzę nie tylko na cenę profili, ale też na jakość stali lub aluminium, dokumentację techniczną i sposób mocowania do konkretnego pokrycia. Różnica kilku złotych na elemencie nie robi takiego znaczenia jak brak dopasowania do dachu. To jeden z tych momentów, w których rozsądek wygrywa z promocją.
Co sprawdzić przed odbiorem, żeby nie wracać do tematu
Odbiór instalacji to moment, w którym warto być uważnym. Jeśli wykonawca zrobił dobrą robotę, dokumenty i detale montażowe będą spójne z tym, co widać na dachu. Jeśli coś się nie zgadza, lepiej wyłapać to od razu niż po pierwszym deszczu.
- czy konstrukcja ma dopasowanie do konkretnego pokrycia dachowego, a nie „uniwersalne” rozwiązanie bez uzasadnienia;
- czy wykonano analizę obciążeń dla wiatru i śniegu;
- czy wszystkie przejścia przez dach są szczelne i opisane w dokumentacji;
- czy przewody są uporządkowane, zabezpieczone przed tarciem i nie wiszą luźno;
- czy zachowano dostęp serwisowy do modułów, falownika i elementów ochronnych;
- czy na śrubach i zaciskach podano moment dokręcania albo zapisano go w protokole;
- czy gwarancja obejmuje nie tylko moduły, ale też system nośny i sposób montażu.
Ja zawsze proszę o dokumentację techniczną konstrukcji, nawet jeśli sama instalacja wygląda wzorowo. To prosty test profesjonalizmu: rzetelny wykonawca bez problemu pokaże, jak dobrał system, na czym go oparł i co zostało sprawdzone przed uruchomieniem. Jeśli tych informacji brakuje, to dla mnie sygnał ostrzegawczy.
Detale, które najbardziej decydują o trwałości instalacji
Po latach pracy widać wyraźnie, że o trwałości instalacji nie decydują wielkie hasła, tylko drobne decyzje techniczne. Dobrze dobrane haki, właściwy rozkład balastu, porządne uszczelnienie i sensowny odstęp między rzędami paneli robią większą różnicę niż najbardziej efektowny katalog. To właśnie te detale oddzielają montaż poprawny od montażu, który naprawdę będzie działał bezproblemowo.
- na dachu skośnym najważniejsza jest szczelność i trafienie w nośną część konstrukcji;
- na dachu płaskim liczy się kompromis między kątem, ciężarem i wiatrem;
- na gruncie kluczowe są fundamenty i warunki podłoża, a nie sama wysokość konstrukcji;
- przy każdym typie montażu trzeba zostawić miejsce na serwis i pracę termiczną elementów.
Jeśli mam wskazać jedną regułę, to jest nią dopasowanie systemu do budynku i lokalnych warunków, a nie odwrotnie. Dobrze zaprojektowany montaż nie rzuca się w oczy, nie przecieka i nie wymaga poprawek po pierwszym sezonie. I właśnie taki efekt ma największą wartość, bo daje spokój na lata, a nie tylko ładny obrazek w dniu odbioru.
