Najkrótsza droga do niższej temperatury modułów
- Największą różnicę daje zwykle prawidłowy montaż i swobodny przepływ powietrza pod modułami.
- Aktywne chłodzenie wodą działa mocniej, ale podnosi koszt, złożoność i wymagania serwisowe.
- Układy PVT mają sens wtedy, gdy chcesz odzyskiwać także ciepło, a nie tylko obniżać temperaturę paneli.
- Najgorsze, co można zrobić, to polewać rozgrzane moduły zimną wodą albo blokować wentylację konstrukcją dachu.
- W polskich warunkach najczęściej wygrywa prosty projekt, nie eksperymentalny system.
Dlaczego moduły tracą wydajność, gdy robi się gorąco
Według Energy.gov solarne ogniwa najlepiej pracują w niższych temperaturach, bo wzrost ciepła tylko trochę poprawia prąd, ale mocniej obniża napięcie. W praktyce wiele modułów krzemowych traci około 0,3-0,5% mocy na każdy 1°C powyżej temperatury odniesienia, więc różnica między 35°C a 65°C nie jest kosmetyczna. Jak przypomina IEA-PVPS, przy słabej wentylacji dachowej temperatura tylnej części modułu może dochodzić nawet do 80°C.
Ja patrzę na to tak: ciepło samo w sobie nie zabija fotowoltaiki, ale zbyt wysoka temperatura przez długi czas zabiera uzysk i przyspiesza starzenie laminatu, uszczelek oraz połączeń. Z tego powodu sensowny projekt zaczyna się od pytania, jak szybko moduł odda ciepło do otoczenia, a nie od tego, jaką dodatkową technologię da się do niego dopiąć.
To właśnie dlatego w praktyce najpierw warto uporządkować pasywne oddawanie ciepła, bo zwykle daje najlepszy efekt przy najmniejszym koszcie.
Najprostsze chłodzenie zaczyna się od wentylacji
Jeśli miałbym wskazać jeden element, od którego zależy najwięcej, postawiłbym na przestrzeń za modułem. Dobra wentylacja nie wymaga pomp, sterowników ani serwisu, a działa codziennie, od pierwszego upału do ostatniego wrześniowego słońca.
- Zostaw realny prześwit pod modułami. Na dachach skośnych zwykle celuję w około 10-15 cm wolnej przestrzeni, a przy niektórych konstrukcjach więcej, jeśli przewiduje to projekt.
- Nie dociskaj modułów do połaci, obróbek i elementów, które zatrzymują powietrze. Każda bariera osłabia naturalną konwekcję.
- Na gruncie ustaw rzędy tak, by wiatr mógł opływać tył paneli. Zwarta „ściana” modułów nagrzewa się szybciej niż dobrze rozstawiona instalacja.
- Na dachach płaskich pilnuj, aby konstrukcja nie zamykała przepływu powietrza przy dolnej i górnej krawędzi pola modułów.
- Nie myl chłodzenia z czyszczeniem. Usunięcie kurzu pomaga głównie wtedy, gdy zabrudzenie faktycznie ogranicza dopływ światła, ale nie zastępuje przepływu powietrza.
W polskich warunkach często wystarczy rozsądny stelaż, właściwy kąt nachylenia i brak przypadkowych przesłon pod panelami. Jeśli ta baza jest dobra, dopiero wtedy warto patrzeć na metody aktywne, bo bez porządnej wentylacji nawet najlepszy system będzie pracował poniżej oczekiwań.
Jak działają aktywne metody z wodą i powietrzem
Tu zaczyna się już prawdziwe chłodzenie czynne, czyli układ, który sam odbiera ciepło z modułu dzięki wentylatorowi, pompie albo obiegowi cieczy. Takie rozwiązania potrafią mocno obniżyć temperaturę, ale trzeba zawsze zestawić ich zysk z poborem energii, kosztem montażu i ryzykiem serwisowym.
| Metoda | Jak działa | Kiedy ma sens | Ograniczenia |
|---|---|---|---|
| Wymuszony obieg powietrza | Wentylatory lub kanały zwiększają przepływ powietrza za modułem. | Dachy z ograniczoną naturalną konwekcją, zabudowane konstrukcje, wiaty. | Zużywa energię, wymaga miejsca na kanały i okresowej kontroli. |
| Zraszanie i cienka warstwa wody | Woda odbiera ciepło bezpośrednio z powierzchni szkła. | Instalacje z dostępem do taniej wody i dobrej filtracji. | Osad, kamień, ryzyko szoku termicznego i konieczność sterowania pracą. |
| Obieg wodny na tylnej stronie | Rury lub płyty zbierają ciepło od spodu modułu. | Większe instalacje, układy hybrydowe, odzysk ciepła. | Wyższy koszt, trudniejszy montaż i większa liczba elementów. |
| Chłodzenie przez odparowanie | Woda parując zabiera energię z otoczenia paneli. | Suchsze i gorętsze lokalizacje, gdzie parowanie działa najlepiej. | W Polsce bywa mniej przewidywalne niż w klimacie suchym. |
Ja traktuję takie układy jako rozwiązania specjalne, a nie standardowy dodatek do domowej instalacji. Mają sens tam, gdzie przegrzewanie jest naprawdę problemem albo gdzie ciepło nie ma się zmarnować, tylko od razu zasilić inny obieg.
To prowadzi wprost do technologii hybrydowych, które nie tylko chłodzą moduł, ale od razu wykorzystują odebrane ciepło.
Rozwiązania hybrydowe i materiały, które odbierają ciepło przy okazji
Najbardziej praktycznym przykładem są układy PVT, czyli połączenie fotowoltaiki z kolektorem cieplnym. Jak pokazuje IEA-PVPS, w takich systemach woda krążąca w module odbiera ciepło, a równocześnie można je wykorzystać do ciepłej wody użytkowej albo ogrzewania. To już nie jest zwykłe „schładzanie paneli”, tylko odzysk energii, który ma sens wtedy, gdy ciepło naprawdę zostanie użyte.
W domu jednorodzinnym PVT może mieć sens przy większym i stałym zużyciu ciepłej wody albo tam, gdzie instalacja obsługuje także prosty obieg grzewczy. W firmie sprawdza się jeszcze lepiej, jeśli odbiorniki ciepła pracują przez większość roku. Bez takiego zastosowania ekonomia robi się słabsza, bo płacisz za bardziej złożony układ, a zysk elektryczny nie zawsze rekompensuje inwestycję.

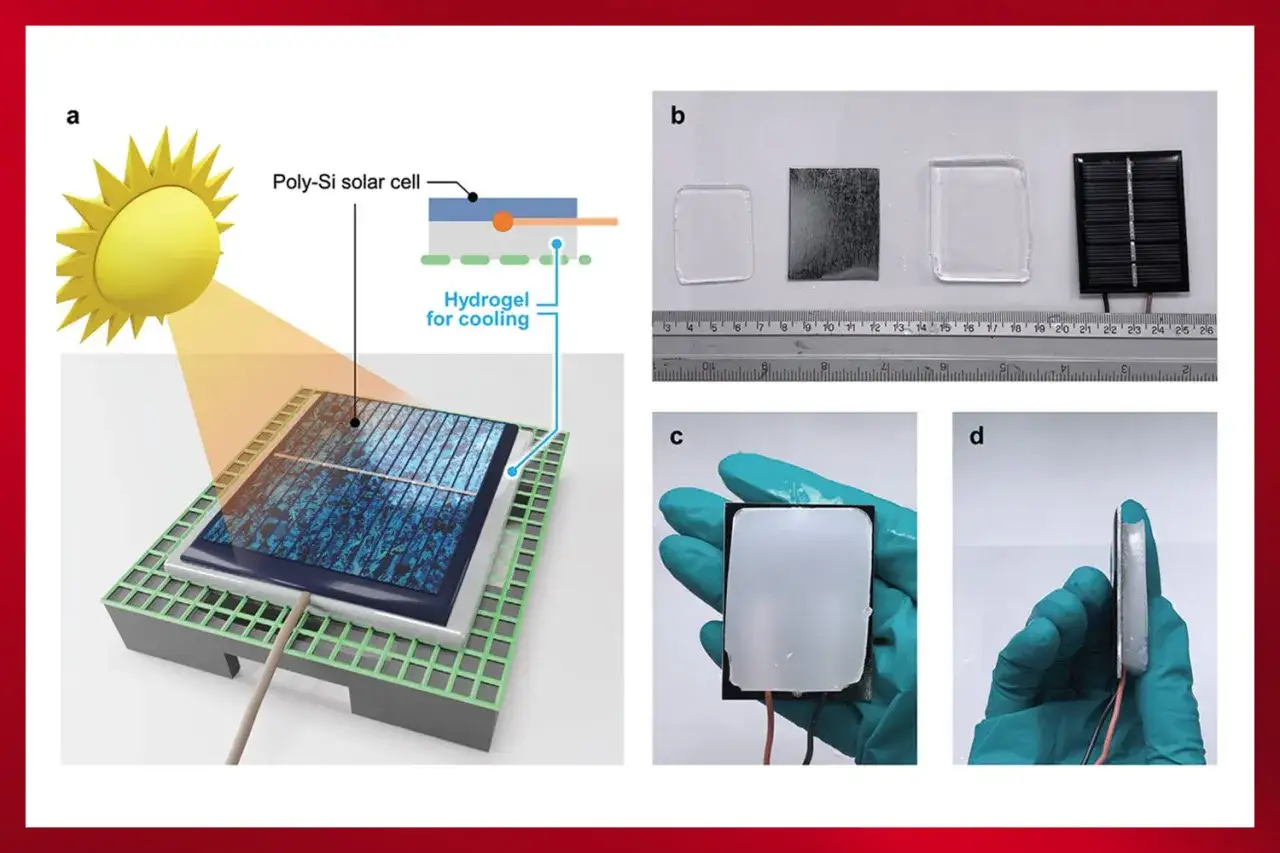

Obok PVT pojawiają się też materiały zmiennofazowe, czyli PCM. Taki materiał pochłania ciepło podczas zmiany stanu skupienia, dzięki czemu przez pewien czas stabilizuje temperaturę modułu. To ciekawa technika, ale jej skuteczność zależy od pojemności cieplnej, miejsca na zabudowę i tego, czy nocą układ ma szansę oddać nagromadzone ciepło. Dla zwykłej instalacji dachowej to zwykle rozwiązanie niszowe.
Jeszcze bardziej eksperymentalne są układy termoelektryczne oraz specjalne radiatory. Technicznie są interesujące, ale w realnym projekcie często przegrywają z prostszymi rozwiązaniami, bo komplikują system i mogą pobierać część wyprodukowanej energii na własne działanie.
Jeśli instalacja nie ma wykorzystywać ciepła, zwykle nie ma powodu, żeby robić z dachu laboratorium. Wtedy ważniejsze staje się uniknięcie błędów, które potrafią zaszkodzić bardziej niż sam upał.
Czego nie robić przy własnej instalacji
W chłodzeniu paneli najłatwiej popełnić błędy, które z zewnątrz wyglądają rozsądnie, ale w praktyce skracają życie modułów. Ja wolę prostą zasadę: jeśli rozwiązanie wymaga „dolewania” efektu siłą, to najpierw trzeba sprawdzić, czy nie szkodzi.
- Nie polewaj rozgrzanych modułów zimną wodą. Różnica temperatur może wywołać szok termiczny, mikropęknięcia szkła i rozszczelnienie laminatu.
- Nie używaj myjki ciśnieniowej ani twardych szczotek. Zamiast chłodzenia dostaniesz ryzyko uszkodzenia powłoki i połączeń.
- Nie blokuj tylnej strony paneli dodatkowymi osłonami, skrzynkami czy zabudową „na wszelki wypadek”. Jeśli powietrze nie ma jak przepływać, moduł będzie pracował goręcej.
- Nie zakładaj wentylatorów bez sprawdzenia poboru mocy. Słaby układ potrafi zużyć część wyprodukowanej energii i praktycznie zjeść własny zysk.
- Nie traktuj mycia w pełnym słońcu jako chłodzenia. To zwykle najgorszy moment na pracę z rozgrzanym szkłem.
Jeśli już musisz czyścić moduły, robiłbym to rano albo późnym wieczorem, kiedy powierzchnia nie jest rozgrzana do granic możliwości. Ta sama zasada dotyczy wszelkich prac serwisowych: najpierw bezpieczeństwo, potem wydajność. Dopiero po wykluczeniu takich błędów można uczciwie dobrać metodę do typu instalacji.
Jak dobrać metodę do dachu, gruntu i zapotrzebowania na ciepło
W polskich warunkach najczęściej wygrywa prostota. Nie każda instalacja potrzebuje aktywnego chłodzenia, a wiele problemów można rozwiązać już na etapie projektu, wybierając właściwy stelaż, rozstaw rzędów i sposób montażu.
| Typ instalacji | Najrozsądniejsze podejście | Kiedy myśleć o czymś więcej |
|---|---|---|
| Dach skośny domu | Dobry prześwit pod modułami, swobodny ruch powietrza i brak przesłon od strony połaci. | Gdy dach jest bardzo gorący, słabo przewiewny albo instalacja regularnie przegrzewa się latem. |
| Dach płaski | Konstrukcja z odpowiednim kątem nachylenia i rozstawem rzędów, który nie zamyka cyrkulacji. | Gdy chcesz poprawić samooczyszczanie i ograniczyć nagrzewanie przez zabudowę wokół dachu. |
| Instalacja na gruncie | Naturalny przepływ powietrza zwykle wystarcza, jeśli rzędy nie są ustawione zbyt ciasno. | Przy większych farmach warto kontrolować temperaturę, zacienienie i geometrię pól. |
| Obiekt z dużym zapotrzebowaniem na ciepło | PVT albo odzysk ciepła z tylnej strony modułów. | Gdy ciepła woda, CO lub proces technologiczny naprawdę zużyją odzyskane ciepło. |
Z mojej perspektywy to najważniejsza decyzja: jeśli ciepło nie ma oddzielnego zastosowania, nie dokładaj skomplikowanego układu tylko po to, by zbić temperaturę o kilka stopni. Jeśli ma zastosowanie, PVT zaczyna się bronić dużo lepiej, bo poprawa temperatury idzie wtedy w parze z realnym odzyskiem energii.
To prowadzi do ostatniej rzeczy, która naprawdę liczy się latem: jak rozpoznać, co faktycznie daje efekt, a co tylko wygląda nowocześnie.
Co realnie daje najlepszy efekt latem
Jeżeli miałbym ułożyć priorytety, zacząłbym od trzech rzeczy: wentylacji, temperatury pracy i regularnego przeglądu instalacji. Najpierw sprawdziłbym współczynnik temperaturowy w karcie katalogowej modułu, potem oceniałbym, czy konstrukcja nie dławi przepływu powietrza, a dopiero później rozważałbym aktywne chłodzenie.- Sprawdź odstęp pod modułami i porównaj go z tym, co przewidział projekt. Zbyt mały prześwit często kosztuje więcej niż droższy system chłodzenia.
- Obserwuj letnie spadki uzysku w falowniku lub systemie monitoringu. Jeśli powtarzają się przy upale, problem może leżeć w wentylacji, zabrudzeniu albo lokalnym przegrzewaniu.
- W większych instalacjach korzystaj z termowizji. Daje szybki obraz tego, gdzie powstają hot-spoty i które pola pracują gorzej.
- Jeśli instalacja ma także produkować ciepło, od razu rozważ PVT zamiast doraźnych przeróbek. To zwykle uczciwsza droga niż dokładanie prowizorycznych zraszaczy.
- Nie zakładaj, że każdy stopień mniej uzyskasz tym samym kosztem. Najtańsze kilkanaście stopni oszczędności daje zwykle dobry projekt, a nie dodatkowa automatyka.
W praktyce najlepiej działają rozwiązania, które odprowadzają ciepło bez dokładania zbędnej mechaniki. Ja zaczynam od projektu, potem od wentylacji, a dopiero na końcu od systemów aktywnych, bo to zwykle daje najuczciwszy zwrot z inwestycji.
