Sama budowa panelu fotowoltaicznego mówi o nim więcej niż tabliczka z mocą: od jakości szkła, przez warstwę encapsulantu, aż po sposób łączenia ogniw zależy sprawność, odporność na wilgoć i realna żywotność modułu. W tym tekście pokazuję, z czego składa się panel PV, jak powstaje krok po kroku, czym różnią się popularne technologie ogniw i na co patrzeć, gdy chcesz ocenić jakość sprzętu do domu albo na dach gospodarstwa. Dorzucam też praktyczny komentarz o tym, kiedy sens ma własnoręczne składanie modułu, a kiedy lepiej postawić na certyfikowany produkt.
Najważniejsze fakty o konstrukcji modułu PV
- Moduł PV to laminat, a nie tylko szkło i kilka ogniw. O jego trwałości decyduje cały układ warstw.
- Laminacja, lutowanie i uszczelnienie mają większe znaczenie niż sama deklarowana moc w watach.
- W 2026 roku najczęściej spotkasz moduły krzemowe monokrystaliczne, coraz częściej w wariantach TOPCon, HJT i bifacial.
- IEC 61215 i IEC 61730 są podstawowym filtrem jakości i bezpieczeństwa dla gotowych modułów.
- Samodzielne składanie paneli ma sens głównie w małych projektach edukacyjnych lub off-grid, nie na dach domu.

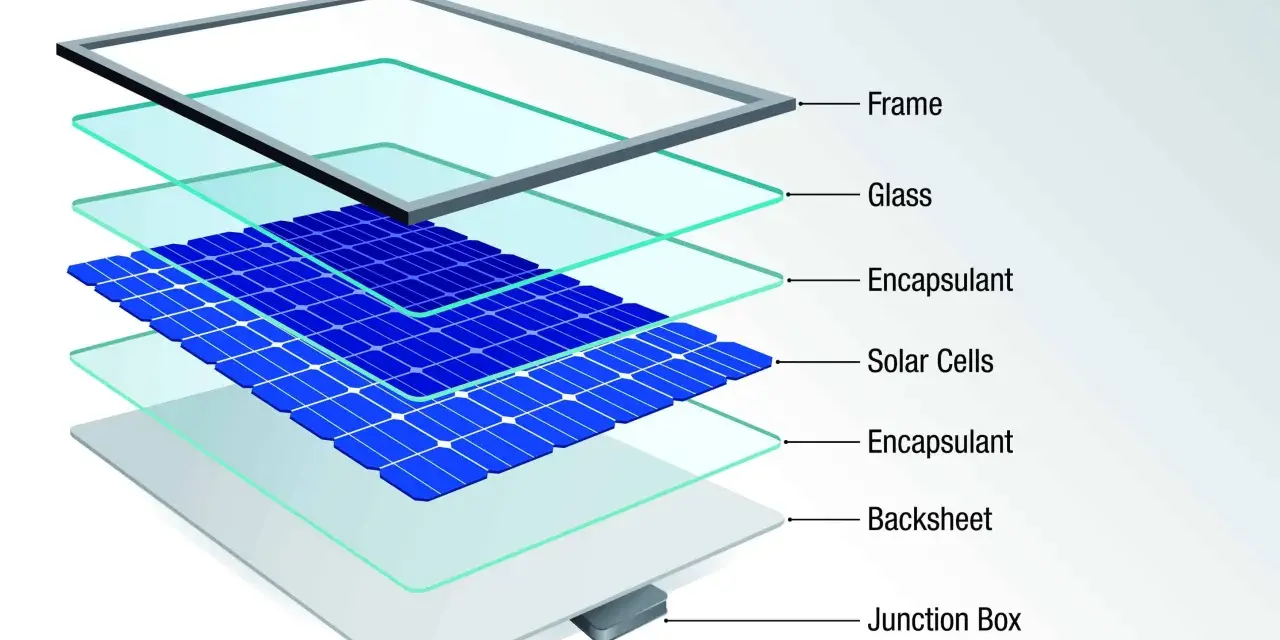

Z czego składa się moduł fotowoltaiczny
Ja patrzę na panel PV jak na zamknięty układ warstw, który ma jednocześnie przepuszczać światło, chronić delikatne ogniwa i bezpiecznie odprowadzać energię. Jeśli jedna z tych warstw jest słaba, problem nie musi wyjść od razu, ale zwykle wraca po kilku sezonach w postaci spadku mocy, mikropęknięć albo zawilgocenia.
| Element | Rola w module | Dlaczego ma znaczenie |
|---|---|---|
| Szkło przednie | Chroni ogniwa i przepuszcza światło do wnętrza panelu | Najczęściej jest hartowane i niskożelazowe, żeby ograniczyć straty optyczne oraz zwiększyć odporność mechaniczną |
| Warstwa encapsulantu | Spaja warstwy i amortyzuje naprężenia | Najczęściej stosuje się EVA albo POE; to ona w dużej mierze decyduje o odporności na wilgoć i delaminację |
| Ogniwa fotowoltaiczne | Wytwarzają prąd pod wpływem światła | To serce modułu, ale samo ogniwo nie wystarczy bez dobrej ochrony i połączeń elektrycznych |
| Taśmy i szyny zbiorcze | Łączą ogniwa w stringi i odprowadzają prąd | Słabe lutowanie zwiększa opór, a to oznacza straty mocy i większe ryzyko przegrzewania |
| Warstwa tylna | Uszczelnia i stabilizuje tył modułu | Może to być backsheet albo drugie szkło; wariant glass-glass zwykle lepiej znosi wilgoć i starzenie |
| Rama aluminiowa | Nadaje sztywność i ułatwia montaż | Bez niej moduł byłby mniej odporny na obciążenia wiatrem i łatwiejszy do uszkodzenia przy transporcie |
| Puszka przyłączeniowa | Zbiera przewody i wyprowadza energię na zewnątrz | To tam zwykle znajdują się diody obejściowe, które pomagają ograniczać straty przy częściowym zacienieniu |
W praktyce najczęściej spotyka się dwa podejścia: glass-backsheet, czyli szkło z przodu i folia z tyłu, oraz glass-glass, czyli szkło po obu stronach. Pierwszy wariant bywa lżejszy i tańszy, drugi zwykle lepiej znosi wilgoć, UV i wieloletnią eksploatację, choć jest cięższy. To dlatego sama lista materiałów mówi już sporo o tym, jak panel będzie się starzał.
Kiedy rozumiesz już, co znajduje się w środku, naturalnie przechodzimy do pytania, jak taki moduł powstaje od pierwszej selekcji ogniw aż po test końcowy.
Jak powstaje moduł krok po kroku
Proces produkcji nie wygląda jak proste „złożenie ramki”. To raczej seria precyzyjnych operacji, w których drobny błąd na początku potrafi obniżyć jakość całego panelu. Z mojego punktu widzenia właśnie tu najlepiej widać, że w fotowoltaice liczy się dyscyplina produkcyjna, a nie tylko nazwa technologii na etykiecie.
1. Dobór i sortowanie ogniw
Ogniwa trafiają do produkcji po pomiarze parametrów elektrycznych, takich jak prąd i napięcie robocze. Dobiera się je w grupy o możliwie podobnych charakterystykach, bo nawet niewielka różnica między ogniwami może zwiększyć straty w całym stringu. To ważne szczególnie w panelach złożonych z większej liczby cienkich segmentów.
2. Łączenie w stringi
Każde ogniwo trzeba połączyć z kolejnym za pomocą taśm przewodzących. Ten etap nazywa się często tabbingiem i stringingiem, czyli lutowaniem oraz łączeniem ogniw w łańcuchy. Dobrze wykonane połączenie ogranicza opór, a więc poprawia sprawność i zmniejsza ryzyko punktowego grzania. W nowocześniejszych modułach spotyka się też układy half-cut i multi-busbar, które lepiej znoszą mikropęknięcia oraz częściowe zacienienie.
3. Układanie pakietu warstw
Gotowe stringi układa się między szkłem a warstwami encapsulantu, a od spodu dodaje się backsheet albo drugie szkło. To moment, w którym panel zaczyna przypominać gotowy laminat. Tu nie ma miejsca na przypadkowe przesunięcia czy zabrudzenia, bo później zostaną zamknięte na lata wewnątrz modułu.
4. Laminacja
Pakiet trafia do laminatora, gdzie pod wpływem podgrzania i próżni warstwa EVA lub POE mięknie, wypełnia przestrzenie i trwale zespala całość. Jeśli wszystko przebiegnie dobrze, panel dostaje szczelną, jednolitą strukturę. Jeśli pojawią się pęcherzyki powietrza albo niedokładne sklejenie, problem z czasem może przejść w delaminację, czyli odklejanie się warstw.
Przeczytaj również: Promocje na fotowoltaikę - Jak wybrać dobrą ofertę?
5. Ramowanie, puszka i testy
Po laminacji panel jest przycinany, oprawiany w ramę i wyposażany w puszkę przyłączeniową. Następnie przechodzi kontrolę jakości: test mocy, sprawdzenie izolacji, oględziny elektroluminescencyjne i ocenę szczelności. To ostatni moment, by wykryć mikropęknięcia, błędy lutowania albo nieprawidłowo działające diody obejściowe.
To właśnie na tym etapie widać, dlaczego dobre wykonanie ma większe znaczenie niż sama deklaracja producenta, a to prowadzi prosto do różnic między technologiami ogniw.
Technologie ogniw, które zmieniają dziś konstrukcję paneli
W 2026 roku najczęściej spotkasz moduły krzemowe monokrystaliczne, ale nie każdy panel z tej grupy jest zbudowany tak samo. Różnice między PERC, TOPCon i HJT przekładają się na strukturę ogniwa, sposób odprowadzania ciepła i odporność na degradację. Mówiąc prościej: dwa panele o podobnej mocy mogą zachowywać się zupełnie inaczej po kilku latach na dachu.
| Technologia | Co zmienia w budowie | Mocne strony | Ograniczenia |
|---|---|---|---|
| PERC | Klasyczne ogniwa krzemowe z dodatkową warstwą poprawiającą odbicie światła | Dobrze znana technologia, szeroko dostępna, rozsądny koszt | Coraz częściej wypierana przez nowsze rozwiązania, szczególnie w nowych liniach produkcyjnych |
| TOPCon | Ogniwo ma warstwę pasywującą i tunelową, która ogranicza straty nośników | Wyższa sprawność i bardzo dobre parametry w praktyce rynkowej | Produkcja jest bardziej wymagająca niż w starszych konstrukcjach |
| HJT | Łączy krzem krystaliczny z cienkimi warstwami amorficznymi | Bardzo dobry współczynnik temperaturowy i wysoka sprawność | Zwykle wyższa cena i bardziej złożony proces produkcji |
| Bifacial | Moduł wykorzystuje obie strony do zbierania światła odbitego | Może dać dodatkowy uzysk przy jasnym podłożu i odpowiednim montażu | Efekt zależy od dachu, wysokości montażu i odbijalności otoczenia |
W praktyce coraz częściej spotyka się też konstrukcje z większą liczbą cienkich szyn zbiorczych, czyli multi-busbar, a nawet rozwiązania typu 0BB, gdzie ogranicza się widoczne połączenia na froncie ogniwa. To pomaga zmniejszyć opór i poprawić zachowanie modułu przy drobnych uszkodzeniach, ale nie zastąpi dobrej laminacji ani sensownego projektu całego panelu. Gdy technologia jest dobrze dobrana, łatwiej potem ocenić trwałość i bezpieczeństwo.
Co naprawdę decyduje o trwałości i bezpieczeństwie
Najlepszy panel nie wygrywa samą mocą katalogową. O jego jakości mówią dopiero testy, jakość materiałów i sposób zabezpieczenia przed środowiskiem zewnętrznym. Dobre moduły są projektowane na wieloletnią pracę, ale ich rzeczywista żywotność zależy od tego, jak dobrze radzą sobie z temperaturą, wilgocią, obciążeniem mechanicznym i starzeniem materiałów.
| Problem | Skąd się bierze | Co pomaga |
|---|---|---|
| Mikropęknięcia | Transport, montaż, grad, naprężenia termiczne | Hartowane szkło, dobra rama, kontrola elektroluminescencyjna |
| Delaminacja | Słaba laminacja lub przenikanie wilgoci | Rzetelny proces laminacji i lepszy encapsulant |
| PID | Degradacja wywołana napięciem i wilgocią | Odpowiednie materiały, sprawdzona konstrukcja i poprawny projekt instalacji |
| Hot spot | Częściowe zacienienie albo uszkodzone ogniwo | Diody obejściowe i sensowny podział ogniw w module |
| Starzenie encapsulantu | UV, wysoka temperatura, długie lata pracy | Lepszy dobór EVA lub POE i solidne szkło przednie |
Przy wyborze warto szukać modułów badanych zgodnie z IEC 61215 i IEC 61730. Pierwsza norma sprawdza odporność konstrukcji na warunki środowiskowe, druga skupia się na bezpieczeństwie elektrycznym i mechanicznym. Ja traktuję je jako minimum wejścia, a nie marketingowy dodatek. Testy nie obiecują konkretnej liczby lat pracy, ale znacząco zmniejszają ryzyko, że moduł zawiedzie wcześnie.
Jeśli chcesz zrozumieć jakość panelu szybciej niż po samej karcie katalogowej, patrz na trzy rzeczy: jakość szkła i laminacji, sposób połączenia ogniw oraz wyniki testów. To właśnie te elementy zwykle odróżniają sprzęt, który po prostu działa, od sprzętu, który po latach dalej trzyma parametry. Z takim filtrem łatwiej przejść do pytania, czy własnoręczne składanie panelu ma w ogóle sens.
Czy samodzielne składanie panelu ma sens
Na poziomie edukacyjnym albo w małym projekcie off-grid to może być ciekawy eksperyment. Na poziomie instalacji dachowej domu lub firmy już nie polecałbym tego jako rozsądnej drogi. Zrobienie panelu „tak, żeby świecił” jest możliwe. Zrobienie panelu, który będzie szczelny, bezpieczny i przewidywalny przez lata, to zupełnie inna liga.
| Scenariusz | Ocena sensowności | Dlaczego |
|---|---|---|
| Projekt edukacyjny | Tak | Pozwala zrozumieć budowę, połączenia i zasadę działania ogniw |
| Mała instalacja off-grid | Czasem | Może mieć sens, jeśli chodzi o prosty układ poza dachem i bez dużych wymagań formalnych |
| Domowa instalacja dachowa | Raczej nie | Ryzyko błędów izolacyjnych, słabsza trwałość i brak sensownej gwarancji |
| System pod dotacje lub odbiór techniczny | Nie | Liczy się dokumentacja, bezpieczeństwo i potwierdzona zgodność produktu |
Jeśli ktoś mimo wszystko chce próbować, potrzebuje nie tylko ogniw i szkła, ale też laminatora, sprawdzonych materiałów uszczelniających, dobrej lutownicy, testów izolacji i cierpliwości do poprawek. Najczęstsze błędy są zaskakująco przyziemne: zbyt duży nacisk na ogniwa, źle dobrane połączenia, pęcherze powietrza, niedokładne uszczelnienie i mieszanie ogniw o różnych parametrach. To wszystko bardzo szybko odbija się na mocy i trwałości.
Jeśli celem jest realna produkcja energii, a nie nauka, lepiej kupić gotowy moduł z pełną dokumentacją. Wtedy pieniądze idą w jakość wykonania, badania i gwarancję, a nie w ryzyko samodzielnych poprawek. Po takim rozróżnieniu łatwiej dobrać sprzęt do polskich warunków pracy.
Na co patrzę, wybierając moduły do instalacji w Polsce

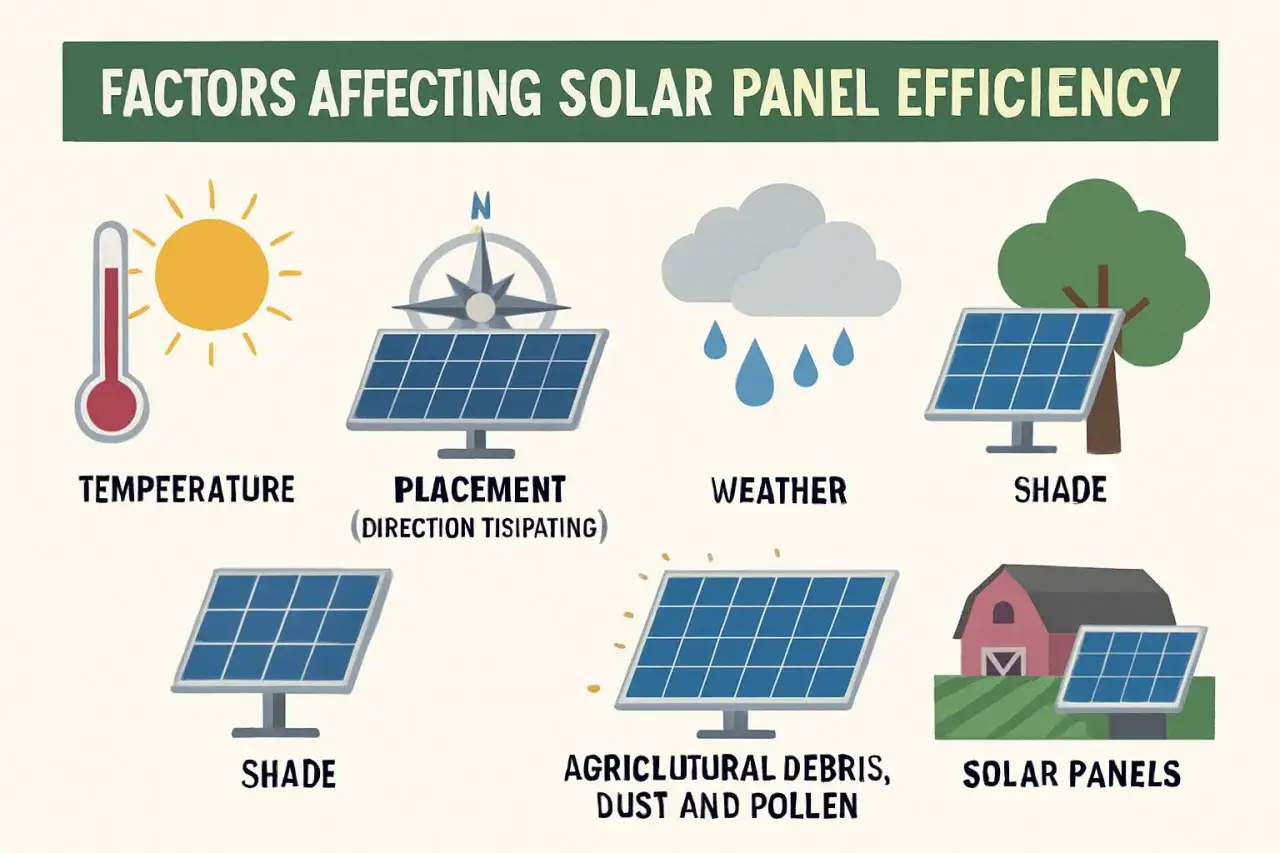

W polskich warunkach liczy się coś więcej niż tylko moc nominalna. Dachy pracują w dużych wahaniach temperatury, zimą dochodzi śnieg, a latem wysokie nagrzanie potrafi realnie obniżyć uzysk. Dlatego przy wyborze patrzę przede wszystkim na konstrukcję i dopasowanie do miejsca montażu, a dopiero potem na kilka dodatkowych watów w karcie produktu.
- Współczynnik temperaturowy - pokazuje, o ile spada moc wraz ze wzrostem temperatury ogniw. Im mniej ujemny, tym lepiej, szczególnie na mocno nagrzanych dachach.
- Typ obudowy - glass-glass zwykle lepiej znosi wilgoć i długą eksploatację, a glass-backsheet bywa lżejszy i tańszy.
- Wymiary i masa - ważne przy nośności dachu, logistyce montażu i rozstawie konstrukcji.
- Zacienienie - jeśli komin, lukarna albo drzewo rzucają cień, sama wysoka moc panelu nie rozwiąże problemu.
- Dokumentacja i gwarancja - dłuższa gwarancja produktowa zwykle mówi więcej o zaufaniu producenta niż sama reklama.
- Zastosowanie - na gospodarstwach rolnych, w pobliżu soli, amoniaku albo dużej wilgotności warto szczególnie pilnować jakości materiałów i uszczelnień.
Ja bardzo cenię moduły, które są uczciwie opisane: z jasnym typem ogniwa, konkretną konstrukcją warstw i realnymi warunkami montażu. W praktyce to daje więcej niż chwytliwe hasła o „najwyższej wydajności”. Przy instalacjach dachowych w Polsce ważne są też kwestie formalne i finansowe, bo sprzęt z pełną dokumentacją łatwiej przechodzi odbiory i lepiej wpisuje się w programy wsparcia.
Co z tej konstrukcji naprawdę ma znaczenie po latach pracy
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie wybieram panelu wyłącznie po mocy w watach, tylko po tym, jak jest zbudowany i w jakich warunkach ma pracować. To właśnie konstrukcja decyduje, czy moduł będzie dobrze znosił upał, mróz, wilgoć i obciążenia mechaniczne, czy tylko ładnie wyglądał w specyfikacji.
- Na gorący dach ważniejszy bywa lepszy współczynnik temperaturowy niż kilka dodatkowych watów mocy.
- Przy trudnej pogodzie i dużych obciążeniach sens ma solidniejszy front, dobra laminacja i ramowanie.
- Gdy pojawia się cień, liczy się układ ogniw, diody obejściowe i sposób projektowania stringów.
- W projektach nastawionych na długoletnią pracę bardziej opłaca się stabilna konstrukcja niż najtańszy moduł z katalogu.
Właśnie dlatego dobrze zaprojektowany panel daje nie tylko energię, ale też spokój na lata. Jeśli konstrukcja jest przemyślana, instalacja pracuje przewidywalnie, a to w fotowoltaice bywa cenniejsze niż sama rekordowa moc na etykiecie.
