Najpierw trzeba zobaczyć, jak energia naprawdę płynie w układzie wyspowym, bo właśnie od tego zależy, czy instalacja będzie działać stabilnie zimą, po zmroku i przy chwilowym przeciążeniu. W tym tekście rozpisuję schemat instalacji off-grid po ludzku: od paneli i regulatora, przez akumulatory, aż po falownik i zabezpieczenia, z praktycznymi wskazówkami doboru mocy, kosztów i typowych błędów.
To temat szczególnie ważny, jeśli planujesz fotowoltaikę na działce, w domku letniskowym albo w miejscu bez pewnego dostępu do sieci. W Polsce takie rozwiązanie ma sens tylko wtedy, gdy dobrze dobierzesz magazyn energii i nie potraktujesz baterii jako dodatku, ale jako serce całego systemu.
Najkrócej mówiąc, off-grid działa dobrze tylko wtedy, gdy energia, bateria i zabezpieczenia są policzone razem
- Panele PV nie zasilają domu bezpośrednio - najpierw ładują akumulator przez regulator ładowania.
- Falownik wyspowy zamienia prąd stały z baterii na prąd 230 V dla odbiorników.
- Najczęstszy błąd to zbyt mała bateria, która kończy się już po pierwszej dłuższej serii pochmurnych dni.
- W praktyce najbezpieczniej dobierać system pod zużycie nocne i kilka dni autonomii, a nie pod samą moc paneli.
- LiFePO4 są dziś najrozsądniejszym wyborem do większości domowych układów wyspowych.
- W Polsce off-grid najlepiej sprawdza się tam, gdzie sieć jest droga, niepewna albo zwyczajnie niepotrzebna.

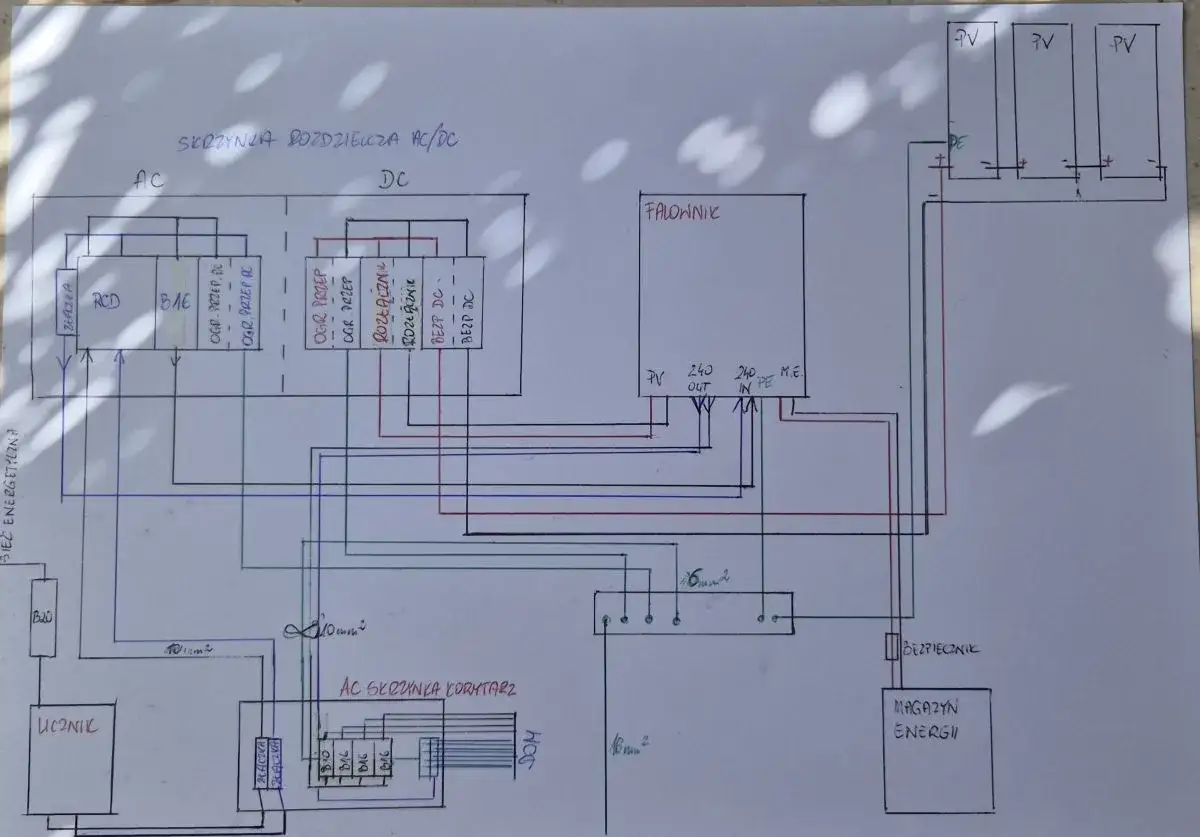

Jak czytać schemat i zrozumieć przepływ energii
Jeżeli mam jednym zdaniem opisać taki układ, to powiedziałbym tak: panele produkują prąd, regulator go porządkuje, bateria go przechowuje, a falownik oddaje go do domu wtedy, kiedy jest potrzebny. W systemie off-grid nie ma oddawania nadwyżek do sieci, więc każdy element musi być dobrany tak, żeby energia nie ginęła po drodze i żeby magazyn nie był ani za mały, ani przewymiarowany bez sensu.
- Panele fotowoltaiczne produkują prąd stały, czyli DC.
- Regulator ładowania MPPT wyszukuje punkt maksymalnej mocy i ładuje akumulator możliwie wydajnie.
- Akumulator magazynuje energię na noc, pochmurne dni i chwilowe szczyty poboru.
- Falownik wyspowy zamienia DC z baterii na prąd przemienny 230 V.
- Rozdzielnia i zabezpieczenia chronią obwody AC i DC przed zwarciem, przeciążeniem i przepięciami.
W praktyce schemat warto dzielić na dwie części: DC po stronie paneli i baterii oraz AC po stronie odbiorników. To nie jest kosmetyka, tylko porządek, który ułatwia diagnostykę i zmniejsza ryzyko błędów przy montażu. Kiedy ten przepływ jest jasny, dużo łatwiej przejść do doboru konkretnych elementów.

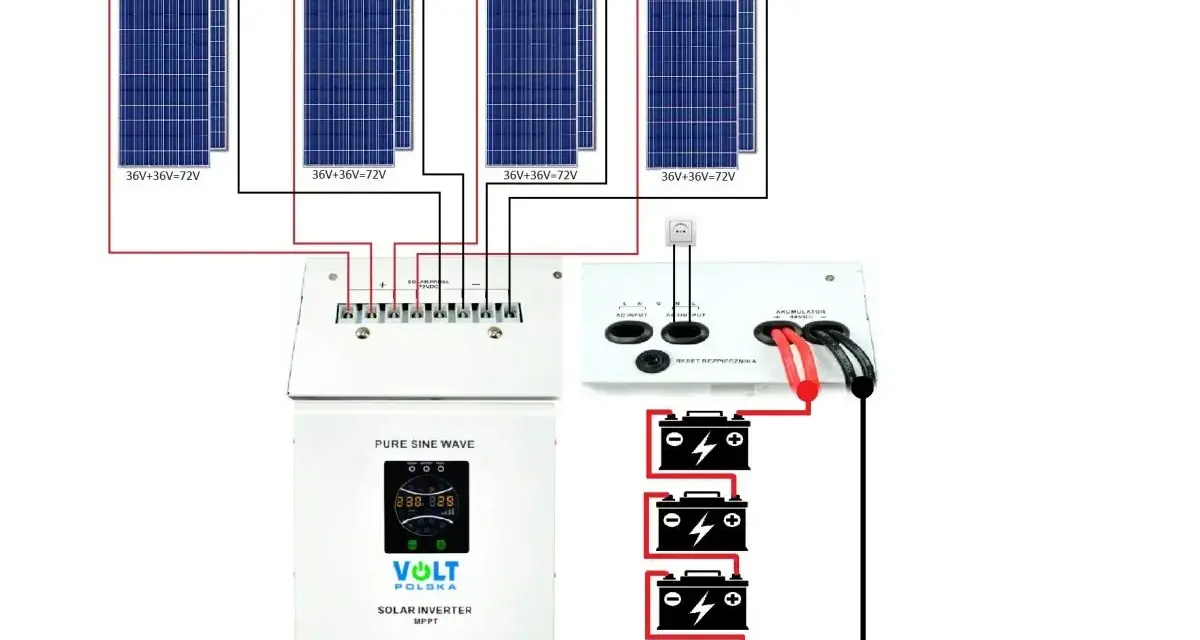

Z czego składa się poprawny układ wyspowy
Największy błąd początkujących polega na tym, że kupują najpierw panele, a dopiero potem próbują „dopasować” resztę. Ja robię odwrotnie: zaczynam od odbiorników, czasu pracy i napięcia systemu, a dopiero później wybieram sprzęt. Wtedy skład zestawu układa się logicznie.
| Element | Do czego służy | Na co uważać |
|---|---|---|
| Panele fotowoltaiczne | Produkują energię w ciągu dnia | Dobierz je pod sezon zimowy, nie tylko pod letni uzysk |
| Regulator MPPT | Ładuje baterię z wysoką sprawnością | W małych zestawach bywa pomijany, ale to zwykle zły skrót myślowy |
| Akumulator LiFePO4 | Magazynuje energię na czas bez słońca | Liczy się nie tylko pojemność, ale też maksymalny prąd ładowania i rozładowania |
| Falownik wyspowy | Tworzy napięcie 230 V dla urządzeń domowych | Powinien dawać pełny sinus, zwłaszcza przy lodówkach, pompach i elektronice |
| BMS | Nadzoruje pracę ogniw w baterii | Bez niego magazyn może być mniej bezpieczny i krócej żyć |
| Zabezpieczenia DC/AC | Chronią system przed zwarciem i przepięciem | Bezpieczniki, rozłączniki i SPD nie są dodatkiem, tylko obowiązkowym porządkiem |
| Uziemienie i połączenia wyrównawcze | Zwiększają bezpieczeństwo i stabilność pracy | To trzeba zaprojektować, a nie improwizować na końcu |
Victron zwraca uwagę, że w systemach z bateriami LFP sprawność obiegu ładowanie-rozładowanie sięga około 92%, a żywotność przy 80% DoD liczy się w tysiącach cykli. To dobry powód, by w off-gridzie stawiać na LiFePO4 zamiast klasycznych akumulatorów ołowiowych, które szybciej się zużywają i gorzej znoszą głębokie cykle. Z tego miejsca już prosto przejść do pytania, jak dobrać moc bez przepłacania.
Jak dobrać moc paneli, falownika i baterii bez zgadywania
Ja w takich projektach zaczynam od jednego prostego pytania: co ma działać wtedy, gdy słońca nie ma? Jeśli nie masz tej odpowiedzi, łatwo kupić zbyt mały magazyn albo falownik, który nie ruszy pompy, lodówki czy elektroniki o większym prądzie rozruchowym.
Praktyczny schemat doboru wygląda tak:
- Zsumuj dobowe zużycie energii najważniejszych odbiorników w kWh.
- Ustal liczbę dni autonomii - zwykle 1-3 dni dla małych układów, więcej dla całorocznych.
- Przyjmij, że użyteczna pojemność baterii to nie 100%, tylko mniej - dla LiFePO4 zazwyczaj liczy się ok. 80-90%.
- Dodaj zapas na straty w falowniku, przewodach i ładowaniu.
- Dobierz falownik nie tylko pod moc ciągłą, ale też pod moc chwilową przy starcie urządzeń.
Przykład jest prosty. Jeśli realnie potrzebujesz 5 kWh energii użytkowej, to bateria nominalna nie powinna mieć 5 kWh, tylko raczej około 6,5-7 kWh. Jeżeli chcesz 10 kWh energii użytkowej, w praktyce bezpieczniej celować w 12-13 kWh nominalnie. To wygląda jak nadmiar, ale właśnie ten „nadmiar” robi różnicę między systemem wygodnym a systemem nerwowym.
| Scenariusz | Orientacyjna bateria | Falownik | Panele PV |
|---|---|---|---|
| Działka weekendowa | 1-3 kWh | 1-3 kW | 0,8-2 kWp |
| Domek letniskowy | 3-6 kWh | 3-5 kW | 2-4 kWp |
| Dom całoroczny z oszczędnym profilem zużycia | 8-15 kWh | 5-8 kW | 4-8 kWp |
W polskich warunkach najbardziej zdradliwy jest sezon zimowy. Dla domu używanego cały rok nie projektuję off-gridu wyłącznie pod średnioroczne uzyski, bo wtedy system świetnie wygląda w kalkulatorze, a gorzej działa w grudniu i styczniu. Jeśli ma to być naprawdę niezależne źródło energii, zapas na słabsze miesiące albo wsparcie agregatem staje się elementem projektu, nie opcją. To prowadzi wprost do pytania, kiedy taki układ ma sens, a kiedy lepiej wybrać inną architekturę.
Kiedy off-grid ma sens, a kiedy lepszy jest układ hybrydowy
Nie każdy budynek potrzebuje pełnej wyspy energetycznej. Czasem lepsza jest instalacja hybrydowa, bo daje część niezależności, ale nie wymaga aż tak dużego magazynu. Z mojego punktu widzenia decyzja zależy głównie od tego, czy masz sieć, jak stabilna jest i czy naprawdę chcesz od niej uciec.
| Rozwiązanie | Kiedy wybieram | Plusy | Ograniczenia |
|---|---|---|---|
| Off-grid | Brak przyłącza, działka, domek, obiekt z daleka od sieci | Pełna niezależność, brak eksportu do sieci, prosty cel projektowy | Wymaga dużej baterii i zwykle większego zapasu PV |
| Hybrydowy | Dom podłączony do sieci, ale chcesz backup i lepszą autokonsumpcję | Elastyczność, mniejszy koszt wejścia, łatwiejsza rozbudowa | Wciąż korzystasz z sieci, więc niezależność nie jest pełna |
| On-grid | Sieć jest stabilna, a zasilanie awaryjne nie jest priorytetem | Najprostszy i najtańszy start | Brak prądu przy zaniku sieci |
W Polsce off-grid najczęściej wygrywa tam, gdzie przyłącze byłoby drogie, trudne albo zwyczajnie niepotrzebne. Hybryda lepiej broni się w domu całorocznym, bo pozwala oprzeć codzienną pracę instalacji o sieć, a baterię traktować jako wsparcie i zabezpieczenie. Kiedy to już rozróżnisz, łatwiej zobaczyć, gdzie ludzie najczęściej psują cały projekt.
Najczęstsze błędy, które kosztują najwięcej
Przy off-gridzie błędy są droższe niż w typowej instalacji on-grid, bo nie masz sieci jako miękkiego bufora. Jedno źle policzone ogniwo, za cienki przewód albo zbyt mały falownik i cały układ zaczyna działać „na styk”.
- Za mała bateria - system wygląda dobrze w słoneczny dzień, ale kończy się po pierwszym dłuższym pochmurnym okresie.
- Zły typ akumulatora - stare baterie kwasowe kuszą ceną, ale w domu szybko wychodzi ich mniejsza użyteczna pojemność i krótsza żywotność.
- Brak zapasu mocy falownika - lodówka, pompa czy elektronarzędzia potrafią mieć wysoki prąd startowy.
- Pomijanie zabezpieczeń DC - bezpieczniki, rozłączniki i SPD naprawdę mają sens, nie są tylko „papierowym” dodatkiem.
- Za długie i zbyt cienkie przewody - spadki napięcia zabierają energię i zaburzają pracę regulatora.
- Brak porządnego uziemienia - bezpieczeństwo i odporność na przepięcia to nie miejsce na oszczędności.
- Łączenie przypadkowych obwodów - wydzielona część instalacji jest zwykle lepsza niż chaotyczne wpinanie off-gridu w domową rozdzielnię.
Morningstar podkreśla w swoich materiałach, że w systemach off-grid uziemienie i połączenia wyrównawcze są osobnym zadaniem bezpieczeństwa: trzeba połączyć metalowe elementy, sprowadzić je do sensownego punktu uziomu i utrzymać krótkie, solidne połączenia. To właśnie takie detale odróżniają instalację, która działa latami, od tej, która tylko „jakoś świeci”. A skoro mowa o trwałości, trzeba jeszcze uczciwie spojrzeć na koszty.
Ile kosztuje sensowny zestaw i od czego zależy cena
W off-gridzie cena nie rośnie liniowo, bo największym kosztem zwykle nie są panele, tylko bateria i jakość osprzętu. Sam zestaw może wyglądać atrakcyjnie na papierze, a potem okazuje się, że trzeba dopłacić do zabezpieczeń, okablowania, rozdzielni, montażu i projektowania.
| Element | Orientacyjny koszt | Komentarz |
|---|---|---|
| Panele fotowoltaiczne 4 x 400 W | 1200-2000 zł | To zwykle najmniej kosztowna część całego układu |
| Falownik wyspowy 3 kW | 1500-4000 zł | Droższy model zwykle daje lepszą sinusoidę i większą niezawodność |
| Regulator MPPT | 400-1200 zł | W praktyce warto dopłacić do sprawniejszego ładowania |
| Akumulator LiFePO4 200 Ah / 24 V | 3500-6000 zł | Często stanowi 40-60% kosztu całego systemu |
| Zabezpieczenia, okablowanie, rozdzielnia | 1000-3000 zł | Tu nie warto szukać pozornych oszczędności |
| Projekt i montaż | 2000-6000 zł | Przy bardziej złożonych układach może być wyraźnie więcej |
Jeśli mówimy o prostym zestawie na działkę, budżet startowy często zamyka się w kilku lub kilkunastu tysiącach złotych. Przy sensownym układzie domowym z magazynem 5-10 kWh trzeba już myśleć o kwocie wyraźnie wyższej, a większe systemy całoroczne potrafią dojść do poziomu, na którym sam dobór komponentów staje się ważniejszy niż sama marka. To nie jest argument przeciwko off-gridowi, tylko przypomnienie, że taki układ najlepiej wycenia się pod realne potrzeby, a nie pod katalog.
Co dopiąć przed zakupem, żeby instalacja działała bez nerwów
Jeżeli miałbym zostawić jedną praktyczną radę, to brzmiałaby tak: nie kupuj zestawu, dopóki nie masz policzonych odbiorników krytycznych. To one decydują o tym, czy bateria wystarczy na noc, czy falownik poradzi sobie z rozruchem urządzeń i czy układ będzie wygodny w codziennym użyciu.
Sprawdź jeszcze cztery rzeczy: napięcie całego systemu, zgodność baterii z falownikiem, sposób ładowania z paneli i ewentualny backup z agregatu. Właśnie ten ostatni element bywa pomijany, a w praktyce potrafi uratować układ w dłuższym okresie gorszej pogody. Jeśli off-grid ma służyć naprawdę, a nie tylko wyglądać dobrze w teorii, projekt trzeba zamknąć na poziomie szczegółów, nie ogólnych haseł.
Najlepszy schemat to nie ten najprostszy na rysunku, ale ten, który uwzględnia sezonowość, bezpieczeństwo, zapas mocy i realne zużycie energii. Gdy te cztery rzeczy są policzone razem, układ wyspowy przestaje być eksperymentem, a staje się normalnym, przewidywalnym źródłem zasilania.
