MPPT to mechanizm, który pozwala instalacji fotowoltaicznej wydobyć z modułów możliwie najwięcej energii w zmiennych warunkach pracy. W praktyce ma to znaczenie przy chmurach, różnym kącie padania światła, zacienieniu i przy projektowaniu stringów na dachu. Poniżej rozkładam temat na konkretne elementy: czym jest MPPT, kiedy naprawdę pomaga, czym różni się od PWM i na co zwrócić uwagę przy doborze falownika albo regulatora ładowania.
Najkrócej rzecz ujmując, MPPT pomaga panelom pracować w punkcie najwyższej mocy
- MPPT stale dopasowuje napięcie i prąd tak, aby moduły oddawały jak najwięcej energii w danej chwili.
- Największy sens ma wtedy, gdy warunki pracy paneli się zmieniają, czyli przy częściowym zacienieniu, różnych kierunkach połaci i w instalacjach z baterią.
- W porównaniu z regulatorem PWM MPPT zwykle daje wyższy uzysk, ale realny efekt zależy od konkretnej instalacji.
- W fotowoltaice sieciowej MPPT jest dziś standardem, a w off-grid pracuje także w regulatorach ładowania akumulatorów.
- Przy doborze urządzenia ważniejsze od samej nazwy są: liczba trackerów MPPT, zakres napięcia i maksymalny prąd wejściowy.
- Źle zaprojektowany układ stringów ograniczy uzysk nawet wtedy, gdy falownik ma „dobry” MPPT na papierze.
Jak działa śledzenie punktu mocy w praktyce
Każdy moduł fotowoltaiczny ma punkt, w którym przy danym nasłonecznieniu i temperaturze oddaje najwięcej energii. To właśnie maximum power point, czyli punkt maksymalnej mocy. MPPT nie „dodaje” energii z niczego, tylko szuka takiego punktu pracy panelu, w którym iloczyn napięcia i prądu jest najwyższy.

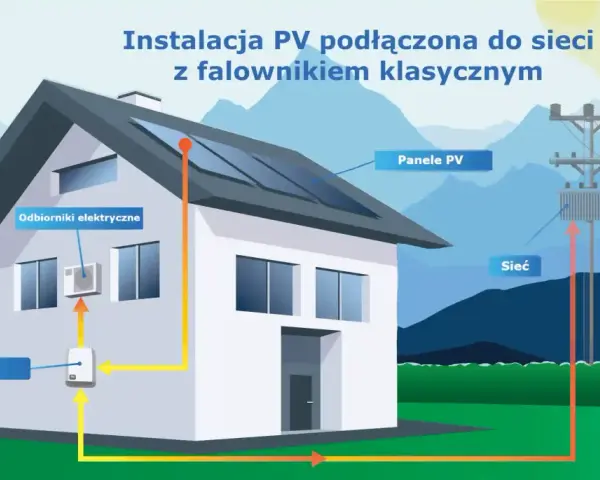

Ja patrzę na to jak na bardzo szybki układ dopasowujący obciążenie do warunków na dachu. Gdy słońce słabnie, pojawia się cień albo moduły się nagrzewają, tracker koryguje pracę tak, żeby instalacja nie utknęła w mniej korzystnym punkcie. W falowniku sieciowym odbywa się to po stronie prądu stałego, zanim energia zostanie zamieniona na prąd zmienny. W regulatorze ładowania robi podobną robotę, ale zamiast sieci zasila akumulator.
Warto od razu rozdzielić dwa pojęcia, które często się myli. MPPT nie jest optymalizatorem mocy. MPPT zwykle obsługuje cały string albo całą gałąź modułów, a optymalizator działa na poziomie pojedynczego panelu. To ważna różnica, bo przy stałym lub mocnym cieniu sam tracker nie rozwiąże wszystkich problemów.
Najprościej mówiąc: MPPT stale „ustawia” pracę instalacji tak, by nie oddawała mniej energii, niż mogłaby w danych warunkach. A skoro warunki na dachach rzadko są idealne, ten mechanizm ma sens częściej, niż wielu inwestorów zakłada. To prowadzi do pytania, gdzie zysk z MPPT jest największy, a gdzie mniejszy.
Kiedy MPPT daje największą przewagę
Na równym, dobrze nasłonecznionym dachu bez cienia MPPT i tak działa w tle, ale jego przewaga nie zawsze będzie spektakularna. Najbardziej czuć ją tam, gdzie instalacja nie pracuje w jednym, stałym układzie. W polskich warunkach to bardzo częste: komin, lukarna, drzewo, różne połacie i zmienne nasłonecznienie w ciągu dnia potrafią zrobić większą różnicę niż sama moc znamionowa paneli.
| Sytuacja | Dlaczego MPPT pomaga | Co to oznacza w praktyce |
|---|---|---|
| Połać wschód-zachód | Każda strona dachu pracuje najlepiej o innej porze dnia | Lepiej rozdzielić połacie na osobne trackery MPPT |
| Częściowe zacienienie | Tracker szuka nowego punktu pracy, gdy warunki się zmieniają | Uzysk spada mniej gwałtownie niż w prostszym układzie |
| Różne kąty nachylenia modułów | Panele nie mają identycznej charakterystyki w tym samym czasie | Jeden wspólny tracker może ograniczać słabszą część układu |
| Instalacja z akumulatorem | Panel pracuje w innym napięciu niż bateria | MPPT zamienia nadwyżkę napięcia w dodatkowy prąd ładowania |
| Zmienna pogoda | Punkt maksymalnej mocy przesuwa się wraz z warunkami | Tracker utrzymuje sensowną pracę również przy chmurach i przejaśnieniach |
W materiałach producentów regulatorów MPPT można spotkać deklaracje nawet do 30% wyższego uzysku względem PWM, ale ja podchodzę do tego ostrożnie. Taki wynik zależy od tego, jak bardzo napięcie panelu różni się od napięcia baterii, jak wygląda temperatura modułów i czy instalacja pracuje w warunkach częściowego zacienienia. W prostym, dobrze dobranym układzie zysk będzie mniejszy, ale nadal realny.
Jest też druga strona medalu: jeśli cień jest stały i mocny, MPPT nie „naprawi” problemu całkowicie. Może poprawić sytuację, ale czasem większy efekt da zmiana podziału stringów, inny układ połaci albo zastosowanie elektroniki na poziomie modułu. Z tego powodu sama obecność MPPT nie wystarcza, żeby instalacja działała dobrze. Trzeba jeszcze odróżnić, z jakim typem regulatora w ogóle mamy do czynienia.

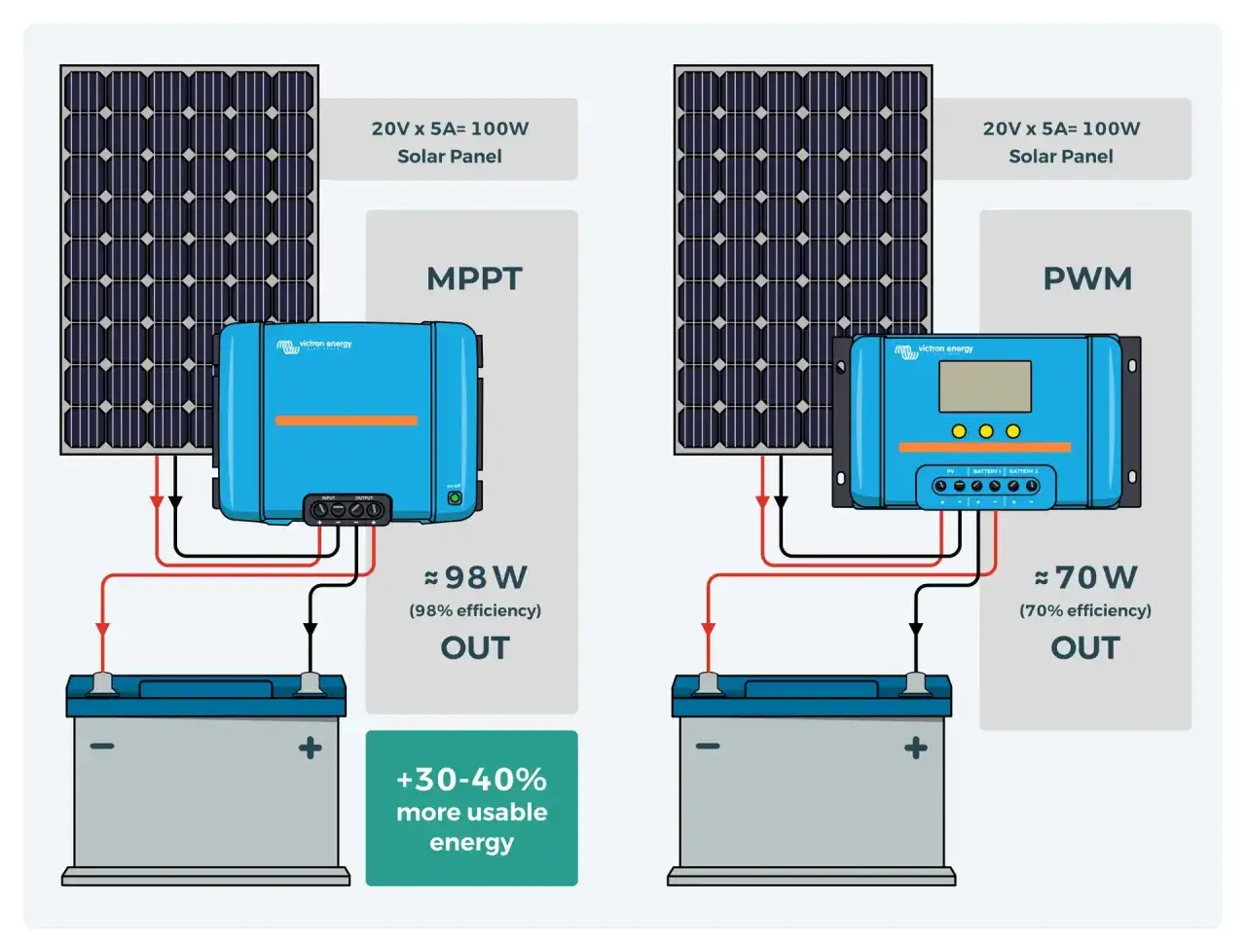

MPPT a PWM, czyli gdzie naprawdę widać różnicę
MPPT i PWM to dwa różne podejścia do sterowania pracą paneli, ale tylko pierwsze wykorzystuje mechanizm śledzenia punktu maksymalnej mocy. PWM jest prostszy i tańszy, jednak mniej elastyczny. W praktyce oznacza to, że w bardziej wymagających warunkach część energii po prostu zostaje niewykorzystana.
| Cecha | MPPT | PWM |
|---|---|---|
| Zasada działania | Dynamicznie dopasowuje punkt pracy panelu do warunków | Łączy panel z baterią w prostszy sposób, bez aktywnego śledzenia optimum |
| Uzysk energii | Zwykle wyższy, szczególnie przy różnicy napięć i zmiennych warunkach | Niższy, zwłaszcza gdy napięcie panelu wyraźnie przewyższa napięcie akumulatora |
| Typowe zastosowanie | Fotowoltaika sieciowa i bardziej zaawansowane systemy off-grid | Proste, małe układy z baterią i ograniczonym budżetem |
| Elastyczność projektu | Większa, łatwiej dopasować różne stringi i warunki pracy | Mniejsza, układ działa poprawnie tylko w prostszych scenariuszach |
| Kiedy ma mały sens | Rzadko, ale przy bardzo prostych i stabilnych układach zysk może być niewielki | Gdy zależy Ci na maksymalnym uzysku albo napięcie paneli mocno różni się od napięcia baterii |
Jeśli mówimy o klasycznej domowej fotowoltaice podłączonej do sieci, pytanie zwykle nie brzmi „MPPT czy PWM?”, tylko ile trackerów MPPT ma falownik i jak są rozmieszczone na dachu. PWM jest tu po prostu rozwiązaniem z innej ligi zastosowań. Dlatego przy doborze urządzenia warto skupić się na tym, co naprawdę ogranicza uzysk, a nie na samej nazwie technologii.
Jak dobrać falownik lub regulator z MPPT
W praktyce nie kupuję urządzenia z myślą o samej mocy znamionowej. Najpierw sprawdzam, jak zachowują się moduły na konkretnej połaci, a dopiero potem dobieram urządzenie. Dwa falowniki o tej samej mocy mogą dać zupełnie inny efekt, jeśli różnią się zakresem napięcia MPPT, dopuszczalnym prądem wejściowym albo liczbą niezależnych trackerów.
| Co sprawdzić | Dlaczego to ważne | Najczęstszy błąd |
|---|---|---|
| Liczba trackerów MPPT | Każdy tracker może obsłużyć inną połać lub inny zestaw stringów | Łączenie różnych kierunków dachu na jednym trackerze |
| Zakres napięcia MPPT | Tracker musi pracować w zakresie napięcia, jaki daje string w realnych warunkach | Dobór „na styk”, który działa latem, ale słabnie przy wysokiej temperaturze |
| Maksymalny prąd wejściowy | Za duży prąd może ograniczyć uzysk, nawet jeśli moc modułów się zgadza | Patrzenie wyłącznie na moc kWp, bez analizy prądu |
| Napięcie startowe | Urządzenie musi w ogóle zacząć pracę przy słabszym nasłonecznieniu | Przekonanie, że „falownik włączy się zawsze”, niezależnie od warunków |
| Układ stringów | Długość i orientacja stringów wpływają na to, jak tracker znajdzie optimum | Mieszanie modułów o różnym położeniu i różnych warunkach na jednym wejściu |
Jeżeli dach ma dwie różne połacie, na przykład wschód i zachód, dwa niezależne MPPT zwykle dają bardziej przewidywalny efekt niż jeden wspólny tor pracy. Jeśli połacie są podobne, a cień jest minimalny, jeden tracker może wystarczyć. I to jest właśnie dobra praktyka: nie wybierać większej liczby MPPT tylko dlatego, że brzmi lepiej, ale dlatego, że odpowiada układowi dachu.
Przy regulatorach ładowania do instalacji z akumulatorem dochodzi jeszcze jedna rzecz: napięcie panelu powinno być wyraźnie wyższe od napięcia baterii, bo wtedy MPPT ma z czego „robić” dodatkowy prąd ładowania. To prosty test, który od razu pokazuje, czy taki regulator rzeczywiście ma sens w danym systemie. A skoro dobór bywa zdradliwy, warto znać też najczęstsze błędy, które potrafią zepsuć nawet dobry projekt.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Największy błąd, jaki widzę, to traktowanie MPPT jak magicznej ochrony przed każdą stratą. Tak nie działa. Tracker poprawia pracę instalacji, ale nie zastępuje sensownego projektu, nie usuwa trwałego cienia i nie naprawia źle dobranych stringów.
- Mieszanie różnych orientacji na jednym trackerze - to częsty błąd, bo połączenie „da się zrobić”, ale nie zawsze będzie opłacalne.
- Ignorowanie cienia od komina, lukarny lub drzew - MPPT pomoże tylko częściowo, a przy stałym cieniu ograniczenie nadal będzie wyraźne.
- Sprawdzanie tylko mocy falownika - sama moc urządzenia nie mówi nic o tym, jak dobrze poradzi sobie z Twoim dachem.
- Przekraczanie prądu wejściowego - to ograniczenie potrafi obciąć produkcję, nawet jeśli całość „na papierze” wygląda dobrze.
- Za krótki string - gdy napięcie spada poniżej sensownego zakresu pracy, tracker nie ma warunków do optymalnej pracy.
- Mylenie MPPT z optymalizatorem - to różne narzędzia, używane w różnych sytuacjach.
Do tego dochodzi jeszcze jedna rzecz, którą często pomija się w rozmowie o fotowoltaice: nie każdy zysk da się odzyskać samym elektroniką. Jeśli dach jest mocno podzielony, a zacienienie regularne, lepszy efekt przyniesie zmiana koncepcji instalacji niż próba „przepchnięcia” jej przez jeden tracker. To dlatego patrzę na MPPT nie jak na gadżet, tylko jak na element większego układu, który ma sens tylko wtedy, gdy reszta projektu jest równie przemyślana.
Zanim zamówisz instalację, sprawdź te trzy rzeczy
- Jak wyglądają połacie dachu - jeśli pracują inaczej w ciągu dnia, warto rozdzielić je na osobne MPPT.
- Czy napięcie i prąd stringu mieszczą się w zakresie falownika albo regulatora - to ważniejsze niż marketingowy opis urządzenia.
- Czy monitoring pokazuje dane per tracker - dzięki temu łatwiej wychwycić problem z cieniem, błędem projektowym albo spadkiem uzysku.
Jeżeli chcesz zapamiętać tylko jedną rzecz, niech będzie ona prosta: MPPT nie jest dodatkiem „na wszelki wypadek”, tylko mechanizmem, który decyduje o realnym uzysku energii. Dobrze dobrany tracker pracuje po cichu i po prostu robi swoją robotę, a źle dopasowany wychodzi na jaw dopiero wtedy, gdy produkcja jest niższa, niż powinna. W fotowoltaice to właśnie różnica między instalacją poprawną a instalacją naprawdę dobrze zaprojektowaną.
