Farma fotowoltaiczna to nie tylko rzędy modułów na gruncie. Dobry schemat pokazuje, jak energia płynie od paneli przez falowniki i zabezpieczenia aż do stacji transformatorowej oraz sieci, a przy okazji ujawnia, gdzie projekt może zyskać albo stracić na wydajności. W tym tekście rozkładam ten układ na części, pokazuję najważniejsze elementy i tłumaczę, na co patrzeć, żeby rysunek nie był tylko estetycznym dodatkiem do projektu.
Najkrócej, liczy się droga energii, nie sam rysunek
- Podstawowy ciąg w farmie PV prowadzi od modułów, przez stringi i falowniki, do stacji transformatorowej oraz sieci SN.
- W dużych instalacjach po stronie DC często spotyka się układ 1000 V lub 1500 V, bo ogranicza liczbę połączeń i ułatwia projektowanie.
- Falowniki stringowe dają większą elastyczność, a centralne upraszczają część układu, ale każde rozwiązanie ma swój koszt i ryzyko.
- Tracker może podnieść uzysk, lecz wymaga bardziej złożonej konstrukcji i lepszej obsługi serwisowej.
- Na schemacie warto szukać nie tylko paneli, ale też zabezpieczeń, uziemienia, monitoringu SCADA i punktu przyłączenia do sieci.
- Uproszczony rysunek nie pokazuje wszystkiego, więc do oceny inwestycji potrzebny jest też plan terenu i opis techniczny.

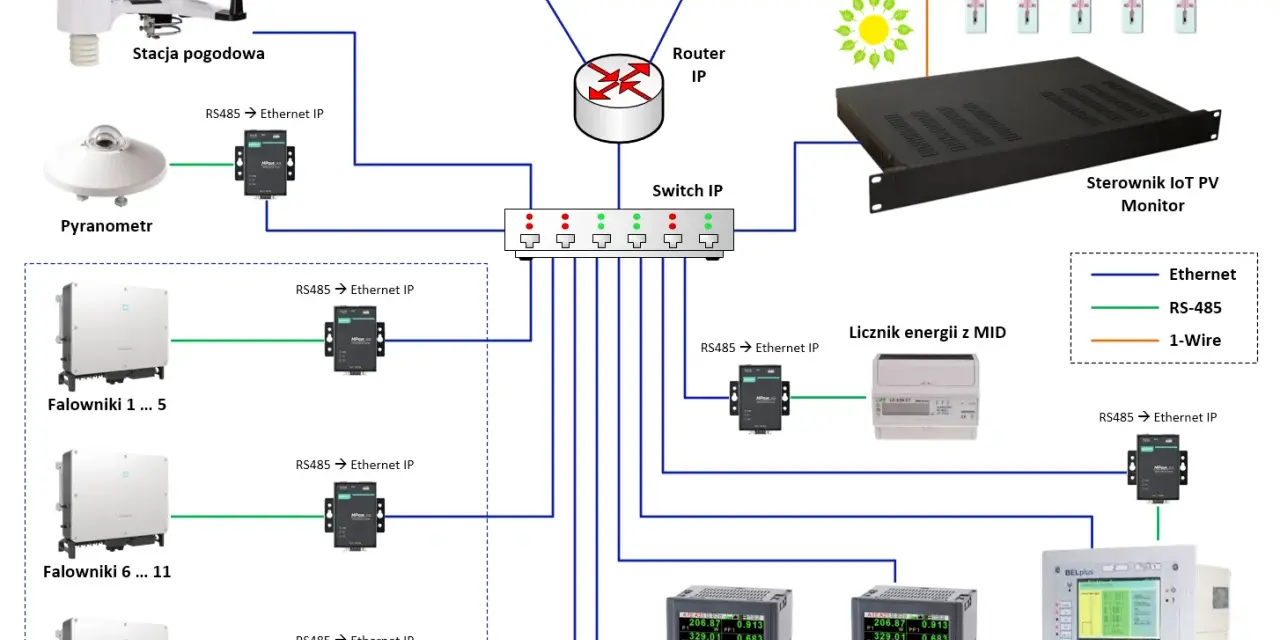

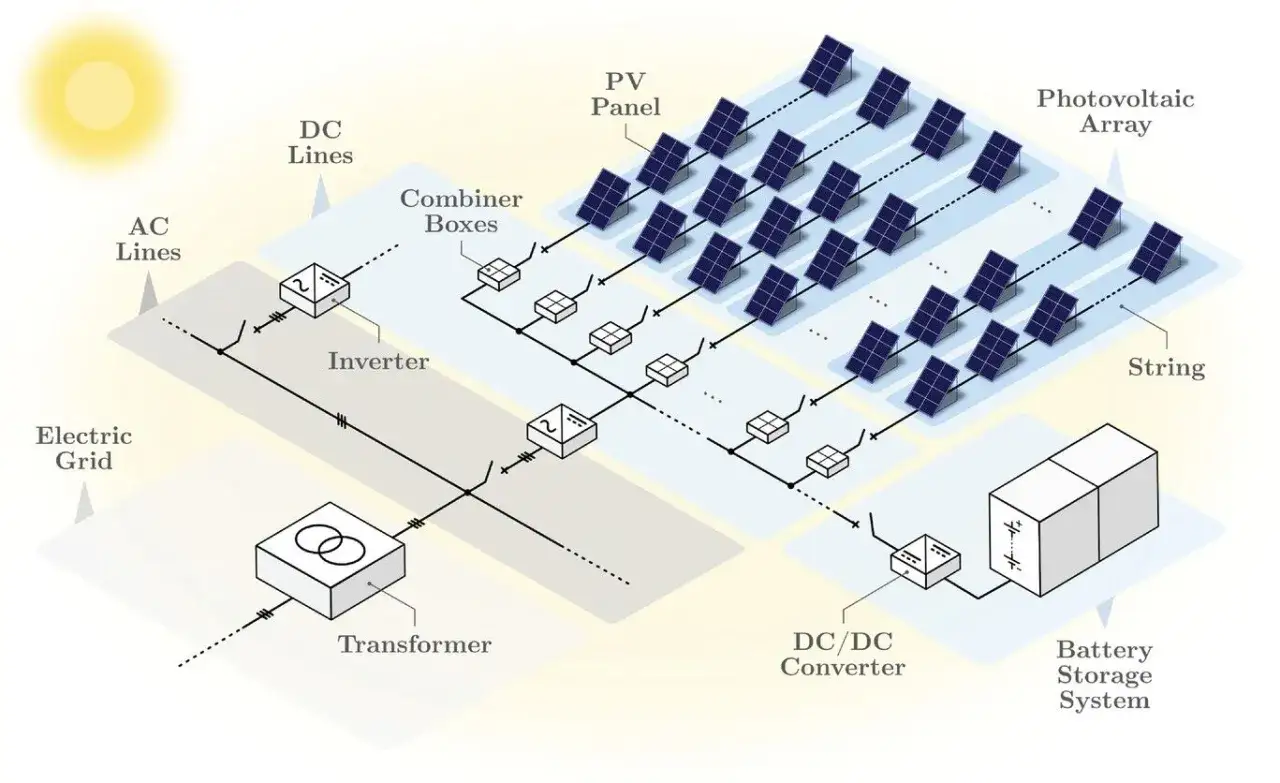

Jak czytać schemat farmy fotowoltaicznej
Ja zawsze zaczynam od lewej strony schematu, czyli od modułów PV, i przesuwam się krok po kroku w stronę sieci. Dzięki temu od razu widać, czy projekt pokazuje tylko produkcję energii, czy także to, co decyduje o bezpieczeństwie i realnym uzysku: zabezpieczenia DC, falowniki, stację transformatorową, pomiar energii i nadzór SCADA. W praktyce dobrze narysowany schemat powinien odpowiedzieć na jedno pytanie: w jaki sposób prąd stały z paneli zamienia się w prąd oddawany do sieci średniego napięcia.
- Moduły fotowoltaiczne wytwarzają energię w postaci prądu stałego.
- Stringi łączą panele w szeregi, dzięki czemu napięcie rośnie do poziomu potrzebnego falownikowi.
- Falownik zamienia DC na prąd przemienny i pilnuje parametrów pracy.
- Rozdzielnia i zabezpieczenia chronią instalację przed przepięciem, zwarciem i przeciążeniem.
- Stacja transformatorowa podnosi napięcie do poziomu wymaganego przez sieć.
- Punkt przyłączenia pokazuje, gdzie farma formalnie oddaje energię do operatora.
Jeżeli na rysunku brakuje któregoś z tych etapów, schemat jest zbyt uproszczony, by ocenić projekt inwestycyjnie. Taki skrót pomaga w prezentacji, ale nie wystarcza do decyzji o budowie, bo dopiero kolejne warstwy pokazują, z czego faktycznie składa się instalacja.
Z czego składa się kompletna farma PV
Najbardziej użyteczny schemat farmy to nie tylko blokowy rysunek elektryczny, ale też lista elementów, które muszą ze sobą działać bez zgrzytów. Ja patrzę na to jak na układ trzech poziomów: część generacyjną, część konwersji energii i część przyłączeniową. Dopiero ich połączenie daje obraz tego, czy projekt jest prosty w eksploatacji, czy tylko wygląda schludnie na papierze.
| Element | Rola w instalacji | Na co zwrócić uwagę |
|---|---|---|
| Moduły PV | Wytwarzają energię z promieniowania słonecznego | Technologia, moc jednostkowa, odporność na warunki pogodowe |
| Konstrukcja nośna | Utrzymuje moduły pod odpowiednim kątem | Stabilność, zabezpieczenie antykorozyjne, zachowanie odstępów między rzędami |
| Okablowanie DC | Przenosi prąd stały ze stringów do falowników | Długość tras, spadki napięcia, odporność na UV i wilgoć |
| Falowniki | Przekształcają DC na AC | Typ urządzenia, liczba wejść, monitoring, dostęp serwisowy |
| Rozdzielnia AC | Zbiera energię z falowników i przygotowuje ją do dalszego przesyłu | Zabezpieczenia nadprądowe, przepięciowe i selektywność działania |
| Stacja transformatorowa | Podnosi napięcie do poziomu sieci SN | Moc transformatora, lokalizacja, chłodzenie i ochrona pożarowa |
| SCADA i monitoring | Umożliwiają nadzór pracy farmy | Alarmy, zdalne wyłączenie, rejestracja usterek i dostęp do danych produkcyjnych |
| Infrastruktura pomocnicza | Ułatwia budowę i eksploatację | Drogi serwisowe, ogrodzenie, odwodnienie, miejsce na magazyn energii lub rozbudowę |
W praktyce najbardziej niedoceniane są elementy pomocnicze. To one często decydują, czy serwis da się zrobić szybko, czy każda awaria zamienia się w logistyczny problem. A skoro mowa o pracy instalacji, trzeba jeszcze prześledzić sam przepływ energii.
Jak energia płynie od modułu do sieci
W farmie on-grid wszystko zaczyna się od produkcji prądu stałego. W większych projektach spotyka się dziś układ oparty na napięciu 1000 V albo 1500 V po stronie DC, bo taki standard dobrze skaluje się w instalacjach wielkopowierzchniowych. Dla inwestora ważniejsze od samej liczby jest jednak to, że wyższe napięcie zwykle oznacza mniej połączeń, prostsze prowadzenie kabli i lepszą ekonomię całego układu.
- Moduły PV produkują prąd stały, a kilka lub kilkanaście paneli tworzy string.
- Stringi trafiają do falowników, które dopasowują parametry pracy i zamieniają energię na AC.
- Falowniki oddają energię do rozdzielni niskiego napięcia, najczęściej 400 V.
- Stacja transformatorowa podnosi napięcie do poziomu średniego napięcia, zwykle 15 kV albo 20 kV, zależnie od warunków przyłączenia.
- Układ pomiarowy i zabezpieczenia kontrolują parametry oddawania energii i odcinają instalację przy nieprawidłowościach.
- System SCADA zbiera dane, alarmy i informacje o pracy poszczególnych bloków farmy.
Jeśli schemat zawiera tracker, warto od razu sprawdzić, czy pokazano też jego zasilanie i sterowanie. W projektach stałych konstrukcji często spotyka się nachylenie rzędu 20-45 stopni, a w polskich warunkach dobrze zaprojektowana farma może osiągać orientacyjnie 1000-1200 MWh z 1 MW mocy zainstalowanej rocznie. To nie jest gwarancja wyniku, ale sensowny punkt odniesienia, gdy porównuje się projekty między sobą. Następny krok to wybór samej architektury układu.
Jakie warianty schematu spotyka się najczęściej
Nie ma jednego uniwersalnego schematu dla wszystkich farm. W praktyce zmienia się zarówno sposób konwersji energii, jak i sama konstrukcja pola modułów. Ja patrzę na te warianty nie jak na katalog opcji, tylko jak na zestaw kompromisów między kosztem, uzyskiem i łatwością serwisowania.
| Wariant | Co daje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Falowniki stringowe | Większa modularność i łatwiejsza diagnostyka | Gdy zależy na elastycznym podziale instalacji | Więcej urządzeń oznacza więcej punktów potencjalnej awarii |
| Falownik centralny | Mniej dużych urządzeń i prostszy układ blokowy | Przy dużych, jednolitych polach modułów | Awaria jednego bloku ma większy wpływ na produkcję |
| Stała konstrukcja | Niższy koszt i prostszy serwis | Gdy inwestor stawia na przewidywalność | Zwykle niższy uzysk niż w układach nadążnych |
| Tracker jednoosiowy | Wyższa produkcja energii w ciągu dnia | Gdy grunt, budżet i obsługa techniczna to uzasadniają | Większa mechanika i większa wrażliwość na błędy montażowe |
| Układ z magazynem energii | Większa elastyczność oddawania energii | Gdy projekt ma pracować bardziej świadomie z profilem sprzedaży | Rosną koszty, złożoność i wymagania projektowe |
W przypadku trackerów często mówi się o wzroście uzysku o 20-30 procent dla układów jednoosiowych, a jeszcze więcej dla dwuosiowych, ale w praktyce taki efekt zależy od lokalizacji, zacienienia i strategii serwisowej. Nie traktowałbym więc samego procenta jako argumentu rozstrzygającego. Dla inwestora ważniejsze jest to, czy zysk energetyczny rzeczywiście przykryje większą złożoność i koszty utrzymania.
Najczęstsze błędy, które schemat potrafi ukryć
Najwięcej problemów w farmach PV wynika nie z samej technologii, tylko z tego, że ktoś źle odczytał albo zbyt mocno uprościł schemat. Ja najczęściej widzę te same pułapki, które później wychodzą już na etapie budowy albo pierwszych miesięcy pracy instalacji.
- Mylenie schematu elektrycznego z planem terenu - rysunek pokazuje przepływ energii, ale nie zawsze mówi nic o realnych odległościach, drogach serwisowych i odwodnieniu.
- Pomijanie tras kablowych - zbyt optymistyczny przebieg kabli kończy się stratami napięcia, dodatkowymi wykopami albo problemami z serwisem.
- Za mało miejsca na obsługę - jeśli falowniki, stacja trafo i rozdzielnie są upakowane zbyt ciasno, każda naprawa trwa dłużej i kosztuje więcej.
- Słabe zabezpieczenia - brak czytelnie pokazanych ochronników przepięciowych, uziemienia i rozłączników to znak ostrzegawczy, a nie detal do pominięcia.
- Założenie, że jeden układ pasuje wszędzie - inna jest logika farmy blisko punktu przyłączenia, a inna tam, gdzie odległość do sieci wymusza dłuższe trasy kablowe i inne napięcia robocze.
- Brak miejsca na rozwój - projekt bez rezerwy pod magazyn energii, dodatkowy blok falowników albo rozbudowę pola paneli szybko się zatyka.
Właśnie dlatego dobry schemat nie powinien być tylko estetyczny. Musi być czytelny dla elektryka, projektanta, operatora i osoby, która za kilka lat będzie tę instalację utrzymywać. A zanim taki projekt zaakceptuję, zawsze sprawdzam jeszcze kilka punktów kontrolnych.
Co sprawdzić przed akceptacją projektu farmy
Jeżeli mam ocenić projekt farmy PV na chłodno, patrzę przede wszystkim na rzeczy, które decydują o tym, czy instalacja da się bezpiecznie wybudować i utrzymać. Sam układ paneli to za mało. Liczy się też to, co dzieje się poza samym polem modułów, bo właśnie tam najczęściej chowają się koszty dodatkowe.
- Warunki przyłączenia - bez nich schemat może być poprawny technicznie, ale kompletnie nieprzydatny biznesowo.
- Lokalizacja stacji transformatorowej - im lepiej wpisana w układ terenu, tym łatwiejsza eksploatacja i krótsze trasy kablowe.
- Dobór falowników do stringów - trzeba sprawdzić napięcia, zakresy pracy i to, czy projekt nie pracuje na granicy możliwości urządzeń.
- Zabezpieczenia i uziemienie - bez tego nie ma mowy o bezpiecznej pracy farmy, zwłaszcza przy dużej mocy i długich trasach kablowych.
- Monitoring - SCADA i zdalny nadzór nie są dodatkiem, tylko narzędziem do wykrywania strat zanim urosną do poważnego problemu.
- Możliwość rozbudowy - ja lubię zostawiać miejsce na drugi etap, bo rynek i warunki przyłączeniowe zmieniają się szybciej niż sam projekt.
- Warunki gruntowe i serwisowe - teren, dojazd, odwodnienie i nośność gruntu potrafią zmienić koszt inwestycji bardziej niż sam wybór paneli.
To właśnie na tym etapie widać, czy schemat jest tylko rysunkiem do prezentacji, czy dokumentem, na podstawie którego naprawdę da się zbudować farmę. I tutaj dochodzę do najważniejszego wniosku, który warto zapamiętać przed przejściem do zamknięcia tematu.
Co z takiego schematu naprawdę wynika dla inwestora
Najlepszy schemat farmy fotowoltaicznej nie obiecuje cudów. On ma pokazać, że energia ma sensowną drogę, że punkty ochrony są w dobrych miejscach, a układ da się utrzymać bez ciągłego improwizowania. Jeśli projekt jest czytelny, ale brakuje w nim zapasu na kable, serwis, przyłącze albo przyszłą rozbudowę, to problem wyjdzie później - zwykle już w kosztach.
- Dobra dokumentacja upraszcza budowę, serwis i odbiory techniczne.
- Lepszy schemat nie zawsze oznacza wyższy uzysk, ale zwykle oznacza mniej błędów eksploatacyjnych.
- Najbardziej opłacalne projekty to te, w których układ elektryczny, teren i przyłącze są zaprojektowane razem, a nie osobno.
Jeśli miałbym wskazać jedną rzecz, na którą warto patrzeć najpierw, powiedziałbym: sprawdź, czy z rysunku da się bez zgadywania odczytać pełną drogę energii i wszystkie punkty ryzyka. To właśnie tam decyduje się, czy farma będzie działać stabilnie, czy tylko dobrze wyglądać na papierze.
