Bezpieczna instalacja PV nie kończy się na dobraniu mocy falownika. O powodzeniu całego układu decyduje także to, co dzieje się po stronie AC: właściwy wyłącznik nadprądowy, ewentualny RCD, ochronnik przepięć i poprawne podłączenie do rozdzielnicy. Zabezpieczenie falownika po stronie AC ma znaczenie zarówno dla bezpieczeństwa ludzi, jak i dla żywotności samego urządzenia. W tym tekście pokazuję, co powinno znaleźć się w obwodzie, jak to dobrać do warunków w domu i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze wnioski o ochronie falownika po stronie AC
- Wyłącznik nadprądowy chroni przewód i falownik przed przeciążeniem oraz zwarciem, ale musi być dobrany do realnego prądu wyjściowego urządzenia.
- RCD nie jest dobierany „z automatu” - jego typ i czułość zależą od falownika, układu sieci i zaleceń producenta.
- Ogranicznik przepięć po stronie AC to nie dodatek, tylko element, który często decyduje o przeżyciu elektroniki po burzy lub skoku napięcia.
- Typ sieci ma znaczenie - inaczej projektuje się ochronę w TN-C-S, inaczej w TT, a jeszcze inaczej przy budynku z instalacją odgromową.
- Najczęstszy błąd to kopiowanie gotowego zestawu bez sprawdzenia prądu falownika, długości kabla i instrukcji konkretnego modelu.
Co właściwie chroni strona AC falownika
Po stronie AC kończy się teoria, a zaczyna realny obwód, który łączy falownik z instalacją budynku i siecią elektroenergetyczną. To właśnie tutaj trzeba zadbać o ochronę przewodów, samego inwertera oraz użytkowników przed przeciążeniem, zwarciem, prądami upływu i przepięciami. Falownik ma własne zabezpieczenia elektroniczne, ale one nie zastępują aparatury w rozdzielnicy.
W praktyce rozdzielam dwa światy: DC i AC. Na DC pilnuję łańcuchów modułów, a na AC skupiam się na tym, by energia oddawana z falownika nie zagrażała instalacji odbiorczej. To ważne, bo wiele błędów zaczyna się od mylenia tych dwóch stron i traktowania obwodu falownika jak zwykłego gniazda albo kolejnego „wyjścia” w rozdzielnicy.
Jeśli mam wskazać najprostsze kryterium oceny projektu, to brzmi ono tak: obwód AC falownika powinien być czytelny, selektywny i dopasowany do konkretnego urządzenia, a nie złożony z przypadkowych elementów z półki. Taki sposób myślenia dobrze prowadzi do właściwego doboru aparatury.
Dlatego w następnej sekcji rozbijam ochronę na konkretne elementy, które faktycznie powinny się tam znaleźć.
Jakie elementy powinny się tam znaleźć

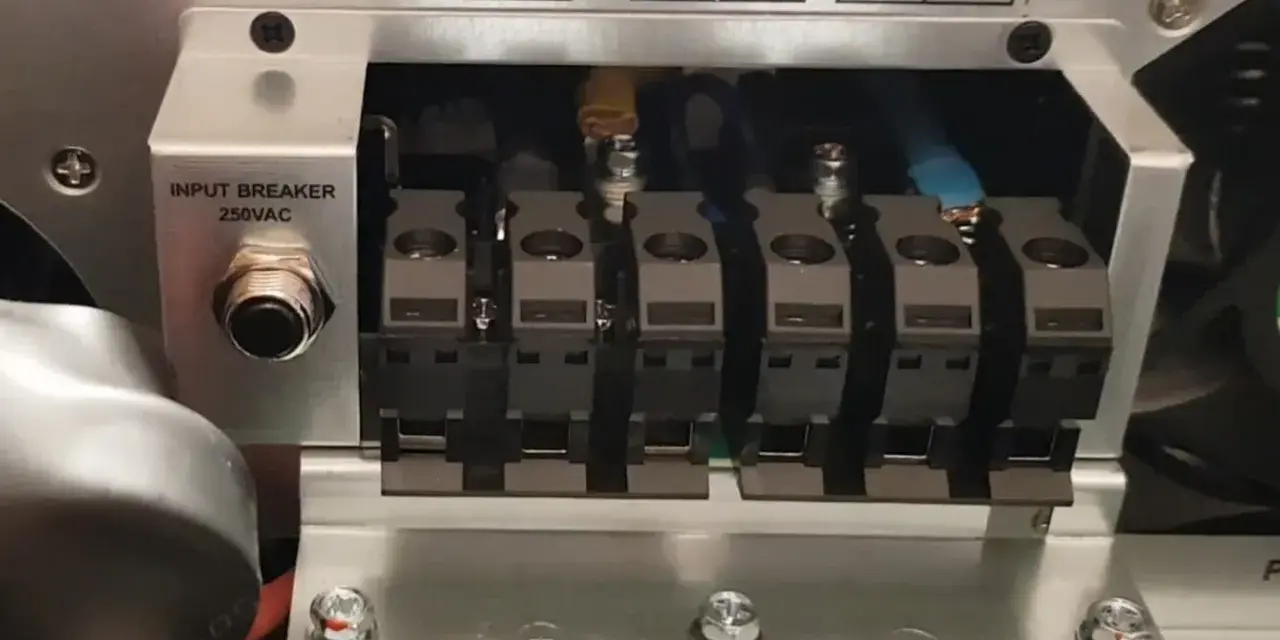

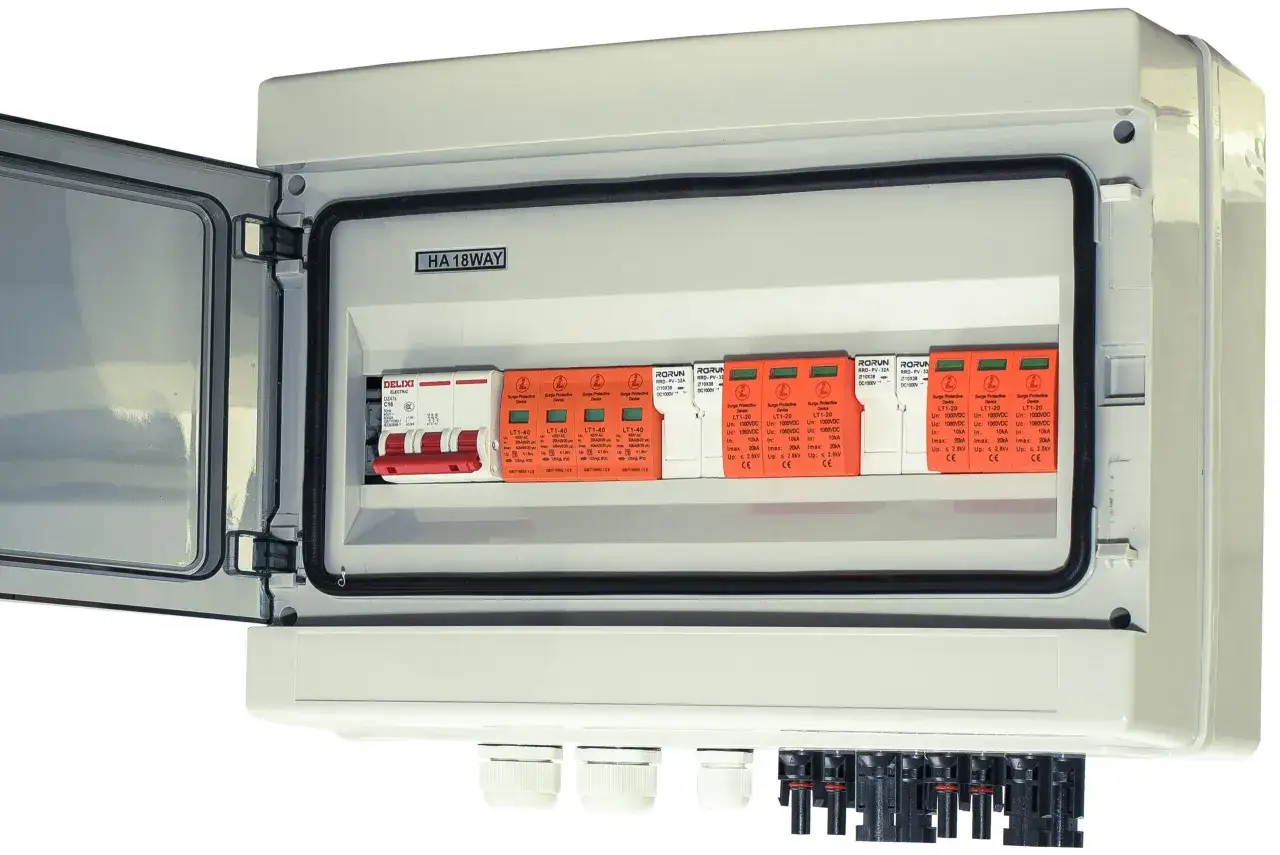

Jeżeli składam sensowny zestaw dla falownika, zaczynam od czterech rzeczy: wyłącznika nadprądowego, ochrony różnicowoprądowej, ogranicznika przepięć i możliwości bezpiecznego odłączenia obwodu. Nie każda instalacja potrzebuje identycznego układu, ale logika jest bardzo podobna. Poniżej zestawiam to w formie, która najłatwiej przekłada się na praktykę.
| Element | Co robi | Kiedy jest szczególnie ważny | Na co zwracam uwagę |
|---|---|---|---|
| Wyłącznik nadprądowy | Chroni przewód i obwód przed przeciążeniem oraz zwarciem. | Zawsze, bez wyjątku. | Prąd znamionowy nie może być niższy niż maksymalny prąd AC falownika. Liczba biegunów musi odpowiadać liczbie faz. |
| RCD | Wykrywa prąd różnicowy i odłącza zasilanie przy niebezpiecznym upływie. | Zależy od modelu falownika, układu sieci i projektu. | Typ A, B albo wyższa czułość - tu nie dobiera się urządzenia „na pamięć”. |
| Ogranicznik przepięć | Ogranicza przepięcia z sieci i z wyładowań atmosferycznych. | Szczególnie przy długich liniach, zasilaniu napowietrznym i budynku z instalacją odgromową. | Zwykle typ 2, a przy wyższym ryzyku typ 1+2. |
| Rozłącznik AC | Pozwala bezpiecznie odciąć falownik na czas serwisu. | Gdy falownik nie ma wygodnego odłączenia wbudowanego. | Ma być łatwo dostępny i jednoznacznie oznaczony. |
| Połączenia PE i wyrównawcze | Pomagają w ochronie przeciwporażeniowej i odprowadzaniu prądów zakłóceniowych. | Zawsze, niezależnie od mocy instalacji. | Liczy się jakość zacisków, przekrój przewodów i staranny montaż. |
Jeśli miałbym wskazać jeden element, na którym najczęściej oszczędza się nie tam, gdzie trzeba, byłby to SPD. To właśnie on często ratuje falownik po burzy albo po przepięciu z sieci. Sama elektronika inwertera nie lubi takich zdarzeń, nawet jeśli na papierze wszystko wygląda poprawnie.
Teraz trzeba to jeszcze dopasować do typu sieci i mocy instalacji, bo tu najłatwiej o dobór „prawie dobry”, który w praktyce okazuje się niewystarczający.
Jak dobrać ochronę po stronie AC do sieci i mocy instalacji
Najpierw patrzę na trzy dane: maksymalny prąd AC falownika, typ sieci i zalecenia producenta. Dopiero później sięgam po konkretny aparat, bo ta sama moc w jednofazie i trójfazie daje zupełnie inne wartości prądu. W domowej fotowoltaice to ma ogromne znaczenie.
| Przykład falownika | Napięcie | Prąd orientacyjny | Co zwykle się stosuje |
|---|---|---|---|
| 3,6 kW, 1 faza | 230 V | około 15,7 A | Często B16, przy krótkim odcinku i poprawnym przekroju przewodu. |
| 5 kW, 1 faza | 230 V | około 21,7 A | Zwykle B25 lub B32, zależnie od przewodu i projektu. |
| 8-10 kW, 3 fazy | 400 V | około 11,5-14,5 A na fazę | W praktyce często 3P B16, ale zawsze po sprawdzeniu obliczeń i instrukcji. |
Przy doborze RCD nie szukam uniwersalnej recepty, bo jej po prostu nie ma. W jednej konfiguracji wystarcza typ A, w innej producent falownika wymaga typu B albo określonej czułości wyższej niż 30 mA. To nie jest detal do pominięcia, tylko element, który może przesądzić o ciągłym wyzwalaniu albo o braku właściwej ochrony.
| Układ / warunki | Co zwykle robię | Dlaczego |
|---|---|---|
| TN-C-S lub TN-S | Dobieram MCB do prądu falownika, SPD zwykle typu 2, a RCD tylko wtedy, gdy wynika to z projektu lub instrukcji. | To najczęstsza sytuacja w domach jednorodzinnych, ale nadal trzeba uwzględnić konkretne parametry urządzenia. |
| TT | RCD ma większe znaczenie, a uziemienie i selektywność trzeba sprawdzić bardzo dokładnie. | W TT ochrona zależy mocniej od prawidłowego zadziałania różnicówki i jakości uziemienia. |
| Budynek z instalacją odgromową lub zasilaniem napowietrznym | Często przewiduję SPD typu 1+2 po stronie AC. | Bo samo ograniczenie typu 2 może nie wystarczyć, jeśli do instalacji mogą trafić prądy częściowe wyładowania. |
W praktyce najrozsądniejsza zasada brzmi tak: najpierw obliczam, potem dobieram aparat, a dopiero na końcu sprawdzam, czy wszystko mieści się w rozdzielnicy. Odwrócenie tej kolejności kończy się często przepłaceniem albo niedowymiarowaniem obwodu. Gdy ta część jest już uporządkowana, warto spojrzeć na najczęstsze błędy montażowe, bo one potrafią zepsuć nawet dobry projekt.
Najczęstsze błędy, które widzę przy montażu
W małych instalacjach PV powtarza się kilka pomyłek. Nie są spektakularne, ale właśnie dlatego są groźne - wyglądają „normalnie”, a po czasie wychodzi, że system jest zbyt czuły, źle chroniony albo zwyczajnie niewygodny w serwisie.
- Dobór RCD „na ślepo” jako 30 mA - taki odruch bywa naturalny w zwykłych obwodach, ale przy falowniku może powodować niepotrzebne wyzwalanie albo nie zgadzać się z zaleceniami producenta.
- Brak ochronnika przepięć albo zły typ SPD - w praktyce to jeden z najbardziej kosztownych skrótów, zwłaszcza przy długich trasach kablowych i budynkach z instalacją odgromową.
- Dobranie wyłącznika tylko „do mocy z katalogu” - liczy się maksymalny prąd wyjściowy, przekrój przewodu, długość trasy i sposób ułożenia kabla.
- Mieszanie obwodu falownika z innymi odbiornikami - traci się selektywność, a awaria jednego elementu potrafi wyłączyć pół rozdzielnicy.
- Ignorowanie układu sieci - TT, TN-C-S i TN-S nie zachowują się tak samo, więc kopiowanie jednego rozwiązania do każdego domu jest ryzykowne.
- Pomijanie zaleceń konkretnego falownika - to właśnie instrukcja urządzenia powinna rozstrzygać sporne kwestie, a nie gotowy zestaw znaleziony w internecie.
Najgorszy błąd to kopiowanie gotowego „zestawu AC” bez sprawdzenia, czy rzeczywiście pasuje do tej konkretnej instalacji. W fotowoltaice drobne różnice robią dużą różnicę, szczególnie wtedy, gdy dochodzi do przepięcia, awarii izolacji albo niespodziewanego zadziałania zabezpieczenia. To dobry moment, żeby spojrzeć na koszty, bo one też potrafią ustawić priorytety po stronie rozsądku.
Ile kosztuje rozsądne zabezpieczenie i kiedy nie oszczędzać
Same aparaty nie są najdroższą częścią fotowoltaiki, ale różnice cenowe potrafią mylić. Ja patrzę nie tylko na cenę elementu, lecz także na koszt ryzyka: awarii falownika, fałszywych zadziałań albo pożaru instalacji. Właśnie dlatego nie warto oszczędzać na wszystkim po równo.
| Element | Orientacyjny koszt | Kiedy budżet szybko rośnie |
|---|---|---|
| Wyłącznik nadprądowy B16/B20 | około 20-80 zł | Przy markowych aparatach, większej liczbie biegunów i wyższej zdolności zwarciowej. |
| RCD typu A | około 80-200 zł | Przy lepszych seriach i większym prądzie znamionowym. |
| RCD typu B | około 350-1200 zł | Gdy projekt wymaga wyższej odporności i lepszej kompatybilności z falownikiem. |
| SPD typu 2 | około 150-400 zł | Przy wersjach 3-fazowych, z sygnalizacją stanu i lepszą marką osprzętu. |
| SPD typu 1+2 | około 300-900 zł | Gdy budynek ma instalację odgromową lub wyższe ryzyko przepięć. |
| Rozłącznik AC | około 40-200 zł | Przy wersjach bardziej rozbudowanych, trójfazowych i z lepszym wykonaniem mechanicznym. |
Nie oszczędzam na ochronie przeciwprzepięciowej, gdy budynek ma piorunochron albo długie odcinki kabli prowadzone poza wnętrzem domu. Nie oszczędzam też wtedy, gdy producent falownika wskazuje konkretny typ RCD albo wyższy próg zadziałania. Różnica kilkuset złotych bywa mniejsza niż koszt jednej wizyty serwisu, a tym bardziej niż wymiana uszkodzonej elektroniki.
Przy instalacjach domowych sensowny komplet ochrony po stronie AC zwykle nie jest luksusem, tylko normą. Jeśli coś wygląda „podejrzanie tanio”, zazwyczaj oznacza to kompromis w miejscu, którego inwestor nie widzi na co dzień. Na końcu zostaje już tylko szybka checklista przed uruchomieniem.
Co sprawdzam przed uruchomieniem instalacji
Przed pierwszym załączeniem patrzę na kilka rzeczy, które oszczędzają później wielu problemów. To nie jest formalność, tylko szybki test, czy projekt ma sens i czy montaż nie został uproszczony za bardzo.
- Czy wyłącznik nadprądowy ma właściwy prąd znamionowy i czy nie jest niższy niż maksymalny prąd AC falownika.
- Czy typ RCD pasuje do konkretnego inwertera oraz do układu sieci w budynku.
- Czy SPD ma właściwy typ i czy został zamontowany możliwie blisko miejsca wpięcia do instalacji.
- Czy przewód PE i połączenia wyrównawcze są wykonane starannie, bez przypadkowych skróceń i luźnych zacisków.
- Czy obwód falownika jest opisany i nie współdzieli zabezpieczeń z innymi odbiornikami.
- Czy wykonano pomiary odbiorcze, w tym kontrolę ciągłości przewodów ochronnych i sprawdzenie działania zabezpieczeń.
Jeżeli mam skrócić cały temat do jednej zasady, powiedziałbym tak: dobre zabezpieczenie falownika po stronie AC nie polega na wrzuceniu pierwszych lepszych aparatów do rozdzielnicy, tylko na dopasowaniu ich do konkretnego falownika, sieci i warunków budynku. Właśnie tam najczęściej wygrywa albo przegrywa bezpieczeństwo całej instalacji. Dobrze zrobiona ochrona nie rzuca się w oczy, ale to ona pozwala fotowoltaice pracować stabilnie przez lata.
