Trójfazowa instalacja PV działa czytelnie dopiero wtedy, gdy rozumie się drogę energii i rolę każdego elementu. W tym tekście rozkładam na części pierwsze schemat instalacji fotowoltaicznej 3 fazowej, pokazuję przepływ prądu od modułów do sieci, wyjaśniam znaczenie zabezpieczeń i tłumaczę, kiedy taki układ ma realny sens w domu lub firmie. Dorzucam też praktyczne wskazówki, które pomagają odróżnić poprawny projekt od takiego, który będzie sprawiał problemy przy odbiorze albo w codziennej pracy.
Najważniejsze elementy układu trójfazowego w skrócie
- Moduły PV produkują prąd stały, a falownik zamienia go na prąd zmienny dla domu i sieci.
- W trójfazowym układzie liczy się nie tylko moc, ale też rozłożenie obciążenia na L1, L2 i L3.
- Dobry projekt uwzględnia stringi, zakres MPPT, zabezpieczenia DC i AC oraz uziemienie.
- Falownik 3-fazowy ma największy sens tam, gdzie są urządzenia trójfazowe, większa moc i plan rozbudowy.
- W Polsce kluczowe są też zgłoszenie do OSD, licznik dwukierunkowy i komplet dokumentów technicznych.
Jak wygląda przepływ energii w układzie trójfazowym
Najprostszy obraz jest taki: panel lub string paneli wytwarza prąd stały, falownik przekształca go w prąd zmienny, a rozdzielnia budynku kieruje energię do odbiorników albo do sieci. W praktyce oznacza to, że najpierw zasilane są urządzenia pracujące w domu, a dopiero nadwyżka przechodzi przez licznik dwukierunkowy do operatora sieci. W układzie trójfazowym ta energia nie „idzie” osobno z paneli na każdą fazę, bo najpierw mamy stronę DC, a dopiero potem AC rozdzielane na L1, L2 i L3.Ja patrzę na taki system jak na dobrze ułożony tor przepływu. Jeśli na którymkolwiek etapie pojawi się wąskie gardło, całość pracuje gorzej, nawet jeśli same moduły są wysokiej klasy. Dlatego przy analizie schematu nie zaczynam od samej mocy w kWp, tylko od pytania, czy falownik, przewody i zabezpieczenia są dobrane do konkretnego układu pracy. To prowadzi prosto do pytania, z czego ten układ właściwie się składa.
Z czego składa się instalacja i za co odpowiada każdy element
W dobrze narysowanym schemacie nie ma przypadkowych symboli. Każdy element ma swoją rolę i każdy może być źródłem problemu, jeśli zostanie źle dobrany albo pominięty. Poniżej pokazuję, na co zwracam uwagę najczęściej.
| Element | Za co odpowiada | Na co patrzeć w praktyce |
|---|---|---|
| Moduły fotowoltaiczne | Produkują energię w postaci prądu stałego | Parametry prądowe, napięcie, spójność serii, warunki montażu |
| Stringi | Łączą moduły w jeden obwód DC | Długość stringu, napięcie w niskiej temperaturze, zgodność z MPPT |
| Falownik trójfazowy | Zamienia DC na AC i rozdziela moc na trzy fazy | Liczba MPPT, zakres napięcia, sprawność, kompatybilność z siecią |
| Rozłącznik DC | Umożliwia bezpieczne odcięcie strony stałoprądowej | Łatwy dostęp i poprawne oznaczenie |
| Ograniczniki przepięć SPD | Chronią instalację przed przepięciami po stronie DC i AC | Dobór typu i miejsca montażu, zgodność z długością tras kablowych |
| Rozdzielnica AC | Przyjmuje energię z falownika i rozprowadza ją dalej | Wyłączniki nadprądowe, różnicowoprądowe i rezerwa miejsca |
| Licznik dwukierunkowy | Mierzy energię pobraną z sieci i oddaną do sieci | Prawidłowe uruchomienie po stronie OSD |
| Uziemienie i połączenia wyrównawcze | Odprowadzają prądy uszkodzeniowe i poprawiają bezpieczeństwo | Jakość połączeń, ciągłość ochrony, zgodność z projektem |
| Monitoring | Pozwala śledzić produkcję, zużycie i ewentualne błędy | Historia danych, alarmy, podgląd pracy każdej fazy |
W takim zestawieniu najważniejsze jest to, że falownik nie jest tylko „przelicznikiem prądu”. To centrum sterowania całym układem. Jeśli jego parametry nie pasują do stringów albo sieci, schemat wygląda poprawnie na papierze, ale w praktyce system traci sprawność lub zaczyna się wyłączać. Kiedy elementy są już nazwane, łatwiej przejść do tego, jak czytać sam rysunek bez pomyłek.

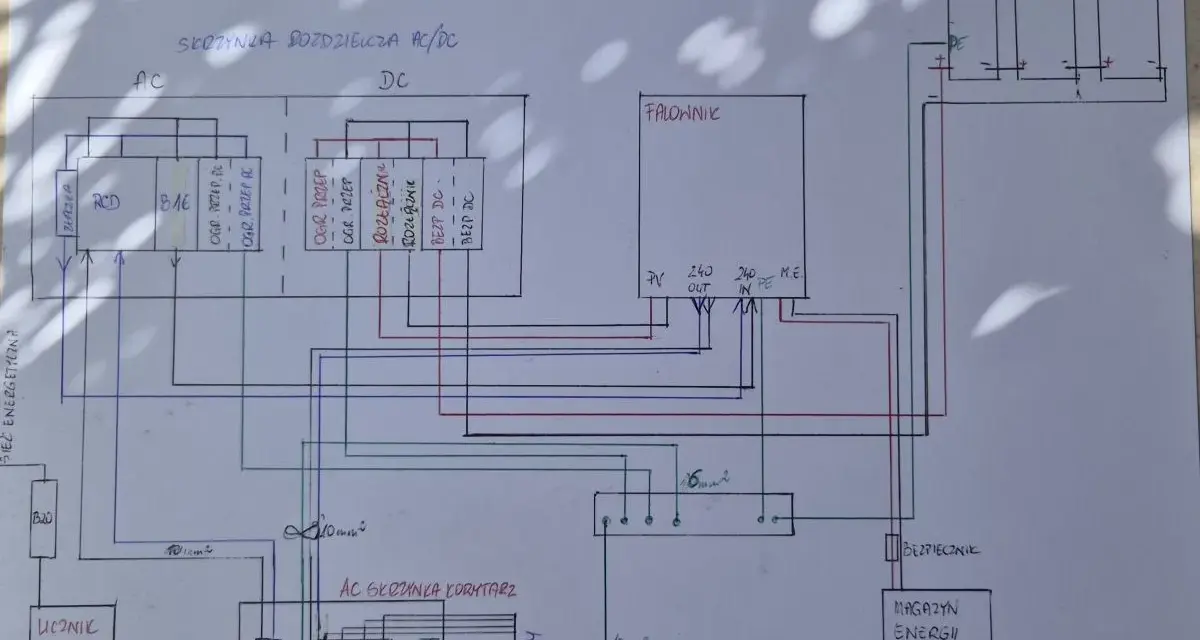

Jak czytać schemat bez mylenia strony DC i AC
Na schemacie instalacji trójfazowej warto od razu rozdzielić trzy obszary: stronę DC, stronę AC oraz ochronę. To banalne tylko z pozoru, bo właśnie tutaj najczęściej pojawiają się nieporozumienia u osób, które widzą rysunek pierwszy raz.
Strona DC
Strona DC zaczyna się przy modułach. Jeśli kilka paneli łączy się szeregowo, napięcia się sumują, a prąd pozostaje w przybliżeniu taki sam jak w jednym module. Tu wchodzą do gry MPPT, czyli układy śledzenia punktu mocy maksymalnej. Ich zadaniem jest wyciągnięcie z modułów możliwie dużej produkcji mimo zmian nasłonecznienia i temperatury. Przy projektowaniu stringów nie wolno patrzeć wyłącznie na moc paneli. Liczy się również napięcie jałowe w niskiej temperaturze, bo to ono może przekroczyć zakres falownika.
Strona AC
Na wyjściu falownika pojawia się prąd zmienny, który trafia do rozdzielnicy i dalej na trzy fazy. W praktyce oznacza to obecność przewodów L1, L2, L3, przewodu neutralnego N i ochronnego PE. Dobrze narysowany schemat pokazuje też zabezpieczenia nadprądowe oraz miejsce wpięcia do domowej instalacji. W instalacjach z dużymi odbiornikami trójfazowymi, takimi jak pompa ciepła, płyta indukcyjna czy ładowarka samochodu, ten fragment rysunku ma szczególne znaczenie, bo od niego zależy stabilność zasilania całego domu.
Uziemienie i ochrona
Ochrona przeciwprzepięciowa to nie ozdobnik, tylko obowiązkowy element dobrze zaprojektowanego układu. SPD, czyli ograniczniki przepięć, montuje się po stronie DC i AC, a połączenia wyrównawcze łączą elementy metalowe w taki sposób, by ograniczyć skutki awarii i wyładowań atmosferycznych. Często widzę instalacje, w których ktoś skupił się na samych panelach, a potraktował ochronę jako „dodatek”. To zły kierunek. W praktyce właśnie ochrona decyduje o tym, czy instalacja przetrwa wiele sezonów bez niepotrzebnych awarii.
Przeczytaj również: Fotowoltaika to ściema? Sprawdź, kiedy naprawdę się opłaca
Magazyn energii i rezerwa zasilania

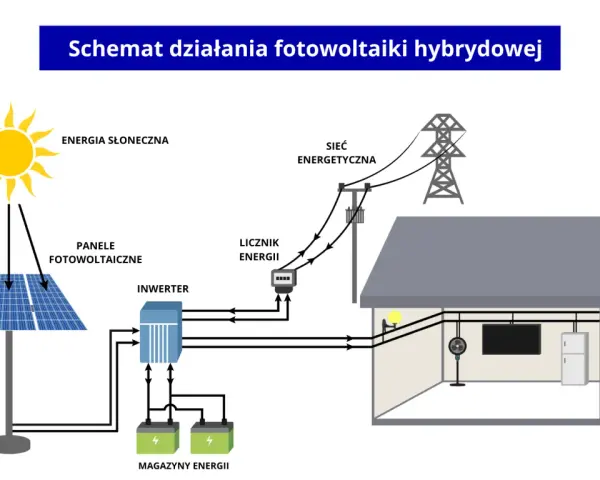

Jeśli do układu dochodzi magazyn energii, schemat staje się bardziej rozbudowany, ale też bardziej użyteczny. W wersji hybrydowej falownik współpracuje z akumulatorem, a czasem dochodzi jeszcze osobny moduł backupu dla obwodów krytycznych. To dobry kierunek, jeśli planujesz większą autokonsumpcję albo chcesz przygotować dom na przerwy w dostawie energii. Taki wariant wymaga jednak staranniejszego projektu, bo nie każdy falownik i nie każda rozdzielnica są gotowe na późniejszą rozbudowę. To prowadzi do wyboru samej architektury, czyli odpowiedzi na pytanie, kiedy trójfazowy falownik naprawdę ma sens.
Kiedy falownik trójfazowy ma przewagę nad jednofazowym
Nie każda instalacja potrzebuje falownika 3-fazowego, ale przy większym domu to zwykle najrozsądniejszy wybór. Ja patrzę na to przez pryzmat dwóch rzeczy: mocy przyłączeniowej i profilu odbioru energii. Jeśli budynek ma urządzenia trójfazowe albo planujesz rozbudowę o pompę ciepła, ładowarkę EV czy większy system magazynowania, trójfazowy układ daje więcej elastyczności.
| Kryterium | Falownik jednofazowy | Falownik trójfazowy |
|---|---|---|
| Najlepsze zastosowanie | Małe instalacje i niewielkie zużycie | Domy z większym poborem, urządzeniami 3-fazowymi i planem rozbudowy |
| Rozkład obciążenia | Skupia pracę na jednej fazie | Rozkłada moc na trzy fazy |
| Ryzyko przeciążenia jednej linii | Wyższe | Niższe |
| Komfort dla urządzeń 3-fazowych | Ograniczony | Naturalnie lepszy |
| Elastyczność rozbudowy | Mniejsza | Większa |
Jak przypomina URE, dla instalacji jednofazowej mówimy o mocy nie większej niż 3,68 kW, a dla trójfazowej można wyjść wyżej, ale nadal nie ponad moc przyłączeniową wskazaną w umowie. To ważne, bo decyzja nie zależy wyłącznie od samego projektu, lecz także od parametrów przyłącza. W praktyce, jak wskazuje TAURON Dystrybucja, jeśli moc zainstalowana nie przekracza mocy przyłączeniowej obiektu, zwykle wystarcza zgłoszenie mikroinstalacji, a w przeciwnym przypadku potrzebny bywa wniosek o określenie warunków przyłączenia. Taki podział szybko pokazuje, czy inwestycja mieści się w prostym trybie, czy wymaga dodatkowych formalności.
Najczęstsze błędy, które psują działanie instalacji
W schematach PV błędy rzadko są spektakularne. Częściej wyglądają niewinnie, a potem odbijają się spadkiem produkcji, problemami z napięciem albo niepotrzebnymi wyłączeniami falownika. Z mojej praktyki powtarza się kilka sytuacji.
- Za długie stringi bez sprawdzenia napięcia w niskiej temperaturze - falownik może wyjść poza zakres pracy albo tracić sprawność w chłodne dni.
- Brak równowagi między fazami w rozdzielni - kiedy wszystkie większe odbiory lądują na jednej fazie, instalacja domowa pracuje mniej stabilnie.
- Pomijanie ochrony przepięciowej - oszczędność na SPD potrafi zemścić się przy burzy albo przy długich trasach kablowych.
- Mieszanie różnych typów modułów w jednym stringu - brzmi oszczędnie, ale zwykle obniża uzysk i komplikuje pracę MPPT.
- Zbyt ciasny montaż falownika - przegrzanie obniża sprawność i skraca żywotność urządzenia.
- Brak miejsca na przyszłą rozbudowę - późniejsze dołożenie magazynu energii albo ładowarki EV bywa trudniejsze, niż na etapie projektu.
Największy błąd widzę wtedy, gdy ktoś myli dobry wygląd schematu z poprawnym projektem elektrycznym. W energetyce estetyka nie pomaga, jeśli nie zgadza się napięcie, przekrój przewodu albo sposób ochrony. Dlatego obok techniki zawsze stawiam jeszcze formalności, bo to one zamykają proces i pozwalają bezpiecznie uruchomić instalację.
Formalności i wymagania operatora, których nie warto pomijać
Przy trójfazowej instalacji PV sama dokumentacja techniczna nie wystarczy. Potrzebne jest jeszcze poprawne zgłoszenie do operatora sieci, a w praktyce także komplet załączników, które potwierdzają, że układ da się bezpiecznie przyłączyć. W dokumentacji operatorzy zwykle oczekują schematu elektrycznego, danych technicznych urządzeń i oświadczenia instalatora. Jeśli falownik nie znajduje się w wykazie certyfikowanych urządzeń, może być potrzebna dodatkowa specyfikacja i certyfikat zgodności z wymaganiami sieci.
Ja zwracam uwagę szczególnie na trzy rzeczy. Po pierwsze, czy projekt odpowiada mocy przyłączeniowej obiektu. Po drugie, czy w dokumentach zgadza się typ źródła, liczba faz i parametry falownika. Po trzecie, czy instalator przewidział także elementy dodatkowe, na przykład magazyn energii, jeśli ma wejść do systemu od razu albo w późniejszym etapie. Po pozytywnej weryfikacji operator wymienia lub parametryzuje licznik dwukierunkowy, dzięki czemu można rozpocząć pracę w trybie prosumenckim. To właśnie na tym etapie dobry schemat przestaje być rysunkiem, a staje się działającą instalacją.
Co jeszcze sprawdzam przed montażem, żeby nie poprawiać instalacji po pierwszym sezonie
Jeżeli miałbym zostawić tylko jeden praktyczny filtr, byłby nim ten: schemat ma nie tylko działać, ale też dawać zapas na życie instalacji przez kolejne lata. Ja przed montażem sprawdzam więc nie tylko moc i typ falownika, lecz także miejsce montażu, długość tras kablowych, wentylację urządzenia oraz to, czy rozdzielnica ma jeszcze miejsce na przyszłe rozszerzenia. Ten detal często decyduje o tym, czy później da się bez bólu dołożyć magazyn energii, monitoring zużycia albo dodatkowy obwód dla ładowarki samochodu.
Warto też pamiętać o rzeczach, które nie robią wrażenia na wizualizacji, ale robią różnicę w eksploatacji: czytelne opisy obwodów, łatwy dostęp do wyłącznika, porządne oznaczenie strony DC i AC oraz realny pomiar pracy każdej fazy. Jeśli wszystko jest policzone od początku, trójfazowy układ pracuje stabilnie, a właściciel nie musi zastanawiać się, dlaczego jedna faza „ciągnie” więcej niż pozostałe. To najlepszy moment, żeby uznać projekt za gotowy i przejść od rysunku do instalacji, która po prostu robi swoją robotę.
