Sama współpraca fotowoltaiki z agregatem prądotwórczym ma sens tylko wtedy, gdy układ jest dobrze zaprojektowany. W praktyce nie chodzi o proste „spięcie” dwóch źródeł, lecz o zbudowanie systemu z jasną kolejnością zasilania, odpowiednią automatyką i właściwym podziałem obwodów. Poniżej wyjaśniam, kiedy takie rozwiązanie działa, jak je dobrać i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze rzeczy do ustalenia przed połączeniem obu źródeł
- Zwykła instalacja on-grid po zaniku sieci wyłącza się, więc sam agregat nie wystarczy, by fotowoltaika dalej pracowała.
- Najpewniej działa układ z magazynem energii i rozdzieleniem obwodów krytycznych od reszty domu.
- Agregat musi mieć stabilne parametry, zwłaszcza napięcie i częstotliwość, bo falownik nie toleruje chaotycznego zasilania.
- Bez przełączania źródeł i separacji obwodów rośnie ryzyko uszkodzenia falownika, przeciążenia generatora i wybijania zabezpieczeń.
- Budżet zależy głównie od automatyki, a nie od samego faktu, że masz panele i agregat.
Czy fotowoltaika i agregat mogą pracować razem
Tak, ale nie w każdym układzie i nie na zasadzie prostego podłączenia jednego urządzenia do drugiego. W standardowej instalacji PV falownik „widzi” sieć jako punkt odniesienia, a gdy napięcie znika, odłącza się z powodów bezpieczeństwa. To oznacza, że przy awarii zasilania panele same z siebie nie podtrzymają domu, nawet jeśli na dachu świeci pełne słońce.
Właśnie dlatego myślę o takim zestawie jak o systemie z priorytetami: najpierw pracuje fotowoltaika, potem magazyn energii, a dopiero na końcu uruchamia się agregat. Taki układ ma sens wtedy, gdy chcesz przeżyć zanik sieci bez przestojów, ale nie chcesz przewymiarowywać baterii tylko po to, by rzadko używany zapas stał przez większość roku bez pracy. Kiedy to już jasne, można przejść do tego, które konfiguracje naprawdę działają w praktyce.
Jakie konfiguracje działają najlepiej
Najprościej porównać kilka wariantów obok siebie. Wtedy szybko widać, że nie każda instalacja „z agregatem” daje taki sam efekt, a w wielu domach to właśnie sposób przełączenia źródeł decyduje o sukcesie.
| Układ | Jak działa | Kiedy ma sens | Ograniczenia |
|---|---|---|---|

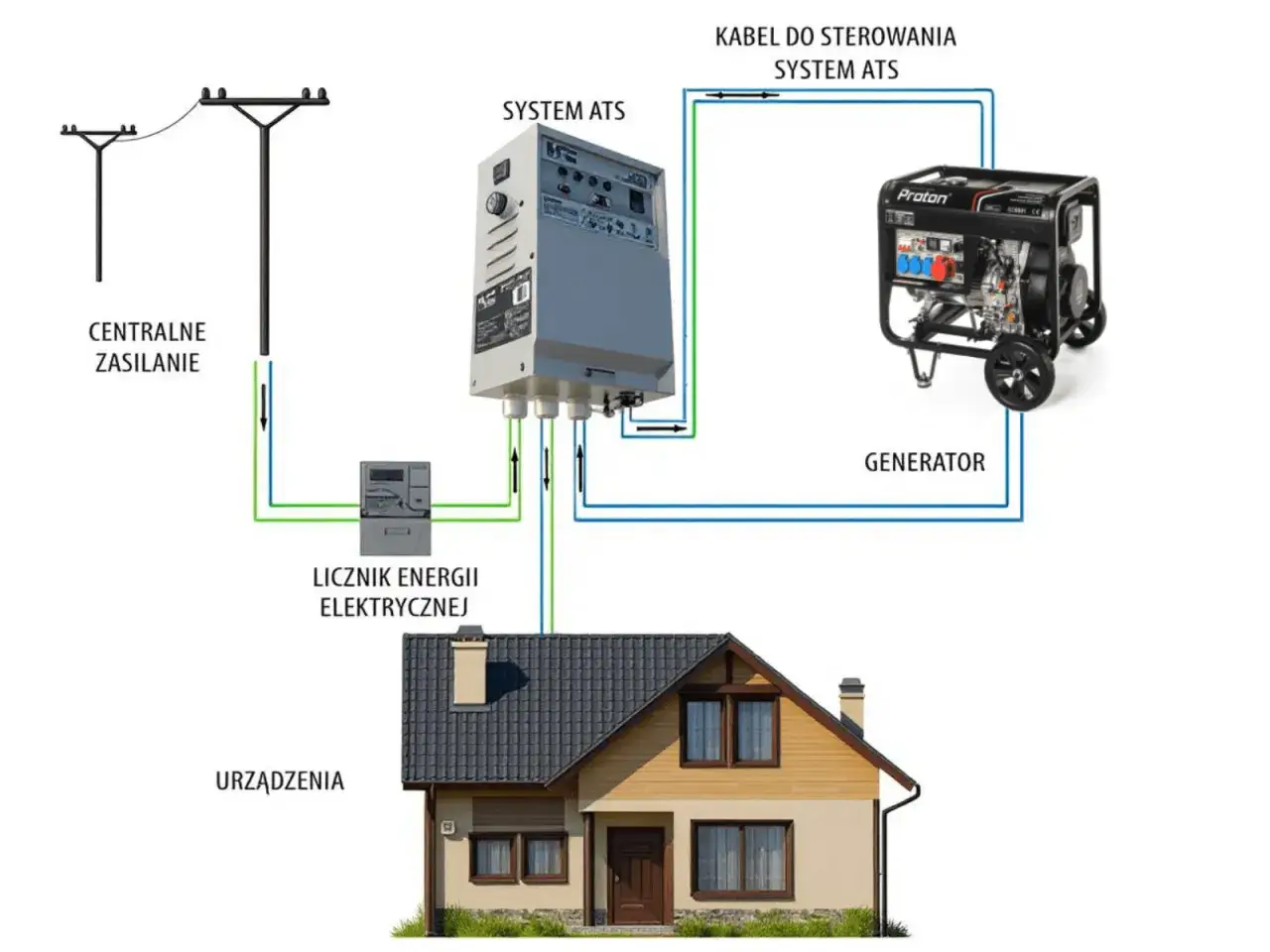

| PV on-grid + generator + przełącznik ręczny | Podczas awarii generator zasila wybrane obwody, a instalacja PV zwykle jest odłączona. | Gdy awarie są rzadkie i chcesz utrzymać tylko najważniejsze odbiory. | Fotowoltaika nie pomaga w blackoutcie, a komfort zależy od ręcznej obsługi. |

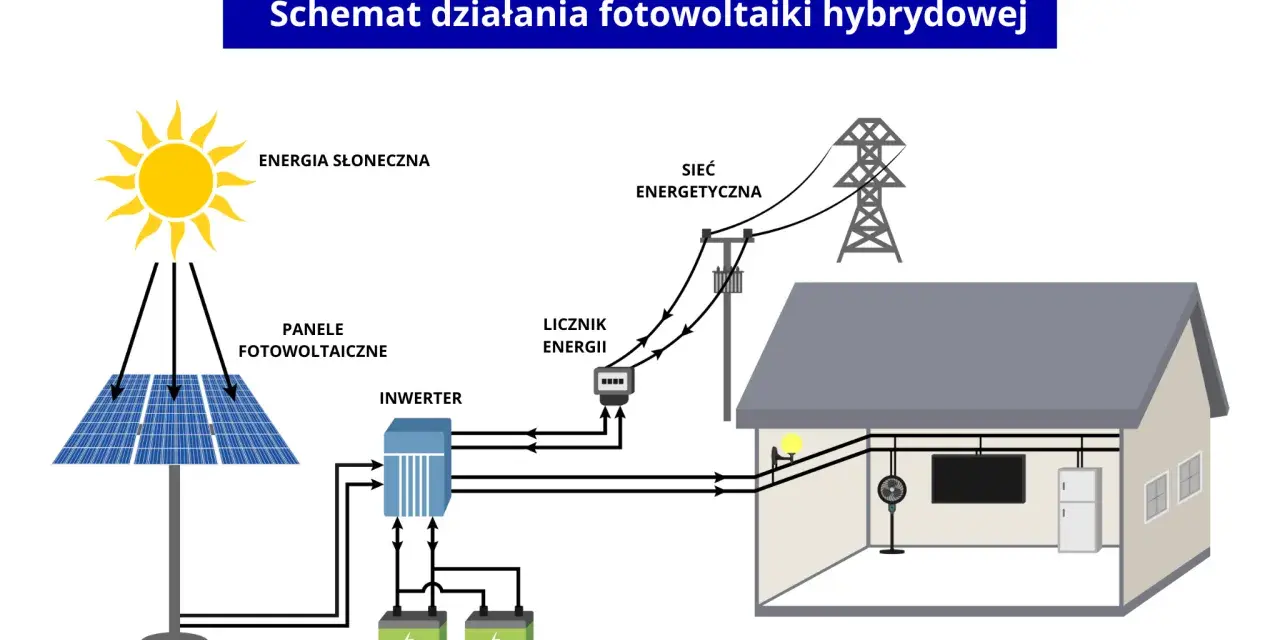

| Falownik hybrydowy + bateria + generator | Falownik tworzy lokalną sieć, bateria stabilizuje pracę, a agregat wchodzi wtedy, gdy energia z PV i akumulatora nie wystarcza. | Gdy zależy Ci na automatyce, krótkich przerwach i większej niezależności. | Wyższy koszt wejścia i konieczność zgodności między urządzeniami. |
| System off-grid z agregatem jako rezerwą | PV pracuje na co dzień, a generator ładuje baterię lub wspiera system przy długim braku słońca. | Na działkach, w domach sezonowych i w miejscach bez pewnej sieci. | Wymaga dobrego projektu, bo błędy w sterowaniu szybko wychodzą w praktyce. |
| PV bez magazynu i bez wyjścia awaryjnego | Instalacja działa tylko przy obecnej sieci publicznej. | Gdy interesuje Cię wyłącznie obniżenie rachunków, a nie zasilanie awaryjne. | To nie jest realne rozwiązanie backupowe, mimo że bywa tak przedstawiane. |
Jeśli mam wskazać jeden wariant, który najczęściej daje najlepszy balans między kosztem a komfortem, wybieram układ hybrydowy z baterią i możliwością uruchomienia agregatu. On nie tylko podtrzymuje zasilanie, ale też ogranicza zużycie paliwa, bo generator nie musi pracować cały czas. Dalej liczy się już nie sama idea, tylko sposób doboru elementów i logika sterowania.
Jak zaprojektować taki układ krok po kroku
Gdy projektuję podobne rozwiązanie, zawsze zaczynam od odbiorów krytycznych, a nie od mocy paneli. To proste: najpierw trzeba wiedzieć, co naprawdę musi działać podczas awarii, a dopiero potem dobierać źródła zasilania.
1. Ustal, co ma działać w blackoutcie
Najpierw spisz obwody, bez których dom albo firma nie może funkcjonować. Zwykle są to lodówka, oświetlenie, router, pompa obiegowa, brama, sterowanie kotłem albo część gniazd. Przy domowych instalacjach sensownie jest też od razu wykluczyć największe pożeracze energii, takie jak płyta indukcyjna, grzałki czy duża klimatyzacja, jeśli nie planujesz mocnego agregatu.
W praktyce dla „obwodów krytycznych” często wystarcza kilka setek watów do około 2-3 kW, ale wszystko zależy od tego, czy masz tylko podstawowe odbiory, czy także pompę ciepła albo urządzenia trójfazowe. To właśnie ten etap najczęściej decyduje, czy wystarczy prosty układ rezerwowy, czy potrzebna będzie pełna automatyka.
2. Dobierz moc i fazy bez zgadywania
W domu jednorodzinnym mały agregat 3-5 kW bywa wystarczający do podstawowych obwodów, ale przy większym obciążeniu realniej patrzeć na 5-10 kW, a czasem więcej. Jeśli masz odbiory trójfazowe, nie zakładałbym z góry, że jednofazowy generator „wystarczy”, bo problemem nie jest sama suma watów, tylko równowaga między fazami.
To ważne również dlatego, że wiele urządzeń ma krótki, ale wysoki prąd rozruchowy. Lodówka, pompa czy kompresor potrafią na chwilę pobrać wielokrotnie więcej niż wynika z tabliczki znamionowej. Agregat, który wygląda dobrze na papierze, może więc w praktyce okazać się za słaby.
3. Sprawdź kompatybilność falownika i generatora
Falownik potrzebuje stabilnych parametrów: odpowiedniego napięcia, częstotliwości i sensownego kształtu sinusoidy. Dlatego tak ważny jest generator z regulacją napięcia i porządną automatyką, a nie przypadkowy model „do wszystkiego”. Jeśli agregat ma obsługiwać również ładowanie baterii, warto ograniczyć moc ładowania, żeby nie przeciążyć źródła przy jednoczesnym starcie odbiorników.
Warto też pamiętać o układzie neutralnym i zabezpieczeniach różnicowoprądowych. To właśnie tutaj wychodzą najbrutalniejsze błędy montażowe: wszystko wygląda poprawnie, dopóki nie pojawi się awaria, przełączenie albo nietypowe obciążenie. Dobrze dobrany układ powinien działać powtarzalnie, a nie „na szczęście”.
Przeczytaj również: Optymalizator PV - Kiedy warto i ile kosztuje? Porównaj!
4. Przetestuj scenariusz awaryjny, zanim będzie potrzebny
Największy błąd to uruchomienie systemu dopiero w dniu awarii. Ja zawsze zakładam test pod realnym obciążeniem: wyłączenie sieci, start generatora, przejęcie zasilania przez układ backupowy, a potem stopniowe dołączanie urządzeń. Taki test od razu pokazuje, czy automat działa płynnie, czy gdzieś pojawia się zbyt duży skok poboru albo problem z fazami.
Jeżeli po takim sprawdzeniu układ nadal zachowuje się przewidywalnie, można uznać, że projekt ma solidny fundament. Jeśli nie, lepiej poprawić to teraz niż szukać przyczyny w ciemności podczas pierwszej dłuższej przerwy w dostawie prądu.
Najczęstsze błędy, które psują cały układ
W teorii takie rozwiązanie wydaje się proste, ale w praktyce powtarzają się te same potknięcia. Część z nich jest czysto techniczna, inne wynikają po prostu z zaniżenia wymagań.
- Łączenie źródeł bez separacji - generator, falownik i sieć muszą mieć jasną logikę przełączania, inaczej układ zaczyna się wzajemnie „przepychać”.
- Za mała moc agregatu - na tabliczce wszystko wygląda dobrze, ale po włączeniu pompy albo lodówki pojawia się przeciążenie.
- Brak podziału na obwody krytyczne - wtedy albo backup robi się zbyt drogi, albo działa tylko na papierze.
- Ignorowanie pracy trójfazowej - w polskich domach to nadal częsty problem, zwłaszcza przy pompach ciepła i większych zabezpieczeniach.
- Założenie, że panele będą zasilać dom „same z siebie” - bez właściwego falownika i trybu pracy awaryjnej to się po prostu nie wydarzy.
- Brak testów po montażu - instalacja może wyglądać świetnie, ale dopiero próba pod obciążeniem pokazuje, czy wszystko działa jak trzeba.
Te błędy są kosztowne nie dlatego, że jeden element jest zły, tylko dlatego, że cały system przestaje być przewidywalny. A to już prosto prowadzi do pytania o budżet, bo właśnie tam najłatwiej zobaczyć, kiedy warto iść w prostszy wariant, a kiedy lepiej dołożyć do automatyki.
Ile to kosztuje i kiedy to się opłaca
Najtańszy układ to zwykle prosty przełącznik i nieduży agregat, ale im bardziej zależy Ci na komforcie, tym szybciej rośnie koszt całego zestawu. Poniżej podaję orientacyjne widełki, które pomagają złapać skalę inwestycji.
| Element | Orientacyjny koszt | Komentarz |
|---|---|---|
| Prosty przełącznik ręczny lub podstawowy APZ | 300-1 500 zł | Najtańszy sposób na rozdzielenie źródeł, ale wymaga ręcznej obsługi. |
| Automatyczny przełącznik źródła | 1 500-6 000 zł | Daje wygodę i krótszy czas reakcji, zwłaszcza przy częstych przerwach. |
| Falownik hybrydowy | 6 000-12 000 zł | To zwykle serce całego układu, jeśli chcesz pracować z magazynem energii. |
| Magazyn energii 10 kWh | 16 000-22 000 zł | Dobry punkt startowy dla domu, w którym liczy się cisza i automatyka. |
| Agregat 5-10 kW | 8 000-22 000 zł | Rozstrzał jest duży, bo wpływa na niego moc, typ paliwa i jakość wykonania. |
| Montaż, okablowanie, uruchomienie | 1 500-5 000 zł | Przy bardziej rozbudowanej automatyce koszt bywa wyższy. |
W praktyce prosty układ awaryjny może zamknąć się w kilku tysiącach złotych, a rozbudowany system z baterią i automatyką potrafi dojść do 25-50 tys. zł i więcej. Jeśli awarie zdarzają się rzadko, często lepiej postawić na prostsze przełączenie i sensowny generator. Jeśli przerwy są częste albo zależy Ci na ciszy i szybkim przejęciu zasilania, magazyn energii zwykle daje więcej komfortu niż samo dokładanie mocy agregatu. Zanim jednak złożysz zamówienie, warto sprawdzić kilka rzeczy wykonawczych.
Co sprawdzić przed podpisaniem umowy z instalatorem
Na etapie oferty nie pytam tylko o cenę. Pytam przede wszystkim o to, jak instalator rozwiązuje przepływ energii i co dokładnie stanie się przy zaniku sieci. Jeśli odpowiedzi są mgliste, to dla mnie sygnał ostrzegawczy.
- Czy system zasila cały dom, czy tylko wybrane obwody krytyczne.
- Czy falownik ma tryb backup, wejście generatorowe albo możliwość współpracy z magazynem energii.
- Czy agregat ma stabilizację napięcia i przewidziane złącze pod automatykę przełączania.
- Czy układ przewidziano z uwzględnieniem przewodu neutralnego, uziemienia i zabezpieczeń różnicowoprądowych.
- Czy instalator wykona test przejścia na zasilanie awaryjne pod realnym obciążeniem.
- Czy w dokumentacji jest opisana procedura startu, wyłączenia i okresowej konserwacji generatora.
Jeśli te punkty są dopięte, system ma szansę działać spokojnie przez lata. Jeśli nie, lepiej wrócić do projektu niż liczyć, że wszystko „samo się ułoży” przy pierwszej awarii. W dobrze zrobionej instalacji fotowoltaika pracuje na co dzień, a agregat wchodzi dopiero wtedy, gdy naprawdę jest potrzebny.
