Co trzeba wiedzieć o cieniu na instalacji PV
- Cień nie ogranicza tylko jednego miejsca na panelu, ale często spowalnia cały string.
- Najgroźniejsze są cienie ruchome i sezonowe, bo pojawiają się w godzinach największej produkcji.
- Diody bocznikujące pomagają chronić moduł, ale nie likwidują strat energii.
- Przy dachach z różnymi połaciami lepiej rozdzielić sekcje niż mieszać je w jednym obwodzie.
- Optymalizery i mikroinwertery mają sens głównie tam, gdzie cień wraca regularnie albo dach jest skomplikowany.
- Po uruchomieniu instalacji monitoring jest równie ważny jak sam dobór paneli.
Jak cień ogranicza pracę modułów
W typowej instalacji fotowoltaicznej panele pracują w stringu, czyli szeregu. To ważne, bo w takim układzie prąd całego łańcucha musi dopasować się do najsłabszego elementu. Jeśli jedna sekcja modułu dostaje mniej światła, reszta nie nadrabia tego w pełni, nawet jeśli świeci na nią pełne słońce.
W wielu modułach montuje się trzy diody bocznikujące. Ich zadanie jest proste: pozwalają prądowi ominąć zacienioną sekcję, żeby nie blokować całego panelu i nie doprowadzać do przegrzania ogniw. NREL opisuje to jasno: gdy pojawia się częściowy cień, aktywuje się bypass i odcina tylko fragment modułu, ale jednocześnie spada moc tej części układu.

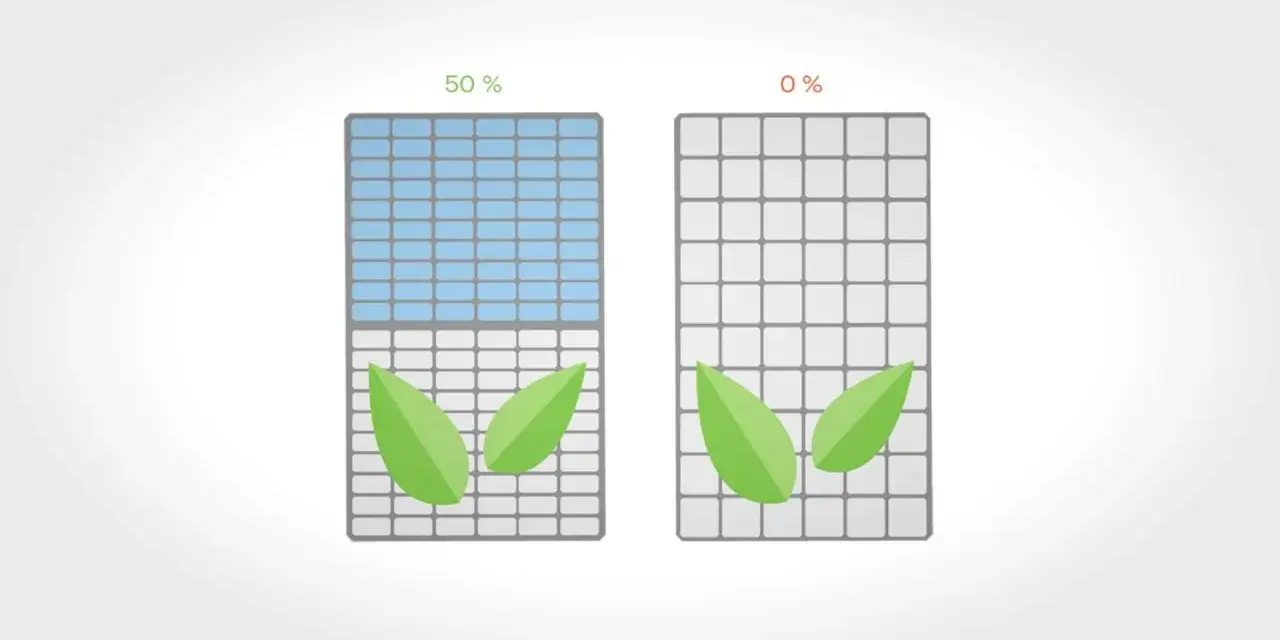

W praktyce oznacza to jedno: panel nie musi być zasłonięty w całości, żeby instalacja zaczęła tracić. Czasem wystarczy cienki pasek cienia na niewielkim fragmencie, by spadek produkcji był wyraźny. Dlatego przy PV liczy się nie tylko powierzchnia cienia, ale też to, gdzie on pada i jak długo się utrzymuje.
To właśnie dlatego cień na dachu często okazuje się ważniejszy niż sam rozmiar przeszkody. I od tego przechodzę do drugiego pytania, które zwykle pojawia się od razu: dlaczego niewielka przeszkoda potrafi zrobić tak dużą różnicę?
Dlaczego mały cień bywa większym problemem niż wygląda
Najbardziej zdradliwe są cienie częściowe i ruchome: od gałęzi, komina, anteny, przewodu prowadzonego po ramie modułu czy nawet od sąsiedniego elementu dachu. Taki cień nie tyle wyłącza cały panel, ile rozrywa jego charakterystykę pracy. MPPT, czyli układ śledzący punkt maksymalnej mocy, szuka wówczas najlepszego miejsca pracy, ale przy cieniu ma do czynienia z bardziej złożonym wykresem i łatwiej mu wybrać gorszy punkt.
Do tego dochodzi ryzyko hot spotu, czyli lokalnego przegrzania zacienionego fragmentu. Gdy część ogniwa jest blokowana, prąd może być wymuszany przez słabszy obszar w odwrotnym kierunku, a to zwiększa temperaturę i przyspiesza zużycie. Fronius zwraca uwagę, że właśnie po to stosuje się diody bocznikujące: mają ograniczać takie zjawiska i kierować prąd poza zacienioną sekcję.
W Polsce ten temat widać szczególnie zimą i rano, gdy słońce stoi nisko, a cień od komina, drzewa lub sąsiedniego budynku robi się długi i ostry. To właśnie wtedy mała przeszkoda potrafi wycinać produkcję przez najbardziej wartościowe godziny dnia. Dlatego przed montażem warto dobrze rozpoznać źródła cienia, zamiast liczyć, że „jakoś się to ułoży”.
Skoro wiadomo już, jak cień działa na samą instalację, pora przejść do praktyki: co sprawdzić na dachu, zanim podpisze się umowę na montaż.
Jak rozpoznać źródła cienia przed montażem
Najlepszy audyt cienia nie zaczyna się od katalogu sprzętu, tylko od dachu i jego otoczenia. Ja zawsze patrzę na to, co rzuca cień rano, w południe i późnym popołudniem, a jeśli to możliwe, także zimą, gdy słońce stoi najniżej. Jedna wizyta w słoneczny dzień to za mało, bo realny problem często wychodzi dopiero wtedy, gdy kąt padania promieni robi się niekorzystny.
| Źródło cienia | Kiedy szkodzi najbardziej | Co sprawdzić |
|---|---|---|
| Komin, lukarna, wywiewka | Rano, późnym popołudniem i zimą | Czy cień wchodzi na pierwszy rząd paneli w godzinach produkcji |
| Drzewa i żywopłoty | W sezonie liściastym i po kilku latach wzrostu | Czy gałęzie nie będą się zbliżać do modułów z roku na rok |
| Sąsiedni budynek, balkon, maszt | O stałych porach dnia | Czy cień nie trafia zawsze w tę samą sekcję stringu |
| Elementy własnego dachu | Zależnie od geometrii połaci | Czy da się przesunąć układ paneli bez pogarszania estetyki i produkcji |
| Śnieg i mokre liście | Zimą i po wichurach | Czy problem jest chwilowy, czy powtarzalny co sezon |
W projektach z bardziej złożonym dachem warto też zrobić prostą symulację zacienienia albo przynajmniej przejrzeć dach na zdjęciach z różnych pór dnia. Czasem drobne przesunięcie rzędu paneli daje lepszy efekt niż późniejsze ratowanie układu dodatkową elektroniką. Im dokładniej rozpoznamy źródła cienia, tym mniej będziemy płacić za kompromisy, których można było uniknąć.
To prowadzi do kolejnego kroku: jak ograniczyć straty już w samym projekcie instalacji, zanim cień stanie się codziennym problemem.
Jak ograniczyć straty już w projekcie instalacji
Najtańsze rozwiązania zwykle są geometryczne: przesunięcie modułów, rozdzielenie połaci i niewrzucanie różnych ekspozycji do jednego stringu. Jeśli część dachu jest na południe, a część na wschód lub zachód, lepiej traktować je jak osobne strefy pracy. Mieszanie ich w jednym obwodzie zazwyczaj kończy się tym, że jedna sekcja ciągnie w dół drugą.
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Osobne stringi i niezależne MPPT | Gdy połacie różnią się kierunkiem albo cień dotyczy tylko części dachu | Nie rozwiązuje problemu, jeśli cień wchodzi na cały string w tym samym czasie |
| Optymalizery mocy | Przy częściowym zacienieniu wybranych modułów i chęci monitoringu na poziomie panelu | Dodatkowe urządzenia na dachu i wyższa złożoność |
| Mikroinwertery | Przy skomplikowanych dachach, wielu kierunkach i częstych zacienieniach | Największa liczba elementów pracujących przy każdym module |
| Zmiana układu paneli | Gdy cień da się ominąć przez przesunięcie lub zmianę liczby rzędów | Wymaga rezygnacji z części powierzchni |
| Przycięcie zieleni i usunięcie przeszkód | Gdy cień pochodzi od drzew, gałęzi lub niepotrzebnych elementów | Działa tylko wtedy, gdy ma sens na stałe, a nie sezonowo |
MLPE, czyli module-level power electronics, to po prostu elektronika pracująca na poziomie pojedynczego modułu. Daje to większą niezależność, ale nie zwalnia z dobrego układu paneli. Jeśli zacieniona sekcja jest odcięta przez bypass, żaden optimizer nie wyczaruje mocy z czegoś, co fizycznie nie dostaje światła.
Dlatego przed dopłatą do sprzętu warto zadać sobie jedno uczciwe pytanie: czy problem leży w cieniu, czy po prostu w złym projekcie rozmieszczenia modułów. Od odpowiedzi zależy, czy elektronika będzie pomocą, czy tylko droższą łatką.
Co zrobić, gdy cień pojawił się dopiero po uruchomieniu systemu
To częstsze, niż się wydaje. Drzewo urośnie, sąsiad postawi nowy budynek, na dachu pojawi się antena albo po remoncie zmieni się przebieg instalacji pomocniczej. Wtedy nie zakładałbym od razu awarii falownika. Najpierw sprawdzam, czy spadek produkcji powtarza się o tych samych porach dnia.
- Porównaj produkcję w aplikacji dla poszczególnych modułów albo stringów.
- Sprawdź, czy problem nasila się rano, po południu lub zimą.
- Obejrzyj dach po liściowaniu drzew i po opadach śniegu.
- Oceń, czy gałęzie można przyciąć bez naruszania innych ograniczeń.
- Jeśli spadek dotyczy jednej sekcji, rozważ korektę okablowania albo dołożenie elektroniki modułowej.
Jeśli spadek mocy jest nagły i nie ma związku z porą dnia, traktuję go ostrożniej. Cień bywa winny, ale równie dobrze przyczyną może być złącze, uszkodzony moduł albo błąd w monitoringu. Dopiero po takiej weryfikacji ma sens decyzja, czy system trzeba przebudować, czy tylko skorygować.
W tym miejscu naturalnie pojawia się pytanie o technologię: kiedy dopłata do optymalizatorów lub mikroinwerterów naprawdę się obroni.
Kiedy dopłata do mikroinwerterów lub optymalizatorów ma sens
Nie jestem fanem kupowania bardziej złożonej elektroniki tylko dlatego, że brzmi nowocześnie. W prostym układzie z jednym kierunkiem dachu i bez przeszkód dobrze zaprojektowany string z własnym MPPT zwykle wystarcza. Inaczej robi się wtedy, gdy cień wraca codziennie, połacie mają różną orientację albo dach jest pocięty przez kominy i lukarny.
| Rozwiązanie | Kiedy wybieram | Co dostaję | Na co uważam |
|---|---|---|---|
| String inverter | Dach jest jednolity i prawie bez cienia | Prosty i zwykle najtańszy system | Jeden słabszy moduł może ciągnąć cały string |
| Optymalizery | Występuje częściowy cień, różne połacie lub potrzeba monitoringu panel po panelu | Lepsze dopasowanie pracy modułów | Dodatkowe elementy przy każdym panelu |
| Mikroinwertery | Jest wiele małych stref cienia, dach jest skomplikowany lub system ma się rozbudowywać etapami | Niezależna praca każdego modułu | Więcej elektroniki na dachu i większa złożoność serwisowa |
Tu liczy się uczciwa ekonomia. Jeśli cień dotyczy tylko jednego krótkiego okna w roku, dopłata może się nie obronić. Jeśli wraca codziennie przez większą część sezonu, to już nie jest kosmetyka, tylko realna utrata uzysku. W praktyce najważniejsze jest więc pytanie nie o samą technologię, ale o to, jak często i jak głęboko cień uderza w produkcję.
To prowadzi do ostatniej, najbardziej praktycznej części: co rzeczywiście daje największy efekt w polskich warunkach i jak podejść do tematu bez przepłacania.
Co realnie daje największy efekt w polskich warunkach
Najwięcej energii oszczędza nie najbardziej zaawansowany gadżet, tylko prosty zestaw dobrych decyzji: rzetelna analiza cienia, osobne traktowanie różnych połaci i niewyprowadzanie paneli w miejsca, gdzie cień będzie pracował codziennie. W instalacjach na polskich dachach szczególnie ważne są kominy, lukarny, drzewa i sąsiednia zabudowa, bo to właśnie one najczęściej zmieniają się z czasem.
Jeśli miałbym zostawić tylko trzy praktyczne zasady, wyglądałyby tak:
- sprawdź dach w kilku porach dnia i w różnych porach roku, nie tylko latem o południu;
- nie łącz w jednym stringu powierzchni o zupełnie innym nasłonecznieniu;
- monitoruj produkcję po uruchomieniu, bo nowy cień często pojawia się dopiero po czasie.
Tak podchodzę do tego tematu, bo cień rzadko da się wyeliminować całkowicie, ale zwykle da się go tak rozbroić, by nie psuł pracy całej instalacji. W fotowoltaice najdroższy jest zwykle nie sam cień, lecz brak reakcji na niego.
