Skraplacz pompy ciepła to miejsce, w którym energia pobrana z otoczenia staje się realnym ciepłem dla domu. Ten tekst wyjaśnia, jak działa ten wymiennik, od czego zależy jego sprawność, jakie są typowe konstrukcje oraz co sprawdzić, żeby instalacja grzała taniej i stabilniej. To ważne zwłaszcza wtedy, gdy planujesz modernizację budynku albo porównujesz różne pompy pod kątem kosztów eksploatacji.
Najważniejsze rzeczy do zapamiętania
- Skraplacz oddaje ciepło do instalacji grzewczej, a czynnik chłodniczy w tym miejscu zmienia stan z gazowego na ciekły.
- Im niższa temperatura zasilania, tym lepiej dla efektywności całego układu.
- Najlepiej pracuje z ogrzewaniem podłogowym i innymi niskotemperaturowymi odbiornikami ciepła.
- Spadek wydajności często wynika z przepływu, zabrudzenia lub złych nastaw, a nie z awarii samego wymiennika.
- Przy doborze urządzenia ważniejsze od samej mocy nominalnej są realne warunki pracy, temperatura zasilania i hydraulika instalacji.
Jak skraplacz zamienia gorący czynnik w użyteczne ciepło
W obiegu chłodniczym wszystko zaczyna się od sprężarki, ale to w skraplaczu energia staje się dostępna dla użytkownika. Gorący czynnik chłodniczy trafia tu po sprężeniu i oddaje ciepło do wody grzewczej albo do powietrza, zależnie od konstrukcji urządzenia. W tym momencie następuje skraplanie, czyli przejście z fazy gazowej do ciekłej.
To nie jest tylko techniczny szczegół. Od sprawności tego wymiennika zależy, jak łatwo pompa ciepła podniesie temperaturę w domu i jak dużo prądu zużyje przy tej samej ilości dostarczonego ciepła. Jeśli skraplacz działa w korzystnych warunkach, sprężarka ma lżej, a rachunki są niższe. Jeśli musi pracować na wysokiej temperaturze zasilania, cały układ zaczyna tracić przewagę nad tradycyjnym źródłem ciepła.

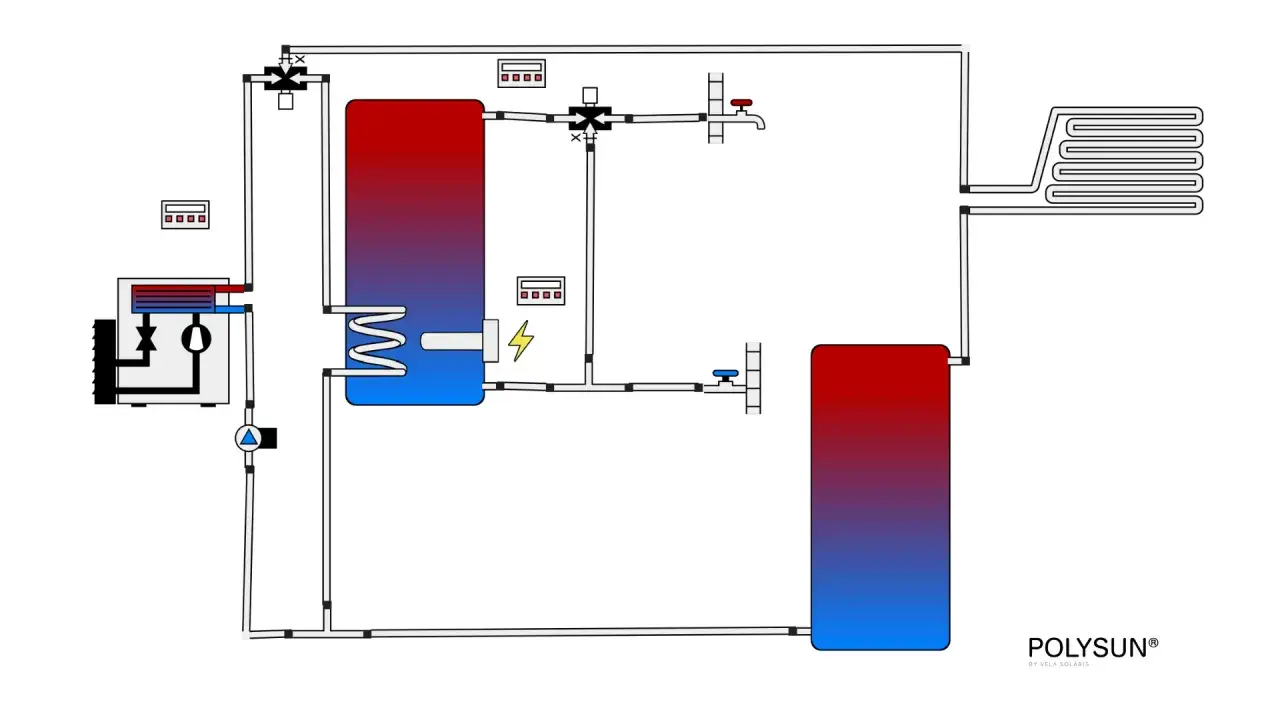

W praktyce skraplacz bywa wymiennikiem płytowym, wężownicą w zasobniku c.w.u. albo wymiennikiem powietrznym. Niezależnie od formy jego rola jest ta sama: przekazać energię do instalacji grzewczej możliwie szybko i możliwie małym kosztem dla sprężarki. I właśnie od tego przechodzimy do pytania, które najczęściej decyduje o opłacalności całego systemu.
Od czego zależy jego sprawność
Największy wpływ na pracę skraplacza ma temperatura, z jaką instalacja odbiera ciepło. W domu z ogrzewaniem podłogowym wystarczą zwykle niskie parametry zasilania, a to jest dla pompy ciepła układ najwygodniejszy. W starszych instalacjach z tradycyjnymi grzejnikami temperatura musi być wyższa i to natychmiast odbija się na efektywności.
| Warunek pracy | Co się dzieje w skraplaczu | Praktyczny efekt |
|---|---|---|
| 30-40°C na zasilaniu | Wymiana ciepła przebiega łatwo, a sprężarka nie musi podnosić temperatury aż tak wysoko | Najlepsze warunki dla podłogówki i niskich rachunków |
| 45-55°C na zasilaniu | Układ nadal działa poprawnie, ale sprężarka pracuje ciężej | Dobry kompromis w części modernizacji, choć już mniej ekonomiczny |
| 60-70°C na c.w.u. | Wymiennik musi przekazać więcej energii do wyższej temperatury | Szybsze przygotowanie ciepłej wody, ale z wyraźnie wyższym zużyciem energii |
| Zbyt mały przepływ | Ciepło nie jest odbierane wystarczająco szybko | Spada wydajność, rośnie temperatura pracy i ryzyko błędów |
| Zabrudzenie lub kamień | Warstwa osadów pogarsza oddawanie ciepła | Większy pobór prądu i słabsze grzanie |
Z mojej perspektywy to właśnie temperatura zasilania jest najczęściej bagatelizowana przy zakupie. Ludzie patrzą na moc urządzenia, a dopiero potem okazuje się, że dom wymaga zbyt wysokich parametrów pracy i cały zysk z pompy topnieje. Dlatego warto myśleć o skraplaczu razem z odbiornikami ciepła, a nie jako o oderwanym podzespole.
Drugim ważnym czynnikiem jest przepływ. Jeśli pompa ma oddać ciepło do instalacji, ale woda krąży zbyt wolno, wymiennik nie pracuje tak, jak powinien. To z kolei prowadzi do przegrzewania czynnika, częstszych alarmów i krótszych cykli pracy. Następny krok to już sama konstrukcja wymiennika, bo nie każdy skraplacz wygląda i zachowuje się tak samo.
Jakie rodzaje wymienników spotyka się w pompach ciepła
W praktyce domowej najczęściej spotyka się trzy rozwiązania. Różnią się budową, miejscem montażu i tym, jak dobrze radzą sobie z konkretną instalacją. Dla użytkownika najważniejsze jest nie tyle nazewnictwo, ile to, czy dany typ pasuje do jego budynku.
| Typ skraplacza | Gdzie występuje | Plusy | Ograniczenia |
|---|---|---|---|
| Płytowy lutowany | W wielu pompach powietrze-woda i w układach split | Kompaktowy, bardzo dobra wymiana ciepła, mała objętość | Wymaga czystej instalacji i dobrego przepływu |
| Wężownica w zasobniku c.w.u. | W kompaktowych urządzeniach i zbiornikach do ciepłej wody użytkowej | Prosta konstrukcja, wygodne przygotowanie c.w.u. | Zależy od powierzchni wężownicy i jakości ładowania zbiornika |
| Wymiennik powietrzny | W pompach powietrze-powietrze i części układów rewersyjnych | Szybkie oddawanie ciepła do pomieszczeń, brak obiegu wodnego | Wrażliwszy na zabrudzenie i warunki nawiewu |
Warto pamiętać, że wężownica schowana w zasobniku nie wygląda efektownie, ale może pracować bardzo dobrze, jeśli została sensownie dobrana do mocy urządzenia i pojemności zbiornika. Z kolei wymiennik płytowy bywa świetny tam, gdzie liczy się zwartość i wysoka sprawność, ale nie wybacza błędów hydraulicznych. Właśnie dlatego przed zakupem nie patrzę wyłącznie na markę czy katalog, tylko na to, w jakim układzie ten element będzie pracował.
To prowadzi do kolejnego praktycznego tematu: po czym poznać, że wymiennik albo jego otoczenie zaczyna działać gorzej niż powinno.
Po czym poznać, że układ nie pracuje dobrze
Problemy ze skraplaczem rzadko pojawiają się nagle jako jedna spektakularna awaria. Zwykle wcześniej pojawiają się sygnały ostrzegawcze: dłuższa praca sprężarki, wyższe rachunki za prąd, gorsze dogrzewanie domu albo częstsze wyłączenia zabezpieczające. W praktyce nie każda z tych oznak oznacza uszkodzony wymiennik, ale każda wymaga sprawdzenia.
| Objaw | Co może go powodować | Na co zwrócić uwagę |
|---|---|---|
| Pompa częściej się wyłącza | Zbyt mały przepływ, źle dobrana moc, zabrudzony filtr | Sprawdzenie filtrów, odpowietrzenia i nastaw hydraulicznych |
| Rachunki rosną bez zmiany komfortu | Wyższa temperatura zasilania, gorsza wymiana ciepła, błędna krzywa grzewcza | Kontrola parametrów pracy i ustawień sterownika |
| Urządzenie pracuje głośniej | Wzrost ciśnienia w układzie, przeciążenie sprężarki, ograniczony odbiór ciepła | Diagnostyka serwisowa, szczególnie przy alarmach wysokiego ciśnienia |
| Ciepła woda nagrzewa się wolniej niż wcześniej | Osad w wymienniku, za mała powierzchnia przekazywania ciepła, zbyt wysoka nastawa zasobnika | Stan zasobnika, obieg c.w.u. i rzeczywista temperatura zadana |
Jeśli mam wskazać najczęstszy błąd użytkownika, to jest nim wymiana całego urządzenia bez sprawdzenia podstaw: filtrów, przepływu, odpowietrzenia i krzywej grzewczej. Czasem problem rozwiązuje prosta korekta instalacji, a nie kosztowny zakup nowej jednostki. To ważne także przy modernizacjach w Polsce, gdzie każda złotówka wydana na poprawę efektywności powinna pracować na cały system, a nie tylko na jeden parametr z katalogu.
Skoro wiemy już, jak rozpoznać kłopoty, dobrze jest jeszcze zobaczyć, jak skraplacz współpracuje z pozostałymi elementami obiegu. Bez tego łatwo przecenić jeden podzespół i nie zauważyć reszty.
Jak skraplacz współpracuje z resztą obiegu

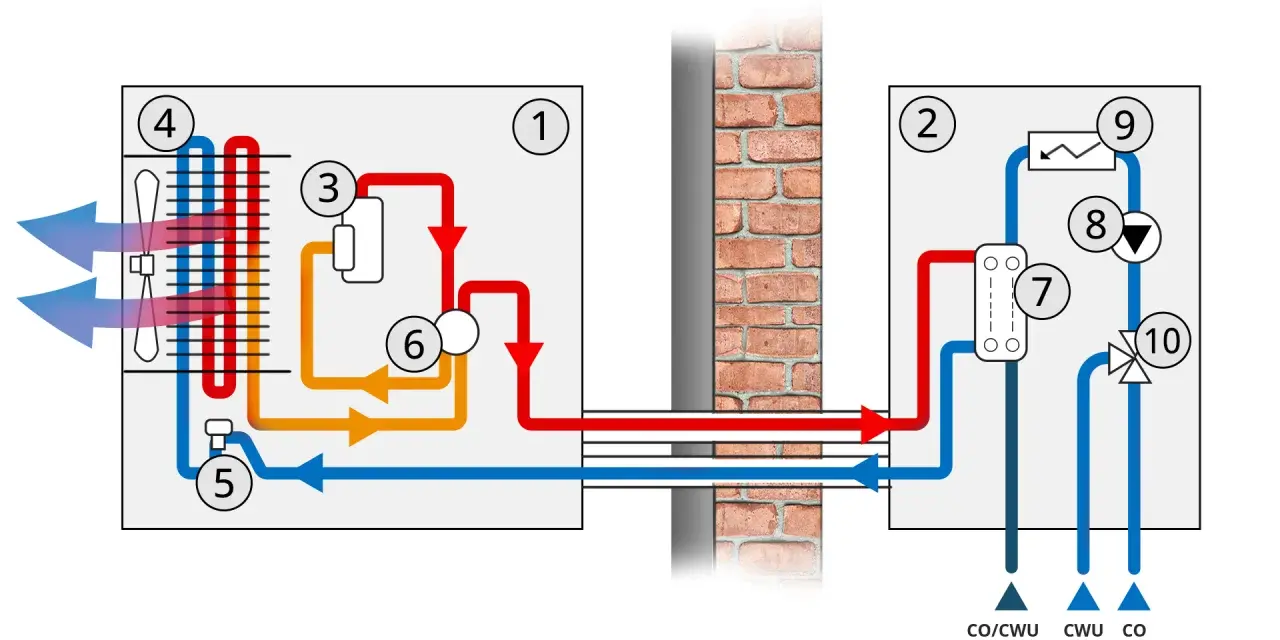

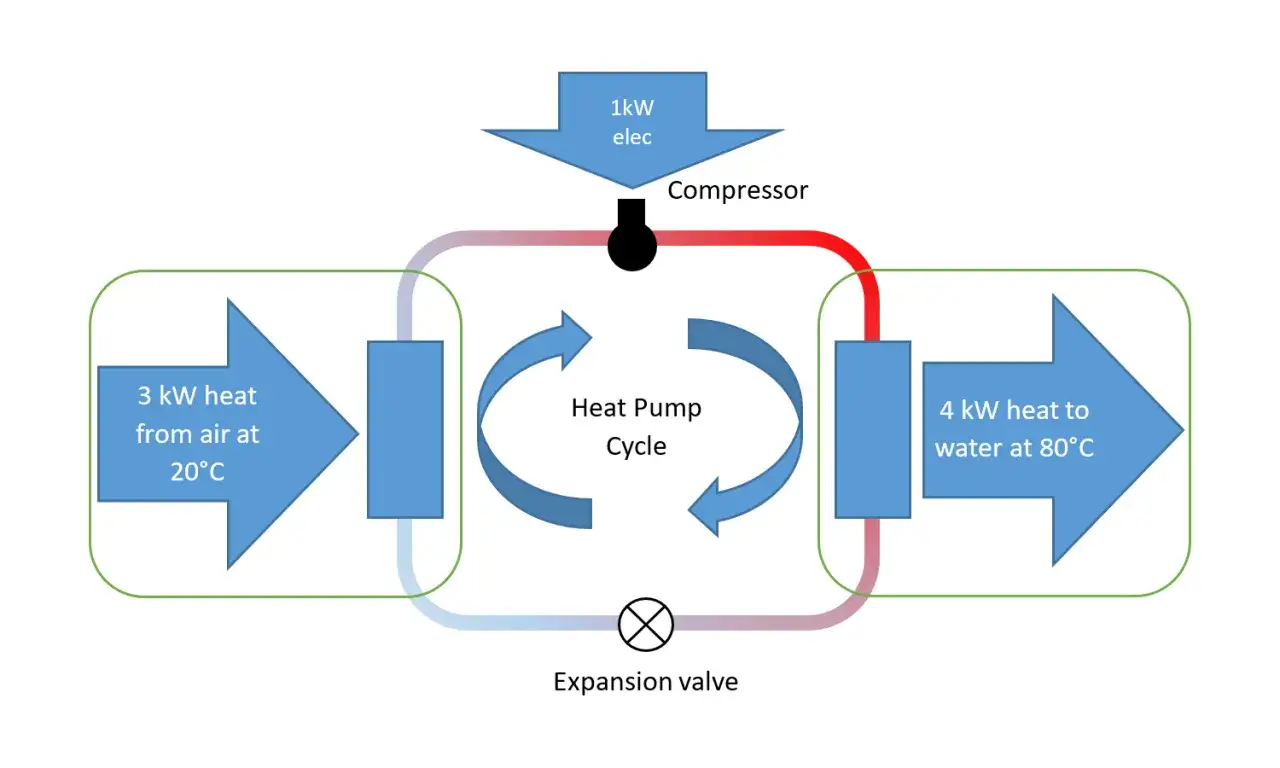

Pompa ciepła działa jako układ czterech podstawowych elementów: parownika, sprężarki, skraplacza i zaworu rozprężnego. Każdy z nich ma inną rolę, ale dopiero razem tworzą obieg, który potrafi przenieść ciepło z niskiej temperatury do wysokiej. Bez jednego elementu cały cykl przestaje mieć sens.
| Element | Rola w układzie | Dlaczego to ważne |
|---|---|---|
| Parownik | Pobiera ciepło z otoczenia | To pierwszy etap pozyskiwania energii dla budynku |
| Sprężarka | Podnosi ciśnienie i temperaturę czynnika | Decyduje o tym, czy ciepło da się skutecznie oddać w skraplaczu |
| Skraplacz | Przekazuje energię do instalacji grzewczej | Tu powstaje ciepło użytkowe dla domu i c.w.u. |
| Zawór rozprężny | Obniża ciśnienie czynnika przed parownikiem | Przygotowuje układ do ponownego poboru ciepła |
W trybie chłodzenia w części pomp rewersyjnych role mogą się odwracać, dlatego sama nazwa wymiennika nie zawsze mówi wszystko o jego pracy. To kolejny powód, dla którego projektowanie trzeba opierać na funkcji całego układu, a nie na pojedynczym detalu. I właśnie dlatego przy zakupie warto zadawać konkretne pytania, a nie tylko porównywać moc nominalną.
Po takim uporządkowaniu łatwiej przejść do praktyki: co sprawdzić przed wyborem urządzenia albo przed termomodernizacją domu.
Co sprawdzić przed zakupem lub modernizacją
Przed inwestycją patrzę przede wszystkim na instalację, a dopiero później na samą pompę. To podejście jest bardziej uczciwe wobec budynku i zwykle daje lepszy efekt finansowy. Jeśli dom wymaga wysokiej temperatury zasilania, nawet bardzo dobra pompa ciepła nie pokaże pełni swoich możliwości.
- Jakiej temperatury zasilania naprawdę potrzebuje budynek. Jeśli instalacja pracuje komfortowo przy 35-40°C, urządzenie będzie działało znacznie korzystniej niż przy systemie wymagającym 55-60°C.
- Czy odbiorniki ciepła są niskotemperaturowe. Podłogówka, duże grzejniki lub klimakonwektory zwykle pomagają bardziej niż samo przewymiarowanie pompy.
- Jaka jest jakość wody i filtracja. Zabrudzenia, osady i zły przepływ szybko pogarszają pracę wymiennika.
- Czy sterownik pozwala dobrze ustawić krzywą grzewczą. Stabilna regulacja ogranicza taktowanie i poprawia sprawność.
- Jak pompa przygotowuje ciepłą wodę użytkową. Warto sprawdzić, czy zasobnik i wężownica są dostosowane do realnego poboru w domu.
- Czy modernizacja obejmuje też budynek. Docieplenie, szczelność i ograniczenie strat często obniżają wymagania wobec całej instalacji mocniej niż wymiana samego źródła ciepła.
W polskich modernizacjach to właśnie ten etap robi największą różnicę. Dobrze dobrana pompa w słabym systemie będzie rozczarowaniem, a poprawiona instalacja z rozsądnym źródłem ciepła potrafi działać bardzo dobrze przez lata. Jeśli inwestycja ma być wspierana dotacją, tym bardziej trzeba zacząć od techniki, bo dofinansowanie nie naprawi błędnego doboru.
Ta sekcja prowadzi już do ostatniej, najbardziej praktycznej konkluzji: co tak naprawdę decyduje o kosztach eksploatacji i gdzie szukać oszczędności bez sztuczek.
To temperatura zasilania, a nie sam podzespół, najbardziej przesądza o kosztach
W codziennej pracy instalacji najważniejsze jest to, żeby skraplacz oddawał ciepło do możliwie chłodnej instalacji grzewczej. Im niższa temperatura zasilania, tym łatwiej pompie osiągnąć dobry wynik sezonowy i tym mniej energii zużywa sprężarka. Dlatego podłogówka, przewymiarowane grzejniki i dobrze ustawiona automatyka często dają większy efekt niż wybór urządzenia o odrobinę wyższej mocy.
Jeśli miałbym zostawić tylko jedną praktyczną radę, brzmiałaby ona tak: najpierw dopasuj instalację do pompy, a dopiero potem wybieraj pompę do budynku. O sprawności całego układu decyduje więc nie sam skraplacz pompy ciepła, tylko temperatura zasilania, przepływ, jakość wody i rozsądna regulacja. W dobrze zaprojektowanym systemie ten element pracuje cicho, stabilnie i bez nadmiernego wysiłku, a to najprostsza droga do niższych rachunków i mniejszej liczby problemów serwisowych.
