Zasada działania falownika w fotowoltaice jest prosta w opisie, ale kryje kilka detali, które mają realny wpływ na uzysk, bezpieczeństwo i wygodę użytkowania instalacji. Poniżej wyjaśniam, jak falownik zmienia prąd stały z paneli w prąd dla domu, co dzieje się wewnątrz urządzenia, jakie są jego rodzaje i na co zwrócić uwagę przy wyborze do domu w Polsce.
Najważniejsze rzeczy, które warto wiedzieć o falowniku w PV
- Falownik zamienia prąd stały z paneli na prąd przemienny zgodny z domową siecią 230/400 V 50 Hz.
- W środku działa kilka etapów: szybkie przełączanie tranzystorów, wygładzanie przebiegu i synchronizacja z siecią.
- MPPT pomaga instalacji pracować wydajnie mimo zmian nasłonecznienia i temperatury.
- Rodzaj falownika trzeba dopasować do cienia, układu połaci, liczby faz i planu na magazyn energii.
- Najczęstsze straty wynikają z przegrzewania, złego doboru stringów i błędów montażowych.
Jak falownik zmienia prąd z paneli w energię użyteczną dla domu
Panele fotowoltaiczne wytwarzają prąd stały, czyli taki, w którym energia płynie w jednym kierunku. Domowe gniazdka i sieć energetyczna w Polsce pracują na prądzie przemiennym, więc bez falownika energia z modułów PV nie byłaby bezpośrednio użyteczna dla większości urządzeń. To właśnie falownik bierze ten „surowy” prąd z paneli i zamienia go na przebieg zgodny z wymaganiami sieci.
W praktyce nie chodzi o prostą zamianę „plus na minus”. Urządzenie musi jeszcze dopasować napięcie, częstotliwość i kształt fali. Dlatego nowoczesny inwerter nie tylko przekształca energię, ale też pilnuje, aby prąd wychodzący z instalacji był zsynchronizowany z siecią i bezpieczny dla odbiorników. Jeśli ktoś chce rozumieć instalację PV na poziomie praktycznym, tu leży sedno całej sprawy.
Najprościej mówiąc: panele produkują energię, a falownik nadaje jej formę, z której może korzystać dom, sieć albo magazyn energii. Kiedy to rozumiesz, łatwiej przejść do tego, co dokładnie dzieje się w środku obudowy.
Co dzieje się wewnątrz urządzenia
Od środka falownik nie działa jednym „trikiem”, tylko kilkoma precyzyjnie zsynchronizowanymi etapami. To właśnie one odpowiadają za to, że z prądu stałego powstaje przebieg możliwie bliski sinusoidzie, czyli formie, jakiej oczekuje sieć elektroenergetyczna.
Najpierw stabilizacja napięcia
Na wejściu urządzenie zbiera energię z paneli, a następnie porządkuje ją w obwodzie pośrednim. W tym miejscu napięcie jest wygładzane i stabilizowane, żeby kolejne elementy mogły pracować w kontrolowanych warunkach. To ważne, bo produkcja z paneli nie jest stała: zmienia się wraz z chmurami, temperaturą i kątem padania światła.
Potem szybkie przełączanie tranzystorów
W kolejnym kroku falownik wykorzystuje tranzystory, które bardzo szybko przełączają kierunek przepływu energii. Właśnie to szybkie „przełączanie” tworzy z prądu stałego przebieg przypominający prąd przemienny. W nowoczesnych konstrukcjach robią to układy elektroniczne sterowane cyfrowo, a nie żadne mechaniczne elementy.
Na końcu filtr i synchronizacja
Surowy przebieg z przełączania nie jest jeszcze idealną sinusoidą, więc urządzenie wygładza go filtrami i elektroniką sterującą. Dopiero wtedy energia może zostać oddana do instalacji domowej albo do sieci. Równocześnie falownik pilnuje częstotliwości i napięcia, żeby wszystko było zgodne z warunkami pracy sieci.
Przeczytaj również: Jinko Tiger Neo 415W - Czy ten panel ma sens w Twojej PV?
MPPT wyciąga z paneli więcej, niż widać na pierwszy rzut oka
Ważnym elementem jest MPPT, czyli układ śledzenia punktu mocy maksymalnej. To nie jest marketingowy dodatek, tylko mechanizm, który stale szuka takiego napięcia i natężenia, przy którym panele oddają najwięcej energii. Gdy nasłonecznienie spada lub rośnie temperatura modułów, MPPT koryguje pracę instalacji, zamiast trzymać ją na sztywno w jednym punkcie.
To właśnie te elementy decydują, że urządzenie nie tylko zmienia rodzaj prądu, ale też wyciska z paneli możliwie dużo w zmiennych warunkach. A skoro falownik robi tak dużo, naturalne jest pytanie, jakie jeszcze funkcje pełni poza samą konwersją.
Dlaczego falownik robi więcej niż tylko zamianę prądu
W praktyce falownik jest centrum zarządzania instalacją PV. Odpowiada nie tylko za przekształcanie energii, ale też za kontrolę pracy całego systemu, komunikację z użytkownikiem i bezpieczeństwo pracy z siecią.
- Synchronizuje instalację z siecią - dopasowuje napięcie i częstotliwość tak, by energia mogła być oddawana bez zakłóceń.
- Chroni przed pracą wyspową - gdy zaniknie zasilanie z sieci, on-gridowy falownik odłącza instalację, żeby nie zasilała „martwej” linii.
- Monitoruje produkcję - pokazuje uzysk, błędy, temperaturę i często historię pracy w aplikacji.
- Współpracuje z magazynem energii - w wersjach hybrydowych może kierować nadwyżki do baterii.
- Reaguje na warunki pracy - ogranicza moc, jeśli temperatura lub parametry wejściowe wychodzą poza bezpieczny zakres.
W domowej fotowoltaice to właśnie falownik daje najwięcej informacji o tym, czy instalacja działa prawidłowo, czy tylko „jakoś działa”. Dzięki temu łatwiej wykryć spadek wydajności, zacienienie albo awarię jednego z elementów. Przy wyborze najbardziej pomaga jednak spojrzenie na typ instalacji, bo tu różnice między konstrukcjami są naprawdę istotne.
Jakie są rodzaje falowników i kiedy który ma sens
Nie każdy inwerter sprawdzi się w tym samym układzie dachu i przy tym samym sposobie korzystania z energii. Z mojego punktu widzenia najczęstszy błąd polega na tym, że ktoś patrzy wyłącznie na moc nominalną, a pomija układ połaci, cień i plan na przyszły magazyn energii.
| Typ falownika | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Stringowy | Prosty dach, mało cienia, podobne warunki na panelach | Najczęściej najtańszy, prosty w serwisie, wysoka sprawność | Jeden słabszy panel potrafi obniżyć wynik całego stringu |
| Mikroinwerter | Dach wielopołaciowy, częściowe zacienienie, różne kierunki montażu | Optymalizacja na poziomie pojedynczego panelu, dobra praca przy cieniu | Zwykle droższy i bardziej rozbudowany w instalacji |
| Hybrydowy | Gdy planujesz magazyn energii albo chcesz go zostawić sobie na później | Łączy PV z baterią, daje większą elastyczność zarządzania energią | Droższy od prostych konstrukcji, wymaga dobrze przemyślanego projektu |
| Off-grid | Miejsca bez stabilnego dostępu do sieci, domki letniskowe, systemy autonomiczne | Niezależność od sieci, praca z akumulatorami | W typowym domu podłączonym do sieci zwykle nie jest pierwszym wyborem |
Jeśli dach jest prosty, stringowy falownik zwykle broni się najlepiej stosunkiem ceny do efektu. Gdy jednak masz cień od komina, lukarny albo panele skierowane w różne strony, mikroinwertery albo konfiguracja z większą liczbą MPPT potrafią realnie poprawić uzysk. Wersja hybrydowa ma sens wtedy, gdy od początku myślisz o autokonsumpcji i magazynie energii, a nie tylko o oddawaniu nadwyżek do sieci.
Taki dobór ma sens tylko wtedy, gdy nie ignorujesz warunków montażu i pracy w upale. To prowadzi do praktycznej części: jak wybrać urządzenie, żeby nie przepłacić i nie ograniczyć instalacji już na starcie.
Jak dobrać falownik do domowej instalacji
Dobry dobór nie zaczyna się od nazwy producenta, tylko od danych z projektu. Patrzę przede wszystkim na układ dachu, liczbę faz, przewidywane zacienienie, planowany magazyn energii i zakres napięć wejściowych. Dopiero potem ma sens porównywanie konkretnych modeli.
- Liczba faz - w domu z instalacją trójfazową najczęściej sens ma falownik 3-fazowy, bo lepiej rozkłada obciążenie.

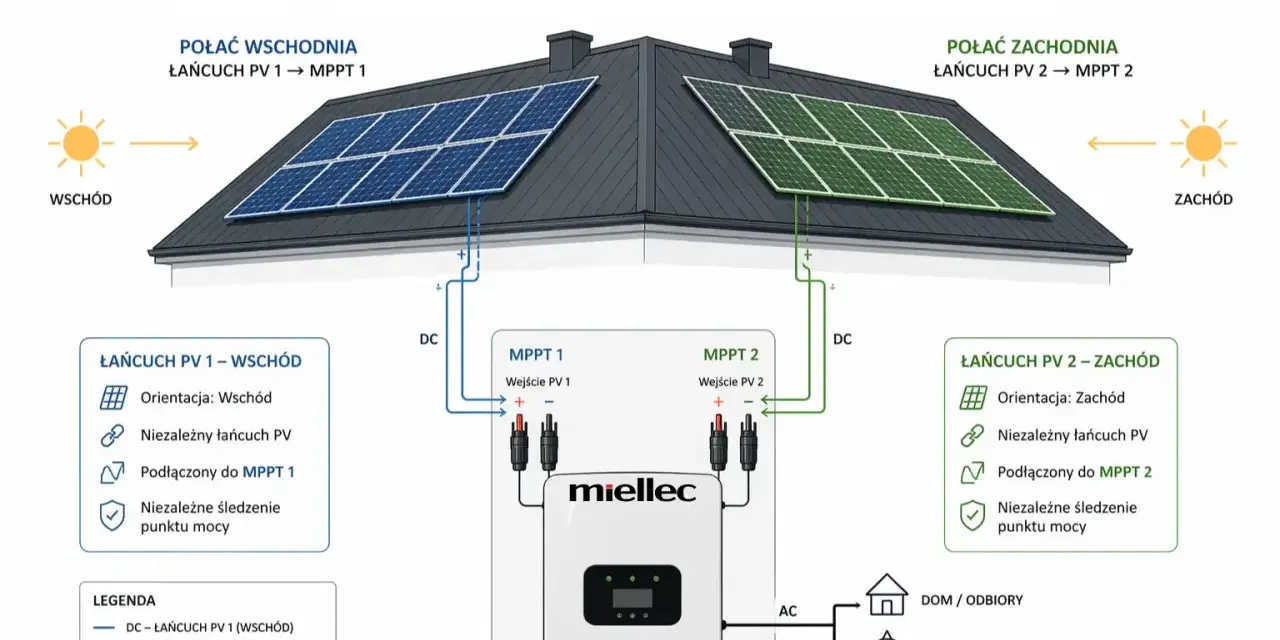

- Liczba MPPT - dwa lub więcej trackerów są bardzo przydatne, gdy połacie różnią się kierunkiem albo kątem nachylenia.
- Sprawność - dobre urządzenia zwykle przekraczają 97%, ale sama liczba w karcie katalogowej nie mówi jeszcze wszystkiego o pracy w realnych warunkach.
- Zakres napięcia wejściowego - musi pasować do liczby modułów w stringu, inaczej falownik nie wystartuje albo będzie pracował poza optymalnym punktem.
- Kompatybilność z baterią - jeśli planujesz magazyn energii, sprawdź obsługę baterii już na etapie projektu, nie po montażu.
- Monitoring i serwis - aplikacja jest wygodna, ale ważniejszy jest dostęp do aktualizacji, diagnozy i realnego wsparcia technicznego.
Warto też pamiętać o przewymiarowaniu po stronie DC, czyli sytuacji, w której moc paneli jest nieco większa niż moc falownika. To rozwiązanie bywa celowe i często poprawia roczny uzysk, ale jeśli przesadzisz, pojawi się tzw. clipping, czyli obcinanie szczytów produkcji w słoneczne południe. Krótko mówiąc: trochę zapasu ma sens, nadmiar już nie zawsze.
Jeśli chcesz ograniczyć ryzyko błędów, myśl nie tylko o mocy w kilowatach, lecz także o tym, jak dach zachowuje się w ciągu dnia. To właśnie tutaj najłatwiej odróżnić dobry projekt od pozornie podobnego, ale słabszego.
Najczęstsze błędy i ograniczenia, które obniżają uzysk
Falownik sam z siebie nie naprawi złego projektu. Jeśli instalacja ma źle dobrane stringi, przegrzewa się albo pracuje przy niekorzystnym zacienieniu, straty pojawią się niezależnie od marki urządzenia.
- Montaż w zbyt gorącym miejscu - np. na nie wentylowanym strychu. Temperatura obniża sprawność i przyspiesza zużycie elektroniki.
- Ignorowanie cienia - jeden zacieniony panel w stringu może zaniżyć wynik całego obwodu.
- Zbyt proste dopasowanie mocy - wybór „na oko” kończy się czasem zbyt małym zakresem pracy albo częstym obcinaniem produkcji.
- Brak miejsca na serwis - falownik powinien mieć dostęp do kontroli, wentylacji i ewentualnej wymiany.
- Zakładanie, że sprawność zawsze jest taka sama - w praktyce zależy ona od obciążenia, temperatury i warunków pracy.
- Pomijanie wymagań sieci - urządzenie musi być zgodne z parametrami instalacji elektrycznej i odpowiednimi normami.
Najbardziej zdradliwe jest przekonanie, że falownik „załatwi wszystko”. Nie załatwi, jeśli projekt jest słaby. To urządzenie ma ogromny wpływ na finalny efekt, ale działa dobrze tylko wtedy, gdy dach, moduły i okablowanie zostały sensownie zestawione. Z tych punktów najczęściej robi się różnica między instalacją poprawną a taką, która tylko działa.
Co jeszcze pomaga falownikowi pracować dłużej i stabilniej
Jeżeli mam wskazać trzy rzeczy, które w praktyce najbardziej pomagają, stawiam na temperaturę, wentylację i monitoring. Falownik lubi chłodne, przewiewne miejsce, bo wtedy elektronika pracuje w lepszych warunkach i rzadziej wchodzi w ograniczanie mocy.
Druga sprawa to regularna kontrola danych z aplikacji albo z licznika. Spadek produkcji bez oczywistej przyczyny, powtarzalne błędy czy dziwnie wysoka temperatura obudowy to sygnały, których nie warto ignorować. Trzecia rzecz to sensowny projekt kabli i stringów, bo nawet bardzo dobry inwerter nie odrobi błędów po stronie DC.
Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie ona taka: falownik nie jest dodatkiem do fotowoltaiki, tylko jej centrum sterowania. To od niego zależy, czy energia z paneli zostanie zamieniona w stabilny, bezpieczny i naprawdę użyteczny prąd dla domu.
