Poprawne zaciskanie złączy MC4 decyduje nie tylko o tym, czy przewód da się wpiąć do panelu, ale przede wszystkim o tym, czy połączenie wytrzyma lata pracy na dachu, w upale, wilgoci i mrozie. To jeden z tych detali w fotowoltaice, który bywa lekceważony, a później robi różnicę między stabilną instalacją a źródłem strat i awarii. Poniżej pokazuję, jak podejść do tego praktycznie: jakie narzędzia dobrać, jak wykonać zacisk krok po kroku i na co uważać, żeby nie poprawiać wszystkiego po kilku tygodniach.
Najpierw zgoda między elementami, potem precyzyjny zacisk i szybka kontrola jakości
- Dobierz styk do przekroju przewodu i jego średnicy zewnętrznej, a nie tylko do napisu „MC4”.
- Używaj linki PV z wielodrutową żyłą, najlepiej klasy 5, bo to standard dla takich połączeń.
- Odizoluj kabel na właściwą długość, zwykle 6–7,5 mm albo 8,5–10 mm, zależnie od wersji styku.
- Dedykowana zaciskarka z locatorem daje bezpieczniejszy wynik niż uniwersalne szczypce.
- Nie mieszaj elementów różnych producentów, nawet jeśli pasują mechanicznie.
- Po montażu zrób test pociągowy i sprawdź ciągłość oraz biegunowość przewodu.
Czym w praktyce jest zaciskanie złączy MC4
W uproszczeniu chodzi o trwałe połączenie żyły przewodu solarnego z metalowym stykiem wewnątrz złącza. W praktyce to nie jest zwykłe „ściśnięcie kabelka”, tylko precyzyjny proces, w którym liczy się profil zacisku, długość odizolowania i zgodność wszystkich elementów zestawu. Dobrze wykonany zacisk ma niski opór, nie grzeje się pod obciążeniem i zachowuje szczelność całego połączenia.
Tu łatwo o pierwszy błąd: nie każdy element nazwany MC4 wygląda i pracuje tak samo. W rodzinie tych złączy spotyka się różne warianty styków i różne rozwiązania montażowe, więc nie warto zakładać, że jeden uniwersalny sposób pasuje do wszystkiego. Ja zaczynam zawsze od sprawdzenia, czy przewód, styk i obudowa są z jednej, zgodnej ze sobą grupy, bo to oszczędza czas i nerwy już na starcie.
To ważne także dlatego, że na dachu połączenie pracuje w trudniejszych warunkach niż większość domowej elektryki. Temperatury, promieniowanie UV i wilgoć szybko obnażają słaby zacisk, więc tu nie ma miejsca na przypadkowość. Zanim więc chwycisz za narzędzie, trzeba dobrze dobrać materiały, bo właśnie od tego zaczyna się cały proces.
Jakie narzędzia i przewody przygotować przed pracą
W praktyce najwięcej problemów zaczyna się nie przy samym zaciskaniu, tylko przy doborze elementów. Do pracy potrzebujesz przewodu fotowoltaicznego, odpowiedniego styku, zaciskarki z właściwą matrycą, ściągaczki z ogranicznikiem długości i, najlepiej, prostego miernika do sprawdzenia gotowego odcinka. Jeśli chcesz zrobić to dobrze za pierwszym razem, nie warto oszczędzać na narzędziu, które ma decydować o jakości połączenia na lata.
| Element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| Przewód PV | Przenosi prąd w stringu lub od panelu do rozdziału | Wybierz linkę, nie drut; sprawdź przekrój i odporność na UV |
| Styk MC4 | Tworzy właściwe połączenie elektryczne | Dobierz go do konkretnego przekroju, zwykle 2,5, 4, 6 lub w niektórych wersjach 10 mm² |

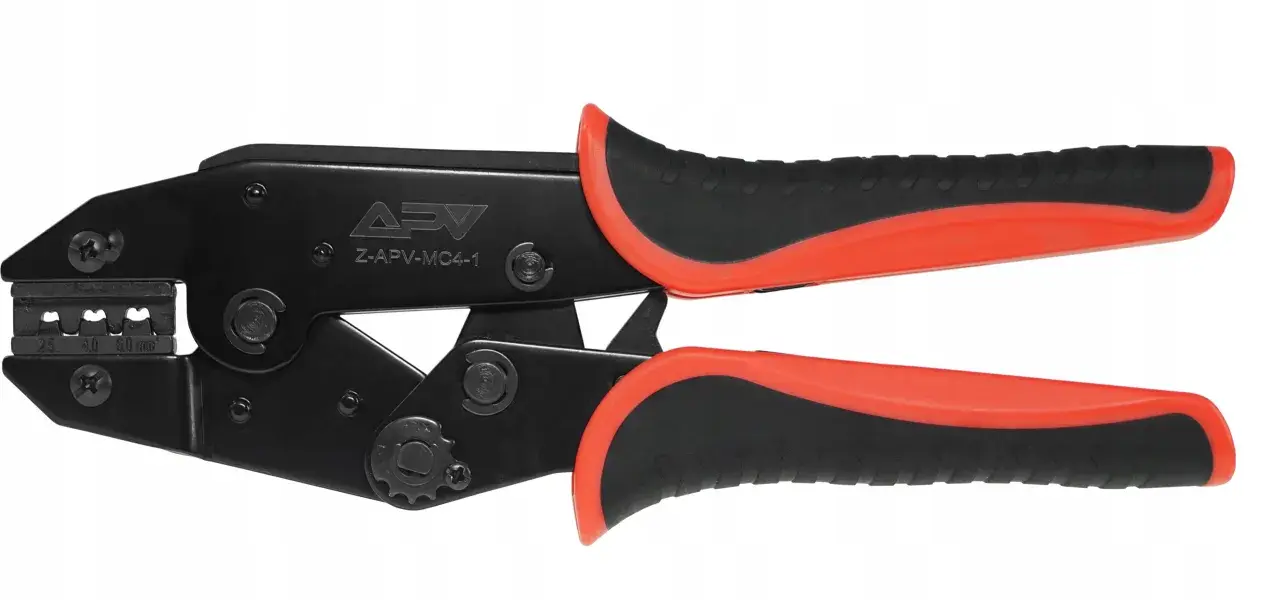

| Zaciskarka | Nadaje właściwy profil połączeniu | Powinna mieć dedykowany profil i locator, a nie tylko „mocne szczęki” |
| Ściągaczka | Usuń izolację bez uszkadzania żyły | Odizolowanie ma być równe, bez naciętych drucików |
| Klucz do złącza | Pomaga skręcić obudowę i rozłączyć wtyk | Nie dokręcaj na siłę, bo łatwo uszkodzić plastik lub uszczelnienie |
Jeśli patrzę na realne instalacje, to najczęściej spotykam przewody 4 i 6 mm². To rozsądny punkt wyjścia dla domowej fotowoltaiki, ale ostateczny wybór musi zgadzać się z konkretnym stykiem i zewnętrzną średnicą kabla. W praktyce nie wolno dobierać wszystkiego „na oko”, bo nawet poprawny przekrój może nie pasować do danego korpusu złącza.
Jest też druga droga: gotowe przewody zakończone złączami albo rozwiązania bez klasycznego zacisku. To ma sens, gdy robisz małą instalację, nie masz właściwej zaciskarki albo po prostu chcesz ograniczyć ryzyko błędu. Jeśli jednak montujesz standardowe przewody na miejscu, dedykowane narzędzia są po prostu bezpieczniejsze i bardziej przewidywalne.
Gdy materiały są już dobrane, sam montaż staje się prostszy, a najwięcej znaczą precyzja i kolejność działań.
Jak zaciśnąć złącze MC4 krok po kroku
- Sprawdź zgodność części. Zanim cokolwiek przytniesz, upewnij się, że styk pasuje do przekroju przewodu, a obudowa należy do tej samej rodziny złączy. To moment, w którym najłatwiej uniknąć późniejszych poprawek.
- Odetnij przewód prosto i równo. Krzywy koniec utrudnia późniejsze wsunięcie żyły do styku i pogarsza kontrolę nad długością odizolowania.
- Odizoluj właściwy odcinek. Dla wielu wersji kontaktów długość wynosi 6–7,5 mm, a dla części wariantów 8,5–10 mm. Nie zgaduj tej wartości, tylko dopasuj ją do konkretnego styku.
- Nie uszkadzaj drucików. Jeśli choć część żyłki została przecięta przy ściąganiu izolacji, połączenie traci na jakości i nośności prądowej.
- Wsuń przewód do styku do oporu. Żyły powinny dojść do miejsca przewidzianego przez locator, a izolacja ma zostać zatrzymana w odpowiedniej odległości.
- Zaciśnij jednym pełnym ruchem. Nie „dogniataj” zacisku na raty. Właściwy profil ma być symetryczny, a metal nie może być zdeformowany.
- Wsuń kontakt w obudowę. Zazwyczaj powinieneś usłyszeć wyraźne kliknięcie. To sygnał, że metalowy styk siedzi poprawnie w izolatorze.
- Sprawdź połączenie ręcznie. Delikatne pociągnięcie za kabel nie powinno niczego ruszyć. To prosty test, który od razu odsiewa słabe wykonanie.
Po poprawnym zaciśnięciu końcówka przewodu ma wyglądać schludnie, bez rozjechanych drucików i bez śladu „zgniecenia” na boki. W dobrze wykonanym połączeniu część włókien bywa lekko widoczna po stronie styku i to nie jest błąd, tylko naturalny efekt prawidłowego osadzenia żyły. Gdy ten etap jest zrobiony dobrze, ryzyko problemów drastycznie spada, ale nadal warto znać typowe potknięcia.
Najczęstsze błędy przy zacisku i ich skutki
Najgorsze w błędach przy MC4 jest to, że część z nich nie widać od razu. Połączenie może wyglądać przyzwoicie, a dopiero po czasie zaczyna się grzać, tracić kontakt albo przepuszczać wilgoć. To właśnie dlatego traktuję kontrolę jakości jako obowiązkową część montażu, a nie jako opcję „jeśli zostanie czas”.
| Objaw | Najbardziej prawdopodobna przyczyna | Ryzyko |
|---|---|---|
| Styk rusza się po lekkim pociągnięciu | Zbyt słabe zaciśnięcie albo zła długość odizolowania | Grzanie, spadek mocy, niestabilna praca stringu |
| Widoczne przecięte druciki | Źle ustawiona ściągaczka lub zbyt agresywne cięcie | Mniejsza trwałość i wyższy opór |
| Złącze ciężko się składa | Niepasujące elementy albo uszkodzony korpus | Problemy z blokadą i szczelnością |
| Po czasie pojawia się przebarwienie lub topienie plastiku | Luz na styku, słaby kontakt, mieszanie niezgodnych komponentów | Przegrzewanie, łuk elektryczny, uszkodzenie złącza |
Jednym z najczęstszych błędów jest też łączenie elementów, które mechanicznie wydają się pasować, ale nie są z tej samej rodziny producenta. To kuszące, bo na pierwszy rzut oka wszystko wygląda podobnie, jednak w praktyce takie zestawienie potrafi dać nieprzewidywalny efekt po kilku miesiącach pracy. Dla mnie to prosta zasada: jeśli nie mam pewności co do zgodności, nie składam takiego połączenia.
Drugi typowy problem to zbytnie zaufanie do samego wyglądu końcówki. Estetyczny zacisk nie zawsze oznacza dobry zacisk, dlatego trzeba połączyć oględziny z testem mechanicznym i pomiarem. To prowadzi już do ostatniego etapu, czyli sprawdzenia gotowego przewodu i decyzji, czy montaż rzeczywiście warto robić samemu.
Jak sprawdzić gotowy przewód i kiedy lepiej zlecić montaż
Po zaciśnięciu zawsze robię trzy proste kontrole. Najpierw patrzę, czy styk siedzi równo i nic nie wystaje spod obudowy. Potem wykonuję delikatny test pociągowy, a na końcu sprawdzam ciągłość i biegunowość miernikiem. To zajmuje chwilę, ale pozwala wyłapać większość błędów zanim przewód trafi na dach albo do rozdzielnicy.
Jeśli połączenie ma pracować w stringu pod wyższym napięciem, nie ma miejsca na domysły. Jeden słaby styk potrafi zwiększyć opór, podnieść temperaturę i w najgorszym scenariuszu doprowadzić do awarii całego odcinka. Dlatego przy montażu własnym sens ma tylko wtedy, gdy masz właściwe narzędzia, zgodne komponenty i chęć zrobienia testu końcowego, a nie tylko „złożenia wtyczki”.
W kilku sytuacjach lepiej od razu zlecić to instalatorowi albo kupić gotowe przewody. Tak będzie rozsądniej, jeśli nie masz dedykowanej zaciskarki, nie znasz dokładnego typu styku, elementy pochodzą z różnych źródeł albo po prostu naprawiasz instalację w miejscu, do którego trudno wracać. W małej instalacji domowej takie podejście często oszczędza więcej niż samodzielna próba na siłę.
Jeśli chcesz uprościć sobie życie, możesz też wybrać przewody zakończone fabrycznie albo rozwiązania bez klasycznego zacisku, ale wtedy nadal trzeba dopilnować zgodności całego systemu. Sam fakt, że coś „pasuje do MC4”, nie zastępuje poprawnego doboru i montażu.
Dlaczego poprawny zacisk chroni całą instalację przez lata
W fotowoltaice najlepsze złącze to takie, o którym później nie trzeba pamiętać. Nie grzeje się, nie luzuje, nie łapie wilgoci i nie wymaga ciągłych poprawek. Dobrze zrobiony zacisk ogranicza straty energii, zmniejsza ryzyko awarii i ułatwia serwis całego systemu, co w dłuższym okresie przekłada się na realny spokój.
Gdybym miał wskazać jeden detal, który odróżnia solidny montaż od przypadkowego, byłaby to właśnie jakość połączenia na końcu przewodu. To mały element, ale pracuje w miejscu, gdzie błędy szybko się kumulują. Jeśli chcesz, żeby instalacja PV działała bezpiecznie i przewidywalnie, warto poświęcić temu etapowi więcej uwagi niż sugeruje jego rozmiar.
W praktyce najrozsądniej jest zacząć od zgodnych elementów, użyć właściwego narzędzia, odizolować kabel na odpowiednią długość i na końcu wykonać szybki test mechaniczny oraz pomiarowy. To prosty zestaw zasad, który daje lepszy efekt niż jakiekolwiek „triki” montażowe.
