W dobrze zaprojektowanej instalacji z pompą ciepła o komforcie decyduje nie tylko sama jednostka zewnętrzna, ale też sposób, w jaki ciepło trafia do ogrzewania i ciepłej wody użytkowej. Hydrobox porządkuje ten fragment układu: łączy hydraulikę, automatykę i zabezpieczenia w jednym kompaktowym module.
W tym tekście wyjaśniam, czym taki moduł jest w praktyce, kiedy rzeczywiście ułatwia montaż, co powinno się w nim znaleźć i na co uważać przy wyborze. To ważne, bo w pompach ciepła detale instalacyjne często decydują o stabilnej pracy bardziej niż marketingowa nazwa urządzenia.
Najważniejsze rzeczy, które warto wiedzieć o module hydraulicznym
- To element, który spina pompę ciepła z instalacją grzewczą, zasobnikiem CWU i często z buforem.
- Najczęściej spotkasz go w układach monoblok, ale nazwa bywa używana też szerzej przez różnych producentów.
- Nie podnosi sam z siebie sprawności sprężarki, ale poprawia porządek hydrauliczny, bezpieczeństwo i serwisowalność.
- W środku zwykle znajdują się zawór 3-drogowy, pompa obiegowa, filtr, odpowietrznik i grzałka awaryjna.
- Największy sens ma tam, gdzie liczy się szybki montaż, mało miejsca i dobrze sterowane przełączanie między CO a CWU.
- Przy wyborze trzeba patrzeć nie tylko na moc, ale też na układ instalacji, automatykę i warunki serwisowe.
Jak hydrobox porządkuje pracę pompy ciepła
Najkrócej: to serce wodnej części układu, a nie osobny gadżet. W praktyce taki moduł zbiera w jednym miejscu to, co w tradycyjnej instalacji musiałoby być rozproszone po kilku elementach: sterowanie przepływem, zabezpieczenia, armaturę i zwykle część automatyki.

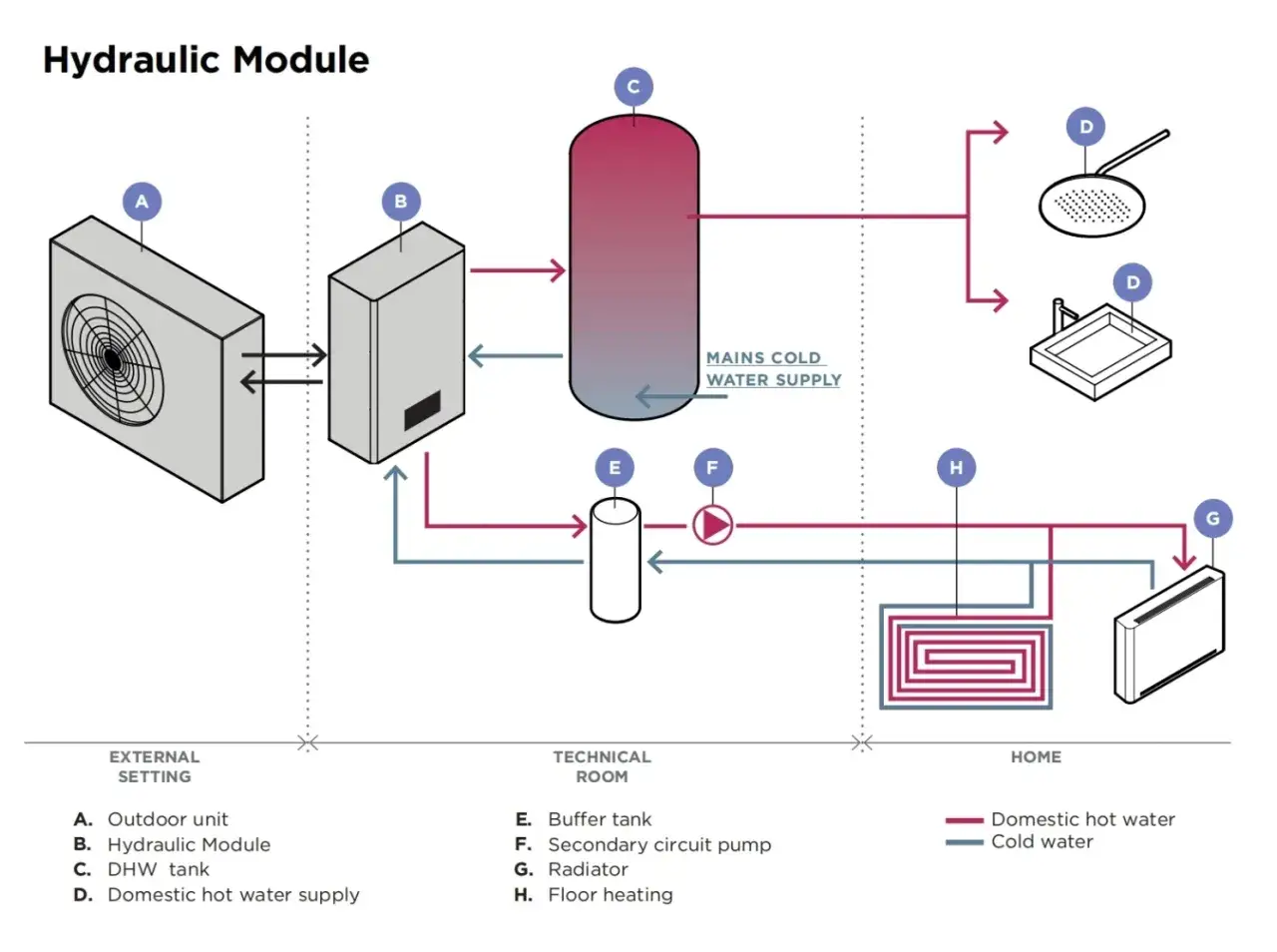

W systemach monoblok ma to szczególne znaczenie, bo jednostka zewnętrzna pracuje na obiegu wodnym, a nie na czynniku chłodniczym prowadzonym do domu. Moduł wewnętrzny przejmuje więc zadanie przekazania ciepła do instalacji centralnego ogrzewania i do zasobnika ciepłej wody. Z mojego punktu widzenia to właśnie ten porządek hydrauliczny najczęściej robi różnicę między instalacją „działającą” a instalacją, która działa stabilnie, cicho i bez ciągłych korekt.
W praktyce nie chodzi o zwiększanie mocy samej pompy, tylko o to, żeby energia była rozsądnie rozdzielona. Zawór 3-drogowy przełącza przepływ między ogrzewaniem a CWU, pompa obiegowa utrzymuje wymagany ruch wody, a zabezpieczenia pilnują, żeby układ nie łapał błędów przy spadku ciśnienia, zapowietrzeniu albo zabrudzeniu instalacji.
To także miejsce, w którym różnice między producentami są naprawdę duże. Jedni traktują ten element jako pełną jednostkę wewnętrzną, inni jako kompaktową szafę hydrauliczną, a jeszcze inni jako zestaw wspierający współpracę z buforem i zasobnikiem. Dlatego nie patrzę na nazwę, tylko na funkcję i zawartość. Dalej rozkładam to na części pierwsze, bo właśnie tam kryje się najwięcej praktyki.

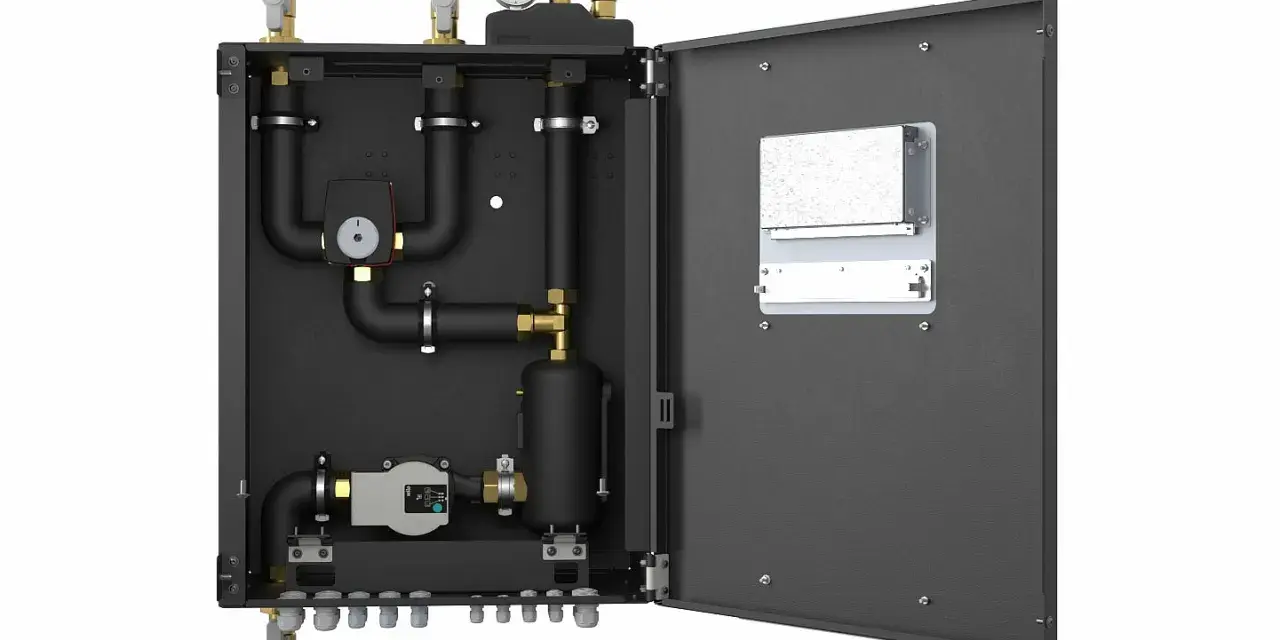

Co zwykle kryje się w środku takiego modułu
Jeśli ktoś kupuje taki element „w ciemno”, najczęściej patrzy tylko na moc. To błąd. Dla instalacji równie ważne są podzespoły, które odpowiadają za przepływ, przełączanie obiegów i ochronę przed awarią. Poniżej pokazuję, co zwykle ma największe znaczenie.
| Element | Po co jest | Dlaczego ma znaczenie |
|---|---|---|
| Zawór 3-drogowy | Przełącza przepływ między CO i CWU | Decyduje, czy ciepło trafia do ogrzewania, czy do zbiornika ciepłej wody |
| Pompa obiegowa | Wymusza ruch wody w instalacji | Pomaga utrzymać stabilny przepływ i poprawną pracę układu |
| Filtr magnetyczny | Wyłapuje drobne zanieczyszczenia metaliczne | Chroni wymiennik i armaturę przed osadami oraz przyspieszonym zużyciem |
| Odpowietrznik | Usuwa powietrze z układu | Zmniejsza ryzyko hałasu, spadku wydajności i błędów pracy |
| Grzałka elektryczna | Wspiera ogrzewanie w szczycie lub awarii | To zabezpieczenie awaryjne, a nie główne źródło ciepła |
W części modeli dochodzi jeszcze naczynie przeponowe, czyli zbiornik kompensujący wzrost objętości wody podczas nagrzewania, oraz rozwiązania antyzamarzaniowe. W jednej z dokumentacji producentów spotkałem nawet wariant, który przy zaniku zasilania potrafi podtrzymać ochronę instalacji przez 24-48 godzin, ale taki czas zawsze zależy od temperatury i stanu zasilania awaryjnego. To pokazuje, że mówimy nie o jednym produkcie, tylko o rodzinie rozwiązań o różnym stopniu integracji.
Jeśli miałbym to streścić jednym zdaniem, powiedziałbym tak: im lepiej uporządkowany środek, tym mniej niespodzianek po uruchomieniu. A to prowadzi do pytania ważniejszego niż sama lista części: kiedy taki moduł ma realny sens, a kiedy jest tylko dodatkiem do faktury?
Gdzie ten moduł daje największy sens
Nie każda instalacja potrzebuje takiej samej konfiguracji. W prostym układzie bez bufora i bez rozbudowanej automatyki można obejść się bez części funkcji. Z kolei w domu z małą kotłownią, zasobnikiem CWU i buforem taki moduł potrafi oszczędzić sporo miejsca, czasu i nerwów.
| Scenariusz | Kiedy moduł pomaga | Kiedy bym się wstrzymał |
|---|---|---|
| Monoblok w małej kotłowni | Porządkuje hydraulikę i oszczędza miejsce | Jeśli nie ma miejsca serwisowego, nawet kompaktowy układ będzie kłopotliwy |
| Dom z buforem i zasobnikiem CWU | Ułatwia przełączanie obiegów i automatykę | Jeśli bufor i armatura są już dobrze zintegrowane, zysk może być niewielki |
| Prosta instalacja podłogowa | Stabilizuje przepływ i zabezpiecza obieg | Przy bardzo prostym układzie może być zbędnym wydatkiem |
| Modernizacja starej kotłowni | Pomaga uporządkować nową pompę ciepła z istniejącym osprzętem | Jeśli trzeba przebudować pół instalacji, lepiej policzyć cały projekt od zera |
W praktyce największą korzyść widzę tam, gdzie liczy się kilka rzeczy naraz: ograniczona przestrzeń, potrzeba szybkiego uruchomienia i chęć uniknięcia błędów montażowych. Wtedy gotowy, zintegrowany element ma sens, bo redukuje liczbę połączeń i upraszcza konfigurację.
Nie zawsze jednak chodzi o „więcej technologii”. Czasem rozsądniejszy jest prostszy układ, jeśli instalacja jest nieskomplikowana, a instalator ma miejsce i czas, by złożyć wszystko z osobnych komponentów. To dobry punkt wyjścia do wyboru konkretnego modelu, bo tu zaczynają się rzeczy naprawdę praktyczne.
Jak wybrać właściwy wariant do domu
Ja zaczynam od pytania, czego ten element ma pilnować w całym układzie. Inny moduł wybiera się do prostego ogrzewania podłogowego, inny do systemu z priorytetem CWU, a jeszcze inny do instalacji, która ma wspierać również chłodzenie. Sama moc pompy ciepła to za mało, żeby podjąć decyzję.| Kryterium | Na co patrzeć | Co to zmienia w praktyce |
|---|---|---|
| Typ pompy | Monoblok czy split | Od tego zależy sposób wpięcia modułu i zakres odpowiedzialności hydrauliki |
| Moc instalacji | Dobór do rzeczywistego zapotrzebowania domu | Za mały układ będzie pracował nerwowo, za duży podniesie koszt bez sensu |
| Grzałka awaryjna | 3, 6 lub 9 kW, zależnie od konstrukcji | To ważne przy dużych mrozach i jako zabezpieczenie pracy ciągłej |
| Obsługa CWU i bufora | Czy moduł przełącza obiegi zgodnie z projektem | Od tego zależy komfort i stabilność przygotowania ciepłej wody |
| Warunki montażowe | Wymiary, dostęp serwisowy, temperatura i wilgotność pomieszczenia | Ma to bezpośredni wpływ na trwałość i wygodę obsługi |
| Automatyka | Kompatybilność ze sterownikiem i czujnikami | Bez tego nawet dobry moduł będzie pracował „na pół gwizdka” |
Jeżeli miałbym wskazać jedną rzecz, której nie warto bagatelizować, to byłby to sposób współpracy z resztą instalacji. Dobrze dobrany moduł ma być częścią projektu, a nie osobnym zakupem doklejonym do kotłowni. W realnym domu liczy się to, czy urządzenie potrafi bez konfliktu obsłużyć podłogówkę, zasobnik i ewentualny bufor, a nie tylko to, że „pasuje do katalogu”.
Na tym etapie naturalnie pojawia się pytanie o montaż, bo nawet najlepszy element hydrauliczny nie wybacza byle jakiego wpięcia. Tu najwięcej rzeczy psuje się nie z powodu samego sprzętu, tylko przez pośpiech lub skróty instalacyjne.
Montaż bez błędów i rzeczy, które instalator sprawdza od razu
Moduł hydrauliczny powinien być montowany blisko pompy ciepła, w pomieszczeniu chronionym przed mrozem i nadmierną wilgocią. To nie jest ozdoba kotłowni, tylko element roboczy, który musi być dostępny do serwisu. Jeśli po roku trzeba rozbierać pół zabudowy, żeby dostać się do filtra albo zaworu, to znaczy, że projekt był zrobiony pod wygląd, a nie pod eksploatację.
Najczęstszy błąd, jaki widzę w źle przemyślanych instalacjach, to traktowanie tego modułu jak zwykłej skrzynki do podłączenia dwóch rur. Tymczasem tu liczy się trasa przewodów, długość odcinków, poprawne oznaczenie zasilania, sensowny układ zaworów i możliwość szybkiego odpowietrzenia układu po uruchomieniu.
- Za długie połączenia między jednostką a modułem zwiększają straty i komplikują odpowietrzanie.
- Brak filtra magnetycznego albo złe umieszczenie go w obiegu skraca życie wymiennika.
- Pomieszczenie wilgotne lub narażone na spadki temperatury pogarsza warunki pracy i obsługi.
- Złe ustawienie priorytetu CWU powoduje niepotrzebne „przepychanie się” obiegów.
- Pominięcie zasilania awaryjnego tam, gdzie projekt zakłada ochronę antyzamarzaniową, osłabia całe zabezpieczenie.
W dokumentacjach producentów pojawiają się też rozwiązania z podtrzymaniem pracy przy zaniku zasilania. To wygodne, ale tylko wtedy, gdy projekt przewiduje faktyczny scenariusz awarii i ktoś potrafi to później obsłużyć. Nie traktowałbym tego jako marketingowej ciekawostki, tylko jako zabezpieczenie, które ma sens w dobrze opisanym układzie.
Właśnie dlatego montaż trzeba zostawić osobie, która rozumie nie tylko elektrykę i hydraulikę, ale też logikę pracy pompy ciepła. Kiedy to jest zrobione dobrze, zyskuje nie tylko instalator, ale też użytkownik, bo układ wymaga mniej poprawek i rzadziej zaskakuje zimą. A skoro mowa o kosztach, przechodzę do pytania, które prawie zawsze pada po wycenie: ile to wszystko właściwie kosztuje.
Ile kosztuje i kiedy naprawdę się opłaca
Sam moduł hydrauliczny nie jest najdroższą częścią inwestycji, ale też nie jest zakupem symbolicznym. W jednej z aktualnych polskich ofert detalicznych widzę cenę 4 399,64 zł za moduł do pomp monoblokowych. To daje punkt odniesienia, ale nie mówi jeszcze nic o całym koszcie inwestycji, bo do tego dochodzi montaż, armatura, uruchomienie, ewentualny bufor oraz zasobnik CWU.
Najbardziej opłaca się tam, gdzie kompaktowe rozwiązanie skraca robociznę, ogranicza liczbę połączeń i zmniejsza ryzyko późniejszych poprawek. Z mojego punktu widzenia to jest główna oszczędność: nie tylko na materiale, ale przede wszystkim na czasie i liczbie miejsc, w których coś może pójść nie tak. Jeśli instalacja jest skomplikowana, moduł często porządkuje ją lepiej niż zestaw składany z osobnych elementów.
Trzeba jednak uczciwie powiedzieć, kiedy ta inwestycja nie ma sensu. Jeśli dom ma prosty układ, dużo miejsca na armaturę i instalator i tak musi budować wszystko od podstaw, gotowy moduł może okazać się po prostu droższym skrótem. Dlatego nie kupowałbym go „na zapas” ani tylko dlatego, że brzmi nowocześnie.
W praktyce opłacalność zależy więc nie od samej ceny urządzenia, ale od całego scenariusza: typu pompy, liczby obiegów, dostępnego miejsca, jakości projektu i tego, czy zależy Ci bardziej na maksymalnej prostocie montażu, czy na najniższym koszcie startowym. To prowadzi już do ostatniego kroku, czyli szybkiej listy kontrolnej przed zamówieniem.
Co sprawdzam przed zamówieniem zestawu do swojej instalacji
Zanim złożę zamówienie, chcę mieć odpowiedź na kilka prostych pytań. Nie dlatego, że lubię komplikować decyzję, tylko dlatego, że później to właśnie te detale decydują o bezproblemowej pracy całego układu.
- Czy instalacja jest monoblokiem, czy split i jak wygląda obieg wody między elementami?
- Czy w domu jest miejsce na moduł, bufor i zasobnik bez ściskania serwisu do minimum?
- Czy potrzebny jest priorytet CWU, czy ogrzewanie ma pracować bardziej równomiernie?
- Czy pomieszczenie jest suche, ciepłe i dostępne po montażu?
- Czy projekt przewiduje ochronę antyzamarzaniową i ewentualne podtrzymanie awaryjne?
- Czy instalator daje schemat hydrauliczny, elektryczny i listę elementów przed startem prac?
Jeśli na dwa lub trzy z tych pytań odpowiedź brzmi „nie wiem”, nie zamawiałbym sprzętu w ciemno. Najpierw warto dopiąć projekt, bo w pompach ciepła dobrze przemyślana hydraulika często daje więcej niż kolejny droższy element. I właśnie tak patrzę na ten temat: nie jako na modny dodatek, ale jako na praktyczny sposób uporządkowania całej instalacji grzewczej.
