W układzie z pompą ciepła jeden mały element potrafi zdecydować o komforcie całego domu: czy energia trafia na ogrzewanie, czy na przygotowanie ciepłej wody użytkowej. Zawór trójdrożny jest właśnie takim przełącznikiem hydraulicznym, a jego dobór i montaż wpływają na czas reakcji instalacji, stabilność pracy oraz wygodę użytkowników. Poniżej wyjaśniam, jak działa, kiedy jest potrzebny i na co patrzeć, żeby nie kupić niewłaściwej wersji.
Najważniejsze rzeczy, które warto wiedzieć od razu
- W pompach ciepła zawór trójdrożny najczęściej przełącza przepływ między ogrzewaniem a zasobnikiem c.w.u.
- To zwykle zawór przełączający, a nie mieszający, więc jego rola jest inna niż w podłogówce.
- Przy wyborze liczą się: średnica, Kvs, typ siłownika, czas przełączenia i zgodność ze sterownikiem.
- Źle dobrany albo odwrotnie podłączony zawór potrafi obniżyć komfort i podnieść koszty serwisu.
- Na polskim rynku ceny są bardzo różne: od ok. 350 zł do ponad 1700 zł, zależnie od marki i wersji.
Co robi zawór trójdrożny w instalacji z pompą ciepła
Najprościej ujmując, to element, który kieruje czynnikiem grzewczym do jednej z dwóch dróg. W praktyce nie „miesza” temperatur, tylko decyduje, gdzie w danym momencie popłynie ciepło: do obiegu ogrzewania albo do zasobnika ciepłej wody użytkowej. W typowej instalacji ma trzy króćce i współpracuje z siłownikiem, czyli napędem elektrycznym, który przestawia jego pozycję na polecenie sterownika.
W systemach z pompą ciepła najczęściej chodzi o priorytet c.w.u. Gdy zasobnik spada poniżej zadanej temperatury, automatyka na chwilę odcina ogrzewanie domu i przekierowuje energię do wężownicy zbiornika. W bardziej rozbudowanych układach ten sam typ zaworu bywa używany też do przełączania między ogrzewaniem, chłodzeniem, basenem albo innym obiegiem hydraulicznym. To właśnie dlatego jeden zawór może robić ogromną różnicę, mimo że sam wygląda niepozornie.
Ja patrzę na niego jak na logiczny „rozdzielacz decyzji” w całej instalacji. Kiedy wiadomo, co dokładnie ma przełączać, dużo łatwiej zrozumieć, dlaczego czasem sama pompa ciepła pracuje poprawnie, a komfort w domu i tak kuleje. Do tego prowadzi już proste pytanie: jak to przełączenie wygląda w praktyce?
Jak działa przełączanie między ogrzewaniem a ciepłą wodą
Mechanizm jest prosty, ale tylko wtedy, gdy cały układ został dobrze zaprojektowany. Sterownik pompy ciepła obserwuje temperaturę w zasobniku c.w.u. albo sygnał z czujnika i w odpowiednim momencie wysyła polecenie do siłownika zaworu. Ten przestawia wkładkę wewnątrz korpusu, a przepływ zostaje skierowany tam, gdzie akurat potrzebne jest ciepło.
- Sterownik wykrywa spadek temperatury w zasobniku albo potrzebę przełączenia obiegu.
- Podaje sygnał do siłownika zaworu.
- Zawór zmienia drogę przepływu i kieruje energię do wężownicy c.w.u. albo do obiegu grzewczego.
- Po osiągnięciu temperatury zadanej wraca do wcześniejszego położenia.
W instrukcji Panasonica taki zawór jest przewidziany jako obowiązkowy element przy podłączeniu zasobnika c.w.u., co dobrze pokazuje, że nie jest to ozdobny dodatek, tylko część logiki pracy układu. W praktyce istotny jest też czas przełączenia: im rozsądniej dobrany napęd, tym mniej nerwowych szarpnięć instalacji i mniejsze ryzyko, że użytkownik będzie odczuwał niepotrzebne przerwy w ogrzewaniu.
W dobrze zrobionym systemie krótkie przełączenie nie jest problemem. Problem zaczyna się wtedy, gdy zawór „szuka” pozycji, siłownik reaguje z opóźnieniem albo automatyka nie rozumie, co ma zrobić po nagrzaniu zasobnika. I tu łatwo pomylić go z zaworem mieszającym.

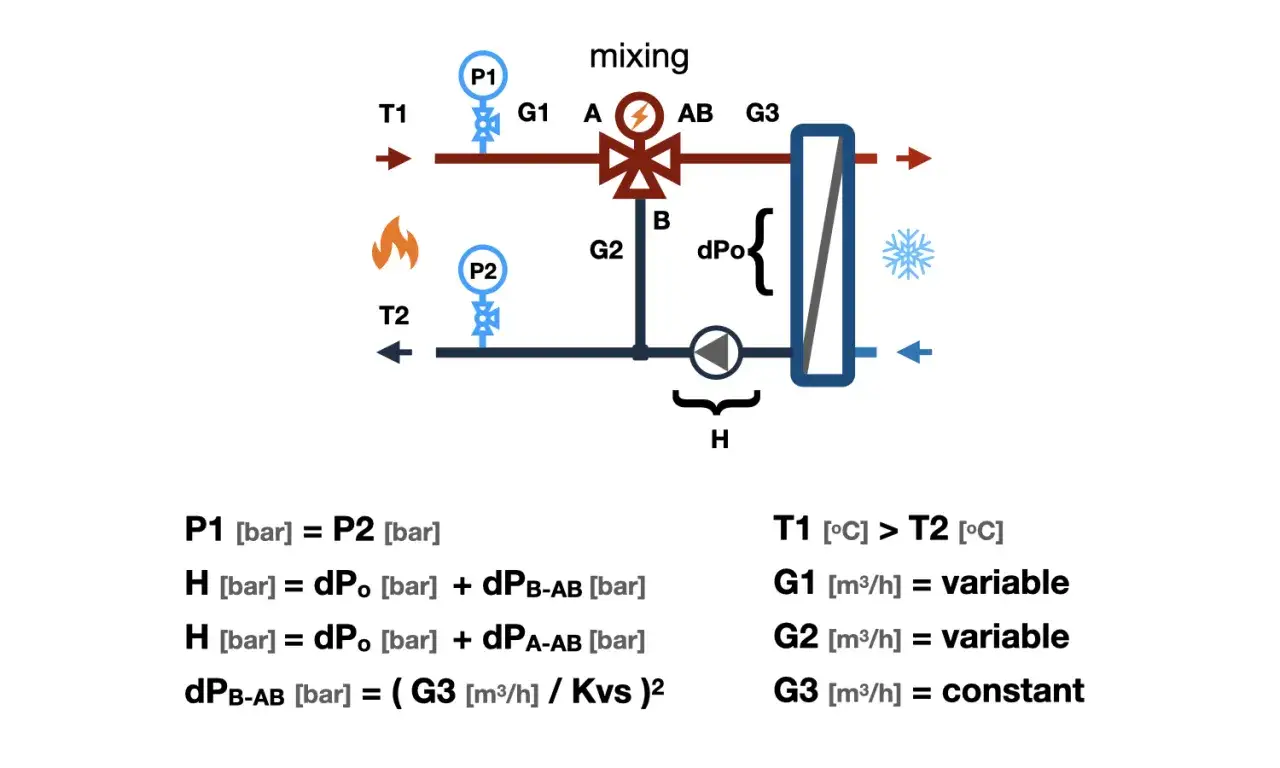

Nie myl zaworu przełączającego z mieszającym
To jedna z częstszych pomyłek przy zakupie. Zawór przełączający wysyła strumień do jednego z dwóch obiegów. Zawór mieszający łączy dwa strumienie tak, aby na wyjściu uzyskać określoną temperaturę. Brzmi podobnie, ale hydraulicznie to zupełnie inne zadania.
| Cecha | Zawór przełączający | Zawór mieszający |
|---|---|---|
| Główna rola | Kieruje przepływ do jednej z dwóch gałęzi | Miesza dwa strumienie w celu ustawienia temperatury |
| Typowe zastosowanie | C.w.u., basen, przełączanie między obiegami | Podłogówka, ochrona powrotu, stabilizacja temperatury |
| Efekt w instalacji | Albo grzeje dom, albo ładuje zasobnik | Utrzymuje zadaną temperaturę na wyjściu |
| Ryzyko błędnego wyboru | Brak poprawnego przełączania między obiegami | Zbyt wysoka lub zbyt niska temperatura na obiegu końcowym |
W pompach ciepła to rozróżnienie ma znaczenie większe, niż się wydaje. Jeśli kupi się niewłaściwy typ, układ może działać nielogicznie albo w ogóle nie osiągnąć oczekiwanego efektu. W mieszkaniach i domach jednorodzinnych, gdzie pompa ciepła współpracuje z zasobnikiem i ogrzewaniem podłogowym, zawór mieszający bywa potrzebny w innym miejscu instalacji, ale nie zastępuje funkcji przełączania. To prowadzi wprost do pytania: kiedy taki zawór jest w ogóle niezbędny, a kiedy można go pominąć?
Kiedy taki zawór jest potrzebny, a kiedy nie
Najczęściej potrzebujesz go wtedy, gdy pompa ciepła ma obsługiwać więcej niż jeden kierunek pracy. Dotyczy to przede wszystkim układów z osobnym zasobnikiem c.w.u., instalacji z priorytetem ciepłej wody, a także systemów, w których dochodzi obieg basenowy albo przełączenie między ogrzewaniem i chłodzeniem. W modernizacjach starych kotłowni ten element często pojawia się wtedy, gdy wcześniejsza hydraulika była oparta na zupełnie innej logice pracy.
Bywają jednak instalacje, w których osobny zawór nie jest potrzebny, bo producent pompy ciepła zintegrował go w module wewnętrznym albo w zasobniku. W takich przypadkach dokładanie kolejnego elementu „na wszelki wypadek” zwykle tylko komplikuje układ. Jeśli instalacja ma jeden obieg grzewczy i nie obsługuje c.w.u. przez zewnętrzny zasobnik, dodatkowy zawór przełączający często nie wnosi nic praktycznego.
W praktyce patrzę więc nie na samą nazwę urządzenia, ale na logikę całego systemu. Jak pokazuje instrukcja Panasonica, w części układów zawór jest elementem przewidzianym przez producenta, a nie opcjonalnym dodatkiem. Właśnie dlatego najpierw sprawdzam schemat hydrauliczny, a dopiero potem wybieram konkretny model. Skoro już wiadomo, kiedy jest potrzebny, warto przejść do tego, jak dobrać właściwą wersję bez przepłacania.
Jak wybrać model do swojej instalacji
Ja zawsze zaczynam od trzech pytań: co ten zawór ma przełączać, jaki sygnał daje sterownik i jak duży jest przepływ w instalacji. Dopiero potem patrzę na markę i cenę. W przypadku pomp ciepła nie ma sensu oszczędzać na elemencie, który ma być zgodny z automatyką i pracować latami bez zacięć.
| Na co patrzeć | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Typ zaworu | Przełączający, nie mieszający | Inna funkcja hydrauliczna oznacza inny efekt pracy |
| Średnica | Najczęściej DN20 lub DN25 w domach jednorodzinnych | Zbyt mały zawór dusi przepływ, zbyt duży nie zawsze poprawia działanie |
| Kvs | Dobór do przepływu pompy i zasobnika | Za niski Kvs daje spadki ciśnienia, szumy i wolniejsze ładowanie c.w.u. |
| Siłownik | 2-punktowy albo 3-punktowy, 230 V lub 24 V | Musi pasować do sterownika i sposobu sterowania w danej pompie |
| Pozycja awaryjna | Powrót sprężynowy lub inne bezpieczne położenie | Ułatwia pracę układu po zaniku zasilania |
| Montaż | Łatwy dostęp serwisowy i zgodność portów | Błąd przy podłączeniu to jedna z najczęstszych przyczyn problemów |
W polskich sklepach i hurtowniach ceny są rozstrzelone bardziej, niż wielu osobom się wydaje. Proste zestawy z siłownikiem można znaleźć w okolicach 350-530 zł, lepsze markowe rozwiązania zwykle kosztują 850-1100 zł, a części OEM do konkretnych pomp potrafią dojść do 1700 zł i więcej. Taka różnica zwykle wynika nie tylko z marki, ale też z kompatybilności, jakości napędu i tego, czy zestaw jest przygotowany pod konkretny sterownik. Przy wyborze nie patrzę więc wyłącznie na cenę, bo oszczędność 200 zł potrafi się szybko zemścić w serwisie.
Jeśli instalacja ma działać bezproblemowo przez lata, lepiej dobrać zawór pod przepływ i automatykę niż zgadywać na podstawie samego gwintu. To właśnie błędy montażowe najczęściej pokazują, czy komponent był dobrany rozsądnie, czy tylko „pasował na papierze”.
Najczęstsze błędy montażowe, które psują pracę układu
W praktyce widzę kilka powtarzalnych problemów. Większość z nich nie wynika z awarii samego zaworu, tylko z błędnego montażu albo złej integracji z automatyką.
- Odwrotne podłączenie portów - zawór przełącza nie tam, gdzie trzeba, albo układ zachowuje się nielogicznie.
- Za mały Kvs - przepływ jest zdławiony, ładowanie zasobnika trwa zbyt długo, a instalacja może generować szumy.
- Zły sygnał sterujący - siłownik dostaje komendę niezgodną z logiką sterownika i zawór zostaje w położeniu pośrednim.
- Brak filtra lub słaba jakość wody - osady i magnetyt potrafią przyspieszyć zużycie wkładki lub napędu.
- Brak dostępu serwisowego - nawet drobna naprawa staje się potem niepotrzebnie droga i czasochłonna.
- Ignorowanie pozycji awaryjnej - po zaniku zasilania zawór może zatrzymać się w miejscu, które nie jest korzystne dla użytkownika.
Jeżeli układ po przełączeniu długo wraca do normalnej pracy albo c.w.u. nagrzewa się nierówno, najpierw sprawdzam logikę sterownika i siłownik, a dopiero później sam korpus zaworu. To oszczędza czas i nie prowadzi do wymiany dobrej części tylko dlatego, że gdzieś wcześniej popełniono prosty błąd. Kiedy te problemy są wyeliminowane, zaczyna być widać realną wartość dobrze dobranego elementu.
Dlaczego dobrze dobrany zawór poprawia komfort i serwis
Choć sam element jest mały, w praktyce wpływa na trzy rzeczy naraz: szybkość przygotowania c.w.u., stabilność ogrzewania i łatwość serwisowania całego układu. Dobrze dobrany zawór ogranicza zbędne przełączanie, poprawia logikę pracy pompy ciepła i pomaga uniknąć sytuacji, w której domownik zauważa tylko to, że „coś działa nierówno”.
Przy modernizacji domu traktuję ten element razem z automatyką, zasobnikiem i czujnikami, bo tylko wtedy system pracuje spójnie. Jeśli inwestycja jest prowadzona etapami albo ma być rozliczana w ramach dotacji, warto zadbać o zgodność z dokumentacją producenta i z projektem hydraulicznym. Właśnie w takich szczegółach najczęściej kryje się różnica między instalacją poprawną a instalacją naprawdę wygodną w codziennym użyciu.
