Łączenie paneli fotowoltaicznych decyduje nie tylko o uzysku, ale też o tym, czy falownik będzie pracował w bezpiecznym zakresie napięcia i prądu. W praktyce najwięcej zysku daje tu nie „magia” sprzętu, tylko rozsądny układ stringów, dobre dopasowanie parametrów i unikanie błędów, które potem trudno odkręcić. Ten tekst prowadzi przez najważniejsze decyzje: kiedy lepszy jest szereg, kiedy równoległe gałęzie, jak wpływają cień i różne połacie dachu oraz na co patrzeć przed uruchomieniem instalacji.
Najważniejsze zasady w kilku punktach
- W szeregu sumuje się napięcie, a w układzie równoległym sumuje się prąd.
- W jednym stringu najlepiej łączyć moduły o zbliżonych parametrach i podobnych warunkach pracy.
- Nie wolno ignorować Voc w niskiej temperaturze, bo zimą napięcie rośnie i może przekroczyć limit falownika.
- Cień na jednym module potrafi ograniczyć cały string, więc różne połacie dachu często lepiej rozdzielić.
- Przy kilku gałęziach równoległych rośnie znaczenie bezpieczników stringowych, złącz MC4 i poprawnego prowadzenia przewodów.
Co dzieje się z napięciem i prądem, gdy łączysz moduły

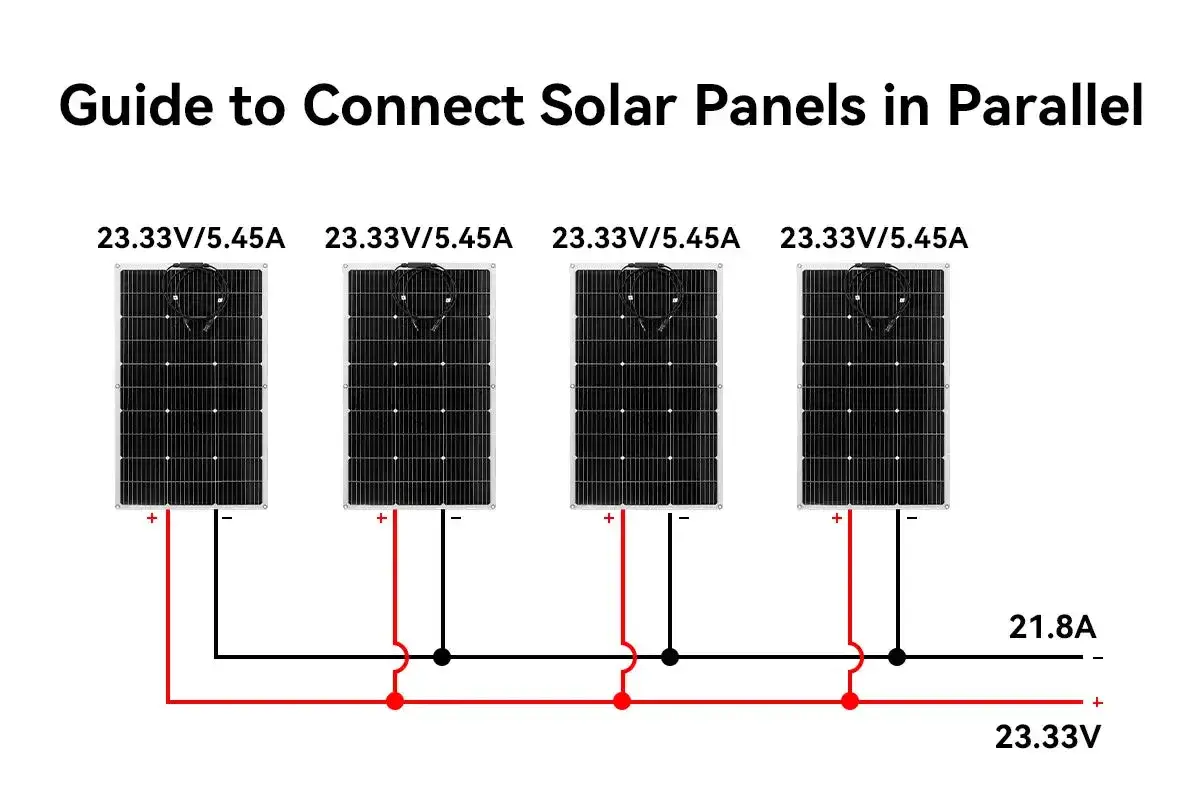

Przy projektowaniu instalacji PV patrzę przede wszystkim na dwa parametry: napięcie i prąd. W połączeniu szeregowym napięcia modułów się dodają, a prąd pozostaje taki jak w najsłabszym ogniwie łańcucha. W połączeniu równoległym dzieje się odwrotnie: prądy się sumują, a napięcie zostaje zbliżone do napięcia pojedynczego stringu.
To ma bardzo praktyczne skutki. Dłuższy string oznacza wyższe napięcie i zwykle mniejsze straty na kablach DC, ale jednocześnie wymaga pilnowania limitu maksymalnego napięcia wejściowego falownika. Z kolei układ równoległy pozwala rozdzielić prąd na kilka gałęzi, lecz szybciej zbliża się do limitów złączy, zabezpieczeń i wejść MPPT.
- String to szereg modułów połączonych w jeden obwód DC.
- MPPT to układ w falowniku, który szuka punktu największej mocy pracy instalacji.
- Voc oznacza napięcie obwodu otwartego i jest kluczowe przy obliczaniu bezpieczeństwa zimą.
- Imp i Vmp mówią o realnym punkcie pracy panelu, a nie o samym marketingowym „Wp”.
Jeśli te pojęcia są ustawione poprawnie, reszta projektu staje się prostsza. Następny krok to wybór układu, który naprawdę pasuje do dachu i falownika, a nie tylko wygląda dobrze na schemacie.
Szereg, równolegle czy układ mieszany
Przy doborze topologii nie trzymam się jednej zasady dla wszystkich dachów. Na jednej połaci z podobnym nasłonecznieniem najczęściej najlepiej sprawdza się string szeregowy. Gdy dach ma różne kierunki albo planujesz kilka niezależnych sekcji, rozsądniejszy bywa układ mieszany: osobne stringi na osobne wejścia MPPT, a dopiero potem ewentualne łączenie równoległe tam, gdzie pozwalają na to parametry urządzeń.
| Układ | Co się dzieje z parametrami | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Szeregowy | Napięcie rośnie, prąd zostaje wspólny | Jedna połać, podobne moduły, prosty układ | Limit napięcia falownika, wpływ cienia na cały string |
| Równoległy | Prąd rośnie, napięcie pozostaje podobne | Krótki tor kablowy, kilka gałęzi o podobnym napięciu | Większy prąd, zabezpieczenia, złącza i bezpieczniki |
| Mieszany | Najpierw budujesz stringi, potem łączysz je w gałęzie | Większe instalacje i dachy o kilku orientacjach | Dopasowanie prądów, napięć i dokładne policzenie limitów |
W praktyce układ mieszany daje największą elastyczność, ale wymaga też najwięcej dyscypliny projektowej. Jeśli w danym miejscu moduły pracują w innych warunkach niż obok siebie, nie upycham ich na siłę w jeden string, bo później taki kompromis odbija się na uzysku przez lata.
Kiedy wybór topologii jest już wstępnie jasny, trzeba sprawdzić, czy same moduły nadają się do wspólnej pracy w jednym obwodzie.
Jak dobrać moduły do jednego stringu
Przy łączeniu modułów PV najczęściej wygrywa prostota: ten sam model, zbliżona orientacja i podobne warunki nasłonecznienia. Nie patrzę wyłącznie na moc w watach szczytowych, bo dwa panele o identycznym Wp mogą mieć różne Vmp, Imp albo inne zachowanie w wyższej temperaturze. A to właśnie te różnice decydują o tym, czy string będzie pracował równo, czy zacznie się „dusić” na słabszym elemencie.
W kartach katalogowych sprawdzam zwykle pięć rzeczy:
- napięcie obwodu otwartego Voc,
- napięcie w punkcie mocy maksymalnej Vmp,
- prąd w punkcie mocy maksymalnej Imp,
- współczynnik temperaturowy Voc,
- maksymalny prąd zwrotny i dopuszczalne zabezpieczenie stringowe.
Najważniejszy błąd to liczenie stringu wyłącznie „na papierze letnim”. Zimą Voc rośnie, więc obliczenia trzeba robić dla najniższej spodziewanej temperatury pracy, a nie dla warunków STC z katalogu. To właśnie wtedy wychodzą na jaw instalacje, które latem działają poprawnie, a w mroźny, słoneczny poranek wychodzą poza zakres falownika.
Jeżeli moduły są wyraźnie różne, lepszym rozwiązaniem bywa osobny string albo osobny MPPT. Taki krok często daje więcej niż próba ratowania układu dodatkowymi przejściówkami czy „sprytnym” mieszaniem paneli.
Cień, różne połacie dachu i optymalizatory
Największy wróg źle dobranego stringu to cień, ale nie tylko ten oczywisty, od komina czy drzewa. Problemem bywa też różny kierunek połaci, inny kąt nachylenia, a nawet sezonowe zabrudzenie jednej części dachu. W układzie szeregowym wystarczy jeden słabszy moduł, żeby ograniczyć prąd całego łańcucha, więc instalacja zaczyna pracować jak najsłabszy element w szeregu.
Dlatego przy dachach wschód-zachód, przy lukarnach albo przy częściowym zacienieniu często sensowniejsze jest rozdzielenie sekcji na osobne wejścia MPPT. Optymalizatory i mikroinwertery też mają tu miejsce, ale nie traktuję ich jak cudownego lekarstwa. One pomagają, gdy instalacja jest trudna geometrycznie albo cień jest nie do uniknięcia, natomiast zwiększają koszt, liczbę elementów i wymagania montażowe.
Warto też pamiętać, że nawet system z optymalizacją nie zwalnia z dopasowania elektrycznego i mechanicznego. Producent nadal narzuca zasady kompatybilności, a ignorowanie ich zwykle kończy się stratą uzysku albo problemami z gwarancją. To już prowadzi prosto do kwestii samego montażu i zabezpieczeń, bo tu błędy są najdroższe.
Bezpieczny montaż krok po kroku
Sam schemat połączeń to dopiero połowa roboty. Drugą połową jest porządne wykonanie, bo luźne złącze, zły zacisk albo zbyt wysoki prąd na jednym wejściu potrafią zniszczyć nawet dobrze policzoną instalację. Ja zawsze przechodzę przez montaż w tej kolejności:
- Sprawdzam dane z kart katalogowych paneli i falownika, w tym limit napięcia, prądu i liczbę dopuszczalnych stringów.
- Układam przewody tak, żeby plus i minus biegły blisko siebie i nie tworzyły dużych pętli indukcyjnych.
- Kontroluję jakość zaciskania złączy MC4 i nie przekraczam dopuszczalnego prądu dla jednego połączenia.
- Dobieram bezpieczniki stringowe lub rozdzielnicę DC tam, gdzie równoległych gałęzi jest trzy i więcej albo gdzie wymaga tego dokumentacja modułów.
- Na końcu robię pomiary i sprawdzam polaryzację przed podaniem napięcia na falownik.
Jedna praktyczna rzecz, o której często się zapomina: złącza i przewody nie mogą być traktowane jako miejsce na oszczędność. Przy projektowaniu równoległych gałęzi pilnuję, by pojedyncza para MC4 nie była przeciążona nadmiernym prądem; w dokumentacjach producentów pojawia się limit 30 A na parę, więc warto trzymać się go z zapasem. Przy większej liczbie stringów rośnie też znaczenie bezpieczników, bo prąd wsteczny może uszkodzić słabszą gałąź.
Jeśli dodatkowo ktoś prowadzi przewody „na skróty” i robi z nich dużą pętlę, instalacja staje się bardziej podatna na przepięcia indukowane podczas burzy. To nie jest detal kosmetyczny, tylko realne ryzyko dla osprzętu DC i falownika.
Najczęstsze błędy, które obniżają uzysk albo robią problem bezpieczeństwa
W błędach przy projektowaniu i montażu najgorsze jest to, że część z nich nie wychodzi od razu. Instalacja działa, ale ciszej niż powinna, a rachunek za ten kompromis przychodzi po miesiącach albo latach. Najczęściej widzę pięć powtarzalnych potknięć:
- łączenie w jednym stringu modułów o wyraźnie różnych parametrach pracy,
- mieszanie połaci o innym kierunku i kącie bez osobnego MPPT,
- pomijanie wzrostu Voc w niskiej temperaturze,
- zbyt duży prąd na złączach i przewodach DC,
- niedbały montaż złączy, który kończy się grzaniem albo spadkiem styku.
Do tego dochodzi jeszcze jeden klasyczny błąd: wiara, że falownik „sam sobie poradzi”. Owszem, elektronika potrafi dużo, ale nie naprawi źle dobranego stringu, nie skoryguje dramatycznie różnych orientacji dachu i nie zlikwiduje problemu przekroczonego napięcia wejściowego.
Jeśli mam wskazać jedną rzecz, która najczęściej odróżnia dobrą instalację od przeciętnej, to jest nią właśnie porządek w detalach: dopasowane parametry, sensowna liczba stringów, poprawne zabezpieczenia i brak „wynalazków” na kablach. To już ostatni krok przed uruchomieniem instalacji, więc warto go wykonać bez pośpiechu.
Co sprawdzam przed uruchomieniem, żeby instalacja działała latami
Przed pierwszym podaniem napięcia robię szybki audyt projektu i montażu. Sprawdzam, czy suma Voc wszystkich modułów w stringu mieści się w limicie falownika z zapasem na mróz, czy prąd wejściowy nie przekracza dopuszczalnej wartości i czy zastosowane bezpieczniki oraz przewody mają odpowiedni margines. Dopiero potem patrzę na rzeczy mniej widowiskowe, ale równie ważne: jakość zacisków, oznaczenie obwodów, szczelność przejść dachowych i zgodność dokumentacji z tym, co faktycznie zmontowano na dachu.
W dobrze zaprojektowanej instalacji najczęściej najlepiej działa prosty układ: moduły o podobnych parametrach, osobne stringi dla różnych połaci i możliwie krótkie, przejrzyste trasy DC. Gdy dach jest bardziej skomplikowany, lepiej dołożyć niezależny tor pracy albo optymalizację niż liczyć, że jeden obwód „przełknie” wszystko bez strat. To właśnie taka decyzja na początku zwykle przesądza o tym, czy system będzie pracował stabilnie przez lata, czy będzie wymagał ciągłych korekt i tłumaczenia się z niższego uzysku.
