W instalacjach fotowoltaicznych najwięcej problemów rzadko robi sam moduł. Częściej zawodzi to, co łączy moduły, przewody i falownik: złącza, rozgałęzienia, bezpieczniki i osprzęt montażowy. Właśnie dlatego rozwiązania Stäubli warto oceniać nie jako „kolejną markę konektorów”, ale jako element wpływający na bezpieczeństwo, straty energii i bezawaryjność całego systemu.
Najważniejsze informacje o złączach PV tej marki
- Stäubli to szwajcarski producent obecny w fotowoltaice od 1996 roku i mocno kojarzony z rodziną złączy MC4.

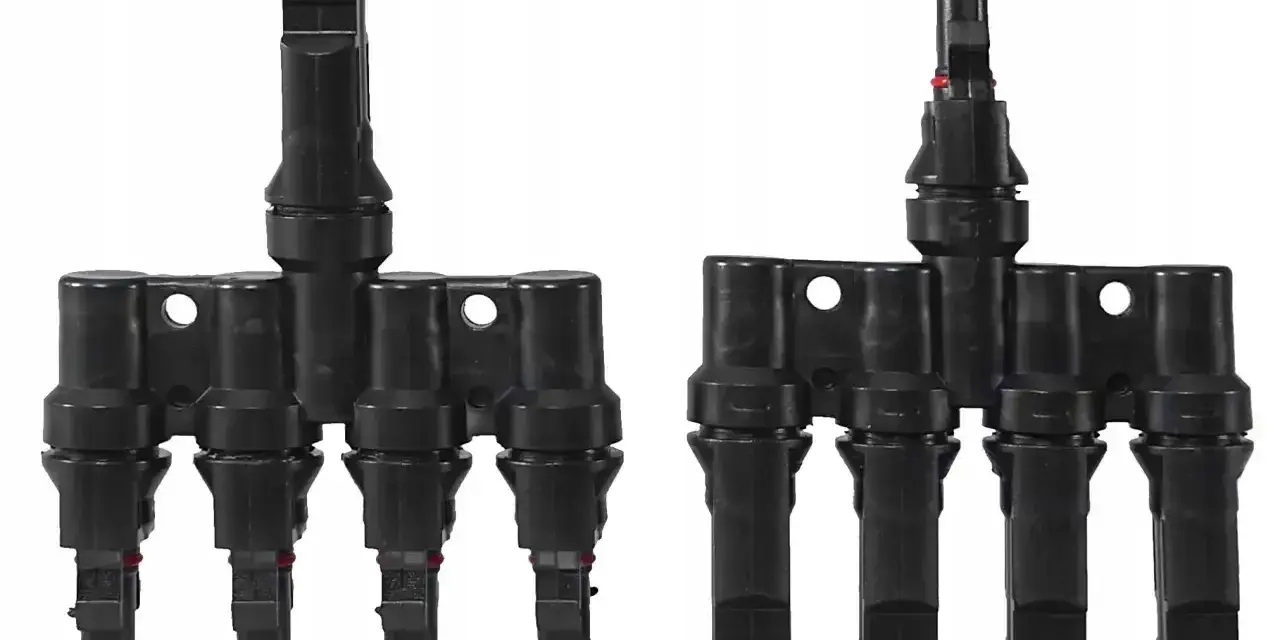

- W praktyce nie chodzi tylko o same wtyczki, ale też o panel receptacles, branch connectors, in-line fuses, przewody i narzędzia montażowe.
- Najbardziej znane warianty to Original MC4, MC4-Evo 2, MC4-Evo ready i MC4-Evo 2000.
- Wybór zależy od napięcia stringu, przekroju przewodu, środowiska pracy i wymagań serwisowych.
- Łączenie złączy różnych marek zwiększa ryzyko techniczne i prawne, nawet jeśli elementy wyglądają podobnie.
- W polskich instalacjach premium ma sens wtedy, gdy realnie poprawia bezpieczeństwo, a nie tylko podnosi cenę zakupu.
Czym są rozwiązania Stäubli w fotowoltaice i dlaczego mają znaczenie
Stäubli to szwajcarska firma działająca od 1892 roku, a w fotowoltaice obecna od 1996. To ważne, bo nie mówimy o dodatku do systemu, lecz o komponencie, który ma pracować w pełnym słońcu, przy wilgoci, zmianach temperatury i dużych prądach przez dziesięciolecia. Producent podaje, że jego złącza są dziś obecne przy ponad 1185 GW mocy PV na świecie, co dobrze pokazuje skalę tej specjalizacji.
W praktyce marka kojarzy się głównie z obszarem eBOS, czyli elektryczną częścią systemu poza samymi modułami: złączami DC, przewodami, bezpiecznikami, rozgałęzieniami i osprzętem przyłączeniowym. Ja patrzę na ten fragment instalacji bardzo prosto: jeśli tu pojawi się oszczędność kosztem jakości, to zwykle wraca ona w postaci spadków sprawności, serwisu albo ryzyka awarii.
To prowadzi do najważniejszego pytania: które rozwiązanie wybrać do konkretnego projektu.
Jak wygląda portfolio i co faktycznie wybiera instalator
W portfolio nie chodzi wyłącznie o samą wtyczkę. Są też gniazda panelowe, rozgałęźniki, bezpieczniki liniowe, przewody, narzędzia i akcesoria oraz rozwiązania do magazynów energii. Taki zestaw ma sens, bo instalator dostaje jedną rodzinę komponentów zamiast mieszać przypadkowe elementy.
| Rozwiązanie | Najlepsze zastosowanie | Co wyróżnia | Kiedy wybrać |
|---|---|---|---|
| Original MC4 | Standardowe instalacje dachowe i gruntowe | Benchmark dla złączy PV, niska rezystancja kontaktowa, sprawdzona stabilność pracy | Gdy chcesz pewnego, klasycznego rozwiązania bez eksperymentów |
| MC4-Evo 2 | Instalacje w trudniejszym środowisku | DC 1500 V, do 69 A, odporność na mgłę solną i amoniak | Gdy system pracuje w wysokiej temperaturze, wilgoci albo w pobliżu obiektów rolniczych |
| MC4-Evo ready | Prostszy i szybszy montaż | Wersja crimp-free, do 1500 V DC, do 30 A | Gdy liczy się uproszczenie pracy i ograniczenie liczby operacji montażowych |
| MC4-Evo 2000 | Nowe projekty o wyższym napięciu | Do 2000 V, certyfikacja dualna, przewody 4-10 mm² | Gdy projekt jest większy, bardziej wymagający i projektowany z myślą o wyższym napięciu |
Za tym wszystkim stoi technologia MULTILAM, czyli wielopunktowy styk z dociskiem sprężynującym. W praktyce chodzi o to, żeby kontakt elektryczny był stabilny, rezystancja niska, a ryzyko lokalnego grzania ograniczone. Brzmi technicznie, ale efekt jest prosty: mniej strat i mniej punktów, które mogą zamienić się w hotspot.
Warto też pamiętać, że MC4 to znak towarowy, a nie dowolna nazwa dla każdego podobnego konektora. To detal, ale bardzo ważny przy zakupie, bo podobne wizualnie złącza nie muszą mieć tych samych parametrów, tolerancji ani deklarowanej zgodności.
To już daje praktyczny obraz portfolio, ale jeszcze ważniejsze jest to, jak taki wybór przekłada się na bezpieczeństwo całego systemu.
Dlaczego złącze decyduje o bezpieczeństwie całej instalacji
W fotowoltaice kilka miliomów różnicy w kontakcie robi więcej szkody, niż intuicyjnie się wydaje. Zwiększona rezystancja oznacza większe grzanie, a grzanie przekłada się na straty mocy, szybsze starzenie materiałów i wyższe ryzyko hotspotów. W skrajnym przypadku problem nie kończy się na spadku uzysku, tylko na pożarze albo długim przestoju.
Producent zwraca uwagę, że łączenie złączy różnych marek podnosi nie tylko ryzyko techniczne, ale też prawne. To szczególnie ważne w projektach finansowanych, ubezpieczanych lub odbieranych z pełną dokumentacją, bo pytanie nie brzmi wtedy tylko „czy działa”, ale też „czy jest zgodne z wymaganiami”.
Istotne są też warunki pracy. W instalacjach pracujących w temperaturach powyżej 70°C, na wysokościach ponad 2000 m, w wilgotnym środowisku albo przy amoniaku i mgle solnej trzeba zakładać większą presję na materiały. Dlatego złącze, które wygląda dobrze na stole montażowym, może okazać się przeciętne po kilku sezonach na dachu, w szklarni albo przy obiekcie rolniczym.
Z takiego podejścia wynika, że w Polsce wybór powinien zależeć nie od samego logo, lecz od warunków pracy konkretnej instalacji.
Gdzie to ma największy sens w polskich instalacjach
W polskich warunkach premium nie zawsze znaczy „najdroższe”, tylko „dobrze dopasowane”. Dachy jednorodzinne, małe instalacje firmowe, gospodarstwa rolne i farmy PV mają inne ryzyka, dlatego jeden wariant nie pasuje do wszystkiego.
| Scenariusz | Najrozsądniejsze podejście | Dlaczego to ma sens |
|---|---|---|
| Dach domu jednorodzinnego | Original MC4 albo MC4-Evo ready | Typowa instalacja nie wymaga najbardziej rozbudowanego wariantu, ale potrzebuje sprawdzonej jakości i prostego serwisu |
| Instalacja na gospodarstwie rolnym | MC4-Evo 2 | Wyższa odporność na amoniak i trudniejsze warunki środowiskowe daje realną przewagę |
| Farma PV na gruncie | MC4-Evo 2000 lub inny wariant dopasowany do projektu | W dużych projektach liczą się napięcie, długie stringi i powtarzalna niezawodność |
| Obiekt przy wybrzeżu lub w wilgotnym środowisku | MC4-Evo 2 | Mgła solna i wilgoć szybciej obnażają słabe elementy połączeń |
| Magazyn energii lub instalacja po stronie DC | Dedykowane złącza do storage | Połączenia po stronie baterii i falownika mają inne wymagania niż klasyczne stringi PV |
Ja zazwyczaj radzę inwestorowi patrzeć na trzy rzeczy: napięcie stringu, środowisko pracy i to, kto będzie serwisował instalację za 10 lat. Jeśli komponent ma działać dłużej niż okres zwrotu z zakupu, oszczędność na złączu przestaje być rozsądna.
Tyle że nawet dobry komponent można zepsuć błędem montażowym, a to dzieje się częściej, niż wielu wykonawców chce przyznać.
Najczęstsze błędy przy doborze i montażu
- Mieszanie różnych marek. Podobny kształt nie oznacza tej samej tolerancji, docisku ani certyfikacji.
- Zacisk wykonany niewłaściwym narzędziem. W PV to szczególnie groźne, bo wadliwy styk nie zawsze zdradza się od razu.
- Dobór przewodu „na oko”. Złącze trzeba dobrać do przekroju i średnicy kabla, a nie odwrotnie.
- Ignorowanie warunków środowiskowych. Dach, farma, szkarnia i okolica nadmorska nie pracują w tym samym reżimie.
- Brak kontroli po montażu. Jeśli instalator nie sprawdza poprawności połączenia, problem może wyjść dopiero po miesiącach pracy.
- Zakup z niepewnego źródła. W tej kategorii podróbki i elementy niskiej jakości potrafią wyglądać zaskakująco wiarygodnie.
Najbardziej niebezpieczny jest błąd, który wygląda „w porządku” w dniu odbioru. Złącze może działać chwilowo poprawnie, a dopiero po cyklach grzania, chłodzenia i drgań zacząć tracić parametry. Dlatego przy montażu liczy się nie tylko ręka instalatora, ale też narzędzie, dokumentacja i dyscyplina wykonawcza.
Jeśli chcesz kupić i zamontować to rozsądnie, potrzebujesz prostego schematu decyzji, a nie kolejnej ogólnej porady.
Jak wybrać właściwy wariant bez przepłacania
- Zacznij od parametrów elektrycznych. Sprawdź napięcie stringu i prąd roboczy, a dopiero potem patrz na konkretną rodzinę złączy.
- Sprawdź kabel. Przekrój żyły i średnica izolacji muszą pasować do złącza, inaczej nawet dobry komponent nie będzie pracował prawidłowo.
- Oceń środowisko pracy. Innego podejścia wymaga dach w mieście, innego gospodarstwo rolne, a jeszcze innego duża farma PV.
- Ustal, czy potrzebujesz prostszego montażu. Wersja crimp-free ma sens wtedy, gdy realnie skraca pracę i ogranicza ryzyko błędu.
- Wymagaj dokumentacji i zgodności. W projektach profesjonalnych nie wystarczy „pasuje mechanicznie”; liczy się też zgodność z rodziną produktu i instrukcją montażu.
- Kupuj przez sprawdzone kanały. Autoryzowana dystrybucja zmniejsza ryzyko podróbek i ułatwia późniejszy serwis.
Ja przy zakupie zwracam uwagę bardziej na zgodność i dokumentację niż na samą etykietę premium. Dobre złącze ma być dobrane do kabla, napięcia i środowiska, a dopiero w drugiej kolejności do budżetu. Taki porządek myślenia zwykle daje lepszy efekt niż pogoń za najniższą ceną.
To właśnie taki sposób myślenia najlepiej odróżnia dobrą instalację od poprawnie wyglądającej instalacji.
Co zapamiętać przed wyborem osprzętu do stringów PV
W praktyce rozwiązania tej marki dają największą wartość wtedy, gdy są użyte tam, gdzie rzeczywiście pracują najciężej: na styku jakości, bezpieczeństwa i długowieczności. Nie traktowałbym ich jako sposobu na „podniesienie klasy” projektu na papierze. Lepszy efekt daje dopasowanie konkretnego wariantu do napięcia, kabli i warunków pracy niż sama obecność znanego logo.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: złącze w PV nie jest drobiazgiem. To element, który ma bezpiecznie przenieść energię przez lata, więc powinien być dobrany tak samo uważnie jak falownik czy zabezpieczenia. W dobrze zaprojektowanej instalacji konektor nie jest ozdobą, tylko gwarancją, że prąd przejdzie bez strat i bez niepotrzebnego ryzyka przez cały okres pracy systemu.
