Układ modułów na wschód i zachód to jedno z tych rozwiązań, które nie zawsze wygląda imponująco na etapie projektu, ale w codziennym użytkowaniu potrafi dać bardzo rozsądny efekt. W praktyce fotowoltaika wschód zachód bywa świetnym wyborem tam, gdzie liczy się lepsze dopasowanie produkcji do zużycia, większa liczba modułów na dachu albo bardziej równy profil pracy instalacji. Poniżej wyjaśniam, kiedy taki układ ma sens, ile energii można po nim realnie oczekiwać i na co uważać przy montażu.
Najważniejsze rzeczy o układzie paneli na wschód i zachód
- Taki układ zwykle daje mniej energii rocznie niż południe, ale lepiej rozkłada produkcję w ciągu dnia.
- Największy zysk pojawia się wtedy, gdy dom lub firma zużywa prąd rano i po południu, a nie tylko w południe.
- Na dachu płaskim i na dachach o ograniczonej powierzchni często da się lepiej wykorzystać miejsce niż przy klasycznym ustawieniu na południe.
- W systemie net-billing większe znaczenie ma autokonsumpcja, więc wygładzona krzywa produkcji jest praktycznie cenna.
- O końcowym wyniku decydują też zacienienie, kąt nachylenia, konstrukcja nośna i poprawny dobór falownika.
Na czym polega układ modułów na wschód i zachód
To nie jest żadna „magiczna” odmiana fotowoltaiki, tylko bardzo konkretny sposób ustawienia paneli. Część modułów pracuje na połaci wschodniej, a część na zachodniej, dzięki czemu instalacja zaczyna produkować wcześniej rano i dłużej utrzymuje uzysk po południu. Zamiast jednego, wysokiego szczytu w okolicach południa dostajesz bardziej płaską, rozciągniętą w czasie krzywą.

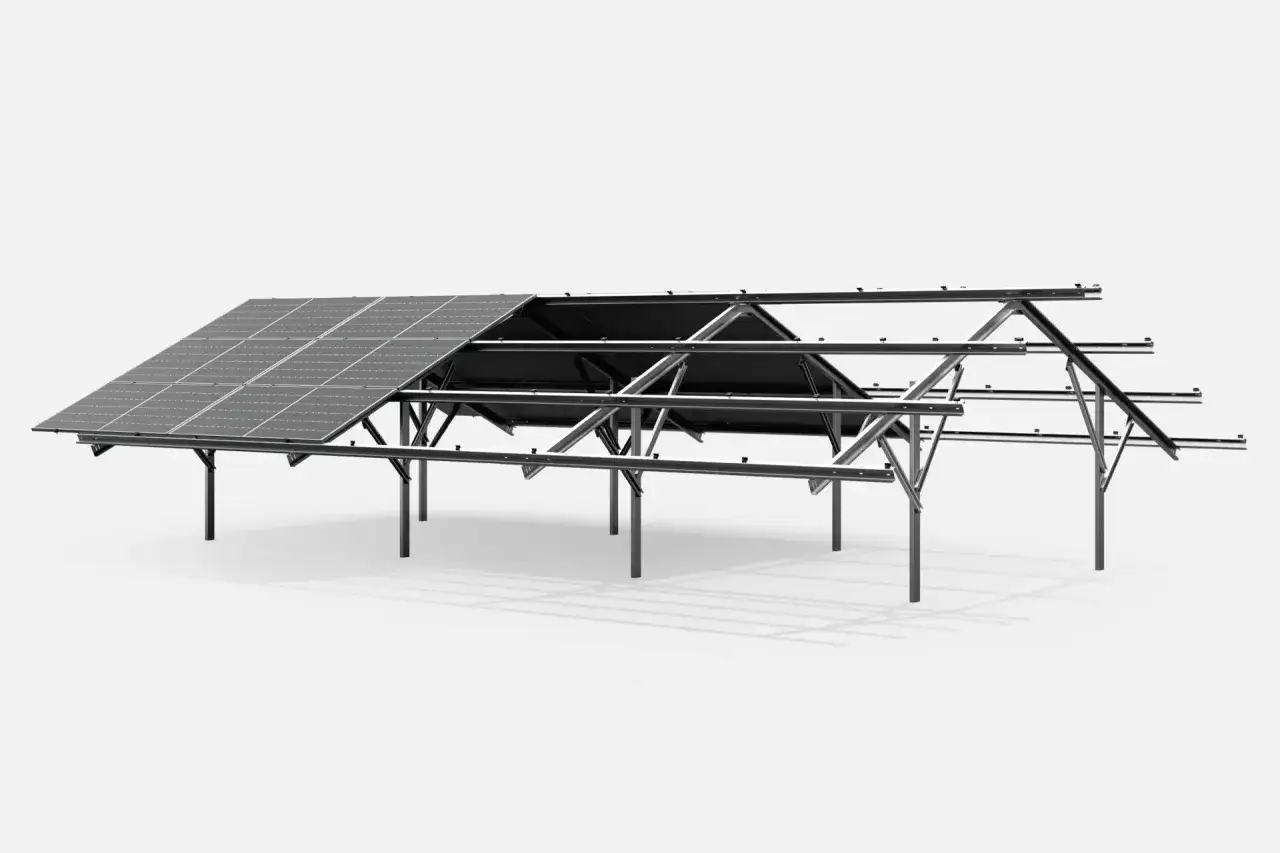

Najczęściej spotykam dwa warianty. Pierwszy to dach skośny z dwiema przeciwległymi połaciami, gdzie panele po prostu wykorzystują istniejącą geometrię budynku. Drugi to dach płaski, na którym moduły ustawia się na konstrukcji pod niewielkim kątem. W takim układzie kierunek modułu opisuje się przez azymut, czyli orientację względem południa; w praktyce chodzi o to, czy panel „patrzy” bardziej na wschód, południe czy zachód.
Z technicznego punktu widzenia to ważne, bo układ nie służy tylko estetyce albo upchnięciu paneli tam, gdzie akurat się zmieszczą. On zmienia sposób oddawania energii w czasie, a to później wpływa na opłacalność całej inwestycji. I właśnie dlatego warto przejść od samej geometrii dachu do tego, jak taka instalacja pracuje w ciągu dnia.
Jak ten układ zmienia produkcję w ciągu dnia
Największa różnica między układem południowym a wschód-zachód dotyczy nie rocznego wyniku, tylko rozkładu produkcji. Przy południu większość energii wpada w krótszym, ostrym oknie wokół południa. Przy układzie wschód-zachód produkcja rusza wcześniej, później gaśnie i jest bardziej równomierna.
| Porę dnia | Układ południowy | Układ wschód-zachód | Znaczenie praktyczne |
|---|---|---|---|
| Rano | Produkcja rośnie powoli | Wschodnia połowa zaczyna pracować wcześniej | Łatwiej pokryć poranny pobór w domu lub firmie |
| Południe | Najwyższy szczyt | Krzywa jest spłaszczona | Mniej energii trafia naraz do sieci |
| Popołudnie i wieczór | Produkcja wyraźnie spada | Zachodnia połowa utrzymuje uzysk dłużej | Lepsze dopasowanie do gotowania, ładowania auta czy pracy po południu |
To właśnie dlatego taki układ często lepiej współpracuje z realnym profilem zużycia energii. W polskich domach prąd nie znika o 12:00, tylko jest używany rano, po powrocie z pracy i wieczorem. Ministerstwo Klimatu i Środowiska podkreśla, że w systemie net-billing największą opłacalność daje efektywne zarządzanie energią i autokonsumpcja, czyli bieżące zużycie tego, co instalacja wytwarza. W praktyce im więcej energii wykorzystasz na miejscu, tym mniej zależysz od mniej korzystnego bilansu z siecią.
Ja patrzę na ten układ właśnie przez pryzmat zachowania energii w czasie: nie zawsze wygrywa najwyższy słupek w południe, czasem ważniejsza jest produkcja, która trafia w realne potrzeby domu. To prowadzi już prosto do pytania o roczne uzyski, bo tu różnice są wyraźniejsze niż w samym „odczuciu” użytkownika.
Ile energii daje w Polsce na tle południa
Jeśli liczy się wyłącznie roczna produkcja z 1 kWp, orientacja południowa nadal zwykle wygrywa. W analizie opartej na danych dla polskich województw i nachyleniu 30° uzyski dla południa mieściły się mniej więcej w przedziale 1159-1256 kWh/kWp rocznie. Dla orientacji wschodniej było to około 923-998 kWh/kWp, a dla zachodniej około 912-971 kWh/kWp.
| Orientacja | Typowy uzysk 1 kWp rocznie | Wniosek praktyczny |
|---|---|---|
| Wschód | około 0,92-1,00 MWh | Niższy uzysk roczny, ale lepszy poranny profil produkcji |
| Południe | około 1,16-1,26 MWh | Najmocniejszy wynik roczny, jeśli dach i cień na to pozwalają |
| Zachód | około 0,91-0,97 MWh | Lepsza produkcja po południu i wieczorem |
Warto tu zachować zdrowy rozsądek: to nie jest obietnica dla każdej połaci, tylko dobry punkt odniesienia. Różnice między województwami, zacienieniem, kątem nachylenia i jakością projektu potrafią zmienić wynik bardziej, niż wielu inwestorów zakłada na starcie. W jednej z analiz polskiej instalacji 9,79 kWp układ wschód-zachód dał modelowo 9476,85 kWh bez uwzględniania strat, a po policzeniu ok. 9% strat około 8383,05 kWh rocznie. To nadal sensowny wynik, choć niższy od dobrze ustawionego południa.
Wniosek jest prosty: jeśli Twoim celem jest absolutnie maksymalna energia z ograniczonej liczby modułów, południe zwykle będzie bezpieczniejsze. Jeśli jednak ważniejsze jest lepsze wykorzystanie dachu i lepsze pokrycie własnego zużycia, przewaga południa przestaje być tak oczywista. I właśnie tutaj zaczynają się detale projektowe.
Co trzeba dobrze zaprojektować, żeby uniknąć strat
W układzie wschód-zachód projekt ma większe znaczenie niż w wielu prostych instalacjach południowych. Sama orientacja nie wystarczy, jeśli panele będą się wzajemnie zacieniały, falownik nie poradzi sobie z różnymi warunkami pracy albo konstrukcja dachowa nie będzie dobrana do obciążenia wiatrem i śniegiem.
- Zacienienie między rzędami - na dachu płaskim niższy kąt montażu pomaga upakować więcej modułów, ale zbyt mały odstęp może obniżać uzysk o poranku i wieczorem.
- Dobór falownika - przy różnych połaciach dobrze sprawdza się urządzenie z więcej niż jednym MPPT, czyli niezależnym trackerem punktu mocy dla osobnych grup paneli.
- Podział na stringi - string to szereg modułów połączonych w jedną gałąź; nie warto mieszać w jednej gałęzi paneli pracujących w zupełnie innych warunkach.
- Nośność dachu - konstrukcja pod dach płaski bywa lżejsza niż pełne południowe stelaże, ale to nie jest reguła; trzeba policzyć obciążenia i sposób mocowania.
- Wiatroodporność - niższy profil pomaga, ale na attykach, narożach i przy krawędziach dachu siły ssania potrafią być bardzo duże.
Na dachach płaskich taki układ ma jeszcze jedną praktyczną zaletę: pozwala sensownie wykorzystać powierzchnię. Rzędy są niższe, więc często da się ułożyć więcej modułów bez tak agresywnego walkowania o odstępy jak przy wyższym pochyleniu na południe. To nie oznacza automatycznie większej mocy całej instalacji, ale bardzo często oznacza lepszy stosunek uzysku do dostępnego miejsca.
Jeśli miałbym wskazać najczęstszy błąd, to nie jest nim sam kierunek modułów, tylko projektowanie „na oko”. W fotowoltaice drobna pomyłka w układzie połaci, przewodach albo cieniu z komina potrafi zepsuć więcej, niż inwestor zakłada. Dlatego sensowność całego rozwiązania najlepiej oceniać dopiero na tle warunków konkretnego budynku.Kiedy ten układ wygrywa, a kiedy lepiej zostać przy południu
Nie ma jednego zwycięzcy dla wszystkich dachów. Ja patrzę na to jak na wybór między większą roczną produkcją a lepszym dopasowaniem energii do dnia użytkownika. Poniżej najczęstsze scenariusze, które naprawdę pomagają podjąć decyzję.
| Sytuacja | Lepszy wybór | Dlaczego |
|---|---|---|
| Dach płaski z dużą powierzchnią | Układ na wschód i zachód | Łatwiej wykorzystać miejsce i uzyskać równy profil pracy |
| Dom zużywa prąd rano i po południu | Układ na wschód i zachód | Produkcja lepiej pokrywa realne godziny poboru |
| Masz mało miejsca i chcesz wycisnąć maksimum z 1 kWp | Południe | Najczęściej daje wyższy uzysk roczny |
| Duże zacienienie jednej połaci o poranku lub wieczorem | Zależy od układu dachu | Czasem lepiej oprzeć projekt na jednej, czystszej połaci niż dzielić instalację na siłę |
| Myślisz o autokonsumpcji i pracy pod net-billing | Układ na wschód i zachód | Wygładzona produkcja bywa bardziej użyteczna niż wysoki, krótki pik |
W praktyce największą przewagę tego rozwiązania widzę tam, gdzie dach narzuca ograniczenia, a inwestor nie chce budować instalacji „pod katalog”, tylko pod realne użytkowanie budynku. Jeśli jednak masz czysty dach, dobrą ekspozycję i celem jest czysty uzysk roczny, południe pozostaje bardzo mocnym punktem odniesienia. Kompromis jest więc jasny: więcej energii w skali roku albo lepsze dopasowanie do dnia.
To prowadzi do ostatniego kroku, którego nie warto pomijać przed podpisaniem projektu. Kilka krótkich sprawdzeń potrafi oszczędzić sporo rozczarowań po montażu.
Zanim podpiszesz projekt, sprawdź te trzy rzeczy
Gdybym miał zamknąć temat w jednym prostym kryterium, powiedziałbym tak: nie pytaj najpierw, czy układ jest „modny”, tylko czy pasuje do Twojego dachu i zużycia. W praktyce przed decyzją sprawdzam zawsze trzy obszary.
- Profil zużycia - czy prąd schodzi rano, czy raczej wieczorem, i czy w domu są urządzenia pracujące w ciągu dnia.
- Geometrię dachu - kierunek połaci, długość dostępnej powierzchni, przeszkody, krawędzie i możliwość zachowania odstępów.
- Zacienienie w skali roku - kominy, drzewa, lukarny i sąsiednie budynki potrafią zmienić opłacalność bardziej niż sam wybór wschód czy zachód.
Jeśli te trzy elementy są dobrze policzone, układ na wschód i zachód może być bardzo rozsądną decyzją, zwłaszcza tam, gdzie liczy się praktyczna autokonsumpcja i sensowne wykorzystanie miejsca. Gdy któryś z tych warunków nie gra, lepiej wrócić do prostszego wariantu i nie udawać, że orientacja sama rozwiąże cały projekt. Dobrze zrobiona instalacja nie wygrywa tym, że wygląda najprościej na planie, tylko tym, że działa najstabilniej przez lata.
