W dobrze zaprojektowanej instalacji fotowoltaicznej nie chodzi o to, by falownik i licznik były „jak najbliżej” za wszelką cenę, tylko żeby układ był bezpieczny, zgodny z wymaganiami operatora i wygodny w serwisie. W praktyce kluczowe są trzy rzeczy: miejsce wpięcia po stronie AC, dostęp do licznika oraz długość i jakość przewodów. Najkrócej: odległość falownika od licznika nie ma jednej ustawowej wartości, ale źle dobrany dystans potrafi podnieść koszty i utrudnić odbiór instalacji.
Najważniejsze zasady ustawienia falownika przy liczniku
- Nie ma jednego limitu w metrach dla każdego domu i każdej instalacji.
- W praktyce najlepiej działa układ, w którym falownik stoi 1-3 m od miejsca wpięcia i nie blokuje dostępu do licznika.
- OSD wymaga, by mikroinstalacja była wykonana za licznikiem i miała możliwość odłączenia od napięcia.
- Przy dłuższej trasie trzeba sprawdzić spadek napięcia, przekrój przewodu i sposób komunikacji z licznikiem energii.
- Do zgłoszenia zwykle potrzebujesz schematu instalacji oraz kart katalogowych urządzeń.
- Jeśli licznik jest w skrzynce zewnętrznej, a falownik głęboko w budynku, czasem lepiej zmienić układ instalacji niż „dociągać” kabel na siłę.
Najpierw rozróżnij licznik rozliczeniowy i licznik energii
Tu bardzo łatwo o nieporozumienie. Dla jednych „licznik” oznacza urządzenie OSD, które rozlicza pobór i oddawanie energii do sieci, a dla innych inteligentny licznik energii używany przez falownik do pomiaru przepływów w domu. Te dwa elementy mogą wyglądać podobnie, ale pełnią zupełnie inną rolę i od ich funkcji zależy, jak blisko powinny się znaleźć względem falownika.
| Element | Gdzie występuje | Po co jest | Co oznacza dla odległości |
|---|---|---|---|
| Licznik rozliczeniowy OSD | Przy granicy instalacji, zwykle w szafce licznikowej lub złączu | Rozlicza energię pobraną z sieci i oddaną do sieci | Falownik nie musi wisieć obok niego, ale instalacja musi być wpięta za licznikiem i umożliwiać odłączenie mikroinstalacji |
| Inteligentny licznik energii | W rozdzielnicy lub przy punkcie przyłączenia | Przekazuje falownikowi dane o przepływie energii w budynku | Tu ważniejsza jest jakość komunikacji niż sam metraż; dłuższy przewód działa, jeśli mieści się w wymaganiach systemu |
Jeśli masz tylko licznik OSD, myśl głównie o bezpieczeństwie, dostępności i układzie rozdzielnicy. Jeśli instalacja pracuje z inteligentnym licznikiem, wchodzi jeszcze komunikacja danych, czyli RS485, Ethernet albo inny protokół zależny od systemu. To rozróżnienie prowadzi wprost do pytania, jak blisko falownik powinien wisieć w praktyce.

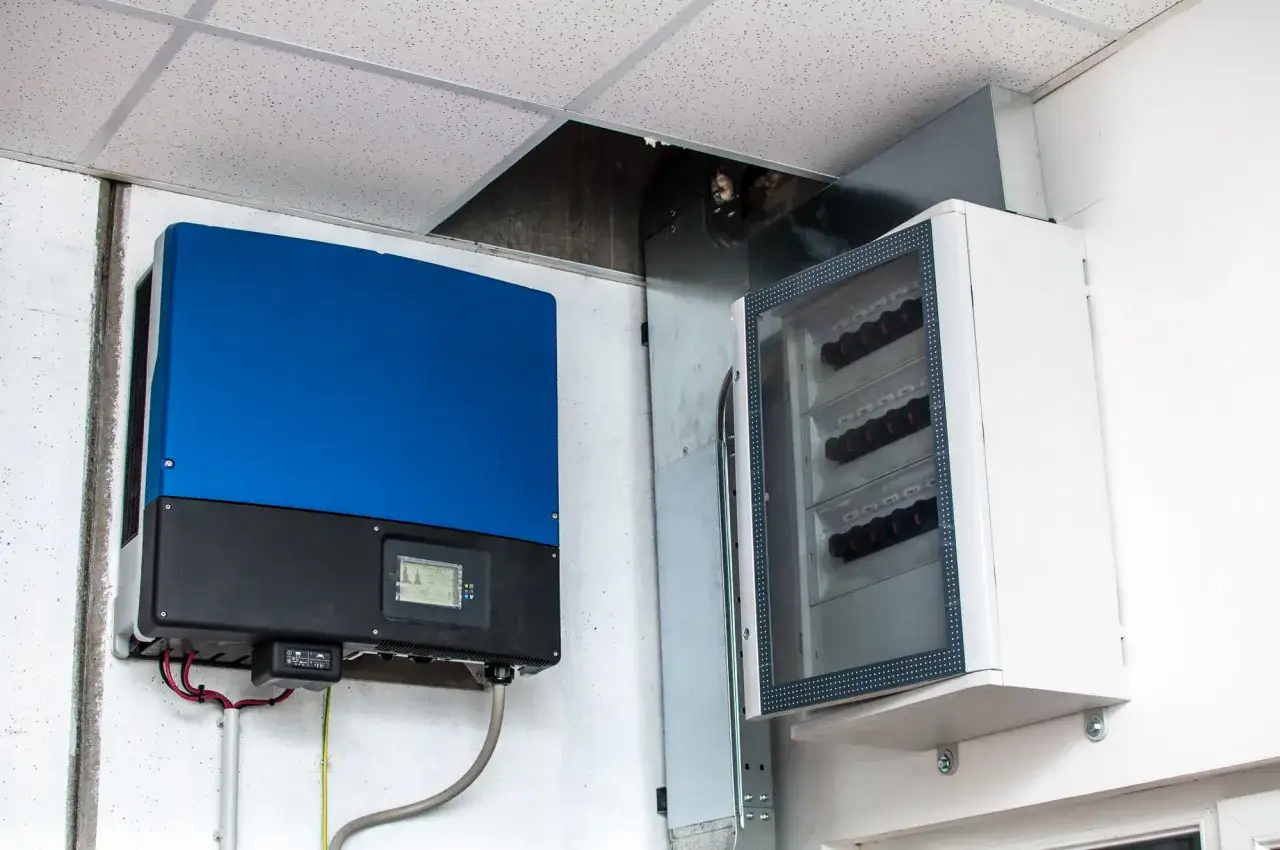

Jak blisko warto ustawić falownik
Gdy projektuję lub oceniam taką instalację, traktuję odległość między falownikiem a licznikiem jako efekt dobrze zaplanowanej trasy kablowej, a nie jako samodzielny cel. W domu jednorodzinnym najlepszy układ to zwykle ten, w którym falownik stoi możliwie blisko rozdzielnicy głównej lub punktu przyłączenia, bez konieczności prowadzenia przewodu przez pół budynku. W praktyce najwygodniej sprawdzają się krótkie odcinki, a wszystko powyżej kilku metrów powinno już być policzone, a nie „domyślone”.
| Odległość w praktyce | Moja ocena | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| 0,5-2 m | Najlepszy wariant | Falownik i rozdzielnica są w tym samym pomieszczeniu albo po dwóch stronach jednej ściany | Najmniej strat, najprostszy serwis, łatwiejsza estetyka instalacji |
| 2-5 m | Nadal bardzo dobry | Typowy układ w domu, gdzie licznik jest w wiatrołapie, garażu albo przy wejściu | Trzeba rozsądnie dobrać przekrój przewodu i zachować porządek w prowadzeniu kabli |
| 5-10 m | Dopuszczalny, ale już wymagający | Gdy układ budynku naprawdę tego wymaga | Rośnie znaczenie spadku napięcia, ochrony kabli i miejsca na przyszły serwis |
| Powyżej 10 m | Tylko z uzasadnieniem | Rzadkie przypadki modernizacji albo trudny układ architektoniczny | To moment, w którym często bardziej opłaca się zmienić lokalizację falownika niż ciągnąć długi obwód |
To nie jest przepis, tylko praktyczny punkt odniesienia. Jeśli przestrzeń techniczna wymusza większy dystans, instalacja nadal może działać poprawnie, ale wtedy trzeba już myśleć jak projektant, a nie jak ktoś, kto tylko „dorzuca kabel”. I właśnie tutaj wchodzą formalności, które w Polsce mają większe znaczenie, niż wielu inwestorów zakłada.
Co mówią operatorzy i formalności przyłączeniowe
W polskich warunkach najważniejsze nie jest to, czy falownik stoi równo metr od licznika, tylko to, czy mikroinstalacja jest wykonana poprawnie od strony przyłączenia. PGE Dystrybucja i TAURON Dystrybucja opisują to podobnie: instalacja ma być wykonana za licznikiem, a między licznikiem a mikroinstalacją musi znaleźć się łącznik umożliwiający odłączenie od napięcia. Równie ważne jest to, by licznik dało się obsłużyć albo wymienić w stanie beznapięciowym.
W praktyce oznacza to trzy rzeczy. Po pierwsze, falownik i cała mikroinstalacja mają być wpięte po stronie wewnętrznej budynku, a nie „przed licznikiem”. Po drugie, potrzebujesz rozwiązania odłączającego, czyli prostego i opisanego punktu rozłączenia. Po trzecie, przy zgłoszeniu zwykle dołącza się schemat instalacji elektrycznej oraz specyfikacje techniczne albo karty katalogowe urządzeń. Dla typowej mikroinstalacji do 50 kW to właśnie ten zestaw formalności decyduje o sprawnym przejściu przez procedurę, nie sam metraż między urządzeniami.
Warto też pamiętać, że po kompletnym zgłoszeniu operator nie działa „od ręki” jak wykonawca na budowie. W praktyce, przy jednym z dużych OSD, na wymianę lub przeprogramowanie licznika przewidziano do 30 dni od złożenia kompletnego zgłoszenia. To dobry przykład tego, że formalności trzeba planować razem z montażem, a nie dopiero po zawieszeniu falownika na ścianie. Skoro to już jasne, czas spojrzeć na skutki zbyt długiej trasy kablowej.
Dlaczego zbyt duży dystans psuje projekt
Najczęstszy błąd jest banalny: inwestor patrzy na dwa punkty na planie domu i myśli wyłącznie o metrach, a nie o konsekwencjach elektrycznych. Tymczasem dłuższa trasa między falownikiem a punktem pomiaru oznacza większy spadek napięcia, większą podatność na zakłócenia i wyższe wymagania wobec przewodu. Nie zawsze są to problemy krytyczne, ale bardzo często są to problemy zupełnie niepotrzebne.
- Spadek napięcia - im dłuższy przewód, tym większa część energii „gubi się” na kablu. Przy małych odcinkach to marginalne, przy dłuższych zaczyna mieć znaczenie.

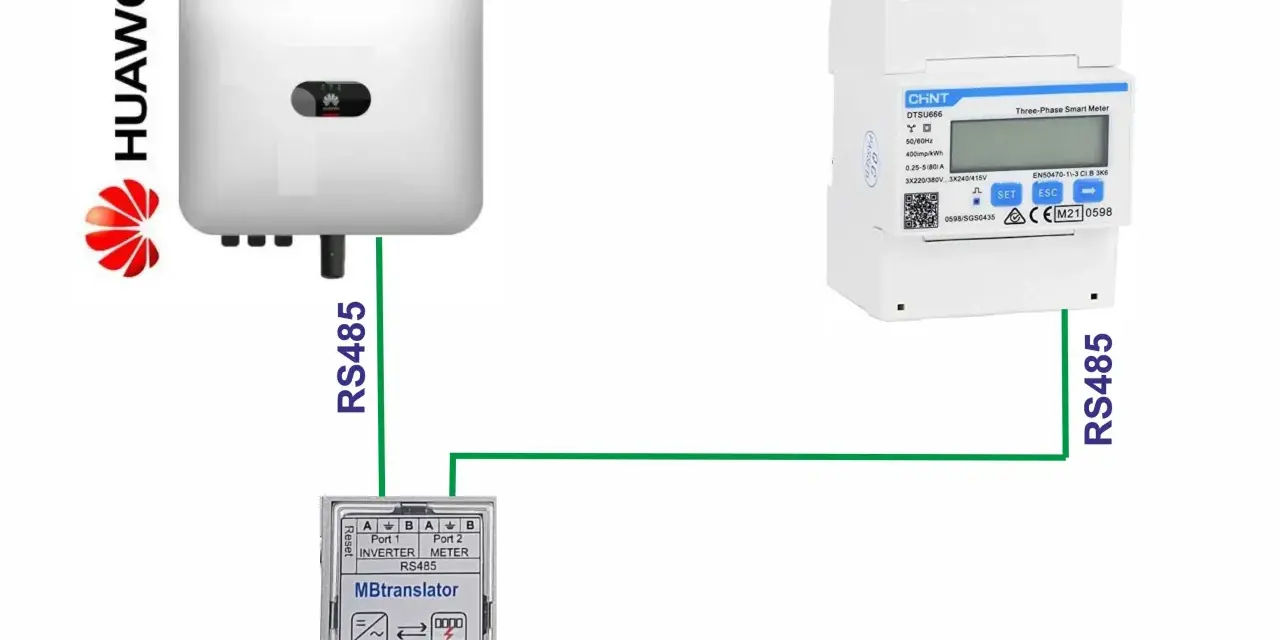

- Komunikacja z licznikiem - jeśli licznik energii ma przekazywać dane do falownika, liczy się stabilność połączenia, ekranowanie przewodu i zgodność z protokołem. RS485 to magistrala komunikacyjna, czyli para przewodów służąca do wymiany danych, a nie do przesyłu mocy.
- Serwis - długi i ciasno poprowadzony przewód utrudnia diagnostykę, wymianę elementów i późniejsze poprawki.
- Koszt i estetyka - więcej kabla, więcej przepustów, więcej pracy montażowej, a więc zwykle i wyższy koszt całej realizacji.
- Warunki pracy falownika - czasem lepiej przenieść urządzenie do chłodniejszego, suchego i łatwo dostępnego miejsca niż skracać kabel kosztem przegrzewania lub zawilgocenia.
Niektóre systemy komunikacyjne pozwalają na naprawdę długie odcinki magistrali, ale w domu to nie jest argument za rozciąganiem instalacji. Dobra praktyka jest prostsza: im krótsza i czytelniejsza trasa, tym mniej punktów awarii. To otwiera następne pytanie: kiedy lepiej przesunąć samo urządzenie, zamiast walczyć z przewodem.
Kiedy lepiej przesunąć falownik albo rozdzielnicę
Bywa, że inwestor chce zachować istniejące miejsce w kotłowni, garażu albo na poddaszu, bo „tam akurat jest ściana”. Ja wtedy patrzę nie na przyzwyczajenie, tylko na cały układ instalacji. Jeśli falownik ma trafić do miejsca gorącego, wilgotnego albo trudno dostępnego, a w zamian trzeba prowadzić długi kabel, zwykle szukam innego rozwiązania.
| Układ budynku | Lepszy ruch | Dlaczego |
|---|---|---|
| Licznik w skrzynce przy granicy działki, falownik daleko w garażu | Sprawdzić, czy falownik nie da się przenieść bliżej rozdzielnicy głównej | Unikasz długiego obwodu i łatwiej zachowujesz porządek w instalacji |
| Pomieszczenie techniczne jest ciasne i ciepłe | Wybrać inne miejsce na falownik, nawet jeśli przewód będzie nieco dłuższy | Falownik potrzebuje wentylacji i sensownego dostępu serwisowego |
| Licznik jest w zewnętrznej szafce, a w środku domu jest główna rozdzielnica | Zaplanować możliwie prostą trasę między szafką a rozdzielnicą | Liczy się nie „najkrótsza linia na mapie”, tylko realna trasa kablowa |
| Dom jest modernizowany i i tak przebudowujesz instalację | Ustawić falownik i miejsce pomiaru razem z resztą projektu | To najlepszy moment, żeby uniknąć późniejszych przeróbek |
W takim układzie nie upieram się przy jednym rozwiązaniu za wszelką cenę. Czasem przesunięcie falownika o dwa metry daje więcej korzyści niż walka o każdy centymetr kabla. Z tego samego powodu warto od razu zaplanować montaż tak, by nie wracać do niego po odbiorze.
Jak zaplanować montaż, żeby nie poprawiać instalacji
Najlepsze instalacje nie są dziełem przypadku. Są wynikiem prostego planu, w którym miejsce falownika, punkt pomiarowy, trasa przewodów i dostęp serwisowy są uzgodnione zanim pojawi się pierwszy otwór w ścianie. Ja zaczynam od pomiaru realnej trasy kabla, a nie od rzutu od linijki. To często zmienia ocenę całej inwestycji.
- Sprawdź lokalizację licznika i rozdzielnicy - w wielu domach to nie to samo miejsce.
- Wyznacz trasę przewodów - uwzględnij ściany, stropy, przepusty i miejsca, w których kabel będzie musiał zmienić kierunek.
- Zapewnij odłączanie mikroinstalacji - łącznik ma być dostępny i opisany tak, żeby serwis nie musiał zgadywać.
- Zostaw miejsce na wentylację - falownik nie powinien wisieć „na styk” obok innych urządzeń ani w zamkniętej wnęce.
- Dobierz kabel do długości i mocy - im dłuższa trasa, tym bardziej opłaca się policzyć spadek napięcia, a nie liczyć na szczęście.
- Zweryfikuj schemat przed zgłoszeniem - to oszczędza czasu, gdy operator poprosi o uzupełnienie dokumentów.
Zanim zamkniesz projekt, sprawdź jeszcze trzy rzeczy
Gdybym miał zostawić jedną krótką checklistę dla domu, wyglądałaby tak: odłączenie, dostęp i trasa kablowa. To trzy elementy, które w praktyce decydują, czy instalacja będzie później wygodna, zgodna z wymaganiami i odporna na drobne zmiany w domu.
- Czy licznik da się obsłużyć bez rozbierania połowy rozdzielnicy? Jeśli nie, układ jest źle zaprojektowany.
- Czy łącznik między licznikiem a mikroinstalacją jest czytelny i dostępny? To jest ważniejsze niż dekoracyjna „czystość” ściany.
- Czy trasa przewodu jest krótka, logiczna i zgodna z mocą falownika? Jeśli kabel robi niepotrzebne pętle, zwykle da się to poprawić na etapie projektu.
Jeżeli te trzy warunki są spełnione, sama odległość przestaje być problemem. W dobrze zrobionej instalacji falownik nie musi stać tuż przy liczniku, ale musi być tam, gdzie zapewnia poprawną pracę, prosty serwis i bezpieczne przyłączenie do sieci.
