Wyświetlacz licznika potrafi wyglądać jak zbiór przypadkowych kodów, ale symbole na liczniku energii elektrycznej zwykle mówią bardzo dużo o zużyciu, taryfie, kierunku przepływu energii i stanie pracy instalacji. W tym tekście rozkładam najważniejsze oznaczenia na czynniki pierwsze, pokazuję, które wartości trzeba spisywać do rozliczeń, a które są tylko informacją techniczną. Dla osób z fotowoltaiką, taryfą dwustrefową albo nowym przyłączem to realnie ułatwia życie, bo zmniejsza ryzyko błędów w zgłoszeniach i na fakturze.
Najkrócej: liczą się kody OBIS, strefy taryfowe i oznaczenia kierunku energii
- Kody OBIS mówią, co akurat pokazuje licznik: zużycie, datę, godzinę albo taryfę.
- Najczęściej szuka się wartości 1.8.0 lub 15.8.0, czyli całkowitego poboru energii.
- W taryfie dwustrefowej trzeba spisywać dwa stany, a nie jeden.
- Przy fotowoltaice dochodzi jeszcze 2.8.0, czyli energia oddana do sieci.
- Ikony faz, diody i komunikacji zwykle nie oznaczają awarii, tylko stan pracy licznika.
- Do formalności przydają się też numer licznika, godzina, data i informacja o aktywnej taryfie.

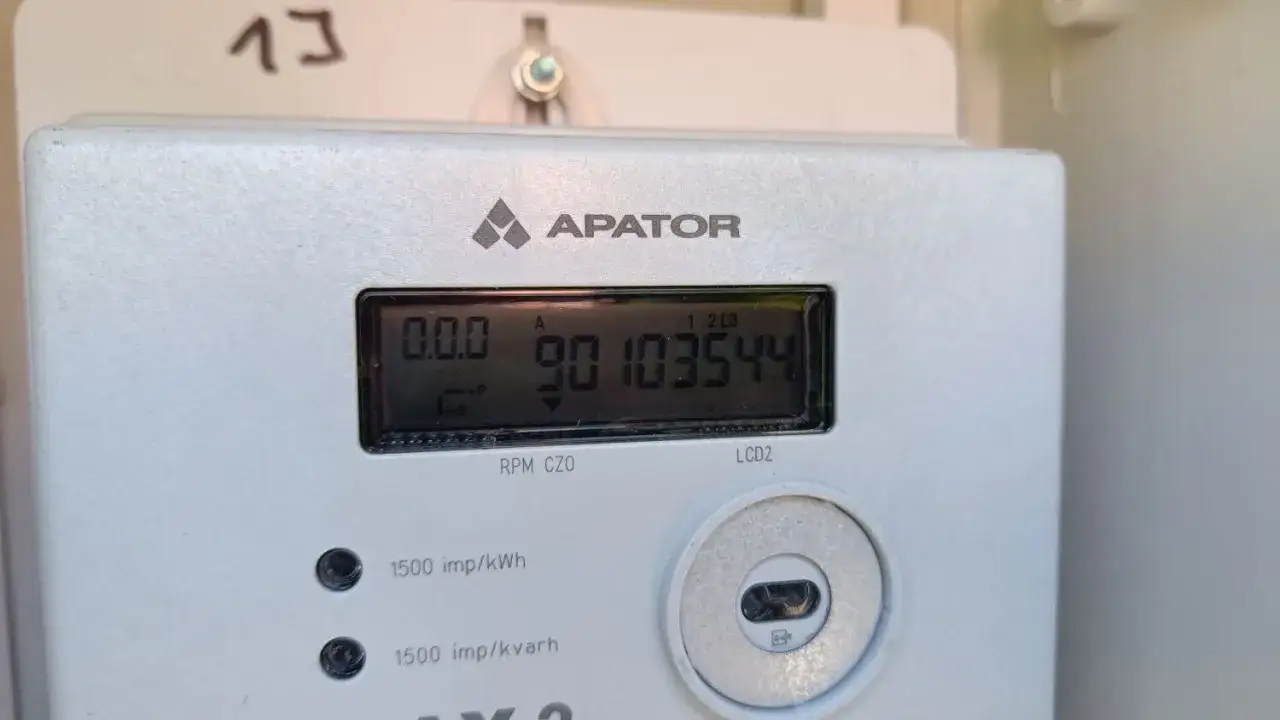

Jak czytać kod OBIS na wyświetlaczu
Ja zaczynam od prostej zasady: najpierw patrzę na kod, dopiero potem na samą liczbę. W licznikach elektronicznych standardem są kody OBIS, czyli międzynarodowy system oznaczania danych pomiarowych. Tauron podaje wprost, że taki kod wskazuje, czy na ekranie widać datę, czas, energię pobraną, oddaną albo inną wartość zarejestrowaną przez licznik.
W praktyce oznacza to, że ten sam ekran może pokazywać różne dane w cyklu. To normalne, a nie objaw awarii. Część liczników wyświetla dane automatycznie, a w innych trzeba przełączyć ekran przyciskiem na obudowie. Jeśli widzisz oznaczenie 15.8.0 zamiast 1.8.0, nie wpadaj w panikę - sens jest podobny, tylko producent lub operator użył innej wersji zapisu.
| Kod | Co oznacza | Dlaczego to ważne |
|---|---|---|
| 1.8.0 / 15.8.0 | Całkowity pobór energii z sieci | To najczęstszy stan do odczytu i rozliczeń |
| 1.8.1 | Pobór w pierwszej strefie taryfowej | Potrzebny w taryfach dwustrefowych i trójstrefowych |
| 1.8.2 | Pobór w drugiej strefie taryfowej | Pomaga rozdzielić zużycie dzienne i nocne |
| 1.8.3 | Pobór w trzeciej strefie | Spotykany w taryfach trzystrefowych |
| 2.8.0 | Energia oddana do sieci | Kluczowa wartość dla prosumentów |
| 0.9.1 | Aktualny czas | Przydaje się przy odczytach i weryfikacji pracy licznika |
| 0.9.2 | Aktualna data | Pomaga sprawdzić, czy wskazanie jest aktualne |
| 0.2.2 | Aktywna taryfa | Ważne przy zmianie planu i kontroli stref |
| C.1.0 | Numer seryjny licznika | Przydaje się w formalnościach i zgłoszeniach |
| 1.6.0 | Maksymalna moc czynna | Pomocne przy analizie obciążenia instalacji |
Najkrócej mówiąc: kod OBIS mówi co licznik pokazuje, a liczba obok mówi ile tego jest. Po takim odczycie łatwiej przejść do ikon, które wiele osób myli z błędami albo alarmami.
Co oznaczają strzałki, diody i ikonki stanu
Na samym wyświetlaczu nie zawsze widać tylko cyfry. W licznikach pojawiają się też symbole faz, diody impulsowe, ikony komunikacji albo oznaczenia kierunku przepływu energii. Ich wygląd zależy od producenta, więc nie ma jednego uniwersalnego wzoru, ale sens zwykle pozostaje podobny. Ja traktuję je jak szybki panel statusu: pokazują, czy licznik pracuje normalnie, czy tylko coś wymaga sprawdzenia.
- L1, L2, L3 albo podobne wskaźniki faz - pomagają ocenić, czy instalacja trójfazowa pracuje na wszystkich fazach.
- Migająca dioda impulsowa - najczęściej oznacza, że licznik zlicza pobór energii; im szybciej miga, tym większe chwilowe zużycie.
- A+ - energia pobrana z sieci, czyli zwykłe zużycie.
- A- - energia oddana do sieci, ważna przede wszystkim przy instalacji PV.
- Symbol komunikacji - zwykle oznacza zdalny odczyt albo pracę modułu transmisji danych.
- Ikona ostrzeżenia - bywa sygnałem błędu, ale warto sprawdzić instrukcję konkretnego modelu, zanim uzna się to za awarię.
W praktyce najważniejsze jest jedno: jeśli ikona zmienia się tylko chwilowo, a licznik nadal pokazuje kolejne kody i wartości, najczęściej wszystko działa prawidłowo. Jeśli natomiast symbol błędu utrzymuje się długo, wyświetlacz gaśnie albo jedna z faz wyraźnie znika w instalacji, która powinna pracować trójfazowo, wtedy nie warto zgadywać. Lepiej przejść do prostego odczytu krok po kroku.
Jak odczytać licznik bez pomyłki
Przy odczycie licznika najłatwiej popełnić błąd nie wtedy, gdy nie znamy symbolu, tylko wtedy, gdy patrzymy na niewłaściwy ekran. Dlatego zawsze robię to w tej samej kolejności: sprawdzam kod, zapisuję wartość, a na końcu robię zdjęcie wyświetlacza. Energa przypomina też o jeszcze jednej ważnej rzeczy: stan licznika podaje się w pełnych kWh, bez miejsc po przecinku i bez zer z przodu.
- Odszukaj kod odpowiadający za zużycie, najczęściej 1.8.0 albo 15.8.0.
- Jeśli masz taryfę jednostrefową, spisz jedną wartość.
- Jeśli korzystasz z taryfy dwustrefowej, spisz dwa stany - osobno dla każdej strefy.
- Przy mikroinstalacji fotowoltaicznej sprawdź także 2.8.0, czyli energię oddaną do sieci.
- Zwróć uwagę na datę i godzinę, zwłaszcza jeśli licznik przewija wiele ekranów automatycznie.
- Jeśli licznik ma przycisk przewijania, wróć do właściwego kodu przed wpisaniem odczytu.
Warto jeszcze pamiętać o jednym praktycznym szczególe: część liczników wyświetla dane cyklicznie, więc między kolejnymi ekranami trzeba po prostu poczekać. To nie jest wada urządzenia, tylko normalny sposób prezentacji informacji. Ja zawsze polecam zrobić zdjęcie, bo przy zgłoszeniu odczytu pozwala szybko wrócić do właściwej wartości, jeśli coś się pomyli.
Co te oznaczenia mówią o przyłączu, taryfie i prosumencie
To właśnie tutaj symbole stają się naprawdę użyteczne. Przy nowym przyłączu, zmianie taryfy albo montażu fotowoltaiki nie interesuje mnie sam wygląd licznika, tylko to, czy potrafię z niego wyczytać właściwy zestaw danych. Tauron wyjaśnia, że kody OBIS działają w oparciu o standard PN-EN 62056-6-1:2014, więc ten sam typ oznaczeń pojawia się w wielu modelach, choć nie zawsze w identycznym układzie.
| Sytuacja | Na co patrzeć | Po co to sprawdzać |
|---|---|---|
| Nowe przyłącze lub większa moc | L1, L2, L3 oraz 1.6.0 | Żeby upewnić się, że instalacja pracuje na wszystkich fazach i nie jest przeciążona |
| Taryfa dwustrefowa | 1.8.1, 1.8.2, 0.2.2 | Żeby rozliczenie nie mieszało stref dziennych i nocnych |
| Fotowoltaika | 1.8.x i 2.8.0 | Żeby rozróżnić pobór z sieci i oddanie energii do sieci |
| Zmiana sprzedawcy lub zgłoszenie odczytu | C.1.0, data, godzina | Żeby poprawnie zidentyfikować licznik i moment odczytu |
Przy prosumencie szczególnie ważny jest kierunek przepływu energii. 1.8.x pokazuje pobór z sieci, a 2.8.x energię oddaną. To prosty podział, ale w praktyce bardzo pomaga zrozumieć, skąd biorą się wartości na fakturze i dlaczego w różnych miesiącach rozliczenie może wyglądać inaczej. Jeśli masz licznik zdalnego odczytu, część danych operator pobiera automatycznie, więc ręczne przepisywanie stanu bywa mniej istotne, ale zrozumienie symboli nadal pomaga kontrolować rozliczenia.
Tu przechodzimy już płynnie od samego znaczenia symboli do tego, gdzie najczęściej pojawiają się błędy i kiedy naprawdę warto zareagować.
Najczęstsze błędy przy odczycie i kiedy zgłosić problem
Najwięcej pomyłek widzę w trzech miejscach: ktoś spisuje zły kod, wpisuje liczbę z przecinkiem albo bierze tylko jeden odczyt, mimo że ma taryfę wielostrefową. Drugi klasyk to pomylenie licznika z dokumentami rozliczeniowymi - na fakturze pojawiają się też oznaczenia rodzaju odczytu, na przykład S, F, O i Z. To nie są symbole z wyświetlacza, tylko opis sposobu odczytu: szacowanego, fizycznego, podanego przez odbiorcę albo zdalnego.
- Nie wpisuj wartości z miejscami po przecinku - do rozliczeń liczą się pełne kWh.
- Nie ograniczaj się do jednego stanu w taryfie dwustrefowej.
- Nie myl 1.8.0 z 2.8.0 - pobór i oddanie energii to dwie różne rzeczy.
- Nie ignoruj stałego komunikatu błędu albo całkowicie wygaszonego wyświetlacza.
- Nie zakładaj od razu awarii, jeśli licznik po prostu przewija kolejne ekrany.
Kiedy zgłosić problem? Dla mnie granica jest dość prosta: jeśli licznik przez dłuższy czas pokazuje błąd, nie daje się odczytać, nie reaguje zgodnie z instrukcją albo w instalacji trójfazowej stale brakuje oznaczenia jednej fazy, warto skontaktować się z operatorem dystrybucyjnym. W przypadku standardowej wymiany licznika nie zakładałbym też dodatkowych komplikacji po stronie klienta - operator zwykle prowadzi takie działania w ramach własnej infrastruktury, a sam odczyt ma służyć przede wszystkim poprawnemu rozliczeniu i bezpieczeństwu formalnemu. To dobry moment, żeby uporządkować ostatni etap: co mieć pod ręką, zanim cokolwiek zgłosisz.
Co warto mieć pod ręką przed zgłoszeniem stanu albo zmianą umowy
Przy odczycie, zmianie taryfy albo zgłoszeniu związanym z przyłączem najwięcej czasu traci się nie na samej treści, tylko na szukaniu danych. Dlatego ja zawsze przygotowuję trzy rzeczy: numer licznika, aktualny stan i informację, w jakiej taryfie pracuje instalacja. Jeśli sprawa dotyczy faktury albo formalności u operatora, przydaje się też numer punktu poboru energii, czyli PPE, który identyfikuje dane przyłącze.
- Zdjęcie wyświetlacza z widocznym kodem i wartością.
- Numer licznika z oznaczenia C.1.0 albo z dokumentów rozliczeniowych.
- Stan w pełnych kWh, bez przecinków i bez dodatkowych dopisków.
- Informacja o taryfie, zwłaszcza jeśli rozliczenie jest strefowe.
- W przypadku fotowoltaiki także odczyt energii oddanej do sieci.
Gdy już oswoisz symbole na liczniku energii elektrycznej, odczyt i kontakt z operatorem przestają być zgadywaniem. Zamiast patrzeć na ekran jak na przypadkowy ciąg znaków, wiesz, które wartości są kluczowe, które dotyczą tylko stanu technicznego, a które pomagają w formalnościach związanych z przyłączem, taryfą albo prosumenckim rozliczeniem.
