W dobrze zaprojektowanej instalacji skrzynka elektryczna do pompy ciepła nie jest dodatkiem, tylko elementem, który decyduje o bezpieczeństwie, wygodzie serwisu i spokoju na lata. W tym tekście wyjaśniam, co taka rozdzielnica powinna zawierać, jak dobrać ją do jednofazowej lub trójfazowej pompy, gdzie ją zamontować i ile realnie kosztują gotowe rozwiązania. Dorzucam też praktyczne błędy, przez które wiele instalacji wygląda poprawnie tylko na pierwszy rzut oka.
Najważniejsze rzeczy do sprawdzenia przed montażem
- To zwykle nie jest zwykła puszka, ale mała rozdzielnica z konkretnymi zabezpieczeniami.
- Najczęściej potrzebny jest osobny obwód, zabezpieczenie nadprądowe, różnicówka i często ogranicznik przepięć.
- Obudowę dobiera się do miejsca montażu: w kotłowni wystarczy niższy stopień ochrony, na zewnątrz lepiej celować w IP65.
- W praktyce duże znaczenie ma liczba modułów, bo zbyt mała skrzynka szybko staje się kłopotliwa.
- Gotowe zestawy potrafią kosztować od około 170 zł do ponad 3000 zł, zależnie od wyposażenia.
- Najdroższy błąd to nie cena obudowy, tylko źle dobrane zabezpieczenia albo montaż bez konsultacji z elektrykiem.
Czym jest rozdzielnica dla pompy ciepła i kiedy naprawdę jej potrzebujesz
Ja traktuję taką skrzynkę jak małe centrum bezpieczeństwa całego układu. Jej zadanie jest proste: odciąć zasilanie w razie przeciążenia, chronić pompę przed zwarciem i dać elektrykowi lub serwisowi szybki dostęp do elementów, które muszą być widoczne i opisane. W praktyce oznacza to, że nie chodzi o samą obudowę, ale o cały komplet osprzętu dobrany do konkretnej pompy i warunków montażu.
Najczęściej taka rozdzielnica ma sens wtedy, gdy pompa dostaje własny, wydzielony obwód, a jej jednostka zewnętrzna albo kotłownia nie są bezpośrednio obok głównej tablicy w domu. To rozwiązanie szczególnie przydatne przy nowych domach, modernizacjach po kotle na paliwo stałe i instalacjach, w których chcesz zachować czytelny porządek w elektryce. Wiele osób myli ją z klasyczną rozdzielnią budynkową, a to nie to samo: tu mówimy o wydzielonym elemencie obsługującym jedno urządzenie lub jeden ściśle określony obwód.Kiedy ta skrzynka jest zbędna? Rzadziej niż się wydaje, ale bywa, że główna rozdzielnica jest na tyle blisko, że wystarczy dobrze wykonany, osobny obwód i lokalny rozłącznik. Dlatego nie warto kupować gotowca w ciemno. Najpierw trzeba ustalić, jak wygląda trasa kabla, jakie zabezpieczenia wymaga producent i czy planujesz jakąś rozbudowę w przyszłości. Kiedy ten punkt jest jasny, łatwiej przejść do zawartości samej skrzynki.

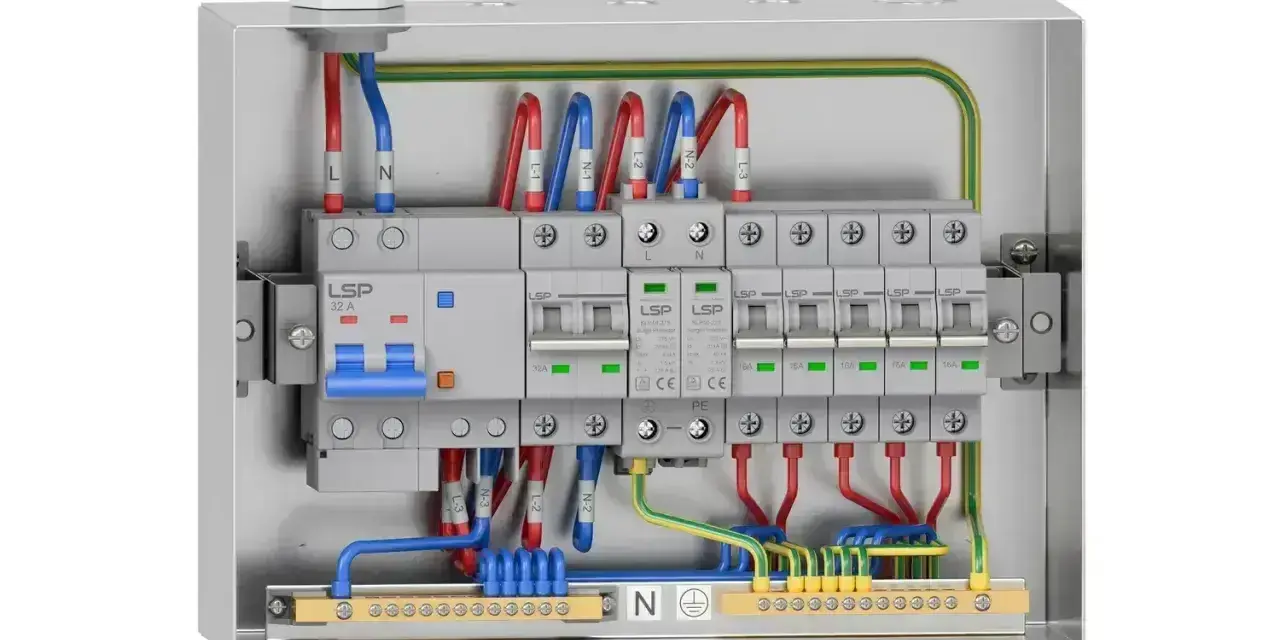

Co powinno się w niej znaleźć
W praktyce o jakości całego rozwiązania decyduje nie wygląd obudowy, tylko to, co siedzi w środku. Dobrze zrobiona rozdzielnica dla pompy ciepła zwykle łączy kilka elementów ochronnych, które pracują razem, a nie osobno. Ja patrzę na to tak: im bardziej rozbudowany układ, tym ważniejsze stają się porządek, opis i zapas miejsca.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Wyłącznik nadprądowy | Chroni przed przeciążeniem i zwarciem | Dobiera się go do mocy urządzenia i charakterystyki rozruchu, a nie „na oko” |
| Wyłącznik różnicowoprądowy | Zapewnia ochronę przeciwporażeniową | Najczęściej spotyka się czułość 30 mA, ale typ trzeba dopasować do pompy i instrukcji producenta |
| Ogranicznik przepięć | Zmniejsza ryzyko uszkodzenia elektroniki przy przepięciach | Ma duże znaczenie przy długich liniach i instalacjach narażonych na burze |
| Rozłącznik izolacyjny | Ułatwia bezpieczne odłączenie zasilania do serwisu | Powinien być łatwo dostępny i jednoznacznie opisany |
| Licznik energii | Pozwala kontrolować pobór prądu | Przydaje się, jeśli chcesz analizować zużycie lub później porównać pracę układu z rachunkami |
| Miejsce na dodatkowe obwody | Obsługuje grzałkę, automatykę lub kolejne elementy instalacji | Warto zostawić rezerwę, bo bardzo szybko okazuje się, że „na styk” to za mało |
Jeśli mam wskazać jeden błąd, który widzę najczęściej, to jest nim kupowanie obudowy bez zapasu modułów. Wystarczy licznik energii, dodatkowe zabezpieczenie albo sterowanie obiegiem i nagle robi się ciasno. Dlatego w rozsądnie zaprojektowanej skrzynce od razu zostawiam miejsce na przyszłość, a nie tylko na to, co akurat jest potrzebne dziś. To prowadzi wprost do kolejnego pytania: jak dobrać samą obudowę do rodzaju instalacji.
Jak dobrać obudowę do swojej instalacji
Wybór obudowy nie kończy się na tym, czy skrzynka „się zmieści”. Liczy się fazowość, miejsce montażu, odporność na wilgoć i to, czy instalacja ma być rozwijana. Z mojego doświadczenia wynika, że większość problemów bierze się z niedoszacowania przestrzeni, a nie z samej technologii.
| Wariant | Dla kogo | Zalety | Ograniczenia |
|---|---|---|---|
| Jednofazowa pompa w kotłowni | Mały lub średni dom, krótka trasa przewodu | Prostszy montaż, mniejsza obudowa, zwykle mniej osprzętu | Mniej miejsca na rozbudowę i dokładanie dodatkowych obwodów |
| Trójfazowa pompa z dodatkowymi zabezpieczeniami | Większa moc, grzałka awaryjna, rozbudowana automatyka | Lepszy margines przy większym obciążeniu, łatwiej uporządkować instalację | Wyższy koszt i większa liczba elementów do poprawnego opisania |

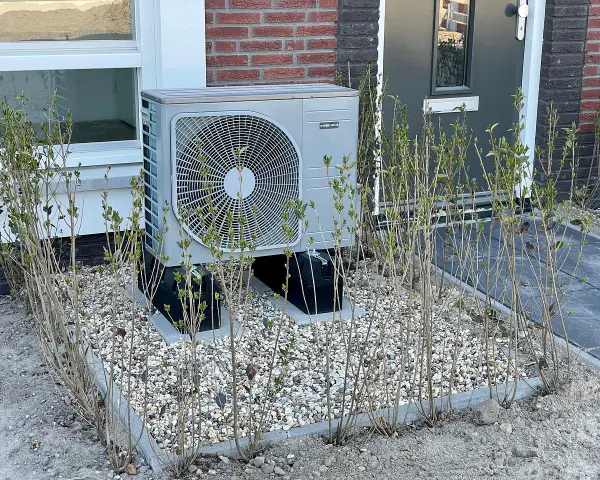

| Obudowa zewnętrzna | Gdy skrzynka ma wisieć przy jednostce zewnętrznej | Blisko urządzenia, wygodna obsługa serwisowa, dobra czytelność układu | Wymaga lepszej klasy szczelności i odporności na pogodę |
Przy montażu wewnątrz budynku zwykle wystarcza niższa klasa ochrony, ale na zewnątrz lepiej celować w obudowę o wyraźnie wyższym stopniu szczelności, najczęściej IP65. Ja przyjmuję też prostą zasadę: zostaw około 25-30 procent wolnego miejsca. To niewiele zmienia w budżecie, a bardzo pomaga przy późniejszym serwisie albo dołożeniu licznika. W skrzynkach zewnętrznych ważny jest również materiał obudowy, odporność na UV i sposób uszczelnienia przepustów kablowych.
Nie warto też zakładać, że trójfazowa instalacja zawsze automatycznie potrzebuje większej skrzynki niż jednofazowa. Często większe znaczenie ma liczba zabezpieczeń, licznik energii i dodatkowe obwody niż sama liczba faz. Gdy obudowa jest już dobrana, trzeba jeszcze dobrze rozwiązać jej położenie i zasilanie.
Gdzie ją zamontować i jak poprowadzić zasilanie
Tu wychodzi cała praktyka. Nawet dobrze dobrana rozdzielnica może działać źle, jeśli zostanie wciśnięta w przypadkowe miejsce albo podłączona byle jakim przewodem. Zawsze powtarzam klientom, że elektryka nie lubi improwizacji, zwłaszcza przy urządzeniu, które ma pracować codziennie przez wiele lat.
- Poprowadź osobny obwód z rozdzielnicy głównej, zamiast podpinać pompę do obwodu od przypadkowych gniazd lub innych odbiorników.
- Zapewnij łatwy dostęp do skrzynki, bo serwis i kontrola zabezpieczeń nie powinny wymagać demontażu połowy kotłowni.
- Unikaj miejsc narażonych na wodę, skraplanie i bezpośrednie kapiące instalacje, szczególnie pod rurami i przy odpływach.
- Nie skracaj na siłę trasy przewodu, ale też nie rób nadmiernych obejść, bo długość linii wpływa na spadki napięcia i dobór przekroju kabla.
- Uwzględnij wymagania producenta, bo niektóre urządzenia oczekują lokalnego rozłącznika przy jednostce zewnętrznej albo konkretnego typu zabezpieczenia.
- Opisuj wszystko czytelnie, zwłaszcza gdy w obudowie są osobne obwody dla sprężarki, automatyki, grzałki czy licznika energii.
W praktyce sporo zależy od długości trasy przewodu. Przy mocy rzędu kilkunastu kilowatów często pojawiają się przewody 4 mm², a przy dłuższych odcinkach projekt potrafi przejść na 6 mm², ale to nadal tylko punkt wyjścia, nie gotowa recepta. Ja patrzę na to przez pryzmat całej instalacji, a nie jednej tabelki. Jeśli zasilanie jest długie, a pompa ma pracować z elektroniką inwerterową, każdy detal zaczyna mieć znaczenie.
Warto też pamiętać, że montaż i pomiary powinien wykonać elektryk z odpowiednimi uprawnieniami. To nie jest miejsce na oszczędność za wszelką cenę, bo poprawka po uruchomieniu bywa droższa niż zrobienie wszystkiego porządnie od razu. Kiedy lokalizacja jest już ustalona, naturalnie pojawia się temat kosztów.
Ile kosztują gotowe zestawy i kiedy opłaca się prefabrykacja
Rynek jest tu bardzo rozstrzelony. W ofertach widać zarówno proste zestawy za kilkaset złotych, jak i rozbudowane rozdzielnice z licznikiem energii, dodatkowymi zabezpieczeniami i lepszą obudową za kilka tysięcy. W praktyce różnica wynika nie z samej nazwy produktu, ale z tego, ile elementów naprawdę dostajesz w komplecie.
| Typ rozwiązania | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Prosta obudowa z podstawowym osprzętem | około 170-500 zł | Gdy część zabezpieczeń już masz albo instalacja jest bardzo prosta |
| Gotowa rozdzielnica z zabezpieczeniami | około 500-1500 zł | Gdy chcesz skrócić montaż i ograniczyć ryzyko błędu przy składaniu |
| Rozbudowany zestaw z licznikiem lub monitoringiem | około 1500-3400 zł | Gdy ważny jest pomiar zużycia, kontrola pracy i wygoda serwisowa |
Prefabrykowana skrzynka ma sens, gdy zależy ci na czasie, powtarzalności i mniejszym ryzyku pomyłki. Ja polecam ją szczególnie tam, gdzie instalacja jest standardowa, a producent pompy ma jasno opisane wymagania. Z kolei zestaw składany na miarę lepiej sprawdza się wtedy, gdy masz nietypowy układ kotłowni, kilka obiegów, planujesz PV albo chcesz dodać więcej pomiarów. W takim przypadku cena nie jest jedynym kryterium, bo liczy się też przyszła rozbudowa i czytelność całego układu.
Trzeba też uważać na pozornie tanie zestawy, które kuszą nazwą, ale oszczędzają na detalach, takich jak opis, rezerwa miejsca czy porządna obudowa. Oszczędność stu czy dwustu złotych na początku potrafi skończyć się wymianą całej skrzynki po pierwszym sezonie. A to prowadzi do najczęstszych błędów, które widzę w praktyce.
Najczęstsze błędy, które psują cały efekt
To jest ta część, którą zwykle warto przeczytać dwa razy. Większość kłopotów nie wynika z samej pompy ciepła, tylko z tego, że ktoś źle dobrał obudowę, zabezpieczenia albo miejsce montażu. I właśnie takie detale potem wracają w postaci awarii, nieczytelnych opisów albo niepotrzebnych przeróbek.
- Zbyt mała obudowa - na początku wygląda ok, ale po dodaniu licznika, dodatkowego obwodu albo sterowania robi się ciasno i niepraktycznie.
- Brak rezerwy miejsca - to najprostszy sposób, żeby za rok trzeba było kupować większą skrzynkę.
- Nieprawidłowy stopień ochrony - obudowa do kotłowni nie zawsze nadaje się na zewnątrz, a wilgoć bardzo szybko weryfikuje takie oszczędności.
- Mieszanie obwodów - pompa ciepła powinna mieć własne, przejrzyste zabezpieczenie, a nie być „doklejona” do innego obwodu.
- Ignorowanie instrukcji producenta - szczególnie przy typie różnicówki, rozłączniku i wymaganiach co do rozruchu.
- Brak ogranicznika przepięć - drobiazg w budżecie, ale bardzo ważny dla elektroniki sterującej.
- Nieczytelne oznaczenia - przy serwisie każda minuta szukania właściwego przewodu kosztuje czas i nerwy.
- Zakup bez konsultacji z elektrykiem - pozorna oszczędność, która często kończy się wymianą części osprzętu.
Jeśli miałbym wskazać jeden nawracający problem, to jest nim kupowanie „ładnego gotowca” bez sprawdzenia, czy naprawdę pasuje do danej pompy i do warunków montażu. Sama estetyka nie ma tu większego znaczenia. Liczy się to, czy elementy są zgodne z urządzeniem i czy za dwa lata da się do skrzynki jeszcze cokolwiek dołożyć bez chaosu. Właśnie dlatego przed zakupem warto przejść przez krótką listę kontrolną.
Co ustalić z elektrykiem, zanim kupisz osprzęt
Jeżeli chcesz uniknąć poprawiania instalacji po uruchomieniu, przed zakupem warto odpowiedzieć na kilka prostych pytań. To nie jest biurokracja, tylko sposób na to, żeby później nie dopłacać do rzeczy, które można było przewidzieć od razu. Ja zwykle zaczynam właśnie od tego etapu, bo wtedy decyzje są spokojniejsze i bardziej techniczne niż emocjonalne.
- Czy pompa będzie jednofazowa czy trójfazowa.
- Czy rozdzielnica ma wisieć w kotłowni, czy na zewnątrz przy jednostce.
- Czy producent wymaga konkretnego typu zabezpieczenia różnicowoprądowego lub rozłącznika.
- Czy w układzie ma być licznik energii, monitoring albo dodatkowe obwody dla grzałki.
- Jaka jest długość trasy kabla i czy trzeba przewidzieć większy przekrój przewodu.
- Czy planujesz w przyszłości rozbudowę instalacji o fotowoltaikę, bufor, dodatkowy obieg lub automatykę strefową.
- Jakie dokumenty i protokół odbioru będą potrzebne, jeśli instalacja ma być rozliczana w ramach dofinansowania.
Jeśli te punkty są ustalone przed zakupem, wybór staje się prostszy i znika większość przypadkowych decyzji. Wtedy rozdzielnica jest po prostu dobrze dopasowanym elementem instalacji, a nie przypadkowym dodatkiem. I właśnie o to chodzi przy pompie ciepła: żeby elektryka była spokojna, czytelna i przygotowana na realne warunki pracy, a nie tylko na ładny wygląd na dzień odbioru.
